Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 597





WI-296

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

64.Кабель двери

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

D2

2

C-3

Динамик левой передней двери

D3

2

Серый

C-4

Двигатель электростеклоподъемника левой передней двери

D5

8

Серый

C-3

Левое наружное зеркало с электроприводом дистанционного
управления (без электропривода складывания зеркала)

10

C-3

Левое наружное зеркало с электроприводом дистанционного
управления (с электроприводом складывания зеркала)

D7

16

C-3

Главный переключатель электростеклоподъемников

D10

2

C-4

Подсветка передней подножки слева

D12

2

C-2

Динамик правой передней двери

D13

2

Серый

C-2

Двигатель электростеклоподъемника правой передней двери

D15

8

Серый

B-2

Правое наружное зеркало с электроприводом дистанционного
управления (без электропривода складывания зеркала)

10

B-2

Правое наружное зеркало с электроприводом дистанционного
управления (с электроприводом складывания зеркала)

D17

8

B-2

Вспомогательный переключатель электростеклоподъемника
передней двери

D18

4

B-2

Привод замка правой передней двери

D20

2

C-3

Плафон подсветки переднего правого порога

D22

13

B-3

R10

Задний правый жгут проводов

D23

2

Черный

B-3

Динамик правой задней двери

D24

2

Серый

C-4

Двигатель электростеклоподъемника левой задней двери

D25

8

B-4

Вспомогательный переключатель электростеклоподъемника левой
задней двери

D26

6

Черный

B-5

Привод замка левой задней двери

D28

13

C-4

R13

Задний левый жгут проводов

D29

2

Черный

C-4

Динамик левой задней двери

D30

2

Серый

B-3

Двигатель электростеклоподъемника правой задней двери

D31

8

B-3

Вспомогательный переключатель электростеклоподъемника правой
задней двери

D32

4

B-3

Привод замка правой задней двери

D72

4

C-4

Привод замка левой передней двери

D83

25

B-2

i101

Жгут проводов панели приборов

D84

25

C-3

i76

D93

2

C-3

Высокочастотный динамик левой передней двери

D97

2

B-2

Высокочастотный динамик правой передней двери

D126

4

B-2

Соединительный разъем

D127

4

B-2

D128

6

B-2

D129

2

B-3

Плафон подсветки заднего правого порога

D130

2

C-4

Плафон подсветки заднего левого порога

D131

4

C-3

Соединительный разъем

D132

4

C-3

D133

4

C-3

: Белого или естественного цвета

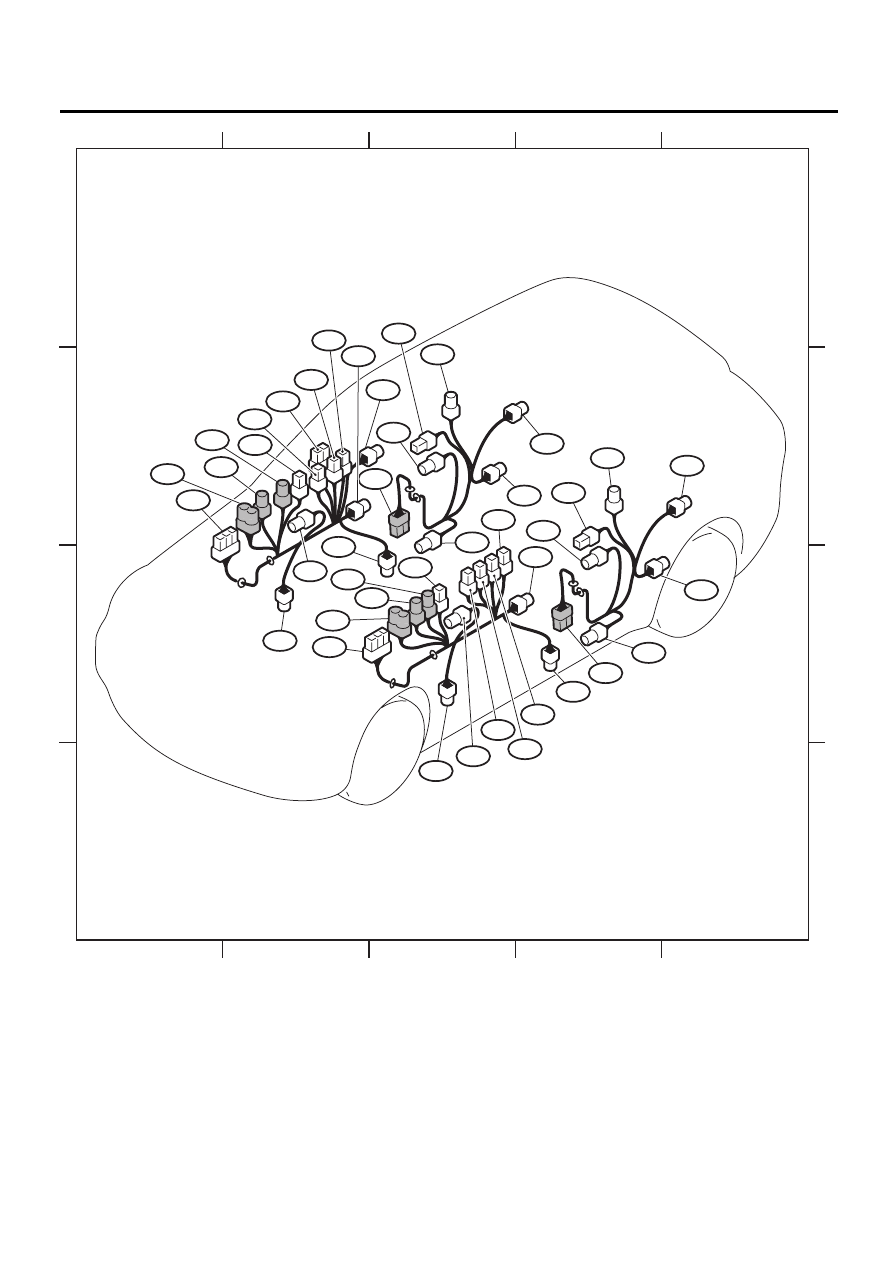

WI-297

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14762

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D97

D83

D15

D128

D15

D17

D126

D127

D18

D84

D13

D12

D93

D22

D5

D5

D133

D72

D23

D20

D2

D3

D10

D28

D29

D130

D26

D25

D24

D129

D32

D30

D31

D132

D7

D131

1 : БЕЗ ЗЕРКАЛ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ СКЛАДЫВАНИЯ

*

2 : С ЗЕРКАЛАМИ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ СКЛАДЫВАНИЯ

*

1

*

1

*

2

*

2

*

WI-298

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

Контакт

Цвет

Участок

Описание

D2

2

C-2

Динамик правой передней двери

D3

2

Серый

B-2

Двигатель электростеклоподъемника правой передней двери

D5

8

Серый

B-2

Правое наружное зеркало с приводом дистанционного управления (без элект-
рического привода складывания зеркала)

10

B-2

Правое наружное зеркало с приводом дистанционного управления (с электри-
ческим приводом складывания зеркала)

D7

16

B-2

Главный переключатель электростеклоподъемников

D10

2

C-3

Плафон подсветки переднего правого порога

D12

2

C-3

Динамик левой передней двери

D13

2

Серый

C-3

Двигатель электростеклоподъемника левой передней двери

D15

8

Серый

C-3

Левое наружное зеркало с приводом дистанционного управления (без элект-
рического привода складывания зеркала)

10

C-3

Левое наружное зеркало с приводом дистанционного управления (с электри-
ческим приводом складывания зеркала)

D17

8

C-3

Вспомогательный переключатель электростеклоподъемника передней двери

D18

4

C-3

Привод замка левой передней двери

6

Черный

C-3

Привод замка системы двойного запирания левой передней двери

D20

2

C-4

Подсветка передней подножки слева

D22

13

B-3

R10 Задний правый жгут проводов

D23

2

Черный

B-3

Динамик правой задней двери

D24

2

Серый

C-4

Двигатель электростеклоподъемника левой задней двери

D25

8

B-4

Вспомогательный переключатель электростеклоподъемника левой задней
двери

D26

6

Черный

B-5

Привод замка левой задней двери

6

Черный

B-5

Привод замка системы двойного запирания левой задней двери

D28

13

C-4

R13 Задний левый жгут проводов

D29

2

Черный

C-4

Динамик левой задней двери

D30

2

Серый

B-3

Двигатель электростеклоподъемника правой задней двери

D31

8

B-3

Вспомогательный переключатель электростеклоподъемника правой задней
двери

D32

4

B-3

Привод замка правой задней двери

6

Черный

B-3

Привод замка системы двойного запирания правой задней двери

D72

4

B-2

Привод замка правой передней двери

6

Черный

B-2

Привод замка системы двойного запирания правой передней двери

D83

28

B-2

i101

Жгут проводов панели приборов

D84

25

C-3

i76

D93

2

B-2

Высокочастотный динамик правой передней двери

D97

2

C-3

Высокочастотный динамик левой передней двери

D126

4

C-3

Соединительный разъем

D127

4

C-3

D128

6

C-3

D129

2

B-3

Плафон подсветки заднего правого порога

D130

2

C-4

Плафон подсветки заднего левого порога

D131

4

B-2

Соединительный разъем

D132

4

B-2

D133

4

B-2

D142

4

B-2

D143

3

Корич-

невый

B-2

Выключатель замка двери

D144

6

C-3

Соединительный разъем

D145

4

B-4

D146

4

B-3

: Белого или естественного цвета

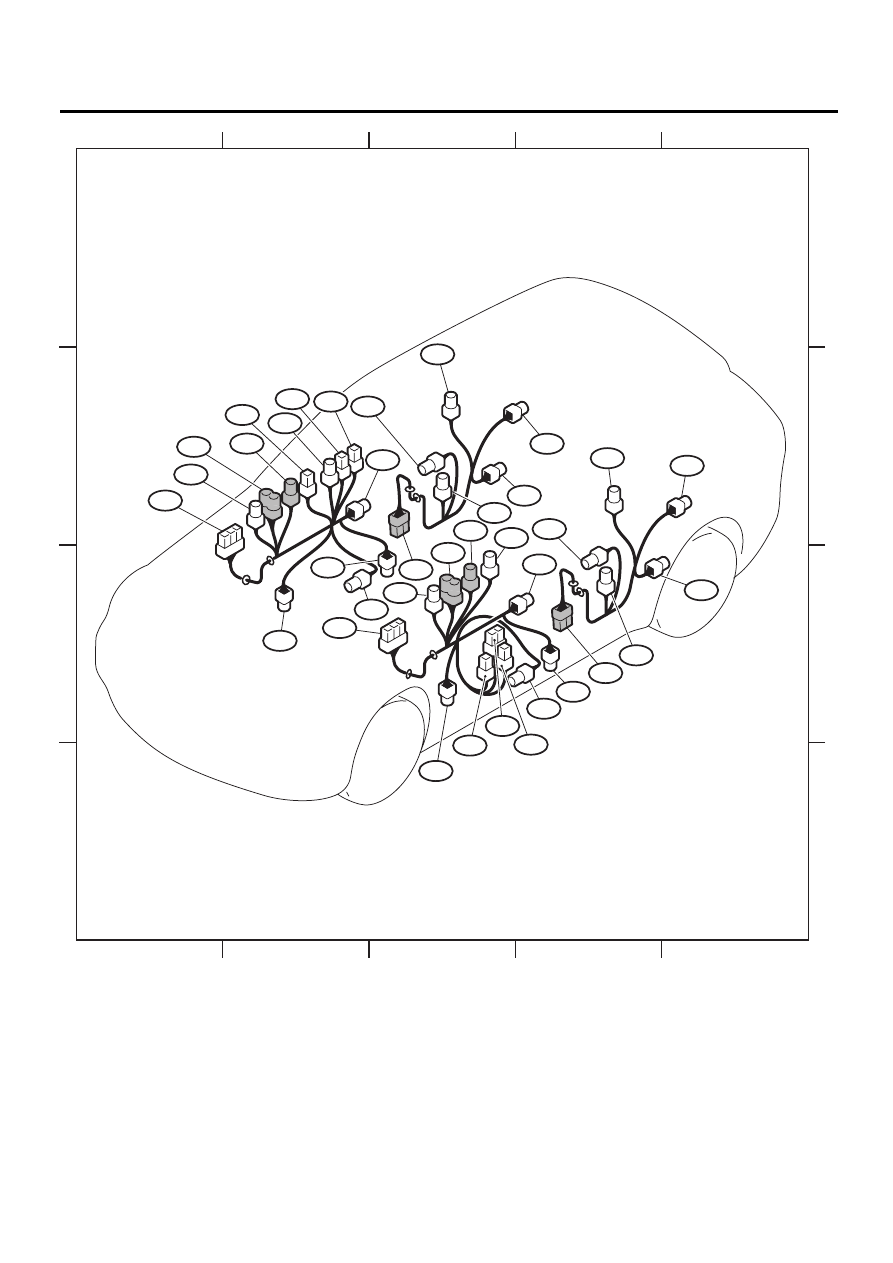

WI-299

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14763

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D83

D22

D84

D2

D12

D20

D28

D130

D26

D25

D129

D127

D32

D31

D5

D133

D93

D143

D30

D10

D15

D15

D97

D144

D23

D18

D145

D24

D146

D131

D7

D128

D13

D17

D126

D132

D142

D29

D3

1

*

1

*

2

*

D5

2

*

1 : БЕЗ ЗЕРКАЛ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ СКЛАДЫВАНИЯ

*

2 : С ЗЕРКАЛАМИ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ СКЛАДЫВАНИЯ

*

D72
