Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 504





LAN(diag)-20

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

ПРИМЕЧАНИЕ:
Более подробная информация по данной процедуре содержится в РУКОВОДСТВЕ ПО ИСПОЛЬЗО-
ВАНИЮ SUBARU SELECT MONITOR.

Рычажный переключатель сис-
темы дистанционного управле-
ния замками автомобиля

ON/OFF

Величина входного сигнала цен-

трального блока управления

Данная функция не поддерживается в ав-

томобилях, выпускаемых для Европы

Выключатель замков дверей
(Open)

ON/OFF

Величина входного сигнала цен-

трального блока управления

 —

Выключатель замков дверей
(Close)

ON/OFF

Величина входного сигнала цен-

трального блока управления

 —

Выключатель ключа двери
(Open)

ON/OFF

Величина входного сигнала цен-

трального блока управления

только модель EK

Выключатель ключа двери
(Close)

ON/OFF

Величина входного сигнала цен-

трального блока управления

только модель EK

Регистрация рычажным пере-
ключателем системы дистан-
ционного управления замка-
ми автомобиля

ON/OFF

Величина входного сигнала цен-

трального блока управления

Данная функция не поддерживается в ав-

томобилях, выпускаемых для Европы

Завершение регистрации ры-
чажным переключателем

ON/OFF

Величина входного сигнала цен-

трального блока управления

Данная функция не поддерживается в ав-

томобилях, выпускаемых для Европы

Запрос на отпирание

ON/OFF

Величина входного сигнала цен-

трального блока управления

Данная функция не поддерживается в ав-

томобилях, выпускаемых для Европы

Неисправность центрального
дисплея

OK/NG

Величина входного сигнала дан-

ных в сети CAN

NG, когда центральный дисплей неиспра-

вен. Прием данных с центрального дисп-

лея (дисплей системы навигации и муль-

тиинформационный дисплей)

Неисправность системы нави-
гации

OK/NG

Величина входного сигнала дан-

ных в сети CAN

NG, когда система навигации неисправна.

Прием данных с центрального дисплея

Неисправность шины IE

Невозмож-

ность ис-

пользования

Величина входного сигнала дан-

ных в сети CAN

Получение данных с центрального дисп-

лея

Неисправность автоматичес-
кого кондиционера воздуха

OK/NG

Величина входного сигнала дан-

ных в сети CAN

NG, когда система автоматического кон-

диционера неисправна. Получение дан-

ных с блока управления автоматическим

кондиционером

Предупреждающая лампа
системы EBD (электронной
системы распределения тор-
мозного усилия)

OK/OFF

Величина входного сигнала дан-

ных в сети CAN

OK, когда горит предупреждающая лампа
системы EBD. Получение данных с систе-

мы VDC/ABS и передача на комбинацию

приборов

Предупреждающая лампа
системы ABS

OK/OFF

Величина входного сигнала дан-

ных в сети CAN

OK, когда горит предупреждающая лампа

системы ABS. Получение данных с систе-

мы VDC/ABS и передача на комбинацию

приборов

Указатель выключения сис-
темы VDC

ON/OFF

Величина входного сигнала дан-

ных в сети CAN

Выключатель системы VDC в положении

ON. Получение данных с системы VDC/

ABS и передача на комбинацию приборов

Система VDC/ABS исправна

OK/NG

Величина входного сигнала дан-

ных в сети CAN

NG при ошибке в системе VDC/ABS. Полу-

чение данных с системы VDC/ABS

Состояние системы VDC/ABS

0 — 4

Величина входного сигнала дан-

ных в сети CAN

Получение данных с системы VDC/ABS и

передача их на комбинацию приборов

Пункт назначения

0 — 16

Величина входного сигнала дан-

ных в сети CAN

Получение данных от комбинации прибо-

ров

Сенсорный переключатель

0 — 64

Величина входного сигнала дан-

ных в сети CAN

При изменении положения переключате-

ля дисплея системы навигации на дисп-

лее отображаются числа. Прием данных с

дисплея (кроме мультиинформационного

дисплея)

Позиции, отображаемые на

дисплее

Единицы из-

мерения

Описание сигнала

Примечание

LAN(diag)-21

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

5. ПОДТВЕРЖДЕНИЕ ТЕКУЩИХ НАСТРОЕК

1) На экране дисплея «Main Menu» выберите пункт {Each System Check} и нажмите клавишу [YES].
2) На экране дисплея «System Selection Menu» выберите пункт {Integ. unit mode} и нажмите клавишу
[YES].
3) На экране дисплея «Integ. unit mode failure diag» выберите пункт {Current Data Display & Save} и на-
жмите клавишу [YES].
4) На экране дисплея «Current Data Display & Save» выберите пункт {12 Data Display} и нажмите кнопку
[YES].
5) Прокрутите окно дисплея вверх или вниз при помощи соответствующей клавиши прокрутки, пока
не появятся требуемые данные.
6) Выведите на дисплей следующие пункты и зафиксируйте настройки.
Пункты, необходимые для новой регистрации (кроме систем, не включенных в комплектацию)

Позиция

Пункт для подтверждения

Комментарии

Зарегистрировать ключ №

1

2

3

4

Тип зарегистрированного идентификатора

Задержка отключения

OFF

Long

(Боль-

шая)

Normal

(Нор-

мальная)

Short

(Ма-
лая)

Параметры времени отключения освещения

Автоматическое запирание

60, 50, 40, 30,

20

OFF

Настройка возможна в режиме ON (кроме модели EK)

(Единицы измерения: секунды)

Режим работы обогревателя
заднего стекла

Normal (Нор-

мальный)

Continuous (Не-

прерывный)

Normal: выключается после 15 минут работы

Continuous: включается при включении переключателя

и работает до его отключения

Режим работы обогревате-
лей стеклоочистителей вет-
рового стекла

Normal (Нор-

мальный)

Continuous (Не-

прерывный)

Normal: выключается после 15 минут работы

Continuous: включается при включении переключателя
и работает до его отключения, 15 минут в состоянии ON

и 2 минуты в состоянии OFF

Параметры противоугонной
системы

ON (ВКЛ.)

OFF (ВЫКЛ.)

ON: Функция предупредительной сигнализации активи-

зирована

OFF: Функция предупредительной сигнализации отклю-

чена. Данная функция не поддерживается в автомоби-

лях, выпускаемых для Европы (установка “OFF”)

Параметры датчика удара

ON (ВКЛ.)

OFF (ВЫКЛ.)

ON: Функция датчика удара активизирована

OFF: Функция датчика удара отключена

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “OFF”)

Параметры времени задерж-
ки датчика противоугонной
системы

ON (ВКЛ.)

OFF (ВЫКЛ.)

ON: Датчик включается через фиксированный промежу-
ток времени после получения сигнала на запирание сис-

темы дистанционного управления замками автомобиля

OFF: Датчик включается после получения сигнала на за-

пирание системы дистанционного управления замками

автомобиля. Данная функция не поддерживается в ав-

томобилях, выпускаемых для Европы (установка “OFF”)

Функция предотвращения
блокировки

ON (ВКЛ.)

OFF (ВЫКЛ.)

ON: Функция предотвращения блокировки активизиро-

вана

OFF: Функция предотвращения блокировки отключена

Датчик удара

Yes (Да)

No (Нет)

Yes: Автомобиль оборудован датчиком удара

No: Автомобиль не оборудован датчиком удара

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “NO”)

Параметры сирены

Yes (Да)

No (Нет)

Yes: Автомобиль оборудован сиреной

No: Автомобиль не оборудован сиреной

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “NO”)

Параметры звукового сигна-
ла подтверждения

ON (ВКЛ.)

OFF (ВЫКЛ.)

ON: Функция звукового сигнала подтверждения акти-

визирована

OFF: Функция звукового сигнала подтверждения от-

ключена

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “NO”)

LAN(diag)-22

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

Параметры подтверждения
аварийной сигнализации

ON (ВКЛ.)

OFF (ВЫКЛ.)

ON: Функция звукового сигнала подтверждения ава-

рийной сигнализации активизирована

OFF: Функция звукового сигнала подтверждения ава-

рийной сигнализации отключена

Параметры автоблокировки

ON (ВКЛ.)

OFF (ВЫКЛ.)

Когда параметр “yes/no” (“да/нет”) установлен на “yes”,

функция автоблокировки активизируется при установ-

ке “ON” (кроме модели EK)

Звуковой сигнал подтверж-
дения

Yes (Да)

No (Нет)

Yes: Автомобиль оборудован звуковым сигналом под-

тверждения

No: Автомобиль не оборудован звуковым сигналом под-

тверждения

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “NO”)

Функция автоматической
блокировки

Yes (Да)

No (Нет)

Yes: Функция автоматического запирания активизиро-

вана (кроме модели EK)

No: Функция автоматического запирания отключена

Предупреждающая сигнали-
зация открытой двери (пре-
дотвращение разряда акку-
мулятора)

Yes (Да)

No (Нет)

Yes: Освещения салона, сблокированное с положением

дверей, гаснет после того как было непрерывно вклю-

чено при открытой двери в течение 30 минут.

No: Лампа освещения салона продолжает гореть до за-

крытия двери.

Блокировка выключателя
освещения салона с систе-
мой аварийной сигнализации

Yes (Да)

No (Нет)

Yes: Освещение салона включено все время работы

аварийной сигнализации

No: При срабатывании аварийной сигнализации осве-

щение салона включается, а затем выключается.

Блокировка выключателя
фонаря точечной подсветки
с освещением салона

Yes (Да)

No (Нет)

Yes: Фонарь точечной подсветки загорается синхронно с

включением освещения салона при открытии двери

No: Фонарь точечной подсветки не загорается синхронно

с включением освещения салона при открытии двери

Параметры электронного
блока управления кондицио-
нера

Yes (Да)

No (Нет)

Модель с автоматическим кондиционером (установка

“YES”)

Параметры электропитания
ECM

Yes (Да)

No (Нет)

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “NO”)

Неисправность центрально-
го дисплея

Yes (Да)

No (Нет)

Yes: Автомобили, оборудованные мультиинформацион-

ным дисплеем и дисплеем системы навигации

No: Автомобили, не оборудованные мультиинформаци-

онным дисплеем и дисплеем системы навигации

Обогреватели стеклоочисти-
телей ветрового стекла

Yes (Да)

No (Нет)

Yes: Автомобили, оборудованные обогревателями

стеклоочистителей ветрового стекла

No: Автомобили, не оборудованные обогревателями

стеклоочистителей ветрового стекла

Параметры задних противо-
туманных фонарей

Yes (Да)

No (Нет)

Yes: Автомобили, оборудованные задними противоту-

манными фонарями

No: Автомобили, не оборудованные задними противоту-

манными фонарями

Изменения температуры на-
ружного воздуха

От -2,0 до + 2,0 с шагом 0,5

Отображение изменений температуры наружного воз-

духа

Датчик предупреждающей
сигнализации ремня безопас-
ности

ON (ВКЛ.)

OFF (ВЫКЛ.)

Данная функция не поддерживается в автомобилях,

выпускаемых для Европы (установка “NO”)

Начальные заводские на-
стройки

Factory (Завод)

Market (Рынок)

Не меняйте на режим “Factory”. При обычных условиях

выбирайте установку “Market”.

Параметры противоугонной
системы

Yes (Да)

No (Нет)

На автомобилях модели EK, оборудованных противо-

угонной сигнализацией, всегда выбирается установка

“Yes”.

Позиция

Пункт для подтверждения

Комментарии

LAN(diag)-23

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

6. РЕГИСТРАЦИЯ ЦЕНТРАЛЬНОГО
БЛОКА УПРАВЛЕНИЯ (НАСТРОЙКА
ОБОРУДОВАНИЯ)

ОСТОРОЖНО:
Центральный блок управления является
важнейшей составляющей системы LAN. На
него может возлагаться функция управления
всеми системами автомобиля. Если регист-
рационные данные центрального блока уп-
равления и настройки функций соответству-
ют оборудованию автомобиля, то управле-
ние всеми функции автомобиля возможно.
Если регистрационные данные и настройки
функций отличаются от оборудования авто-
мобиля, то системы автомобиля не будут
работать нормально, а диагностика автомо-
биля не сможет быть проведена корректно.
Обратите внимание на следующие пункты.
• Убедитесь, что регистрационные данные
и настройки функций соответствуют обору-
дованию автомобиля.
• Не вносите некорректных изменений в на-
стройки автомобиля.
• Убедитесь, что подсветка замка зажига-
ния не мигает, а “Factory initial setting” (“На-
чальные заводские настройки”) регистра-
ционных данных центрального блока уп-
равления установлены в режим “Market”
(“Рынок”). Если “Factory initial setting” уста-
новлены в режим “Factory” (“Завод”), то при
повороте замка зажигания в положение ON
подсветка замка зажигания будет мигать,
информируя о том, что настройки не под-
тверждены.
• Если замок зажигания установлен в поло-
жение ON, подсветка замка зажигания не
мигает и гаснет после закрывания дверей.
• При замене центрального блока управле-
ния новым обязательно проведите проце-
дуру регистрации иммобилайзера (модели с
иммобилайзером).
• При замене деталей, относящихся к иммо-
билайзеру, проведите процедуру регистра-
ции иммобилайзера. См. РУКОВОДСТВО ПО
РЕГИСТРАЦИИ ИММОБИЛАЙЗЕРА.
• Не устанавливайте и не регистрируйте де-
тали, относящиеся к иммобилайзеру, кото-
рый уже зарегистрирован на другом автомо-
биле, для проведения диагностики или про-
верки функций.
1) Переведите замок зажигания в положение
OFF.

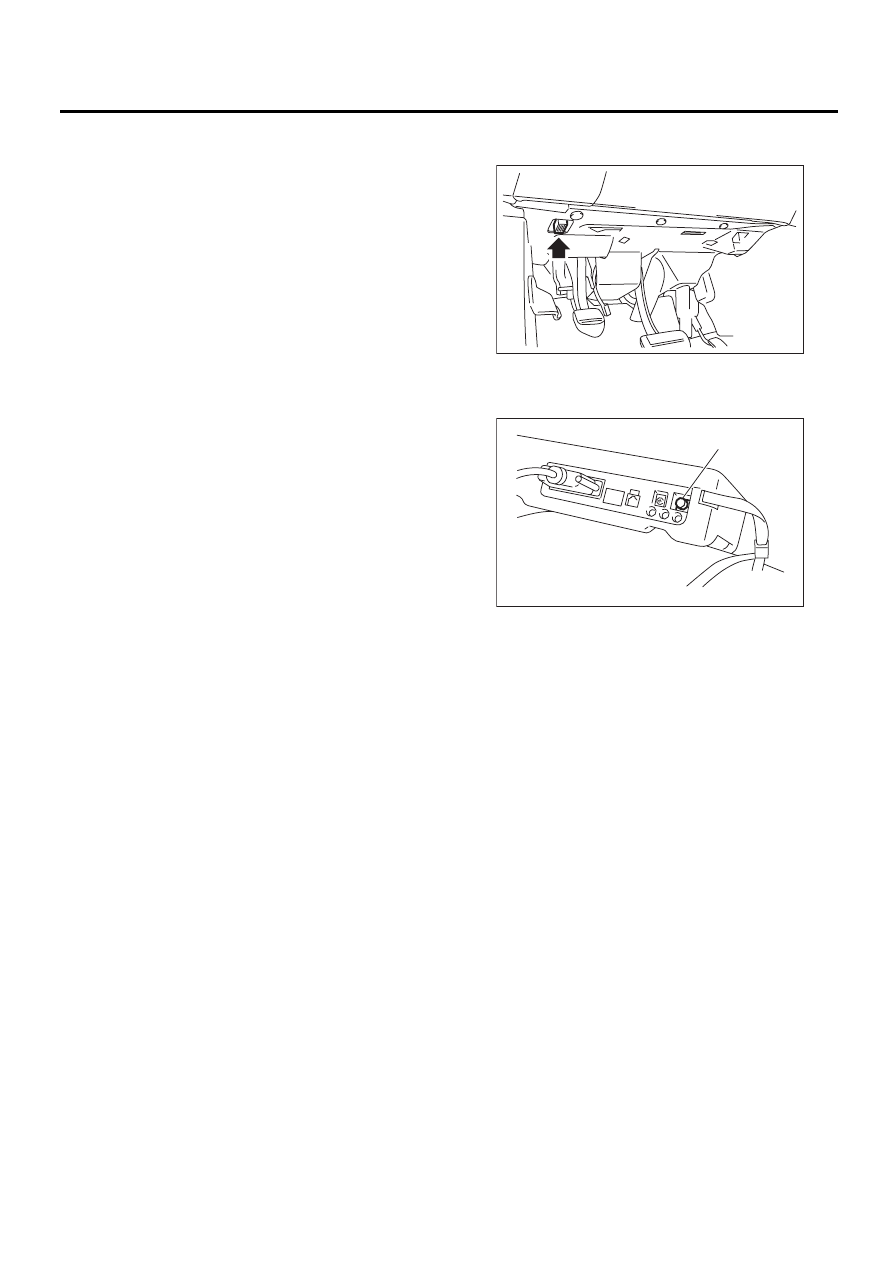

2) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

3) Переведите замок зажигания и выключа-
тель электропитания Subaru Select Monitor в
положение ON.

4) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
5) На экране дисплея «Each System Check» вы-
берите пункт {Integ. Unit mode}, а затем пункт
«ECM customizing».
6) Измените настройки нажатием клавиши UP/
DOWN и нажмите клавишу [YES].
Кроме того, предусмотрена возможность воз-
врата к заводским установкам при нажатии
выключателей обогревателей стеклоочистите-
лей ветрового стекла, обогревателя заднего
стекла и замков дверей.

ПРИМЕЧАНИЕ:
Параметр “yes/no” (“да/нет”) центрального
дисплея может задаваться только при помощи
Subaru Select Monitor.
• Список пунктов регистрации центрального
блока управления

(A) Выключатель электропитания

LAN00189

LAN00017

(A)















содержание   ..  502  503  504  505   ..
