CC-2

Общие сведения

СИСТЕМА КРУИЗ-КОНТРОЛЯ

1. Общие сведения

A: УЗЕЛ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, убедитесь в том, что провод
массы отсоединен от аккумулятора. В ходе ре-
монта аудиосистемы, блока управления и дру-
гих узлов, имеющих функцию памяти, сделайте
запись содержимого памяти до отсоединения
провода массы от аккумуляторной батареи. В
противном случае содержимое памяти будет
стерто.
• Соберите детали в порядке, обратном раз-
борке, если не указан иной способ.
• Отрегулируйте детали согласно специфика-
циям, приведенным в данном Руководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь в том, что функцио-
нальные детали работают нормально.

C: ПОДГОТОВКА ИНСТРУМЕНТА

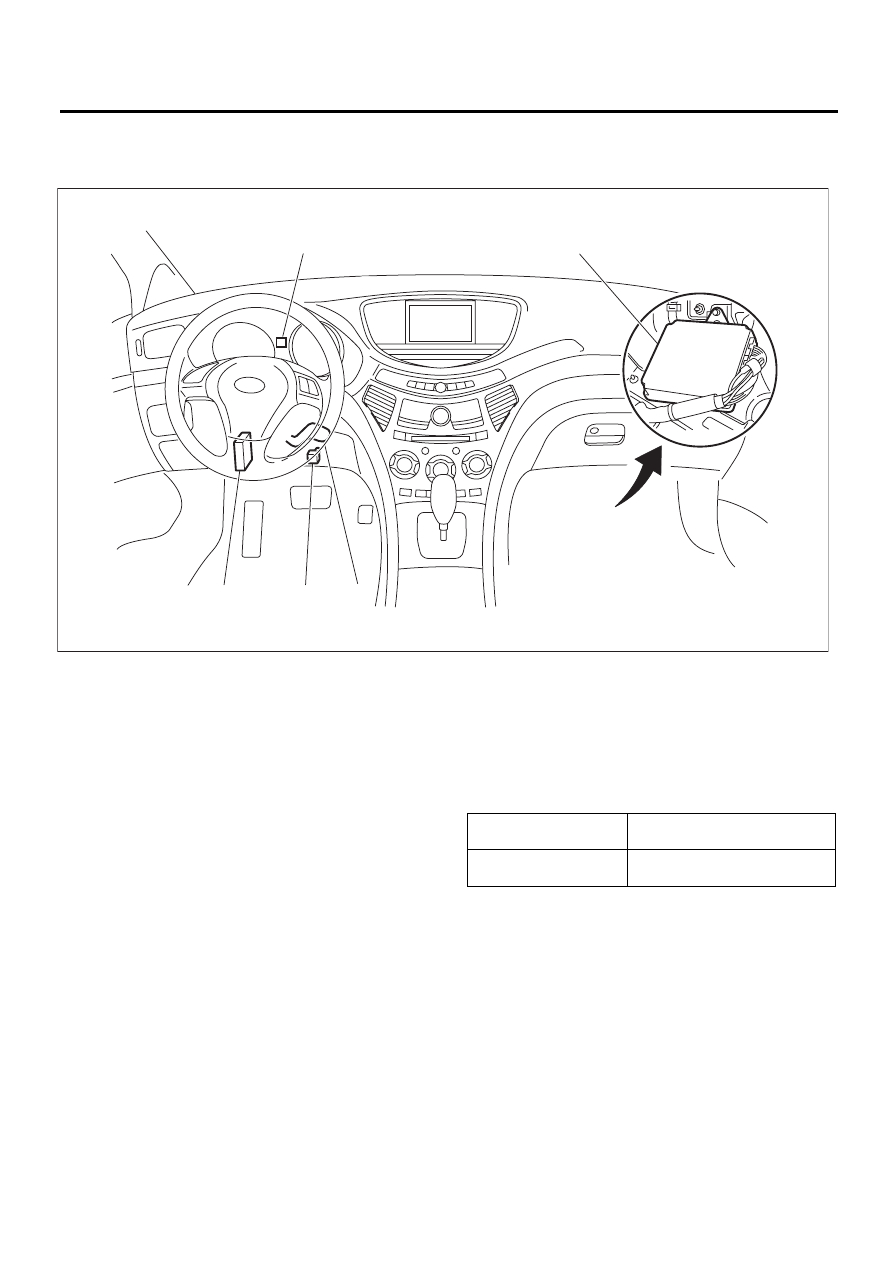

(1)

Блок управления двигателем
(ECM)

(4)

Контрольная лампа системы кру-
из-контроля и контрольная лам-
па установки круиз-контроля

(5)

Блок управления трансмиссией
(TCM)

(2)

Переключатель команд системы
круиз-контроля

(3)

Датчик нажатия педали тормоза
и выключатель стоп-сигналов

CC-00369

(1)

(4)

(2)

(3)

(5)

НАИМЕНОВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Используется для измерения
сопротивления и напряжения.

CC-3

Блок управления системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

2. Блок управления системы

круиз-контроля

A: ПРИМЕЧАНИЕ

Управление системой круиз-контроля осу-
ществляет блок управления  двигателем
(ECM).

B: СНЯТИЕ

См. раздел “Блок управления двигателем
(ECM)”. <См. FU(H6DO)-32
, СНЯТИЕ, Блок уп-
равления двигателем (ECM).>

C: УСТАНОВКА

См. раздел “Блок управления двигателем
(ECM)”. < -32
См. FU(H6DO)>, УСТАНОВКА,
Блок управления двигателя (ECM).

CC-4

Переключатель команд системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

3. Переключатель команд

системы круиз-контроля

A: СНЯТИЕ

ОСТОРОЖНО:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания в разделе “AB”, касающиеся правил
работы с модулем подушки безопасности
водителя. <См. AB

-4, ОСТОРОЖНО, Общие

сведения.>

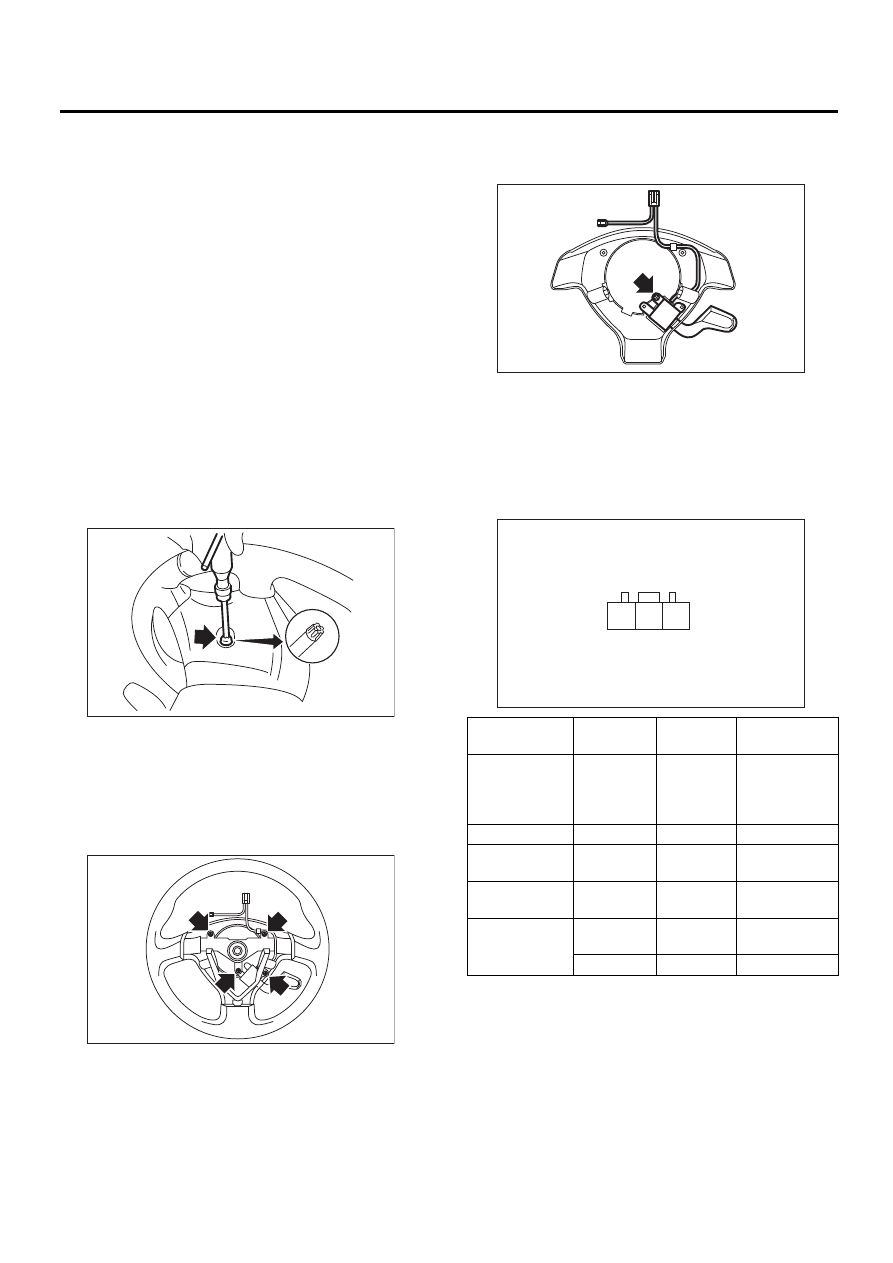

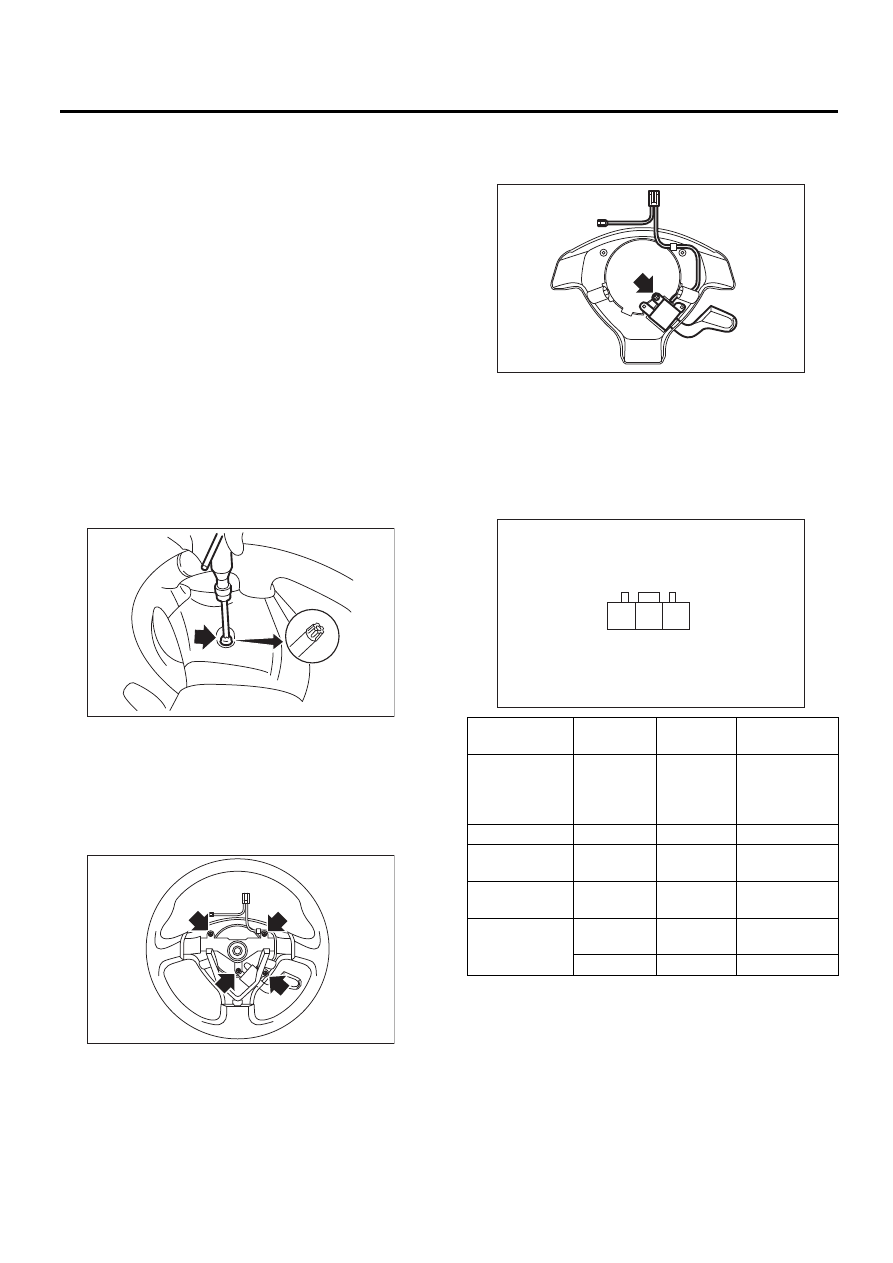

1) Установите передние колеса в направлении
прямолинейного движения.
2) Переведите замок зажигания в положение
OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
4) Используя насадку TORX

®

 T30 (1), ослабьте

два болта TORX

®

, которые крепят модуль по-

душки безопасности водителя.

5) Отсоедините разъем модуля подушки безо-
пасности, находящийся с обратной стороны мо-
дуля подушки безопасности.
6) Снимите рулевое колесо. <См. PS-18, СНЯ-
ТИЕ, Рулевое колесо.>
7) Выверните четыре винта, чтобы снять ниж-
нюю крышку с рулевого колеса.

8) Выверните один винт и снимите с нижней
крышки переключатель команд системы кру-
из-контроля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление переключателя ко-
манд системы круиз-контроля.

Если результаты проверки неудовлетвори-
тельные, замените переключатель команд сис-
темы круиз-контроля.

CC-00018

(1)

CC-00181

Переключа-

тель

Положе-

ние

Клемма №

Номинальное

значение

CANCEL

SET/COAST

RESUME/

ACCEL

ВСЕ ВЫ-

КЛЮЧЕНЫ

2 и 3

Примерно

4 кОм

CANCEL

ВКЛ.

2 и 3

Менее 1 Ом

SET/COAST

ВКЛ.

2 и 3

Примерно

250 Ом

RESUME/

ACCEL

ВКЛ.

2 и 3

Примерно

1500 Ом

ГЛАВНЫЙ ПЕ-

РЕКЛЮЧА-

ТЕЛЬ

ВЫКЛ.

1 и 2

1 MОм или бо-

лее

ВКЛ.

1 и 2

Менее 1 Ом

CC-00182

CC-00252

2 3

1

CC-5

Датчик нажатия педали тормоза и выключатель стоп-сигналов

СИСТЕМА КРУИЗ-КОНТРОЛЯ

4. Датчик нажатия педали

тормоза и выключатель
стоп-сигналов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Отсоедините разъем от датчика нажатия пе-
дали тормоза и выключателя стоп-сигналов, а
затем снимите его. <См. BR-41
, СНЯТИЕ, Вы-
ключатель стоп-сигналов.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление датчика положения
педали тормоза (A) и выключателя стоп-сигна-
лов (B).

Если результаты проверки неудовлетвори-
тельные, замените датчик нажатия педали
тормоза и выключатель стоп-сигналов.

Датчик/Вы-

ключатель

Педаль

Клемма №

Номинальное

значение

Датчик на-

жатия педа-

ли тормоза

Отпущена

1 и 4

Менее 1 Ом

Нажата

1 и 4

1 MОм или бо-

лее

Выключа-

тель стоп-

сигналов

Отпущена

2 и 3

1 MОм или бо-

лее

Нажата

2 и 3

Менее 1 Ом

CC-00022

1

2

3

4

(A)

(B)

3

2

1

4
