Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 484





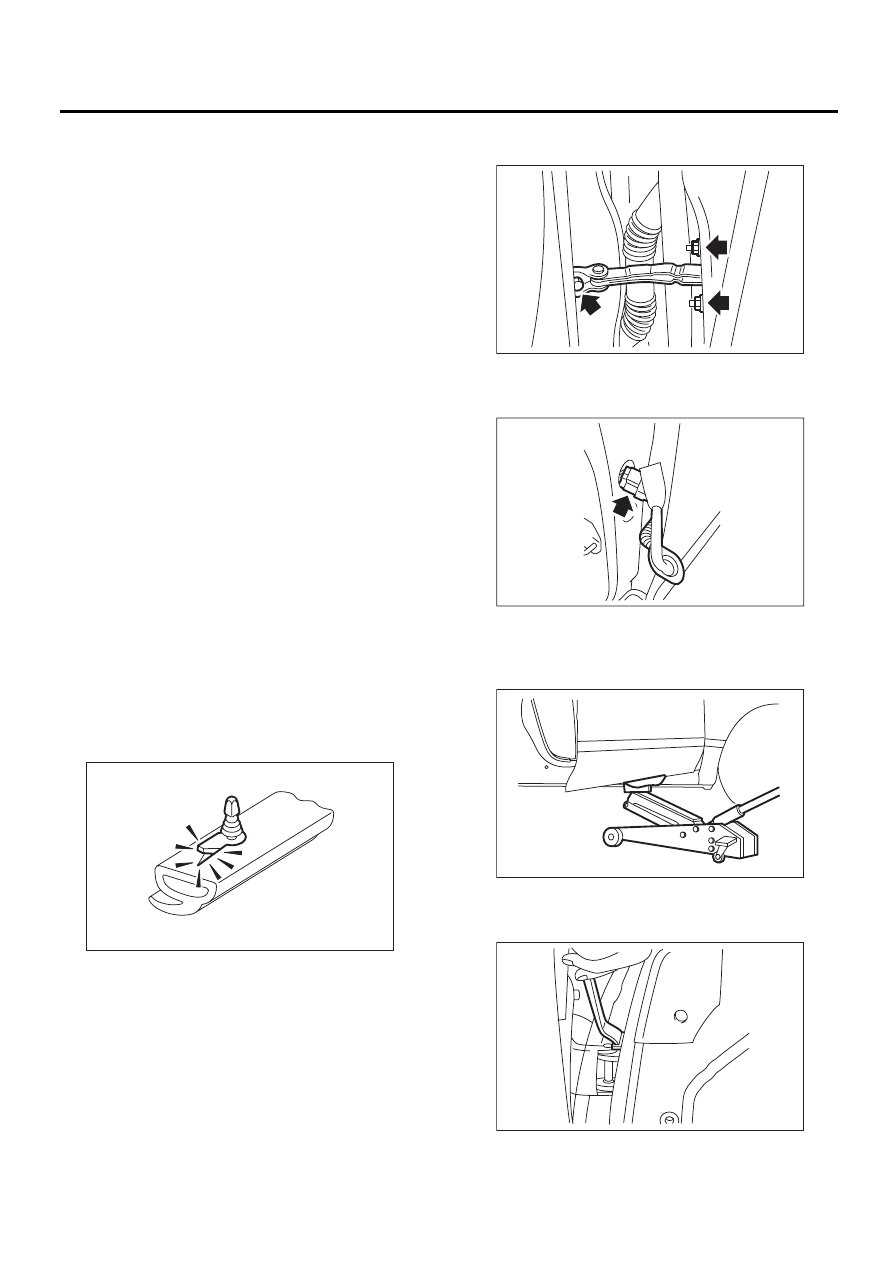

EB-20

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

6. Задняя дверь

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-35, СНЯТИЕ,
Внутренняя отделка две-
ри.>
3) Снимите задний динамик. <См. ET-18, СНЯ-
ТИЕ, Задний динамик.>
4) Снимите уплотнительный кожух. <См. EB-

22, СНЯТИЕ, Задний уплотнительный кожух.>
5) Снимите стекло задней двери. <См. GW-17,
СНЯТИЕ, Стекло задней двери.>
6) Снимите направляющую стекла двери и сни-
мите узел механизма стеклоподъемника и
электродвигателя задней двери. <См. GW-18,
СНЯТИЕ, Узел механизма стеклоподъемника и
электродвигателя задней двери.>
7) Снимите внутреннюю ручку задней двери.
<См. SL-31
, СНЯТИЕ, Внутренняя ручка задней
двери.>
8) Снимите замок задней двери. <См. SL-33,
СНЯТИЕ, Узел замка и привода замка задней
двери.>
9) Снимите наружную ручку задней двери.
<См. SL-32, СНЯТИЕ, Наружная ручка за
дней
двери.>
10) Снимите внутренний уплотнитель задней
двери.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

11) Отверните болты и гайки и снимите меха-
низм двери.

12) Вытяните разъем жгута проводов двери,
расположенный в средней стойке, после чего
отсоедините разъем.

13) Положите на домкрат деревянный брусок и
установите домкрат под заднюю дверь. Во из-
бежание повреждения задней двери, подопри-
те ее домкратом.

14) Отверните болты верхней и нижней петли
со стороны двери и снимите панель задней
двери.

15) Снимите петлю двери с автомобиля.

EB-00141

EB-00154

EB-00284

EB-00013

EB-00015

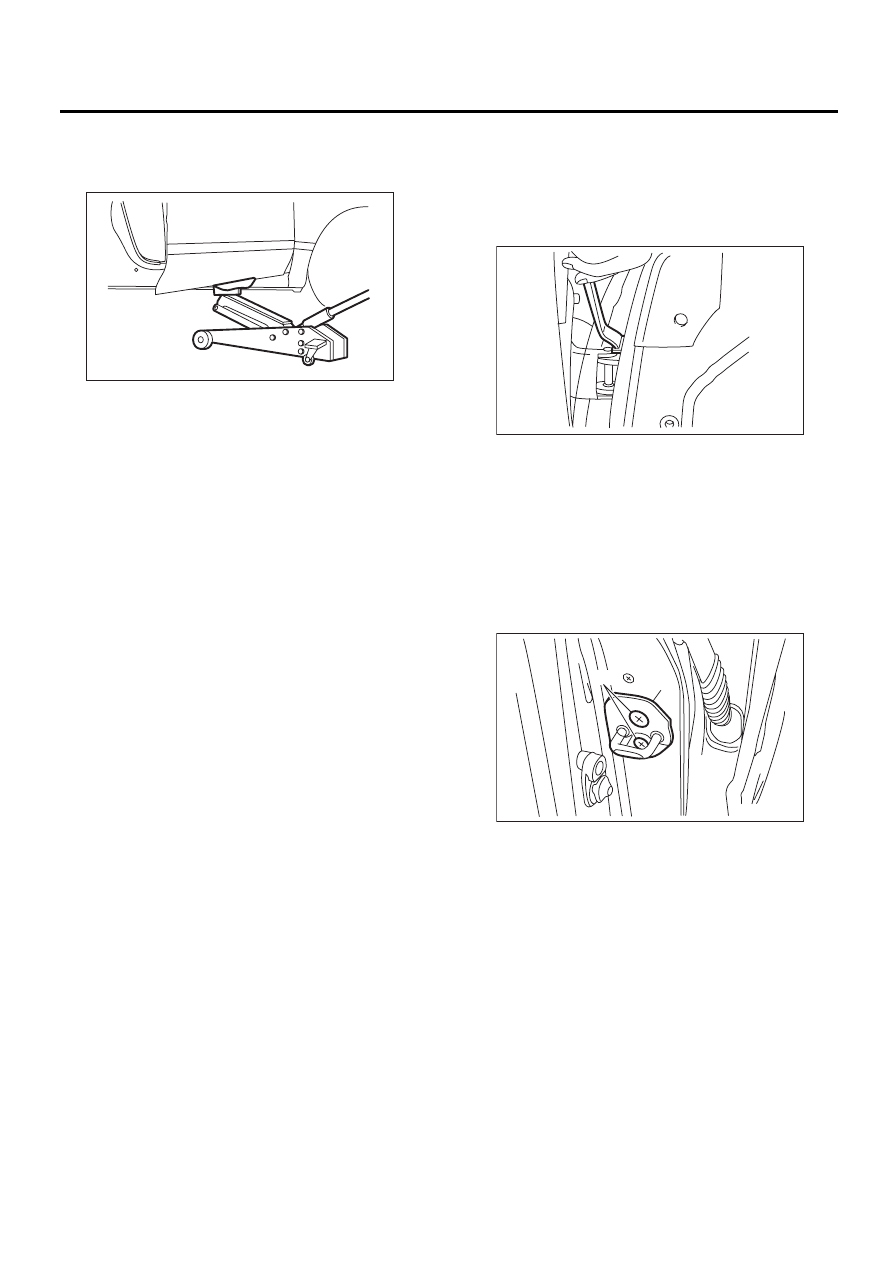

EB-21

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УСТАНОВКА

1) Положите на домкрат деревянный брусок и
установите на него заднюю дверь.

2) Нанесите консистентную смазку на подвиж-
ную часть петель двери.
3) Установите заднюю дверь на верхнюю и
нижнюю петлю, регулируя положение двери
домкратом.
4) Затяните болт механизма двери.
5) Подсоедините разъем жгута проводов.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB

-10, ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ, УЗЕЛ,

Общие сведения.>

C: РЕГУЛИРОВКА

1) При помощи специального приспособления
ST ослабьте болты верхней и нижней петли со
стороны кузова и выставьте панель передней
двери в продольном и поперечном направле-
нии.

2) Ослабьте винт (A) и пластиковым молоточ-
ком постучите по фиксатору замка (B), чтобы
отрегулировать зазор между задней кромкой
поверхности панели задней двери и поверхнос-
тью кузова.

ОСТОРОЖНО:
Не применяйте пневматический гаечный
ключ ударного действия. Участок сварки на
пластине гайки фиксатора замка легко ло-
мается.

EB-00013

EB-00015

EB-00017

(B)

(A)

EB-22

Задний уплотнительный кожух

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

7. Задний уплотнительный

кожух

A: СНЯТИЕ

Обратитесь к описанию процедур выполнения
работ с передним уплотнительным кожухом.
<См. EB-19
, СНЯТИЕ, Передний уплотнитель-
ный кожух.>

B: УСТАНОВКА

Обратитесь к описанию процедур выполнения
работ с передним уплотнительным кожухом.
<См. EB-19, УСТАНОВКА, Передний уплотни-
тельный кожух.>

C: ПРОВЕРКА

Обратитесь к описанию процедур выполнения
работ с передним уплотнительным кожухом.
<См. EB-19
, ПРОВЕРКА, Передний уплотни-
тельный кожух.>

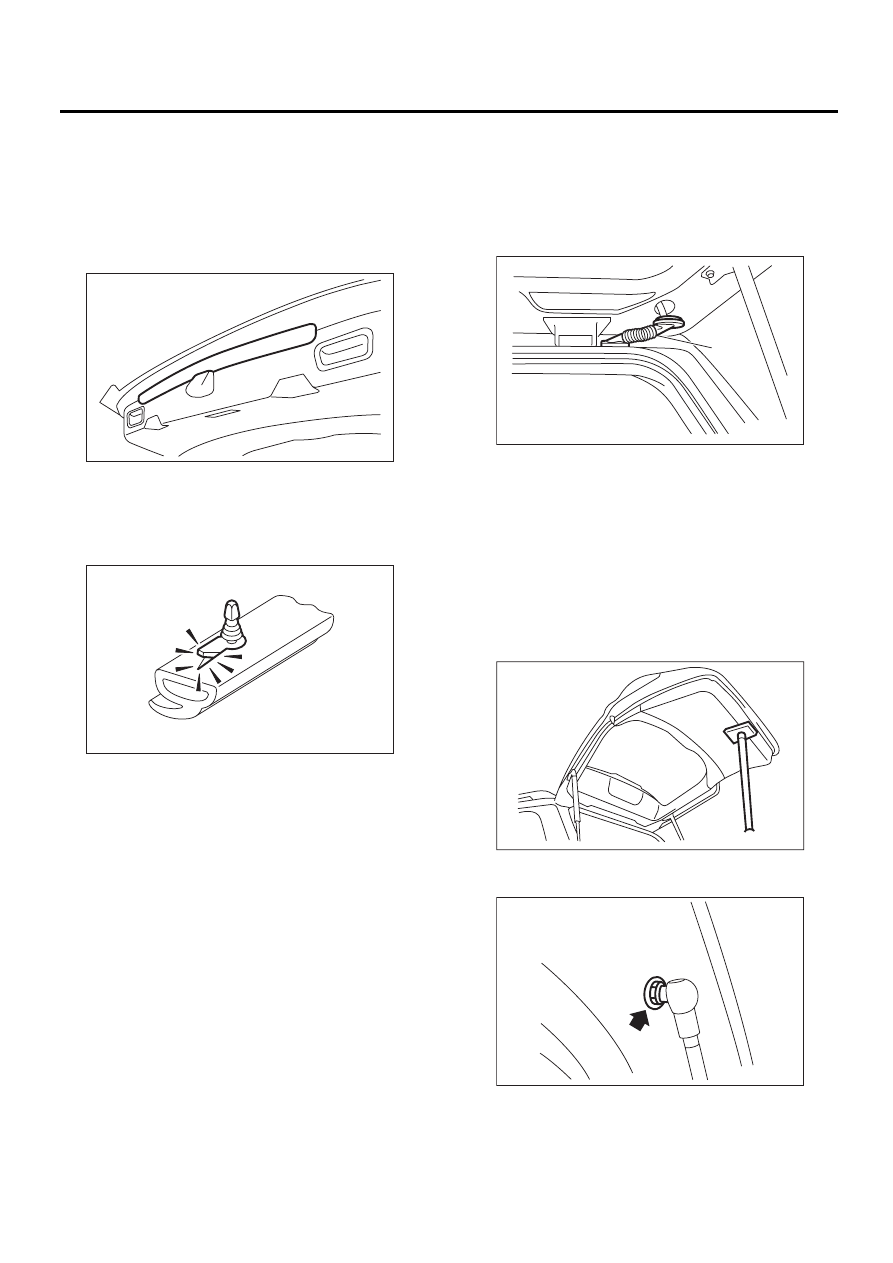

EB-23

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

8. Дверца багажного отсека

A: СНЯТИЕ

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Снимите фиксатор уплотнителя и снимите
уплотнитель панели дверцы багажного отсека.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-51
, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-52, СНЯТИЕ,
 Деко-
ративная накладка дверцы багажного отсека>
4) Снимите рычаг стеклоочистителя заднего
стекла. <См. WW-21,
СНЯТИЕ, Рычаг стекло-
очистителя заднего стекла.>
5) Снимите электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-22
, СНЯТИЕ,
Электродвигатель стеклоочистителя заднего
стекла.>
6) Снимите узел замка дверцы багажного отсе-
ка. <См. SL-36,
 СНЯТИЕ, Узел замка дверцы
багажного отсека.>
7) Снимите спойлер крыши. <См. EI-31, СНЯ-
ТИЕ, Спойлер крыши.>
8) Снимите внутреннюю отделку крыши и отсо-
едините разъем от разъема жгута проводов
дверцы багажного отсека. <См. EI-50, СНЯ-
ТИЕ, Внутренняя отделка крышки.>

9) Отсоедините провод массы от аккумулятора.
10) Снимите скобу крепления жгута проводов
каждого разъема с панели дверцы багажного
отсека.
11) Снимите резиновый соединитель (A) и вы-
тяните жгут проводов и шланг стеклоомывате-
ля из дверцы багажного отсека.

12) Перед снятием амортизаторной стойки
дверцы багажного отсека примите меры по
предотвращению закрытия дверцы багажного
отсека, установив подпорку или аналогичное
приспособление.

ОСТОРОЖНО:
Если подпорка упадет, работник может по-
лучить травму, а автомобиль – поврежде-
ния. Во избежание травм или повреждений
автомобиля, обязательно используйте в ка-
честве опоры надежный материал.

13) Отверните крепежный болт амортизатор-
ной стойки дверцы багажного отсека.

EB-00280

EB-00141

EB-00020

(A)

EB-00281

EB-00282
