EB-8

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

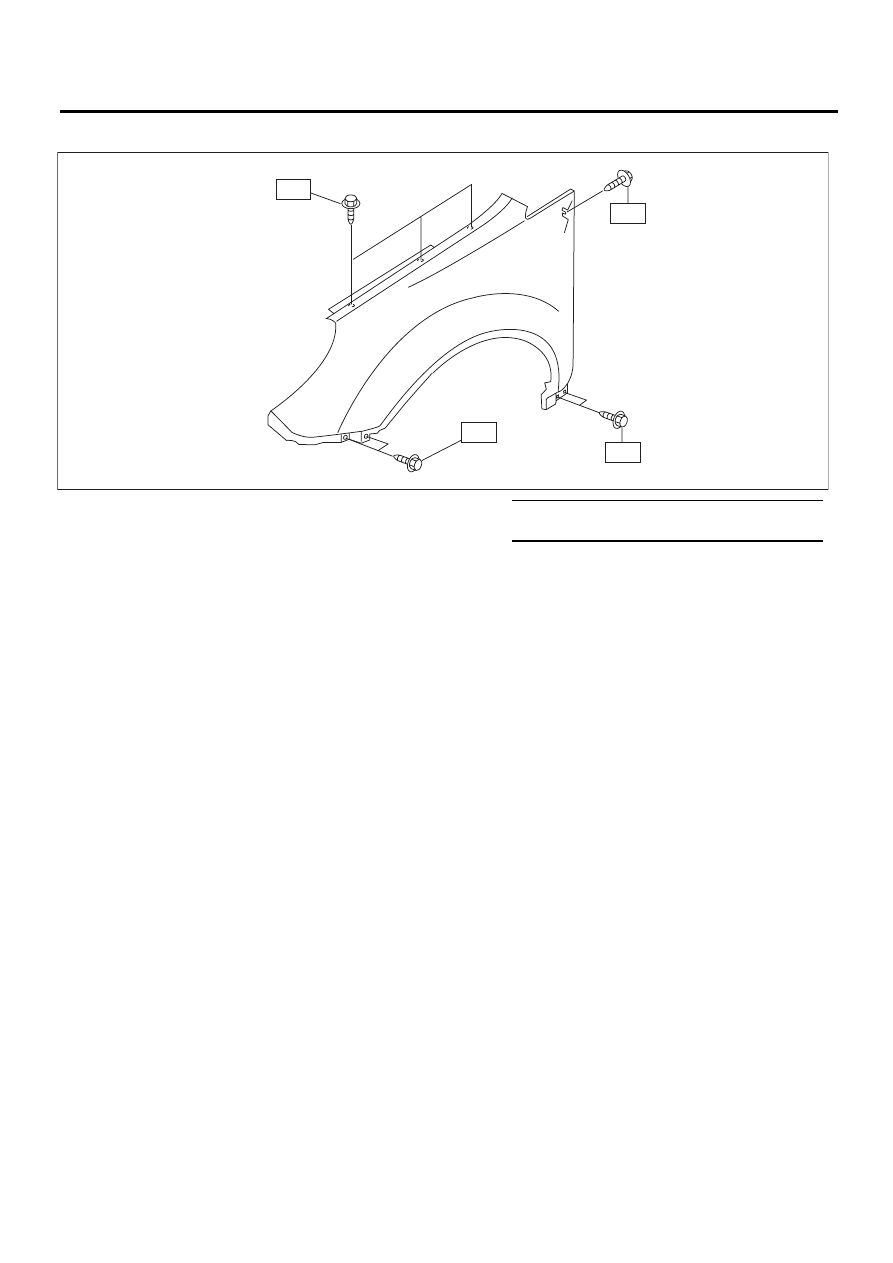

2. ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА









Момент затяжки: Нм (кгс-м, фунт-сила фут)









T: 7,4 (0,75, 5,5)

EB-00274

T

T

T

T

EB-9

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

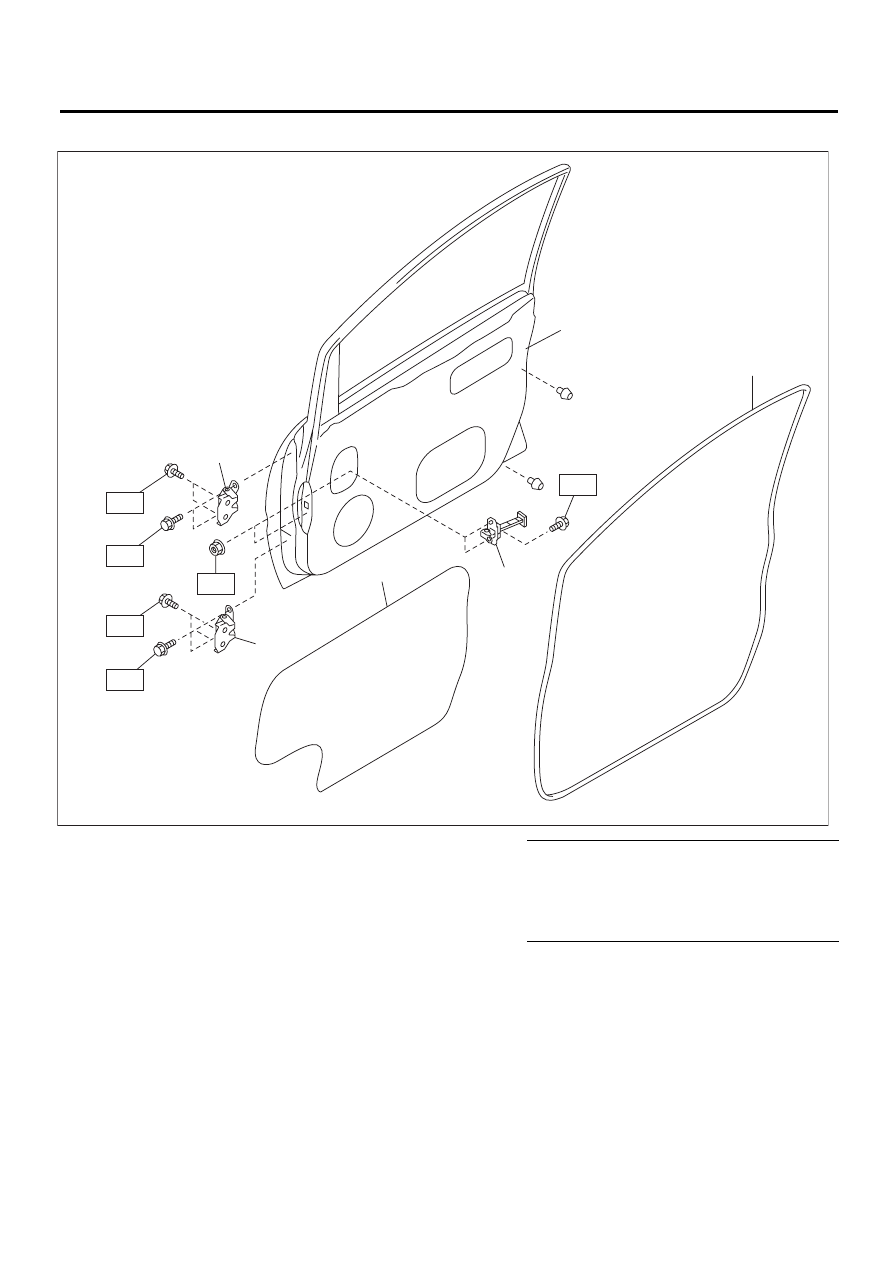

3. ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

(1) Панель передней двери

(6) Нижняя петля двери

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2) Уплотнительный кожух





T1: 7,4 (0,75, 5,5)

(3) Уплотнитель передней двери



T2: 24,5 (2,5, 18,1)

(4) Механизм двери





T3: 29,4 (3,0, 21,7)

(5) Верхняя петля двери





T4: 32,3 (3,3, 23,8)

EB-00289

T4

T1

T3

T2

T3

T2

(6)

(2)

(5)

(1)

(3)

(4)

EB-10

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

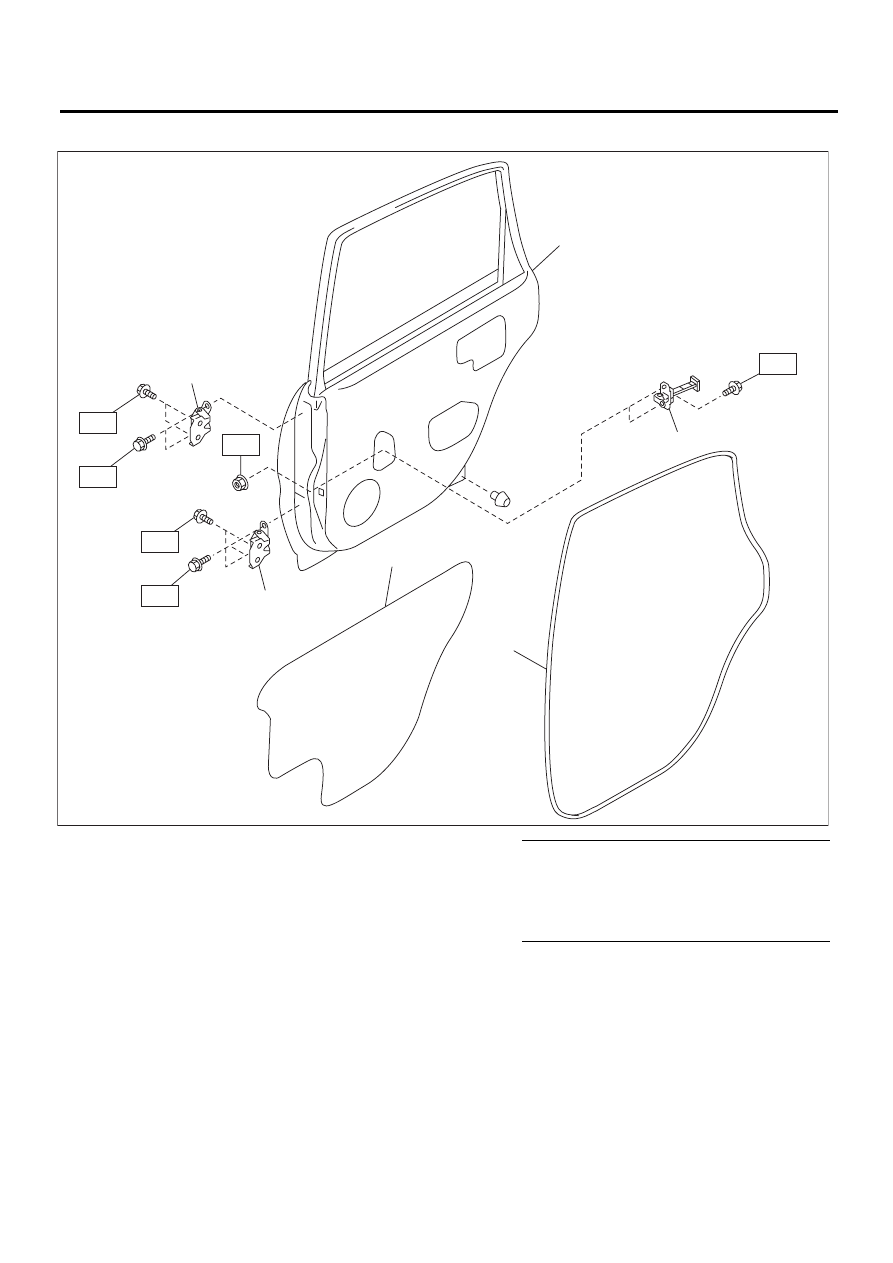

4. ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

(1)

Панель задней двери

(6)

Нижняя петля двери

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Уплотнительный кожух





T1: 7,4 (0,75, 5,5)

(3)

Уплотнитель задней двери





T2: 24,5 (2,5, 18,1)

(4)

Механизм двери





T3: 29,4 (3,0, 21,7)

(5)

Верхняя петля двери





T4: 32,3 (3,3, 23,8)

T1

T3

T2

(5)

(1)

T3

T2

(6)

T4

(4)

(2)

(3)

EB-00290

EB-11

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

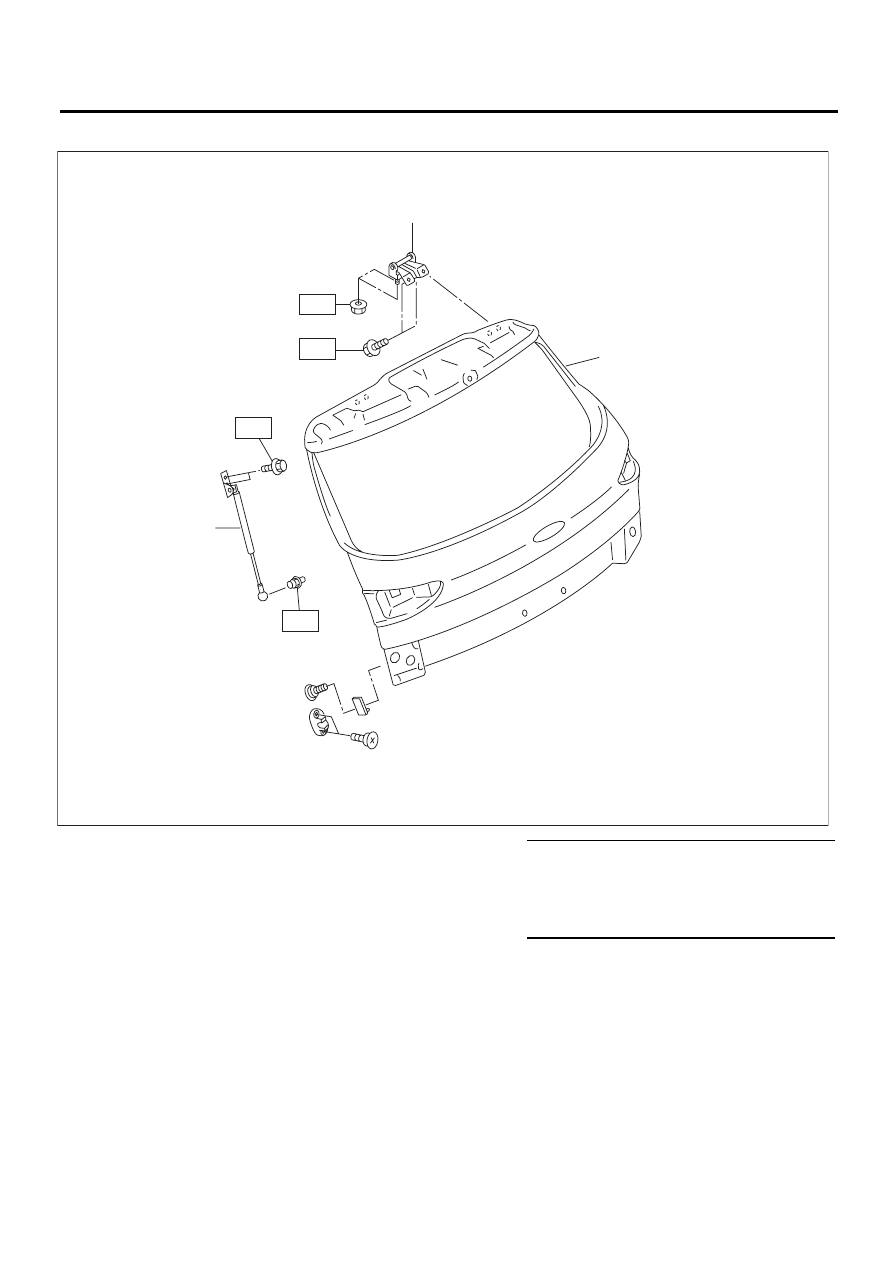

5. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

C: ОСТОРОЖНО

• Наружные панели кузова достаточно тяжелы. Не допускайте падения и повреждения панелей.
Во время снятия и установки старайтесь не повредить окрашенную поверхность.
• При отвинчивании крепежных болтов используйте для поддержки панелей вспомогательные ус-
тройства, например, домкрат.
• Соблюдайте осторожность, чтобы не потерять мелкие детали.

(1)

Амортизаторная стойка дверцы
багажного отсека





Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Петля



T1: 16 (1,63, 11,5)

(3)

Панель дверцы багажного отсека



T2: 20 (2,04, 14,5)









T3: 25 (2,6, 18,4)

EB-00277

(3)

T3

T3

T1

T2

(2)

(1)
