Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 480





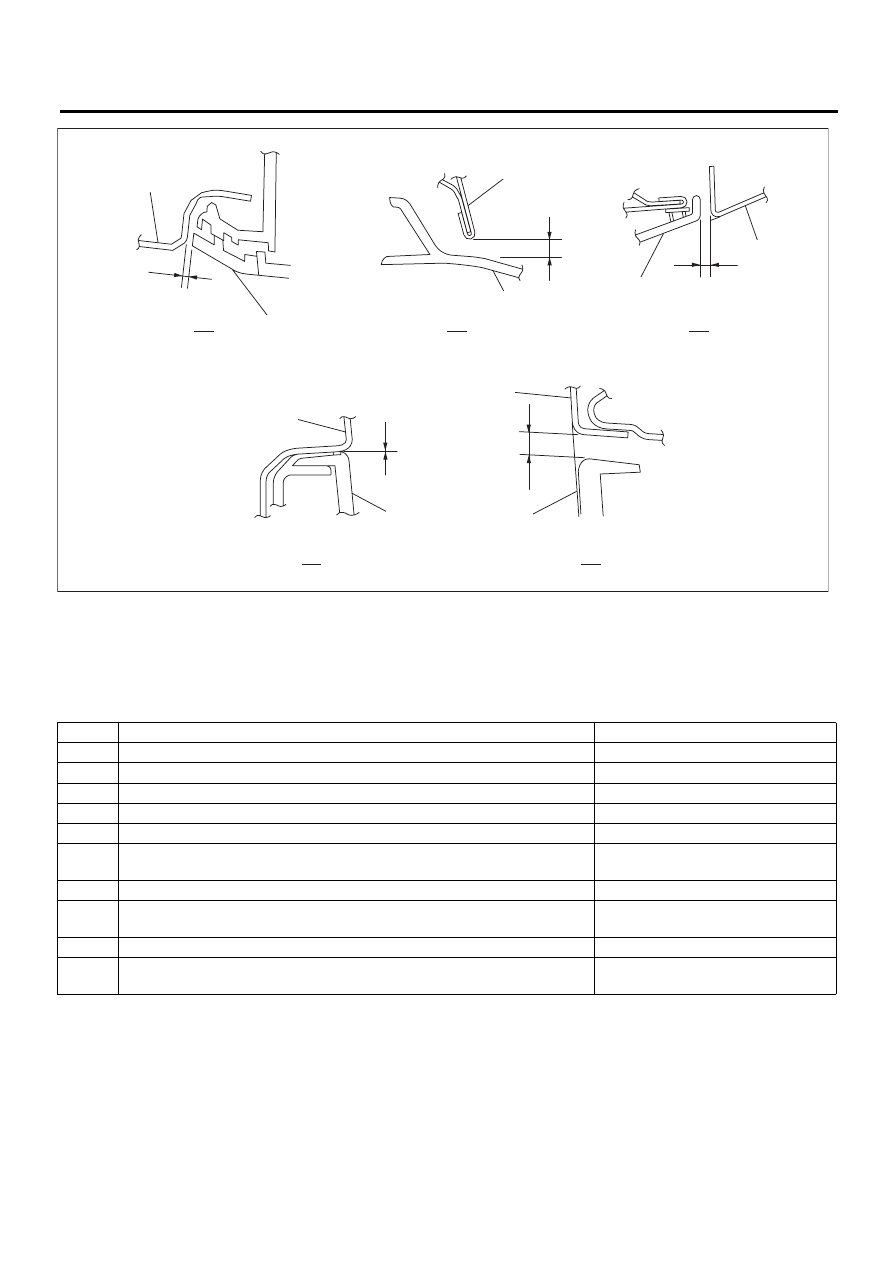

EB-4

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

(1)

Стекло передней четверти

(5)

Панель задней четверти

(9)

Панель крыши

(2)

Панель переднего крыла

(6)

Декоративная накладка двери

(10) Декоративная накладка задней четверти

(3)

Панель передней двери

(7)

Декоративная накладка порога (11) Стекло задней четверти

(4)

Панель задней двери

(8)

Направляющая стекла двери





Разрез

Деталь

Технические условия

(A)

Стекло передней четверти и прилегающий участок

5,0

±1,5 мм (0,20±0,06 дюйма)

(B)

От панели переднего крыла до панели передней двери

4,0

±1,0 мм (0,16±0,04 дюйма)

(C)

От рамы стекла двери до панели крыши

C1: 5,0

±1,0 мм (0,20±0,04 дюйма)

C2: 4,0

±1,0 мм (0,16±0,04 дюйма)

(D)

От декоративной накладки двери до декоративной накладки порога

8,0

±1,5 мм (0,31±0,06 дюйма)

(E)

От рамы стекла передней двери до рамы стекла задней двери

5,6

±1,0 мм (0,22±0,04 дюйма)

(F)

От панели передней двери до панели задней двери

4,6

±1,0 мм (0,18±0,04 дюйма)

(G)

От панели задней двери до панели задней четверти

4,0

±1,0 мм (0,16±0,04 дюйма)

(H)

От декоративной накладки задней четверти до панели задней двери

4,0

±1,0 мм (0,16±0,04 дюйма)

(I)

От рамы стекла задней двери до стекла задней четверти

5,0

±1,5 мм (0,20±0,06 дюйма)

EB-00276

(3)

(4)

(4)

(5)

(4)

(10)

(11)

(F)

(G)

(H)

(I)

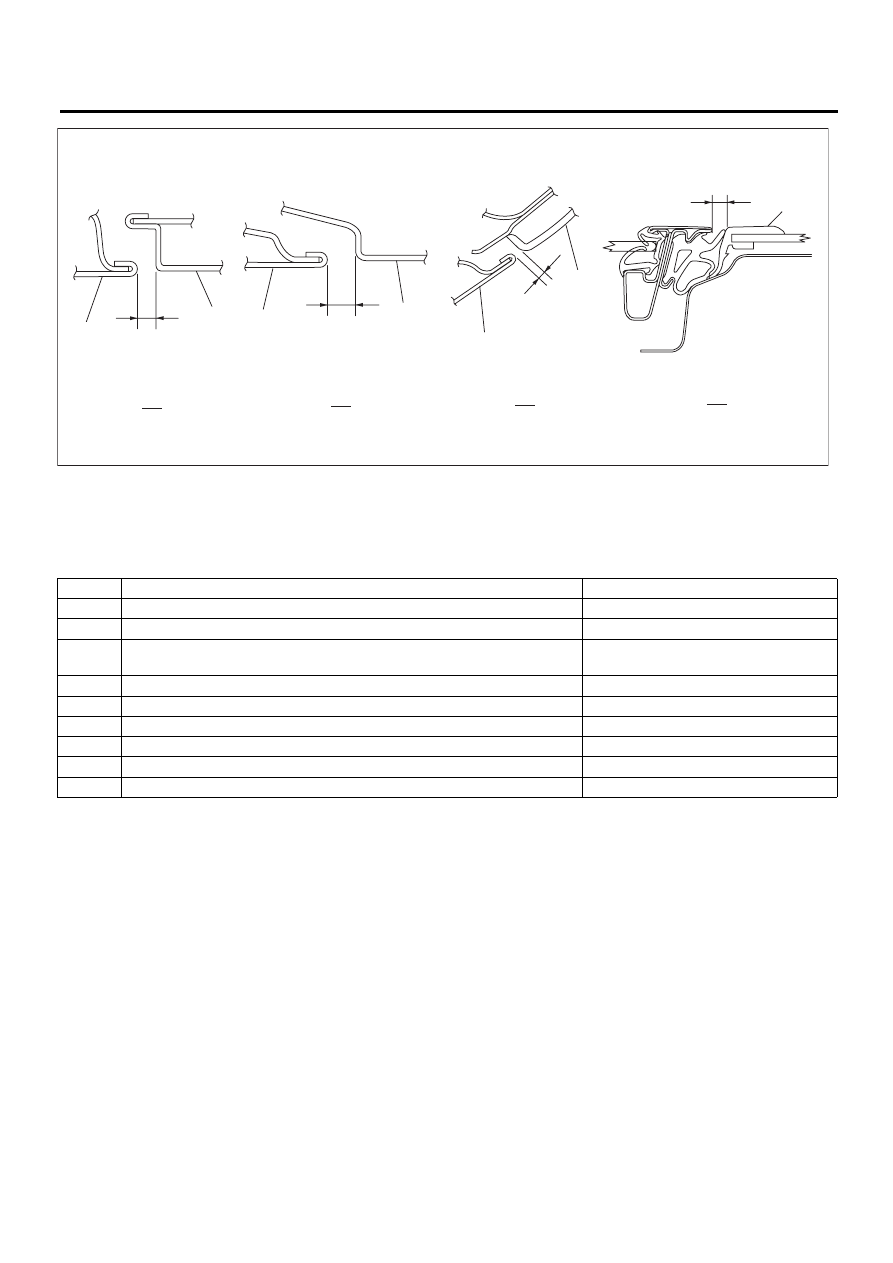

EB-5

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

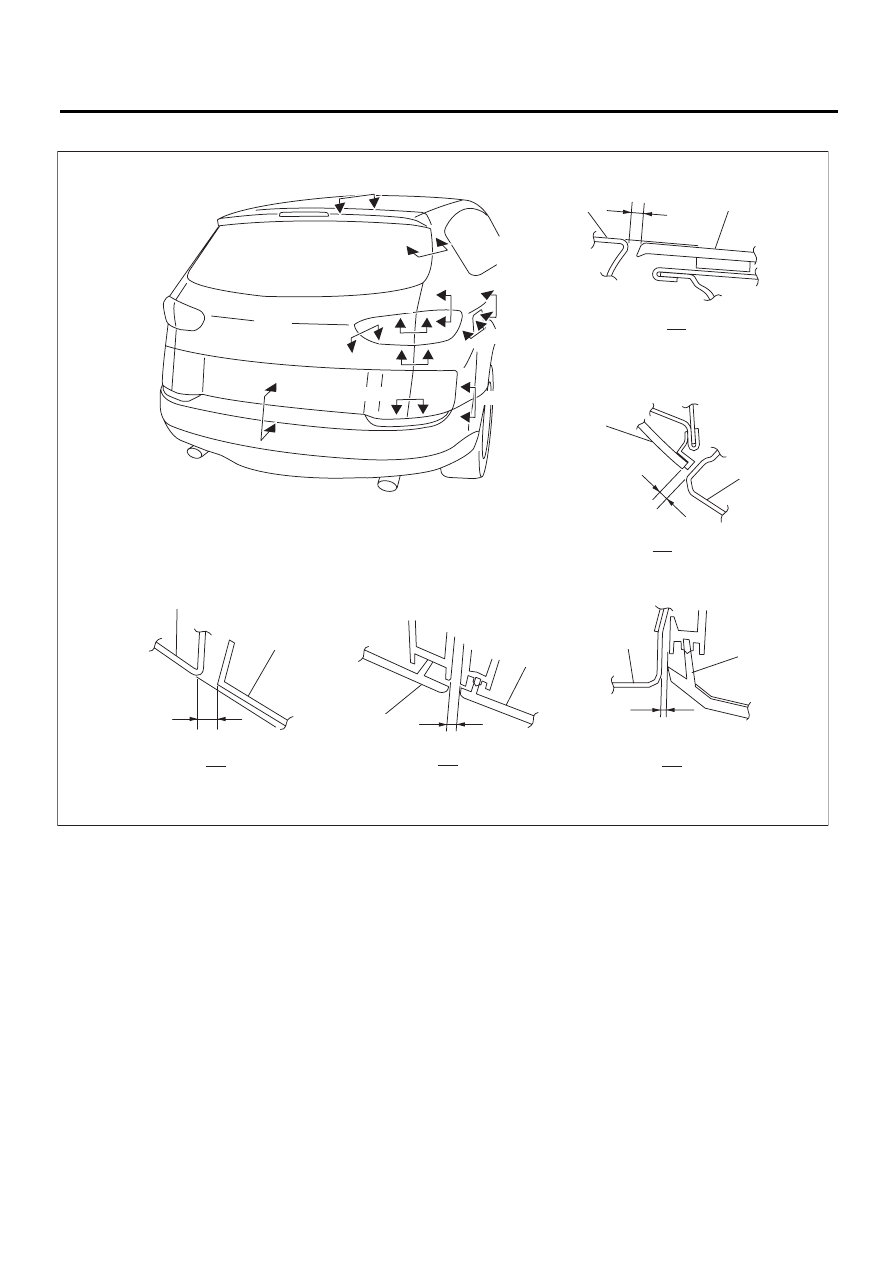

3. ЗАДНЯЯ ЧАСТЬ КУЗОВА

EB-00348

(A)

(B)

(E)

(D)

(4)

(9)

(5)

(3)

(7)

(10)

(3)

(7)

(1)

(7)

(A)

(B)

(E)

(D)

(J)

(C)

(I)

(H)

(F)

(G)

(C)

EB-6

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

(1) Панель дверцы багажного отсека

(5)

Стекло дверцы багажного отсека

(9)

Спойлер крыши

(2) Задний бампер

(6)

Декоративная накладка дверцы
багажного отсека

(10)

Задний габаритный фонарь

(3) Задний комбинированный фонарь

(7)

Панель задней четверти





(4) Панель крыши

(8)

Лючок заправочной горловины





Разрез

Деталь

Технические условия

(A)

От панели крыши до спойлера крыши

5,5

±1,0 мм (0,22±0,04 дюйма)

(B)

От стекла дверцы багажного отсека до панели задней четверти

5,0

±1,0 мм (0,20±0,04 дюйма)

(C)

От панели дверцы багажного отсека до панели задней четверти

4,0

±1,0 мм (0,16±0,04 дюйма)

(D)

От заднего габаритного фонаря до заднего комбинированного фонаря

4,0

±1,0 мм (0,16±0,04 дюйма)

(E)

От панели четверти до заднего комбинированного фонаря

1,5

±0,7 мм (0,06±0,03 дюйма)

(F)

От заднего габаритного фонаря до фонаря освещения дверцы багажного
отсека

1,5

±0,7 мм (0,06±0,03 дюйма)

(G)

От панели дверцы багажного отсека до заднего бампера

7,0

±1,5 мм (0,28±0,06 дюйма)

(H)

От панели задней четверти до декоративной накладки дверцы багажно-
го отсека

4,0

±1,0 мм (0,16±0,04 дюйма)

(I)

От панели задней четверти до заднего бампера

0,3 — 0,4 мм (0,012 — 0,016 дюйма)

(J)

От участка вокруг лючка заправочной горловины до задней боковой па-
нели кузова

3,5

±0,5 мм (0,14±0,02 дюйма)

EB-00319

(10)

(1)

(1)

(2)

(7)

(6)

(7)

(8)

(2)

(7)

(H)

(G)

(F)

(I)

(J)

EB-7

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

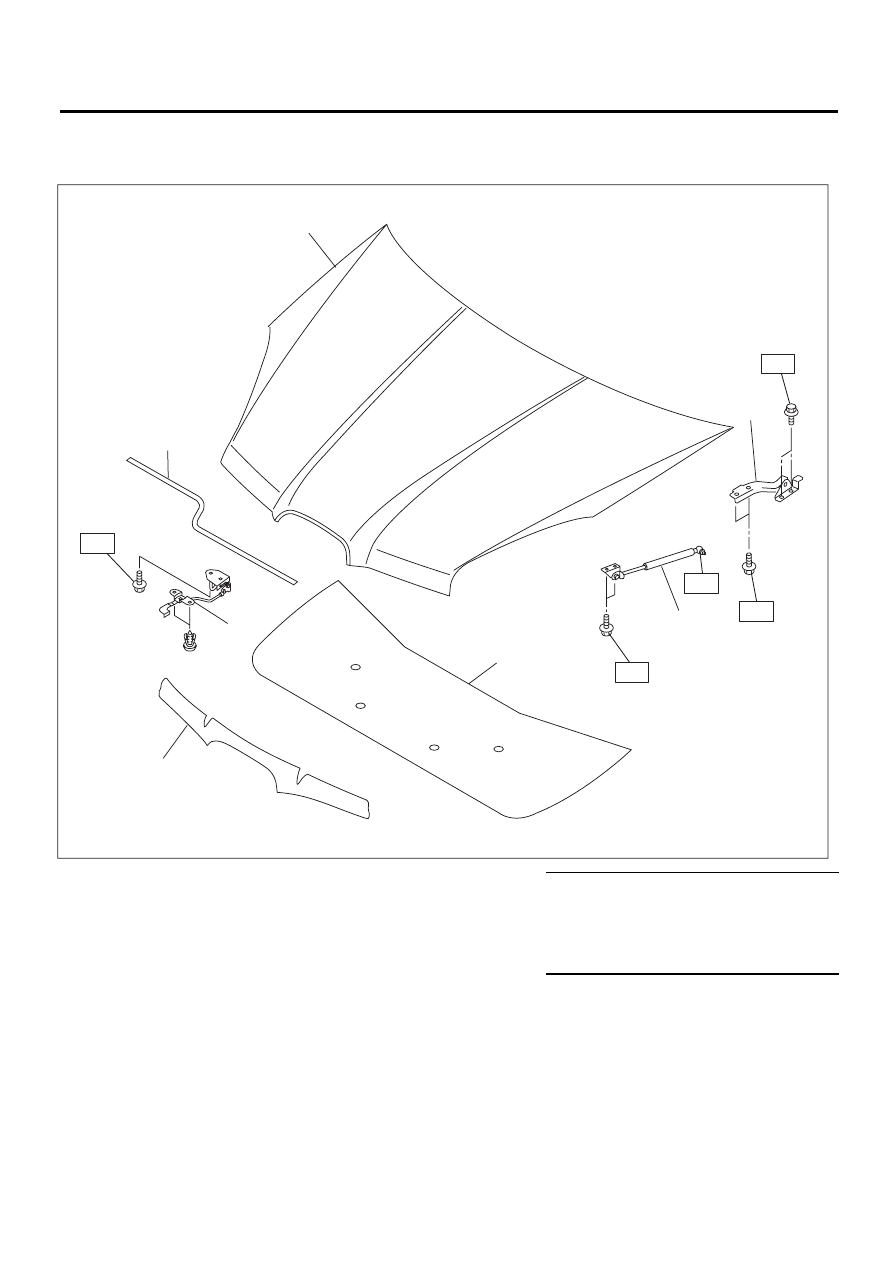

B: УЗЕЛ

1. КАПОТ

(1) Панель капота

(6) Узел ручки отпирания капота

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2) Изоляция капота

(7) Уплотнитель решетки радиатора

T1: 7,5 (0,76, 5,5)

(3) Петля капота





T2: 20 (2,04, 14,5)

(4) Амортизационная стойка капота



T3: 24,5 (2,5, 18,1)

(5) Уплотнитель капота





T4: 33 (3,4, 24,5)

EB-00273

T3

T1

T3

T2

(2)

(3)

(4)

(5)

(1)

T4

(6)

(7)
