Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 466





EI-2

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

1. Общие сведения

A: УЗЕЛ

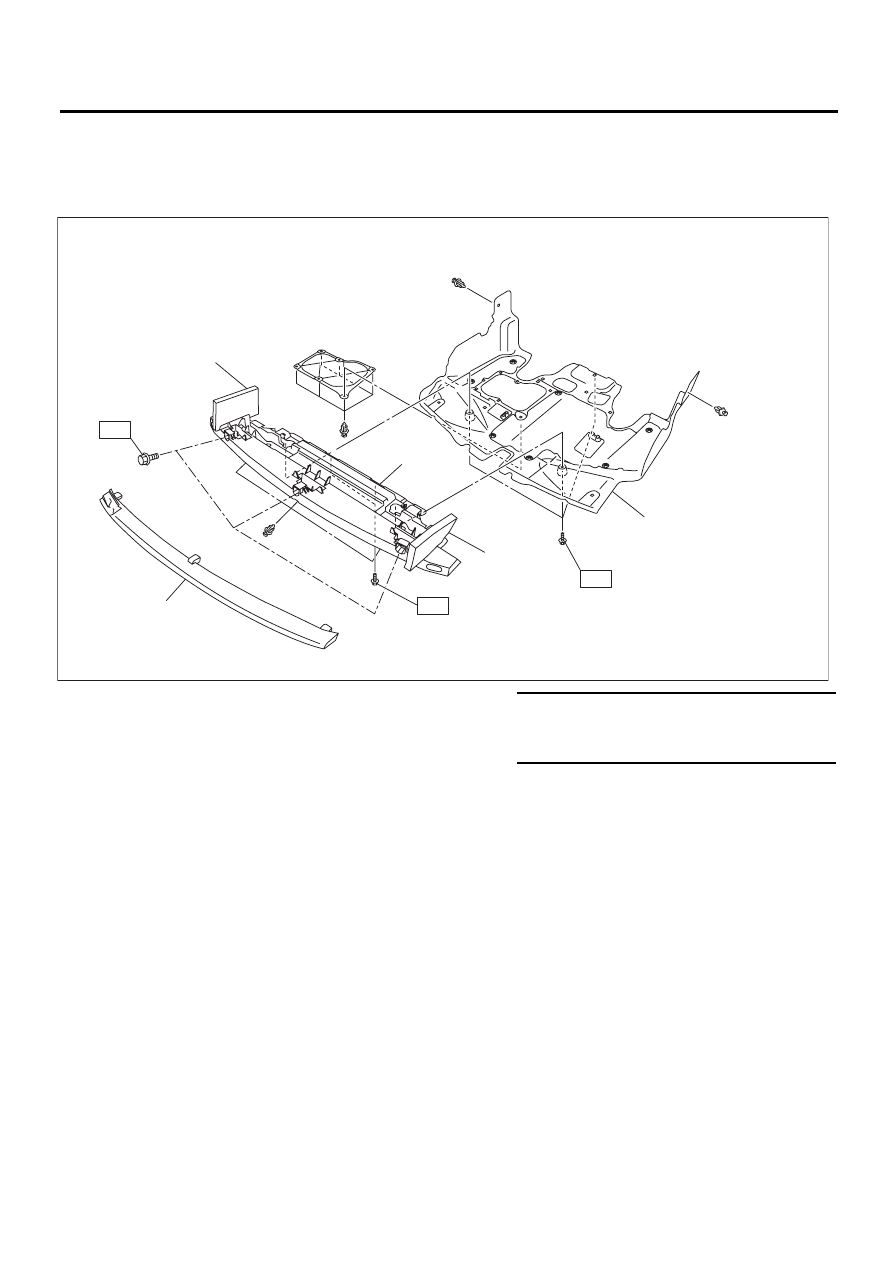

1. НИЖНИЙ КОЖУХ

(1)

(2)



Нижний пенополиуретановый
гаситель энергии
Передний нижний щиток


(3)

Нижний кожух

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(4)

Прокладка

T1: 7,5 (0,76, 5,4)





T2: 17,5 (1,78, 12,7)

T2

(4)

(3)

T1

(1)

(2)

(4)

T1

EI-01692

EI-3

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

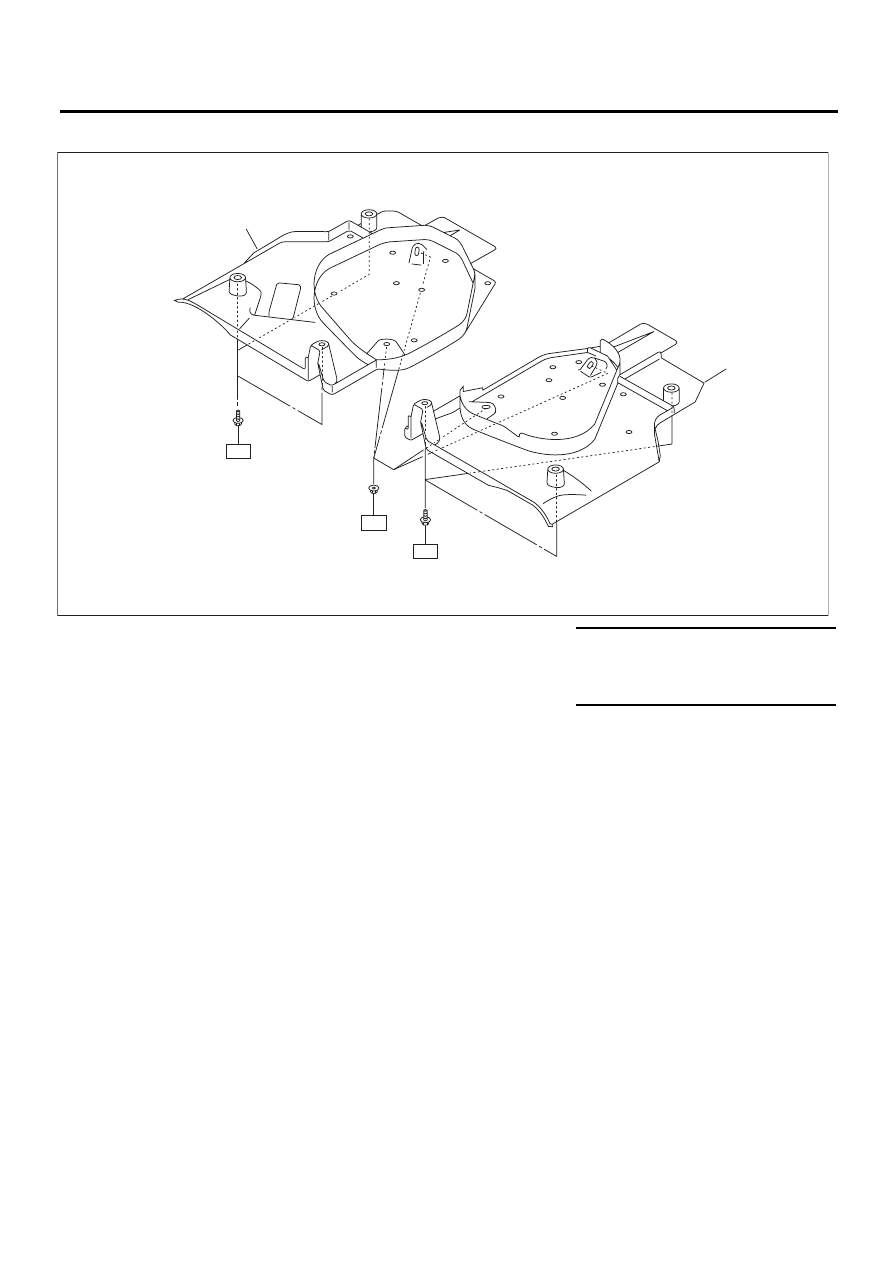

2. НИЖНИЙ ЩИТОК

(1)

Правый щиток топливного бака

(2)

Левый щиток топливного бака

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)









T: 9,0 (0,92, 6,6)









T: 18,5 (1,89, 13,6)

T2

T1

T2

(2)

(1)

EI-01566

EI-4

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

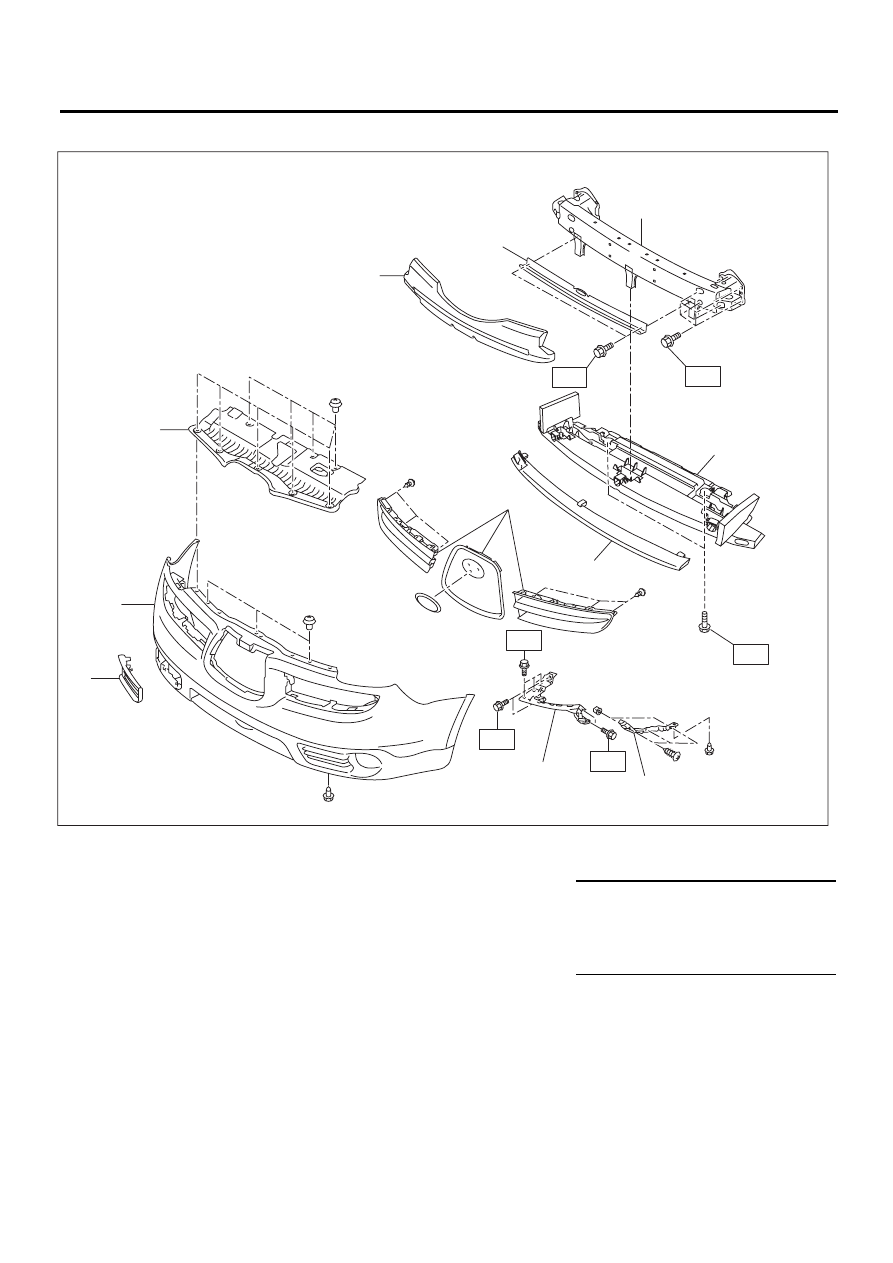

3. ПЕРЕДНИЙ БАМПЕР

(1)

Облицовка бампера

(6)

Крышка буксировочного крюка

(11)

Передний боковой кронштейн

(2)

Передняя верхняя панель

(7)

Решетка радиатора

(3)

Верхний пенополиуретановый
гаситель энергии

(8)

Нижний пенополиуретановый
гаситель энергии

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

(4)
(5)

Центральная балка
Усилитель балки бампера

(9)

Нижний кожух передней части
автомобиля

T1: 7,5 (0,76, 5,4)

(10)

Передняя угловая скоба

T2: 53 (5,4, 38)

EI-01693

(1)

(2)

(3)

(5)

(6)

(7)

T1

T2

T1

T1

T1

T1

(8)

(9)

(4)

(10)

(11)

EI-5

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

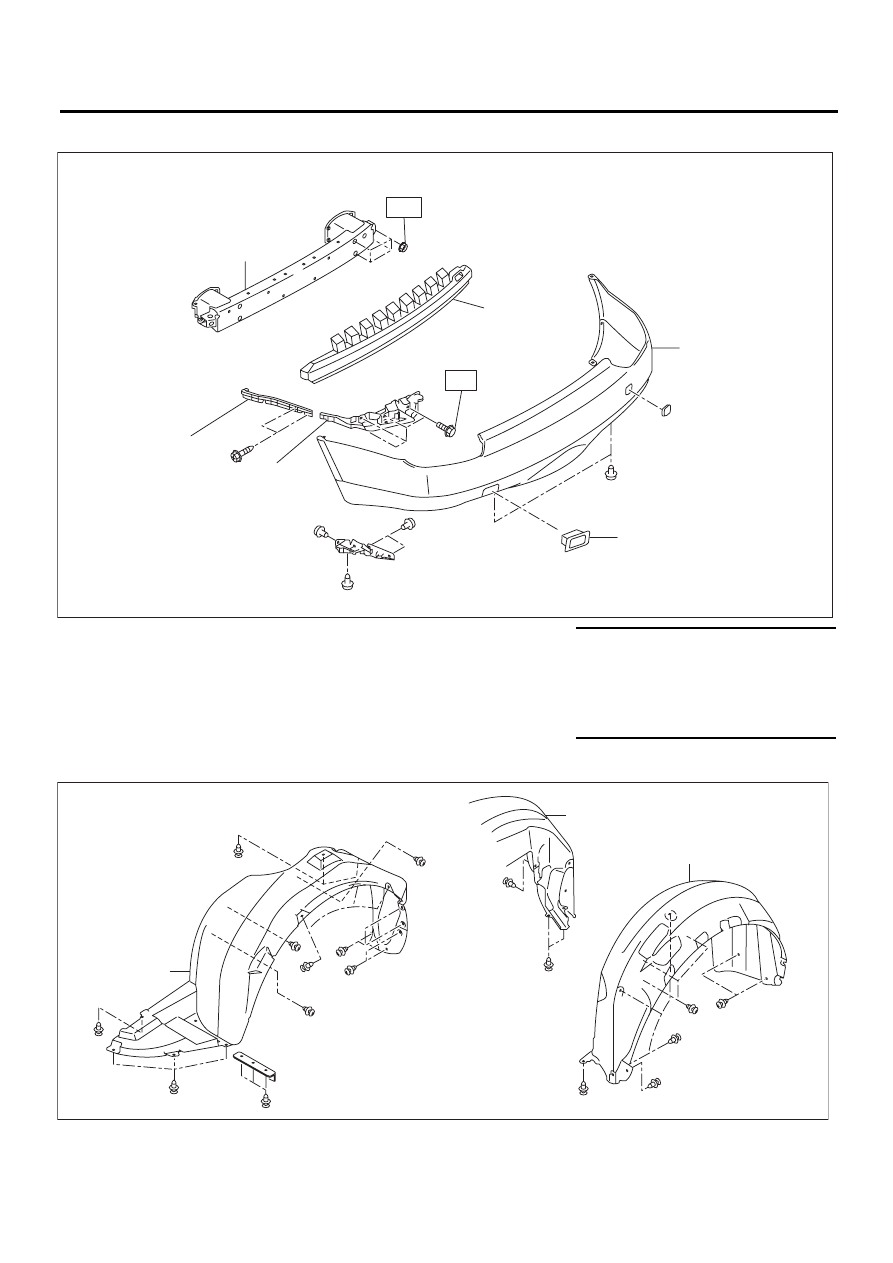

4. ЗАДНИЙ БАМПЕР

5. БРЫЗГОВИК

(1)

Облицовка бампера

(4)

Задняя угловая скоба

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

(2)

Пенополиуретановый гаситель
энергии

(5)

Задний боковой кронштейн

T1: 7,5 (0,76, 5,4)

(3)

Усилитель  балки  бампера

(6)

Узел заднего противотуманного
фонаря (со стороны водителя)

T2: 53 (5,4, 38)

(1)

Передний брызговик

(2)

Задний левый брызговик

(3)

Задний правый брызговик

(1)

(2)

(3)

T1

T2

EI-01697

(6)

(5)

(4)

EI-01532

(2)

(3)

(1)
