Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 465





SR-10

Переключатель люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

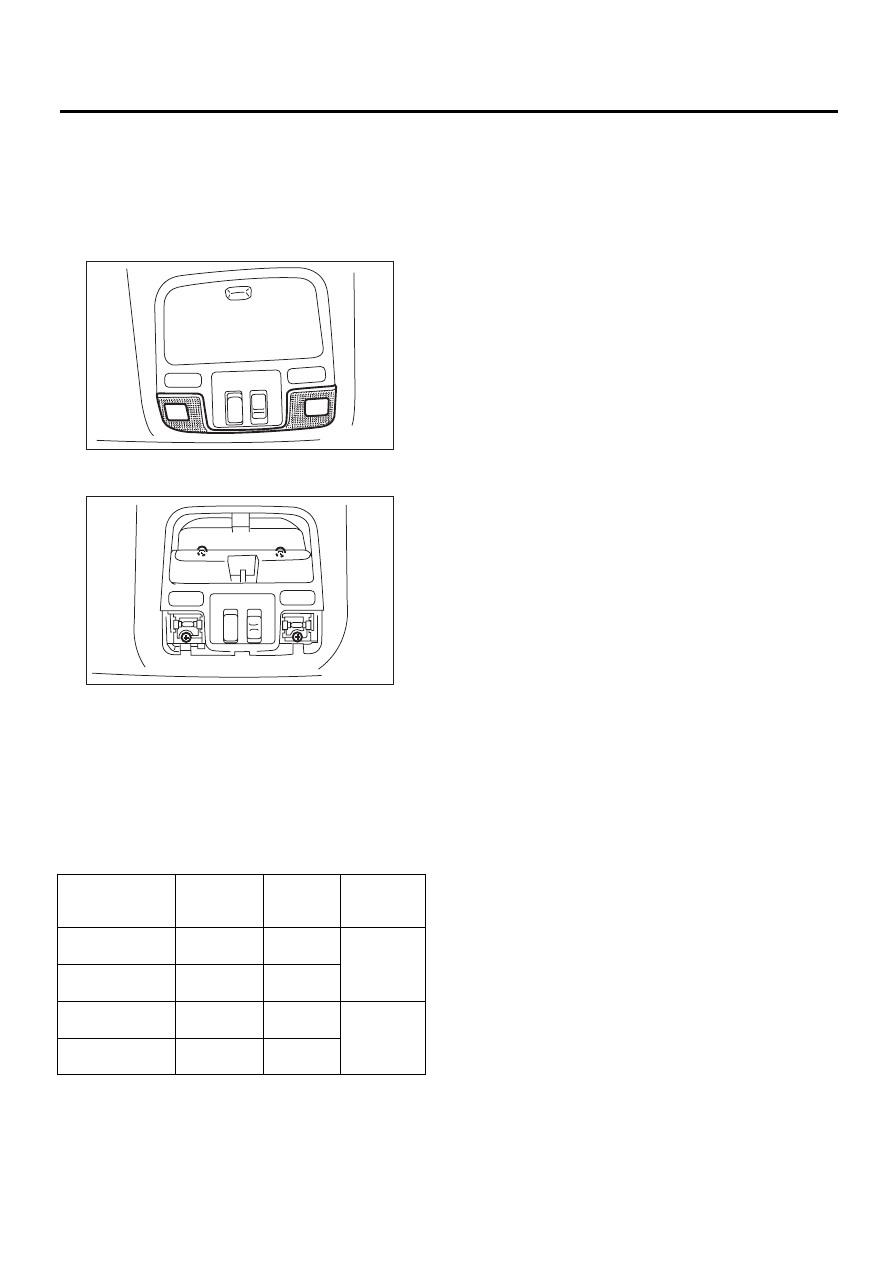

6. Переключатель люка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите рассеиватель фонаря точечной
подсветки.

3) Выверните винты и снимите верхнюю кон-
соль.

4) Отсоедините разъем жгута проводов, после
чего снимите переключатель люка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление переключателя лю-
ка.

Положение пе-

реключателя

Клемма №

Номи-

нальное

значение

Разъем №

Разрыв цепи

1 и 3

Менее 1

Ом

R128

Закрытие люка

3 и 4

Менее 1

Ом

Наклон люка

вверх

1 и 3

Менее 1

Ом

R187

Наклон люка

вниз

3 и 4

Менее 1

Ом

LI-00521

LI-00522

SR-11

Солнцезащитная шторка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

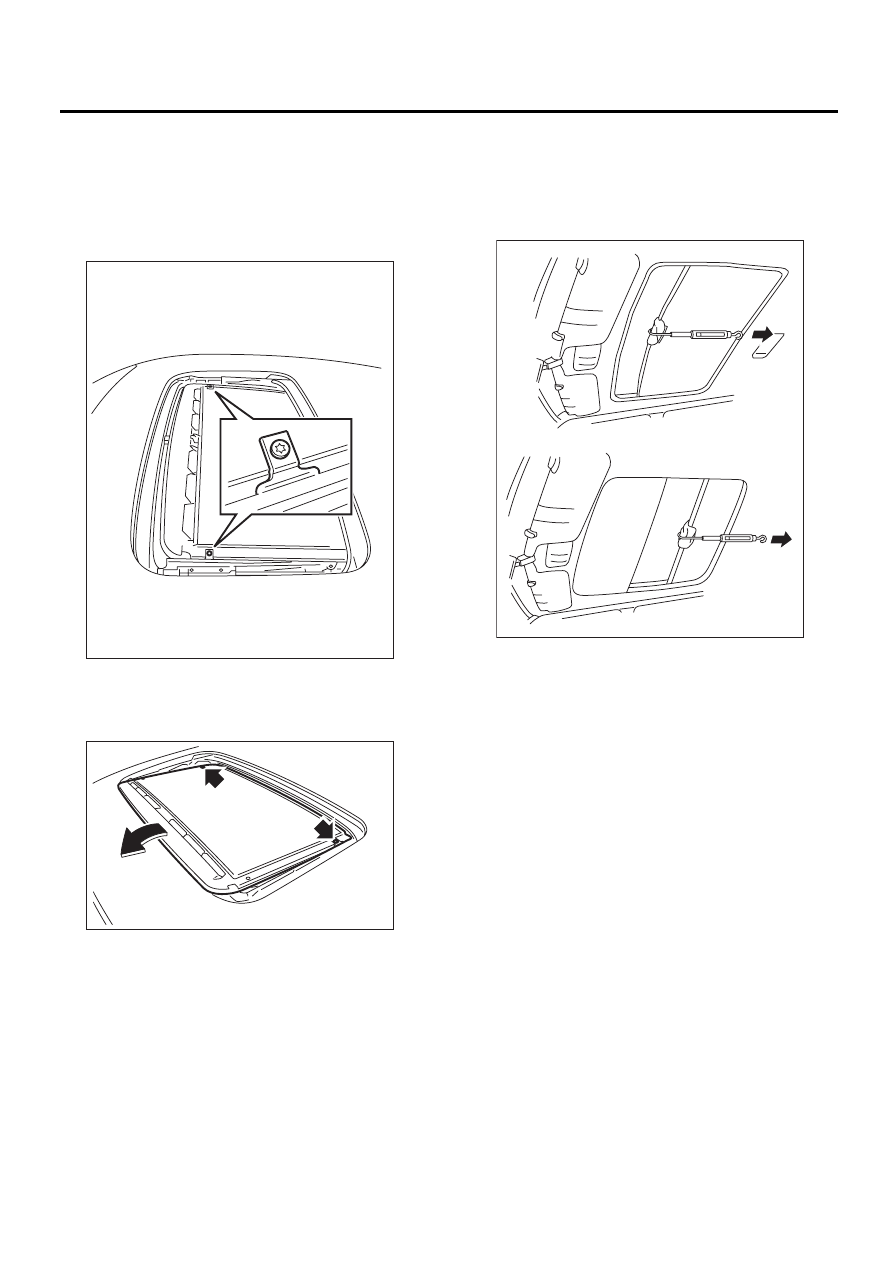

7. Солнцезащитная шторка

A: СНЯТИЕ

1) Снимите стеклянный люк.<См. SR-5, СНЯ-
ТИЕ, Стеклянный люк.>
2) Ослабьте болт TORX

®

, чтобы снять пере-

дний кронштейн солнцезащитной шторки.

3) Потяните за солнцезащитную шторку, пока
не покажется задний кронштейн солнцезащит-
ной шторки, после чего ослабьте болты
TORX

®

, чтобы снять солнцезащитную шторку.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ПРОВЕРКА УСИЛИЯ ПЕРЕМЕЩЕНИЯ
СОЛНЦЕЗАЩИТНОГО ЭКРАНА

1) Прикрепите пружинные весы к краю солнце-
защитной шторки, проложив его тканью.

2) Потяните за пружинные весы, чтобы изме-
рить усилие перемещения солнцезащитной
шторки.

Усилие перемещения солнцезащитной
шторки:

Номинальное значение

18,0

±

5,0 Н (1,8

±

0,5 кгс, 13

±

3,7 фунт-силы)

ПРИМЕЧАНИЕ:
В начале натяжения пружинных весов усилие
перемещения больше, поэтому берите в расчет
показания пружинных весов в момент, когда
солнцезащитная шторка уже движется плавно.
3) Если усилие перемещения превышает нор-
мативное, проверьте правильность установки
стеклянного люка, солнцезащитной шторки и
узла рамы.

SR-00122

SR-00123

SR-00087

SR-12

Солнцезащитная шторка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

EI

Страница

1.

Общие сведения........................................................................................2

2.

Передний нижний кожух  .......................................................................17

3.

Щиток топливного бака .........................................................................18

4.

Брызговик ................................................................................................19

5.

Решетка радиатора  ...............................................................................20

6.

Передний бампер  ...................................................................................21

7.

Задний бампер  .......................................................................................28

8.

Крышка капота .......................................................................................30

9.

Спойлер крыши  ......................................................................................31

10.

Боковая отделка ....................................................................................32

11.

Молдинг крыши  ......................................................................................34

12.

Отделка двери  .......................................................................................35

13.

Нижняя крышка панели приборов  .......................................................36

14.

Отделение для перчаток  ......................................................................37

15.

Ящик консоли  .........................................................................................38

16.

Центральная консоль  ............................................................................39

17.

Узе панели приборов  .............................................................................40

18.

Боковая отделка ....................................................................................43

19.

Внутренняя отделка задней четверти .................................................45

20.

Напольный коврик  .................................................................................47

21.

Солнцезащитный козырек  ....................................................................48

22.

Поручень  .................................................................................................49

23.

Внутренняя отделка крыши ..................................................................50

24.

Внутренняя отделка дверцы багажного отсека  .................................51

25.

Декоративная накладка дверцы багажного отсека ...........................52

26.

Крышка теплозащитного экрана  ..........................................................53
