Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 459





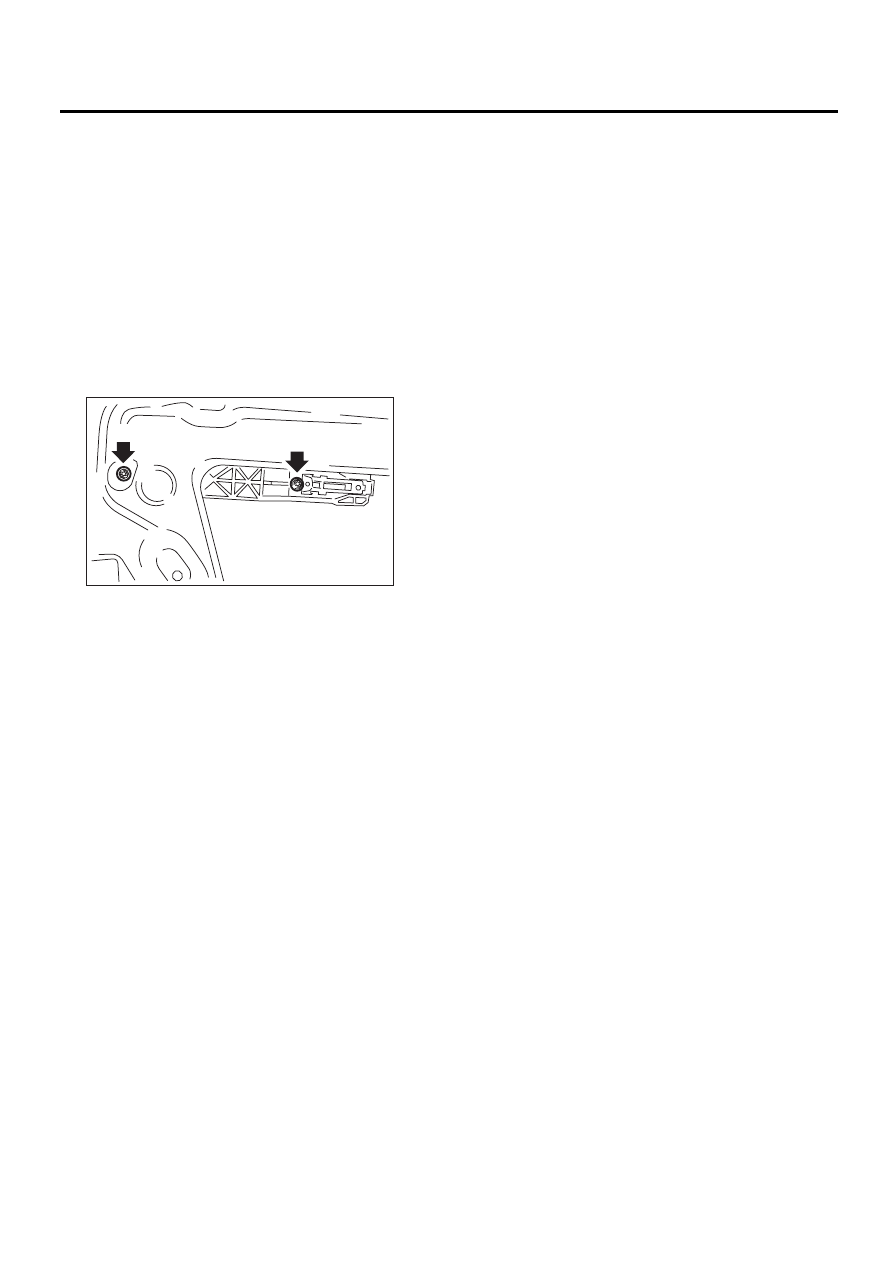

SL-32

Наружная ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

9. Наружная ручка задней

двери

A: СНЯТИЕ

1) Поднимите стекло задней двери до упора
вверх.
2) Отсоедините провод массы от аккумулятора.
3) Снимите отделку задней двери. <См. EI-35,
СНЯТИЕ, Внутренняя отделка двери.>
4) Снимите уплотняющее покрытие. <См. EB-

22, СНЯТИЕ, Уплотняющее покрытие задней
двери.>
5) Ослабьте болт (1) и поверните болт (2) два
раза.

6) Снимите крышку наружной ручки двери.
7) Отведите наружную ручку задней двери на-
зад и снимите наружную ручку задней двери.
8) Снимите проставку с наружной стороны две-
ри и изнутри сместите узел основания наруж-
ной ручки двери вперед, после чего снимите
основание.

ОСТОРОЖНО:
Во избежание деформации панели двери, не
прилагайте чрезмерных усилий при снятии
ручки с панели двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки наруж-
ная ручка работает нормально.

C: ПРОВЕРКА

1) Убедитесь в надежности контакта замка
двери.
2) Убедитесь в том, что ручка и тросик работа-
ют плавно.

(1)

(2)

SL-00445

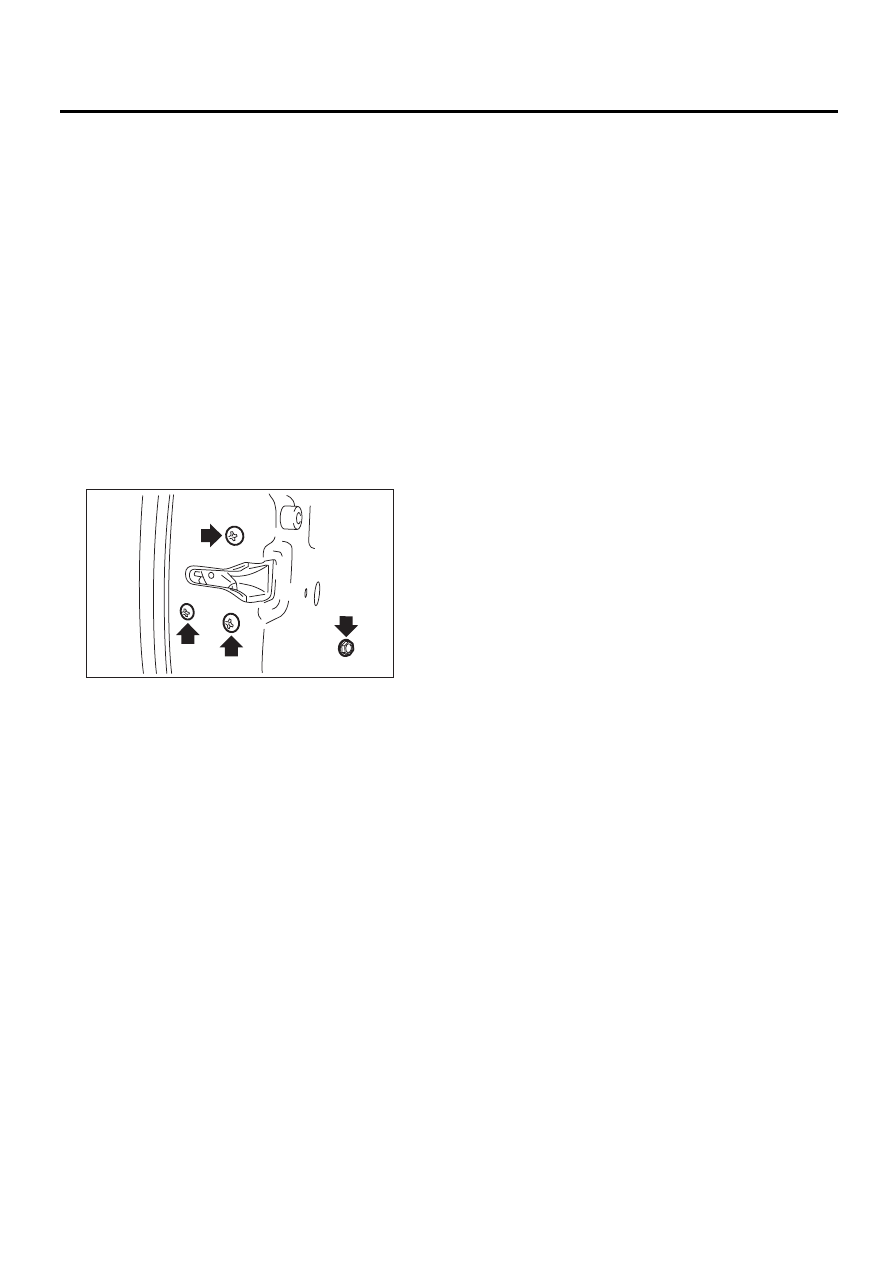

SL-33

Узел замка и привода замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

10.Узел замка и привода

замка задней двери

A: СНЯТИЕ

1) Поднимите стекло двери до упора вверх.
2) Отсоедините провод массы от аккумулятора.
3) Снимите отделку задней двери. <См. EI-35,
СНЯТИЕ, Внутренняя отделка двери.>
4) Снимите тросик с внутренней ручки задней
двери. <См. SL-31
, СНЯТИЕ, Внутренняя ручка
задней двери.>
5) Снимите уплотняющее покрытие. <См. EB-

22, СНЯТИЕ, Уплотняющее покрытие задней
двери.>
6) Снимите направляющую стекла задней две-
ри. <См. GW-18, СНЯТИЕ, Узел
 механизма
стеклоподъемника и электродвигателя задней
двери.>
7) Снимите три винта и один болт.

8) Отсоедините разъемы, а затем снимите узел
замка и привода замка задней двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки опера-
ции запирания/отпирания осуществляются
нормально.

C: ПРОВЕРКА

1) Проверьте тросик на предмет деформации.
Распрямите тросик в местах его деформации.
В противном случае, возможен сбой в работе.
Если тросик невозможно отремонтировать, за-
мените узел замка и привода замка задней
двери.
2) Убедитесь в том, что рычаг и тросик работа-
ют плавно.

SL-00443

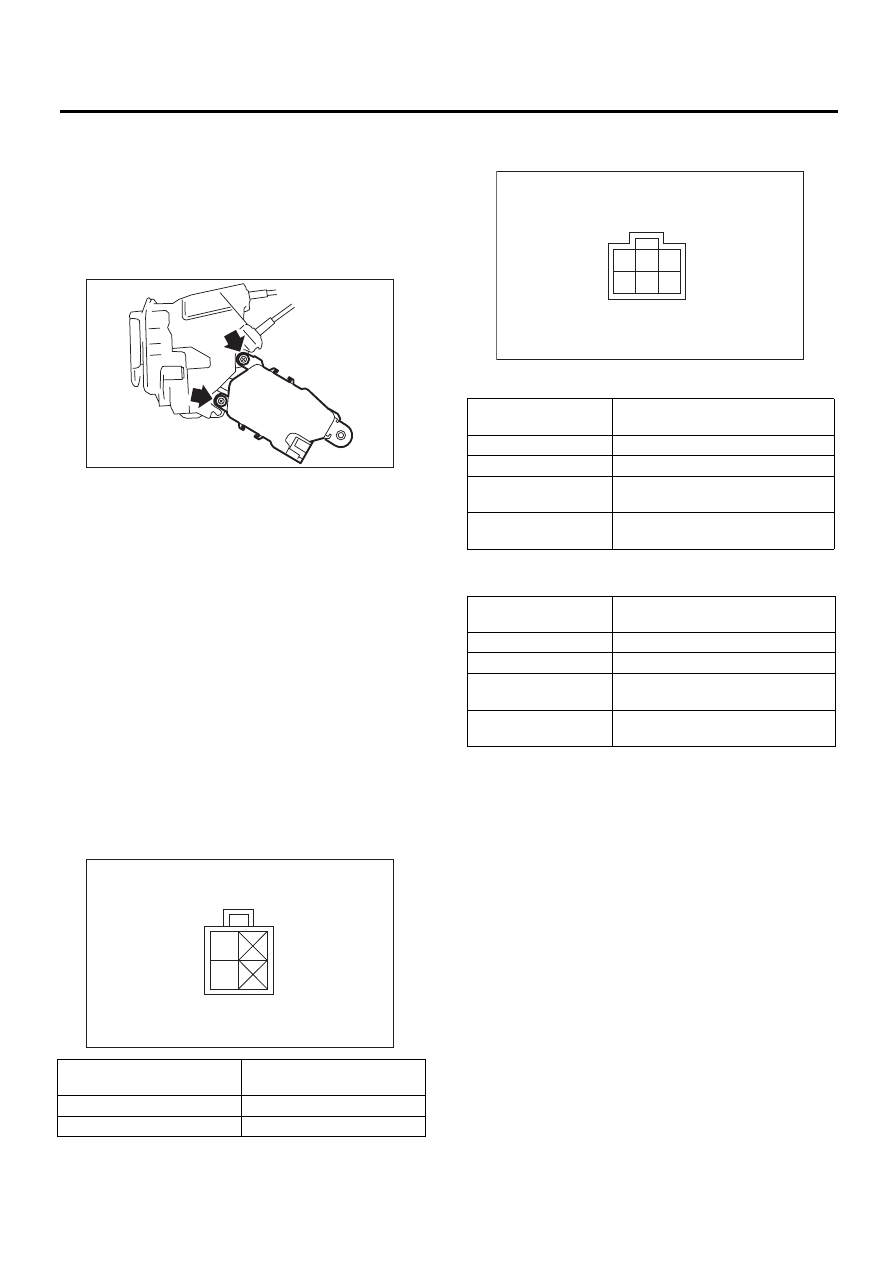

SL-34

Привод замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

11.Привод замка задней двери

A: СНЯТИЕ

1) Снимите узел замка и привода замка задней
двери. <См. SL-33, СНЯТИЕ,
Узел замка и при-
вода замка задней двери.>
2) Отверните винт на замке и приводе задней
двери, а затем снимите привод замка двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки опера-
ции запирания/отпирания осуществляются
нормально.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае повреждений, замените привод замка
двери.

1. МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ
ДВОЙНЫМ ЗАМКОМ

2. МОДЕЛИ, ОБОРУДОВАННЫЕ
ДВОЙНЫМ ЗАМКОМ

Привод замка правой двери

Привод замка левой двери

(1) Привод замка задней двери

Клемма №

Операции, выполняемые

приводом

№ 2 (+) и № 1 (–)

Отпирание

→ Запирание

№ 1 (+) и № 2 (–)

Запирание

→ Отпирание

SL-00015

1
2

SL-00471

Клемма №

Операции, выполняемые приво-

дом

№ 1 (+) и № 4 (–)

Отпирание

→ Запирание

№ 4 (+) и № 1 (–)

Запирание

→ Отпирание

№ 6 (+) и № 3 (–)

Отключение двойного замка

→

Двойной замок

№ 3 (+) и № 6 (–)

Двойной замок

→ Отключение

двойного замка

Клемма №

Операции, выполняемые приво-

дом

№ 6 (+) и № 3 (–)

Отпирание

→ Запирание

№ 3 (+) и № 6 (–)

Запирание

→ Отпирание

№ 1 (+) и № 4 (–)

Отключение двойного замка

→

Двойной замок

№ 4 (+) и № 1 (–)

Двойной замок

→ Отключение

двойного замка

1

2

3

4

5

6

SL-00059

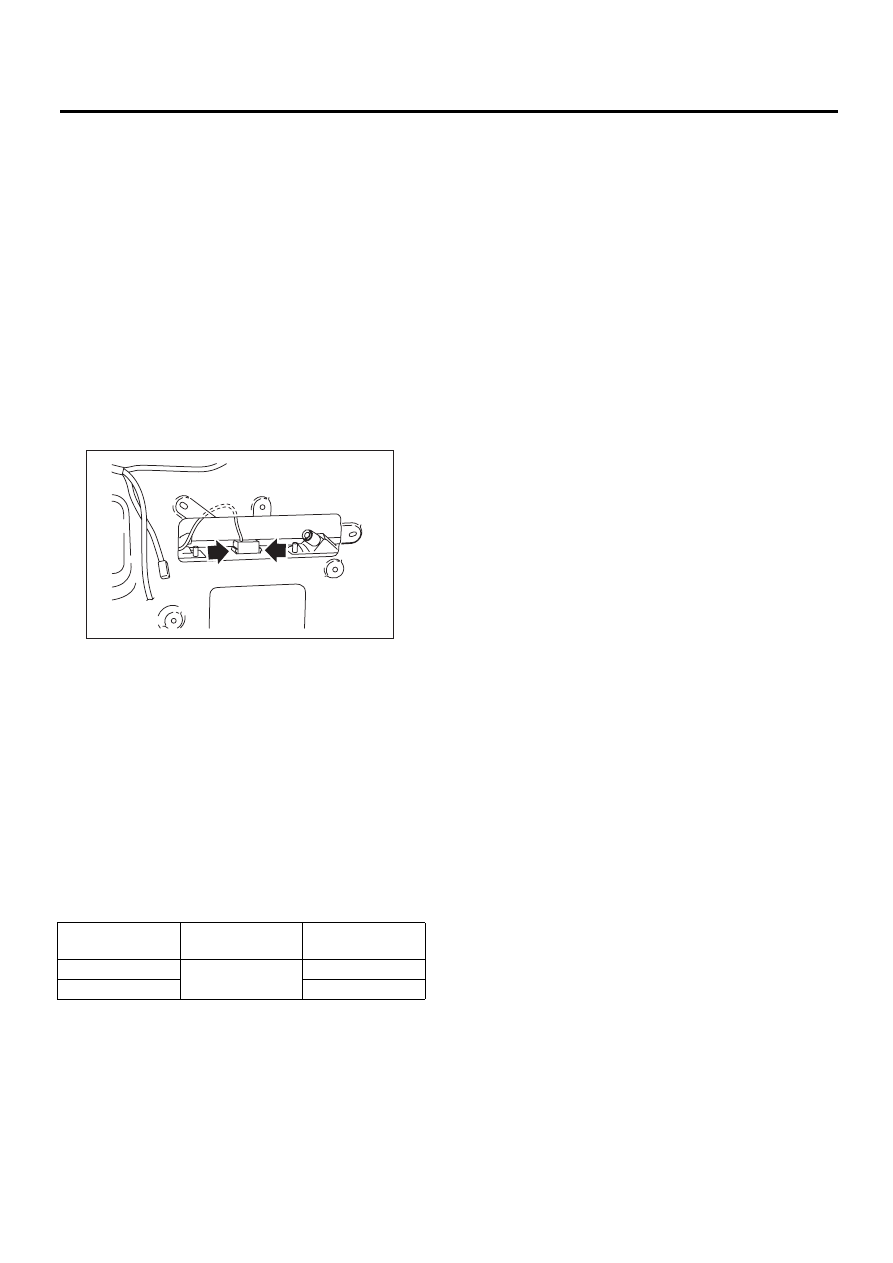

SL-35

Переключатель отпирания дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

12.Переключатель отпирания

дверцы багажного отсека

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-51
, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-52, СНЯТИЕ,
 Деко-
ративная накладка дверцы багажного отсека>
3) Отсоедините разъем жгута проводов пере-
ключателя отпирания дверцы багажного отсе-
ка.
4) Удерживая крючок переключателя отпира-
ния дверцы багажного отсека, снимите пере-
ключатель отпирания дверцы багажного отсе-
ка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
дверцы багажного отсека работает нормально.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов пере-
ключателя отпирания дверцы багажного отсе-
ка.
2) Проверьте проводимость между клеммами
разъема переключателя отпирания дверцы ба-
гажного отсека.

В случае разрыва цепи, замените переключа-
тель отпирания дверцы багажного отсека.

Положение пере-

ключателя

Клеммы

Номинальное

значение

Открыт

№ 1 и № 2:

Менее 1 Ом

Закрыт

1 MОм или более

SL-00458
