SL-24

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

8. ПРОВЕРКА ОСВЕЩЕНИЯ САЛОНА

9. ПРОВЕРКА РАБОТЫ ФОНАРЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ОСВЕЩЕНИЯ САЛОНА.
Убедитесь в том, что освещение салона включается
после перевода выключателя освещения салона в
положении ON.

Включается ли освеще-
ние салона?

Переходите к ша-
гу 2.

Проверьте цепь
освещения сало-
на.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ПЛАФО-
НОМ ОСВЕЩЕНИЯ САЛОНА И ЦЕНТРАЛЬНЫМ
БЛОКОМ УПРАВЛЕНИЯ.
1) Отсоедините разъем жгута проводов централь-
ного блока управления и разъем жгута проводов ос-
вещения салона.
2) Измерьте сопротивление между клеммой разъ-
ема жгута проводов центрального блока управления
и клеммой разъема жгута проводов освещения са-
лона.

Разъемы и клеммы

Модели, укомплектованные развлекательным
центром для пассажиров задних сидений

(B280) № 3 — (R250) № 2:

Модели, не укомплектованные развлекатель-
ным центром для пассажиров задних сидений

(B280) № 3 — (R52) № 2:

Сопротивление состав-
ляет менее 10 Ом?

Цепь освещения
салона исправна.

Проверьте жгут
проводов между
центральным
блоком управле-
ния и плафоном
освещения сало-
на на наличие
разрыва в цепи
или короткого за-
мыкания.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАБОТЫ ФОНАРЕЙ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ.
Убедитесь в том, что лампа аварийной сигнализации
мигает при переводе выключателя аварийной сигна-
лизации в положении ОN.

Лампа аварийной сигна-
лизации мигает?

Переходите к ша-
гу 2.

Проверьте цепь
аварийной сигна-
лизации.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА НА ФОНАРИ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем жгута проводов датчика
системы предупреждения ключа зажигания.
3) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
4) Переведите замок зажигания в положение ON.
5) Выберите в главном меню пункт {Integ. unit}.
6) Выберите пункт {ECM customizing}.
7) Проверьте пункт {Hazard answer-back setup}, пос-
ле чего, при необходимости, измените настройку па-
раметра на ON.
8) Выберите пункт {Current Data Display & Save}.
9) Проверьте выходной сигнал аварийной сигнали-
зации от центрального блока управления при нажа-
тии кнопки LOCK/UNLOCK на пульте дистанционно-
го управления.

Подается ли выходной
сигнал после нажатия
кнопки LOCK/UNLOCK
на пульте дистанционно-
го управления?

Переходите к ша-
гу 3.

Проверьте цент-
ральный блок уп-
равления. <См.
LAN(diag)-2
, Ба-
зовая процедура
диагностики.>

3

ПРОВЕРКА ЦЕПИ ФОНАРЕЙ АВАРИЙНОЙ СИГНА-
ЛИЗАЦИИ.
1) Отсоедините разъем жгута проводов от цент-
рального блока управления.
2) Отсоедините разъем жгута проводов блока ука-
зателей поворотов и аварийной сигнализации.
3) Измерьте сопротивление между клеммами разъ-
ема жгута проводов.

Разъемы и клеммы

(B280) № 12 — № 8:

Сопротивление состав-
ляет менее 10 Ом?

Проверьте цент-
ральный блок уп-
равления. <См.
LAN(diag)-2
, Ба-
зовая процедура
диагностики.>

Устраните неис-
правность в жгу-
те проводов.

SL-25

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

10.ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ.
Проверьте входной сигнал от выключателя за-
мка двери к центральному блоку управления, ис-
пользуя Subaru Select Monitor.
1) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
2) Переведите замок зажигания в положение
ON.
3) Выберите в главном меню пункт {Integ. unit}.
4) Выберите пункт {Current Data Display & Save}.
5) Проверьте входной сигнал на центральный
блок управления, приводя в действие выключа-
тель замка двери.

Отображается ли на дисплее
нормальный входной сигнал,
при переводе выключателя
замка двери в положение
LOCK/UNLOCK?

Выключатель за-
мка двери испра-
вен.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЦЕПИ ВЫКЛЮЧАТЕЛЯ ЗАМКА
ДВЕРИ.
1) Отсоедините разъем жгута проводов от цент-
рального блока управления.
2) Измерьте сопротивление между клеммой
разъема жгута проводов и массой кузова при пе-
реводе выключателя замка двери в положение
LOCK.

Разъемы и клеммы

(i84) № 15 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА ЦЕПИ ВЫКЛЮЧАТЕЛЯ ЗАМКА
ДВЕРИ.
Измерьте сопротивление между клеммой разъ-
ема жгута проводов и массой кузова, переведя
выключатель замка двери в положение
UNLOCK.

Разъемы и клеммы

(i84) № 29 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Выключатель за-
мка двери испра-
вен.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ.
1) Отсоедините разъем жгута проводов выклю-
чателя замка двери.
2) Измерьте сопротивление между клеммами
выключателя замка двери при его переводе в
положение LOCK.

Разъемы и клеммы

Модель с левосторонним управлением

(D7) № 5 — № 9:

Модель с правосторонним управлением

(D7) № 1 — № 15:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 5.

Замените выклю-
чатель замка
двери.

5

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ.
Измерьте сопротивление между клеммами вы-
ключателя замка двери, переведя выключатель
замка двери в положение UNLOCK.

Разъемы и клеммы

Модель с левосторонним управлением

(D7) № 5 — № 8:

Модель с правосторонним управлением

(D7) № 1 — № 16:

Сопротивление составляет
менее 1 Ом?

Проверьте жгут
проводов между
центральным
блоком управле-
ния и выключате-
лем замка двери
на наличие раз-
рыва в цепи или
короткого замы-
кания.

Замените выклю-
чатель замка
двери.

SL-26

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

11.ПРОВЕРКА ПОДСВЕТКИ ЗАМКА ЗАЖИГАНИЯ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
Снимите и визуально проверьте плавкий предох-
ранитель № 14 (в блоке главных предохраните-
лей).

Предохранитель перегорел? Замените пре-

дохранитель но-
вым.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЦЕПИ ПИТАНИЯ.
1) Отсоедините разъем жгута проводов под-
светки замка зажигания.
2) Измерьте напряжение между клеммой разъ-
ема жгута проводов и массой кузова.

Разъемы и клеммы

(B414) № 2 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 3.

Проверьте жгут
проводов между
подсветкой за-
мка зажигания и
плавким предох-
ранителем на на-
личие разрыва в
цепи или корот-
кого замыкания.

3

ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ЗАМКА ЗАЖИ-
ГАНИЯ.
1) Отсоедините разъем центрального блока уп-
равления и разъем подсветки замка зажигания.
2) Измерьте сопротивление между клеммой
разъема жгута проводов центрального блока уп-
равления и клеммой разъема жгута проводов
подсветки замка зажигания.

Разъемы и клеммы

(B280) № 4 — № 1:

Сопротивление составляет
менее 10 Ом?

Замените лампу
подсветки замка
зажигания но-
вой. <См. LI-38

СНЯТИЕ, Под-
светка замка за-
жигания.>

Проверьте жгут
проводов между
центральным
блоком управле-
ния и подсветкой
замка зажигания
на наличие раз-
рыва в цепи или
короткого замы-
кания.

SL-27

Внутренняя ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

4. Внутренняя ручка

передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку двери. <См.
EI-35,
 СНЯТИЕ, Внутренняя отделка двери.>
2) Снимите тросик с держателя тросика.
3) Отверните винты и переместите внутреннюю
ручку двери назад, чтобы снять ее с панели.

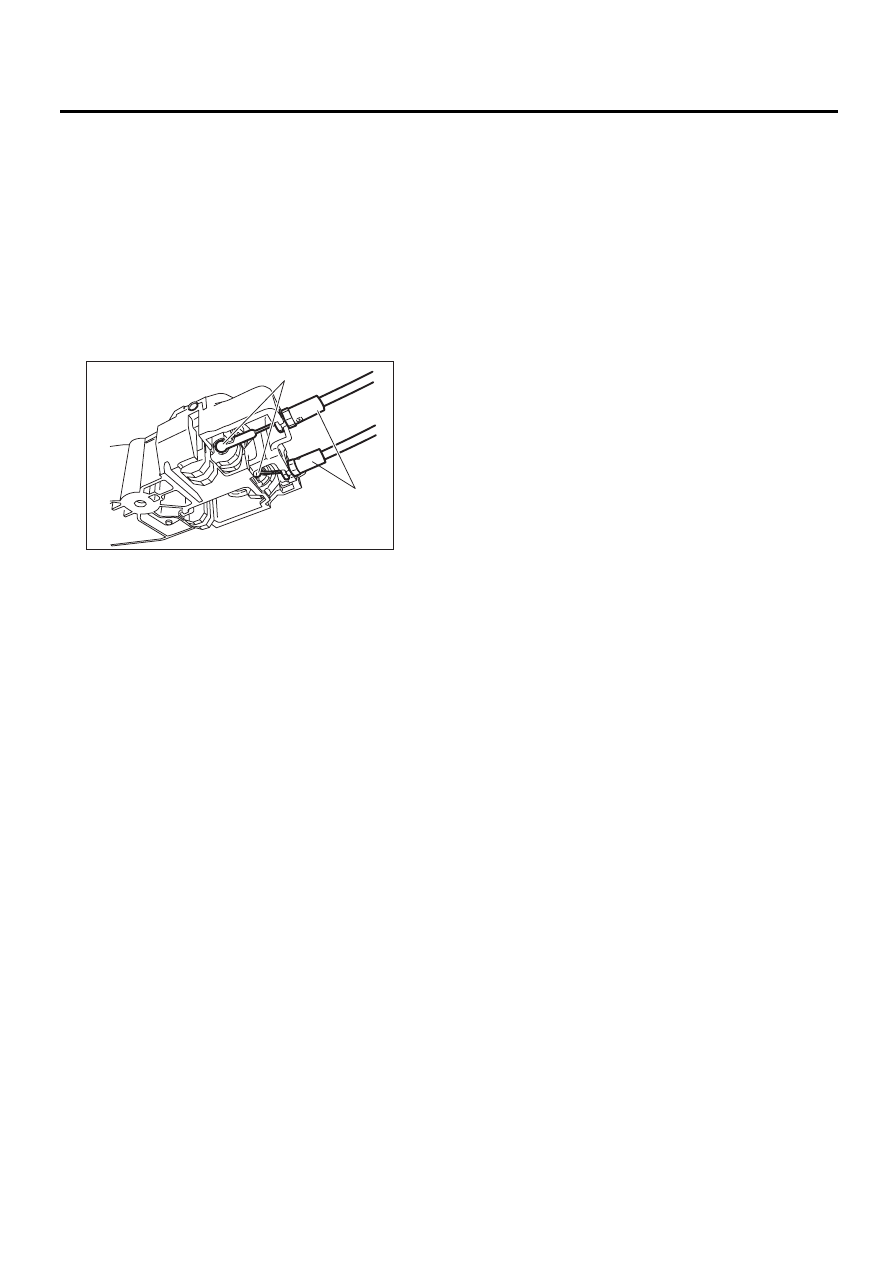

4) Снимите тросик (1).
5) Снимите наконечник тросика (2) и снимите
внутреннюю ручку двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки внутрен-
няя ручка двери работает нормально.

C: ПРОВЕРКА

1) Проверьте тросик ручки внутреннего уст-
ройства дистанционного управления и фикси-
рующую кнопку на предмет деформации. Рас-
прямите тросик в местах его деформации. В
противном случае, возможен сбой в работе.
Если тросик невозможно отремонтировать, за-
мените узел замка и привода замка передней
двери.
2) Убедитесь в том, что ручка внутреннего уст-
ройства дистанционного управления и фикси-
рующая кнопка работают нормально.

(2)

(1)

SL-00441
