Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 452





SL-4

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

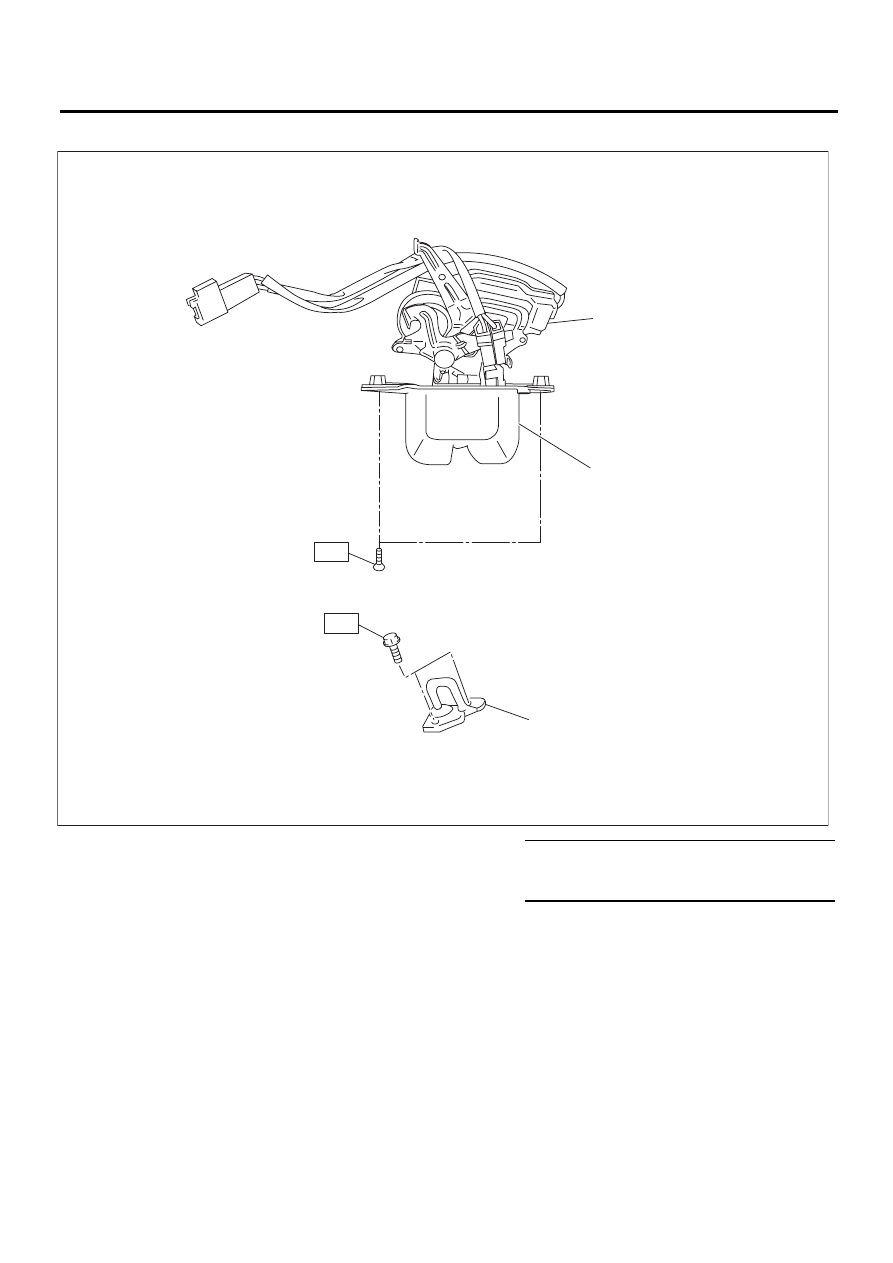

2. ЗАМОК ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

(1)

Привод дверцы багажного отсека





Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Замок дверцы багажного отсека





T1: 18 (1,8, 13,3)

(3)

Фиксатор



T2: 25 (2,5, 18,4)

SL-00437

T2

(1)

(2)

(3)

T1

SL-5

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

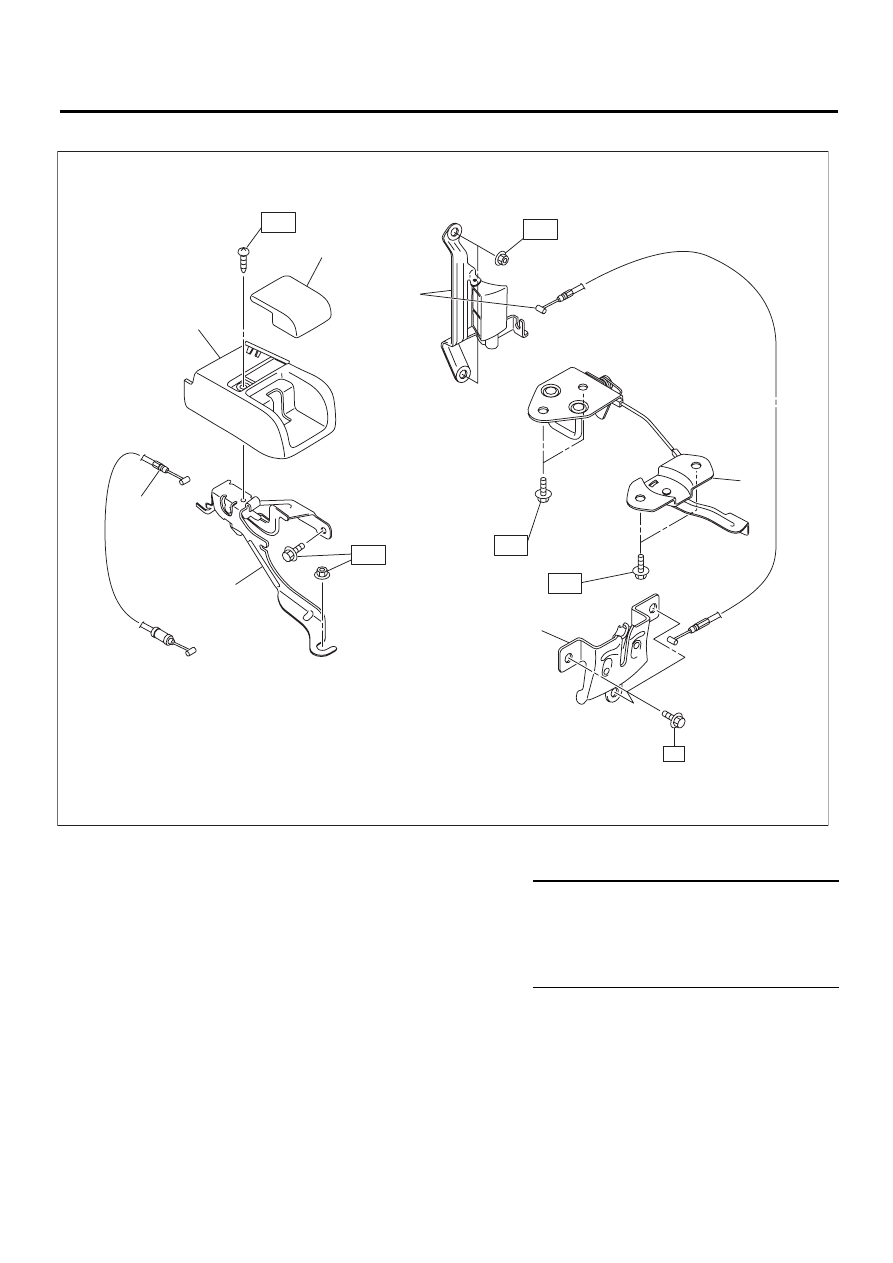

3. ЗАМОК КАПОТА И МЕХАНИЗМЫ ДИСТАНЦИОННОГО ОТКРЫВАНИЯ

(A)

Лючок топливного бака

(B)

Капот













(1)
(2)
(3)

(4)
(5)

Узел замка капота
Узел тросика капота
Узел тросика лючка топливного
бака
Рукоятка механизма отпирания
Корпус рычага отпирания капота

(6)

(7)




Узел рукоятки механизма
открывания
Рабочий рычаг капота



Момент затяжки: Нм (кгс-м, фунт-сила фут)

T1: 33,0 (3,36, 24,3)

T2: 7,5 (0,76, 5,5)

T3: 4,5 (0,46, 3,3)





T4: 25 (2,55, 18,4)

SL-00579

(2)

T1

(6)

(3)

(7)

(1)

(5)

(A)

(B)

(4)

T3

T4

T1

T2

T1

SL-6

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

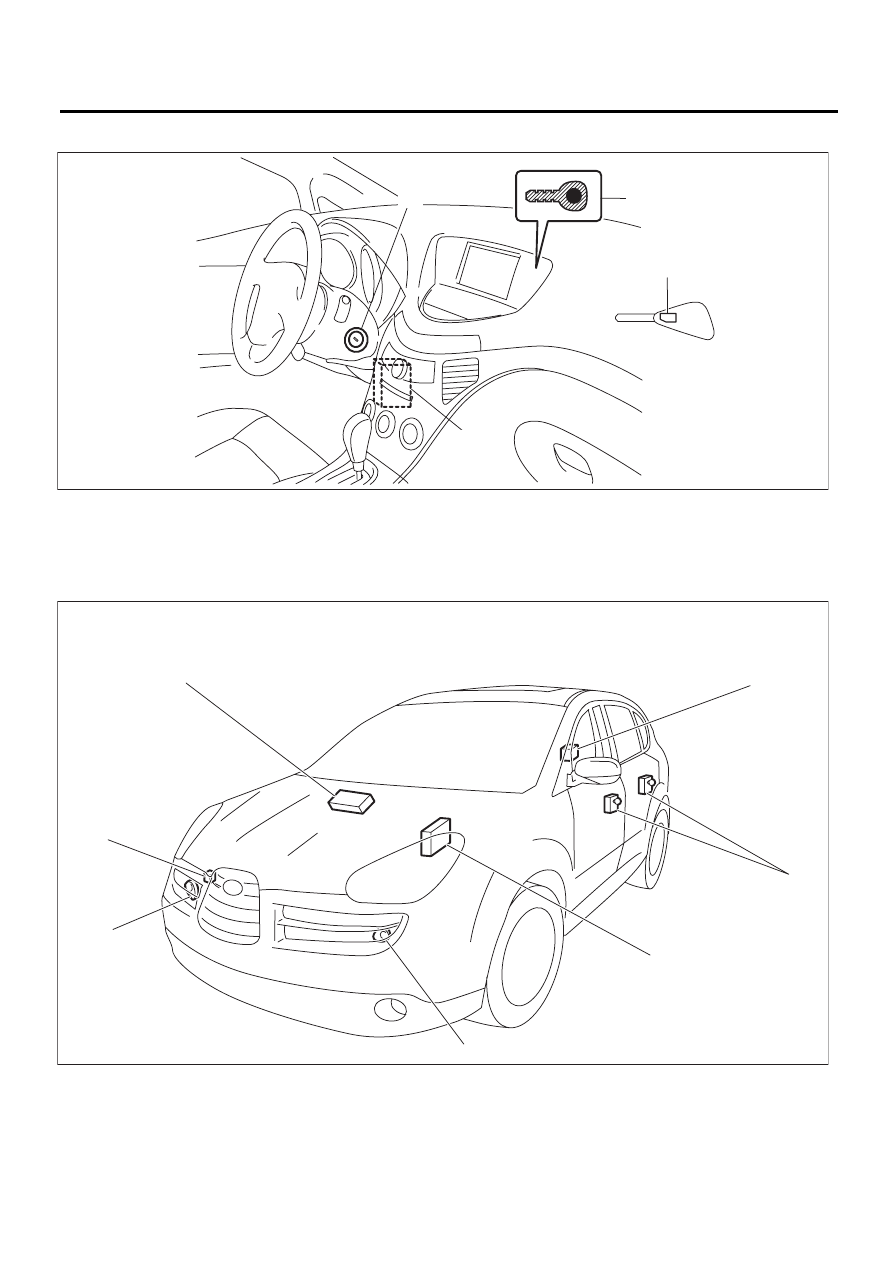

4. СИСТЕМА ИММОБИЛАЙЗЕРА

5. СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

(1)

Антенна

(3)

Центральный блок управления

(4)

Транспондер

(2)

Контрольная лампа противо-
угонной системы (светодиод)









(1)

Блок управления системы дистанцион-
ного управления замками автомобиля

(3)
(4)

Датчик открытия двери
Центральный блок управления

(5)
(6)

Звуковой сигнал
Звуковой сигнал системы дис-
танционного управления замка-
ми автомобиля

(2)

Переключатель отпирания дверцы ба-
гажного отсека

(1)

(2)

(3)

(4)

IM-00219

SL-00440

(2)

(3)

(4)

(5)

(5)

(6)

(1)

SL-7

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или сборке деталей, обязательно отсоедините провод мас-
сы от аккумуляторной батареи. В ходе ремонта аудиосистемы, блока управления и других узлов,
имеющих функцию памяти, сделайте запись содержания памяти до отсоединения провода массы от
аккумуляторной батареи. В противном случае содержимое памяти сотрется после отсоединения.
• Соберите детали в порядке, обратном разборке, если не указан иной способ.
• Отрегулируйте детали в соответствии с техническими характеристиками, если они приведены в
этом руководстве.
• Во время сборки надежно подсоедините разъемы.
• После сборки убедитесь, что функциональные элементы работают должным образом.
• Жгут проводов системы подушек безопасности проложен рядом с электрическими деталями и
переключателями.
• Запрещается подключение электрических тестеров к жгутам проводов или цепям разъемов сис-
темы подушек безопасности.
• Соблюдайте осторожность при проведении каких-либо работ по техническому обслуживанию ци-
линдра ключа зажигания, чтобы не повредить жгут проводов системы подушек безопасности.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

(925580000)

СЪЕМНИК

Используется для снятия фиксаторов внут-
ренней отделки автомобиля.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Используется для измерения сопротивления и напряжения.

Дрель

Используется для замены замка зажигания.

Съемник фиксатора

Используется для снятия внутренней отделки автомобиля.

Плоскогубцы

Применяются для снятия различных зажимов и хомутов.

Насадка TORX

®

T20

Используется для снятия и установки наружной ручки двери.

ST-925580000
