Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 451





SE-40

Система сиденья с электроприводом

СИДЕНЬЯ

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

SL

Страница

1.

Общие сведения .......................................................................................2

2.

Система управления замками дверей  ...................................................8

3.

Система дистанционного управления замками автомобиля .............14

4.

Внутренняя ручка передней двери  ......................................................27

5.

Наружная ручка передней двери .........................................................28

6.

Узел замка и привода замка передней двери  ....................................29

7.

Привод замка передней двери .............................................................30

8.

Внутренняя ручка задней двери  ..........................................................31

9.

Наружная ручка задней двери  .............................................................32

10.

Узел замка и привода замка задней двери  ........................................33

11.

Привод замка задней двери  .................................................................34

12.

Переключатель отпирания дверцы багажного отсека  ......................35

13.

Узел замка дверцы багажного отсека .................................................36

14.

Узел замка капота  .................................................................................37

15.

Механизмы дистанционного открывания  ............................................38

16.

Замок зажигания ....................................................................................39

17.

Цилиндры замков ...................................................................................40

18.

Блок управления системы дистанционного управления
замками автомобиля  .............................................................................41

19.

Центральный блок управления  ............................................................42

20.

Пульт дистанционного управления  ......................................................43

21.

Блок управления иммобилайзера  ........................................................45

22.

Антенна иммобилайзера  .......................................................................46

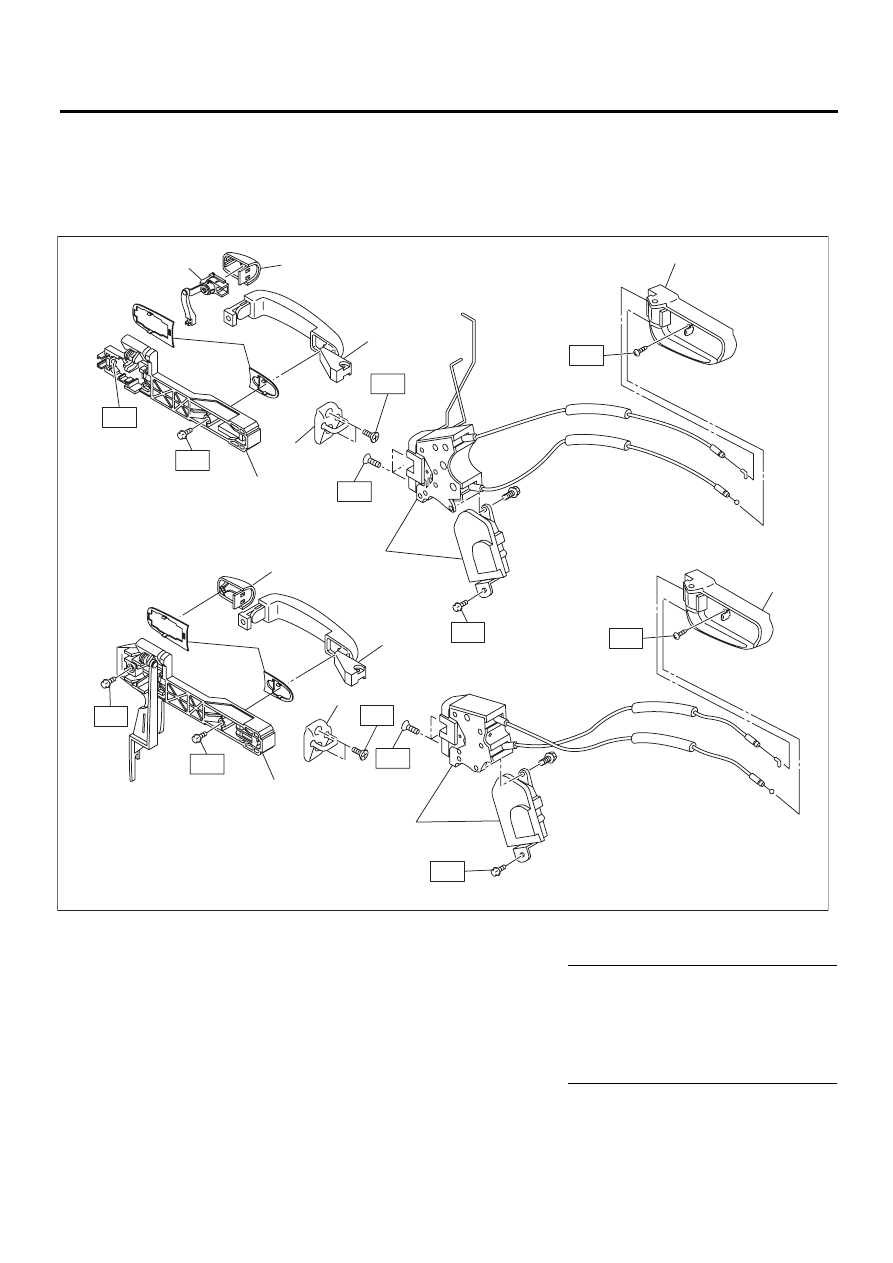

SL-2

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

1. Общие сведения

A: УЗЕЛ

1. УЗЕЛ ЗАМКА ДВЕРИ

• Модели без двойного замка

(A) Передняя дверь

(B)

Задняя дверь

















(1)
(2)

(3)
(4)
(5)

Узел внутренней ручки двери
Узел замка и привода замка
передней двери
Наружная ручка двери
Цилиндр замка (выключатель)
Фиксатор

(6)

(7)
(8)
(9)



Узел замка и привода замка за-
дней двери
Крышка наружной ручки двери
Проставка наружной ручки двери
Узел основания наружной ручки
двери


Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

T1: 6,5 (0,66, 4,8)

T2: 7,5 (0,76, 5,5)

T3: 18 (1,8, 13,3)

T4: 1,5 (0,15, 1,1)

(9)

T1

(B)

(A)

T3

(5)

(9)

(2)

(1)

(1)

T3

(5)

(6)

T2

T1

(3)

(7)

(4)

(8)

T2

(3)

(7)

T2

T2

(8)

T2

T2

T4

T4

SL-00541

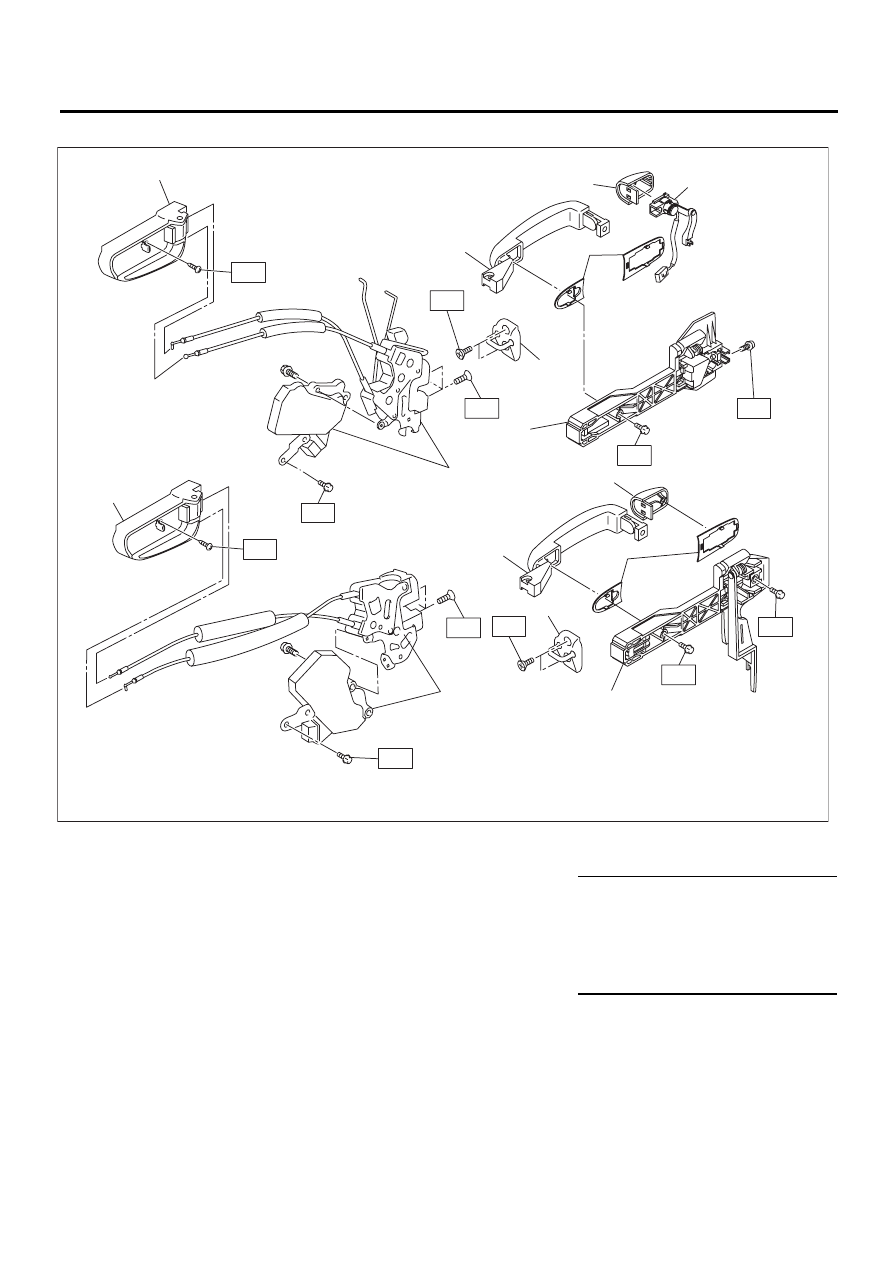

SL-3

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

• Модели с двойными замками

(A)

Передняя дверь

(B)

Задняя дверь

















(1)
(2)

(3)
(4)
(5)

Узел внутренней ручки двери
Узел замка и привода замка пе-
редней двери
Наружная ручка двери
Цилиндр замка (выключатель)
Фиксатор

(6)

(7)
(8)
(9)



Узел замка и привода замка за-
дней двери
Крышка наружной ручки двери
Проставка наружной ручки двери
Узел основания наружной ручки
двери


Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

T1: 6,5 (0,66, 4,8)

T2: 7,5 (0,76, 5,5)

T3: 18 (1,8, 13)

T4: 1,5 (0,15, 1,1)

(9)

T1

(B)

(A)

T3

(5)

(9)

(2)

(1)

(1)

T3

(5)

(6)

T2

T1

(3)

(7)

(4)

(8)

(3)

(7)

T2

T2

(8)

T2

T2

T4

T4

SL-00577

T2
