Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 430





GW-10

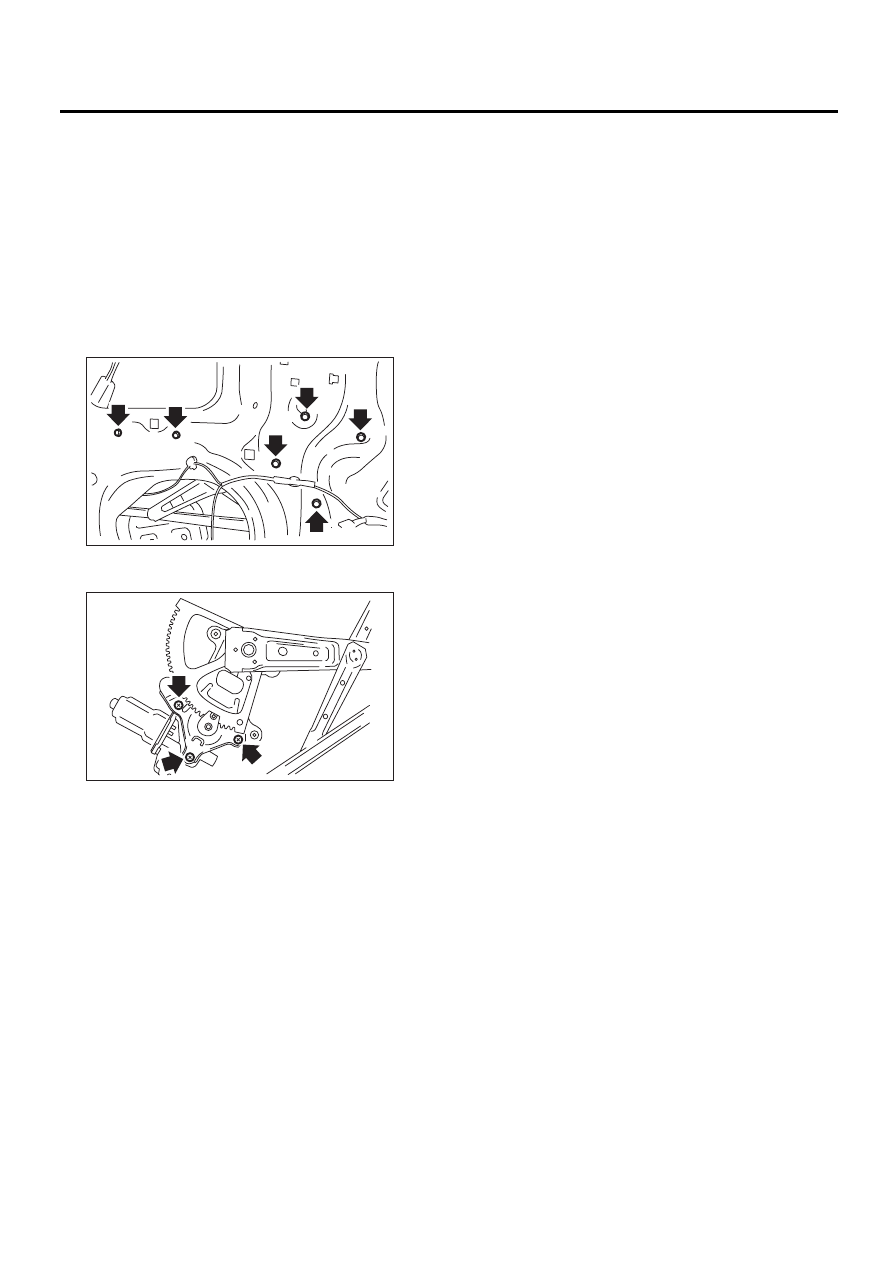

Узел механизма стеклоподъемника и электродвигателя передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

5. Узел механизма

стеклоподъемника
и электродвигателя
передней двери

A: СНЯТИЕ

1) Снимите стекло двери. <См. GW-9, СНЯТИЕ,
Стекло передней двери.>
2) Отсоедините разъем электродвигателя.
3) Отверните четыре болта и две гайки, чтобы
снять узел механизма стеклоподъемника.

4) Отверните винты, чтобы снять узел электро-
двигателя.

ПРИМЕЧАНИЕ:
При снятии узла электродвигателя надежно
закрепите рычаг. В противном случае, рычаг
механизма стеклоподъемника будет переме-
щаться за счет усилия балансирной пружины.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.  <См. GW

-3, СТЕКЛО

ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведе-
ния.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния на клеммы разъема электродвигателя,
электродвигатель электростеклоподъемника
работает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00481

GW-00482

GW-11

Система дистанционного управления зеркалом

СТЕКЛА/ОКНА/ЗЕРКАЛА

6. Система дистанционного

управления зеркалом

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-228, Система дистанционного управ-
ления зеркалом.>

B: ПРОВЕРКА

Проявление неисправ-

ности

Порядок устранения

Не действуют все функ-
ции.

1. Предохранитель (F/B № 6)
2. Переключатель зеркала
3. Жгут проводов

Не работает электро-
двигатель зеркала с
одной стороны.

1. Переключатель зеркала
2. Электродвигатель зеркала
3. Жгут проводов

Не работает обогрева-
тель зеркала.

1. Переключатель зеркала
2. Обогреватель зеркала
3. Жгут проводов

GW-12

Колпак зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

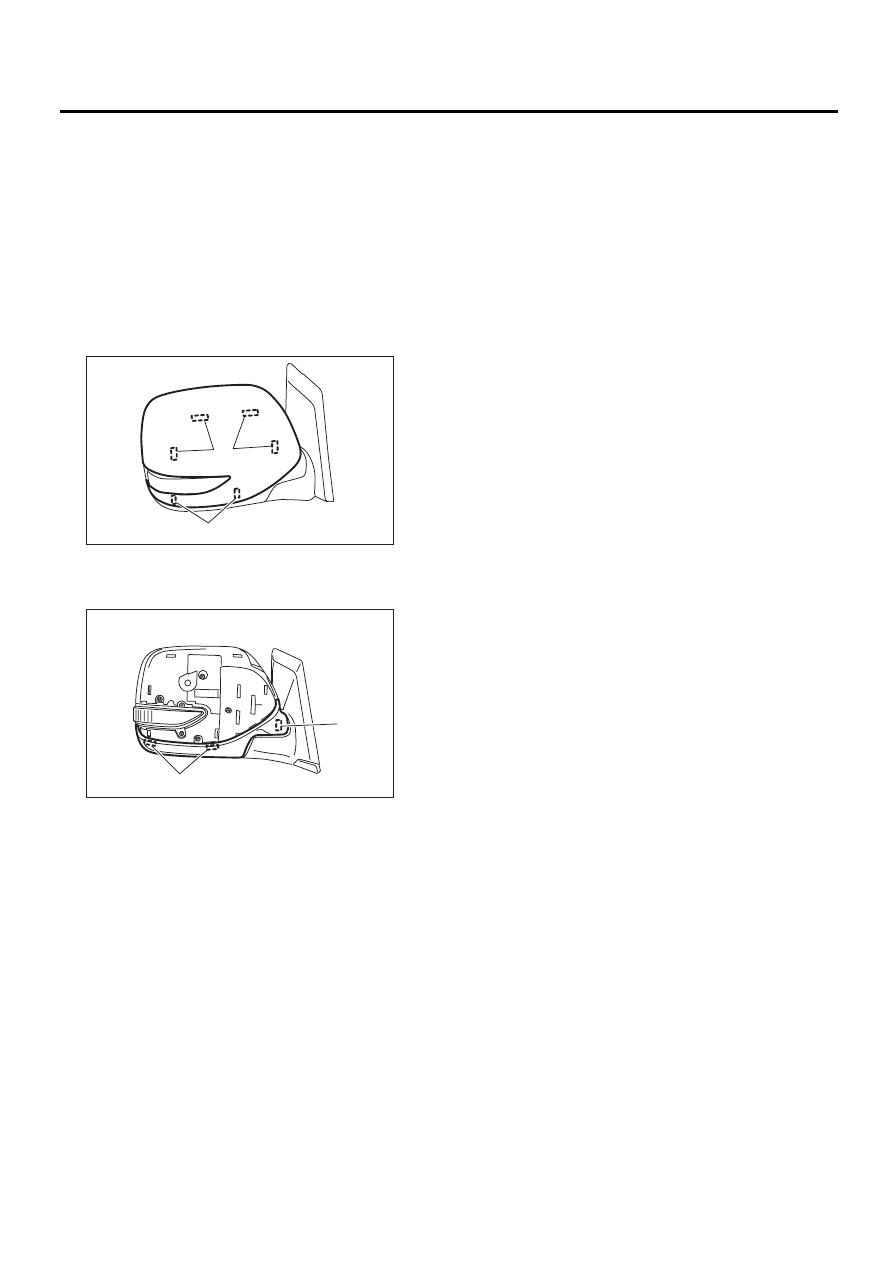

7. Колпак зеркала

A: ЗАМЕНА

ОСТОРОЖНО:
Не прикладывайте чрезмерное усилие при
снятии колпака зеркала. Можно повредить
нижние крючки.
1) Снимите наружное зеркало. <См. GW-15,
ЗАМЕНА, Наружное зеркало.>
2) Высвободите прорези (А) с внутренней сто-
роны наружного зеркала и снимите колпак зер-
кала.

3) Высвободите прорези (А) с внутренней сто-
роны наружного зеркала, а также прорези (В),
и снимите накладку зеркала.

ОСТОРОЖНО:
Прорези (В) не могут быть высвобождены с
внутренней стороны наружного зеркала.
Соблюдайте осторожность, чтобы не повре-
дить эти прорези при высвобождении.
4) Надежно установите колпак зеркала и фик-
сатор (А) накладки зеркала.

(A)

(A)

GW-00614

GW-00615

(A)

(B)

GW-13

Узел наружного зеркала

СТЕКЛА/ОКНА/ЗЕРКАЛА

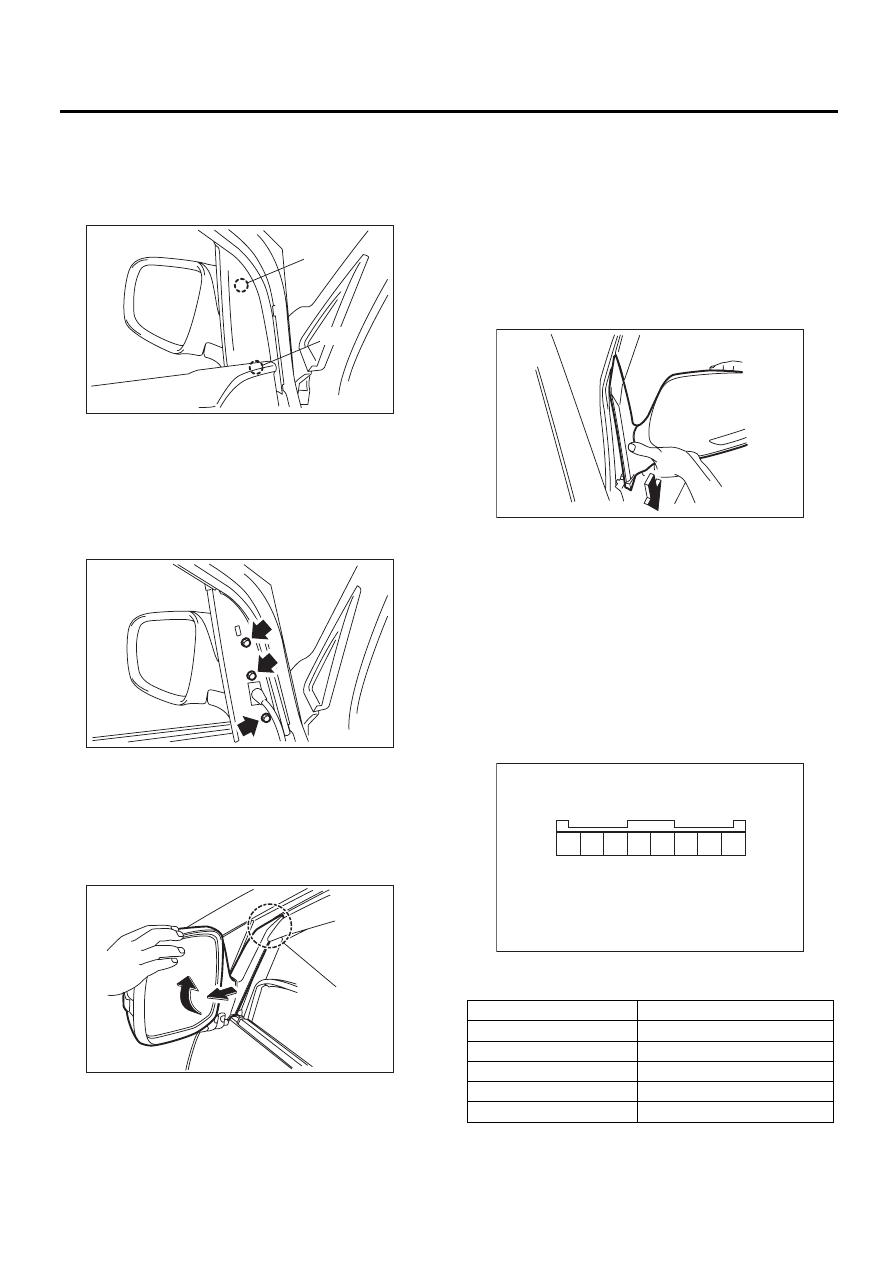

8. Узел наружного зеркала

A: СНЯТИЕ

1) Снимите крышку усилительной косынки зер-
кала.

2) Снимите внутреннюю отделку двери. <См.
EI-35,
 СНЯТИЕ, Внутренняя отделка двери.>
3) Отсоедините разъем зеркала.
4) Отверните винты.

5) Снимите узел наружного зеркала  (модель
без солнцезащитного козырька двери).
6) Используя верхнюю часть (А) узла зеркала в
качестве точки опоры, отведите зеркало
вверх, одновременно отводя его нижнюю часть
наружу  (модель с солнцезащитным козырьком
двери).

ОСТОРОЖНО:
• Не прикладывайте чрезмерное усилие
при снятии зеркала. В противном случае, су-
ществует возможность повреждения солн-
цезащитного козырька двери.
• Во избежание повреждения солнцезащит-
ного козырька двери и узла зеркала, защи-
тите их клейкой лентой.
7) Чтобы снять узел зеркала с кузова автомо-
биля, отведите его вниз  (модель с солнцеза-
щитным козырьком двери).

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW(MIRROR)

-5

УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Убедитесь в том, что после подачи на клеммы
напряжения аккумулятора зеркало заднего ви-
да нормально перемещается.

• Система дистанционного управления левым
зеркалом

(1) Вставной пружинный зажим

(2) Крючок

GW-00484

(2)

(1)

GW-00483

(A)

GW-00616

Перемещение зеркала

Клемма №

OFF

 —

UP (вверх)

6 (+) и 5 (–)

DOWN (вниз)

5 (+) и 6 (–)

LEFT (влево)

8 (+) и 7 (–)

RIGHT (вправо)

7 (+) и 8 (–)

GW-00617

GW-00485

5

4

3

8

7

6

2

1
