GW-6

Система электростеклоподъемников

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. Система электростеклоподъемников

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-219, Система электростеклоподъемников.>

B: ПРОВЕРКА

Проявление неисправности

Порядок устранения

Все электростеклоподъемники стекол не работают.

1. Предохранитель (SBF-4)
2. Прерыватель цепи электростеклоподъемника
3. Реле электростеклоподъемника
4. Жгут проводов
5. Центральный блок управления

Не работает один конкретный стеклоподъемник.

1. Главный переключатель электростеклоподъемника
2. Вспомогательный переключатель электростеклоподъ-
емника
3. Электродвигатель электростеклоподъемника
4. Жгут проводов

Не работает функция “Window Lock” (Блокировка стекла).

Главный переключатель электростеклоподъемника

GW-7

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

3. Блок кнопок управления

электростеклоподъемника

A: СНЯТИЕ

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

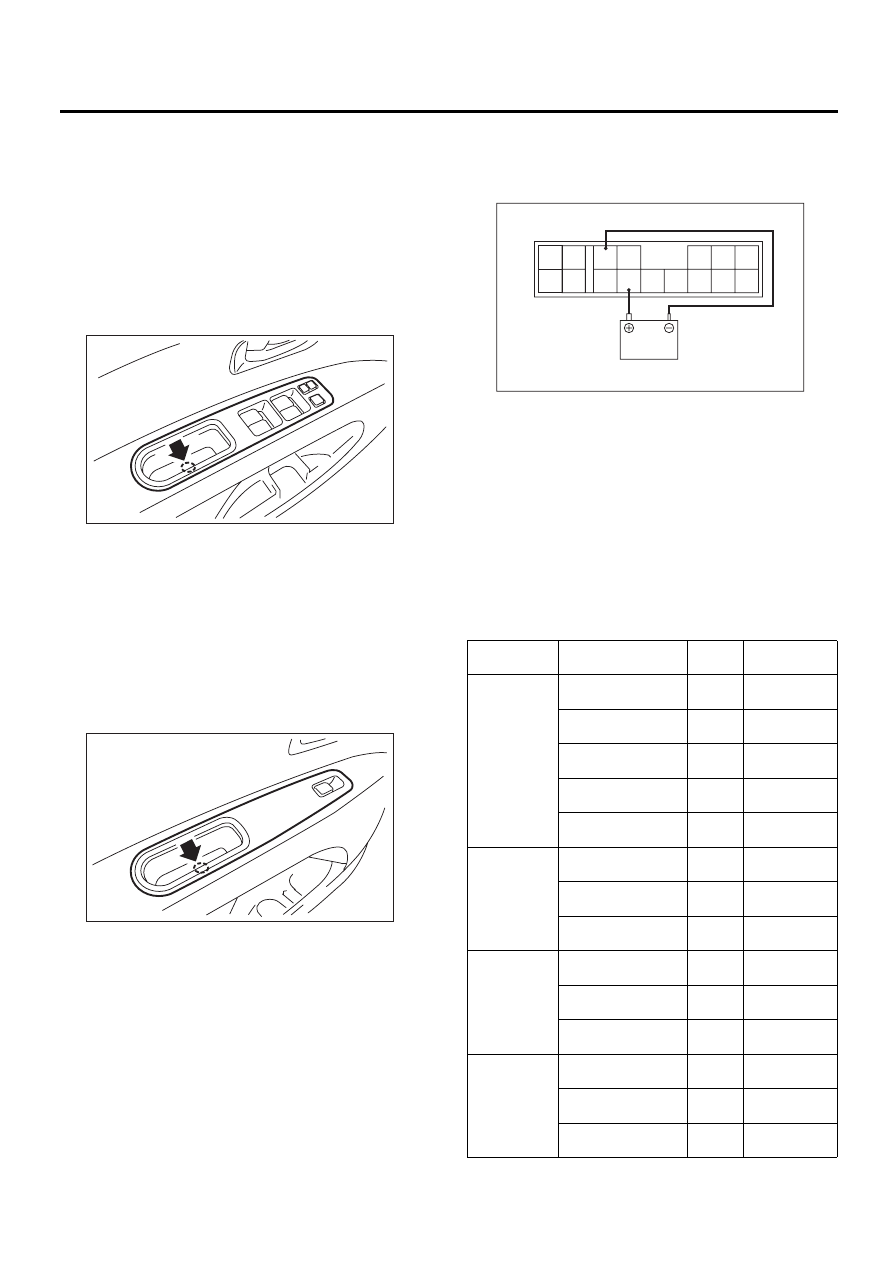

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку, установленную в ручку за-
крытия двери, и отверните винт.
3) Снимите узел крышки блока кнопок управ-
ления электростеклоподъемника.

4) Отсоедините разъем жгута проводов.
5) Высвободите лапку и снимите узел главного
переключателя электростеклоподъемника.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините провод массы от аккумулятора.
2) Снимите крышку, установленную в ручку за-
крытия двери, и отверните винт.
3) Снимите узел крышки блока кнопок управ-
ления электростеклоподъемника.

4) Отсоедините разъем.
5) Высвободите лапку и снимите вспомога-
тельный переключатель электростеклоподъ-
емника.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление переключателя.

ПРИМЕЧАНИЕ:
• Убедитесь, что во время измерения сопро-
тивления на клемму подается напряжение ак-
кумулятора, так как главный переключатель
управляется микропроцессором.
Модель с левым расположением рулевого ко-
леса: № 13 (+) и № 5 (–)
Модель с правым расположением рулевого ко-
леса: № 12 (+) и № 1 (–)
• Убедитесь, что сопротивление выключателя
блокировки окна измеряется при положении
РАЗБЛОКИРОВАНО.
• Модель с левосторонним управлением

EI-01286

EI-01287

 Положение

пере-

ключателя

Клем-

ма №

Номиналь-

ное значение

Блок кно-

пок двери

водителя

AUTO UP (автома-

тически вверх)

13 и 2

1 и 5

 Менее 1 Ом

UP (вверх)

13 и 2

1 и 5

Менее 1 Ом

OFF

2 и 5
1 и 5

 Менее 1 Ом

DOWN (вниз)

13 и 1

2 и 5

 Менее 1 Ом

AUTO DOWN (ав-

томатически вниз)

13 и 1

2 и 5

 Менее 1 Ом

Блок кно-

пок двери

переднего

пассажира

UP (вверх)

13 и 6

7 и 5

 Менее 1 Ом

OFF

6 и 5
7 и 5

 Менее 1 Ом

DOWN (вниз)

13 и 7

6 и 5

 Менее 1 Ом

Блок кно-

пок правого

заднего си-

денья

UP (вверх)

13 и 16

15 и 5

 Менее 1 Ом

OFF

5 и 16
15 и 5

 Менее 1 Ом

DOWN (вниз)

13 и 15

16 и 5

 Менее 1 Ом

Блок кно-

пок левой

задней две-

ри

UP (вверх)

13 и 11

10 и 5

Менее 1 Ом

OFF

11 и 5
10 и 5

 Менее 1 Ом

DOWN (вниз)

13 и 10

11 и 5

 Менее 1 Ом

GW-00477

1

2

3

4

5

6

8

9

10

11

12

13

14

15

7

16

12V

GW-8

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

• Модель с правосторонним управлением

В случае неисправности, замените главный пе-
реключатель.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

Измерьте сопротивление переключателя.

В случае неисправности, замените вспомога-
тельный переключатель.

 Положение

пере-

ключателя

Клем-

ма №

Номиналь-

ное значение

Блок кнопок

двери води-

теля

AUTO UP (автома-

тически вверх)

12 и 6

7 и 1

 Менее 1 Ом

UP (вверх)

12 и 6

7 и 1

 Менее 1 Ом

OFF

6 и 1
7 и 1

 Менее 1 Ом

DOWN (вниз)

12 и 7,

6 и 1

 Менее 1 Ом

AUTO DOWN (ав-

томатически вниз)

12 и 7

 6 и 1

 Менее 1 Ом

Блок кнопок

двери пе-

реднего

пассажира

UP (вверх)

12 и 3

1 и 2

 Менее 1 Ом

OFF

1 и 3
1 и 2

Менее 1 Ом

DOWN (вниз)

12 и 2

1 и 3

 Менее 1 Ом

Блок кнопок

правого

заднего си-

денья

UP (вверх)

12 и 14

1 и 13

 Менее 1 Ом

OFF

1 и 14
1 и 13

 Менее 1 Ом

DOWN (вниз)

12 и 13

1 и 14

 Менее 1 Ом

Блок кнопок

левой за-

дней двери

UP (вверх)

12 и 10

1 и 9

 Менее 1 Ом

OFF

1 и 10

1 и 9

 Менее 1 Ом

DOWN (вниз)

12 и 9
1 и 10

 Менее 1 Ом

 Положение

пе-

реключателя

Клем-

ма №

Номиналь-

ное значение

Блок кнопок

двери перед-

него пассажи-

ра и задних

дверей

UP (вверх)

8 и 5
7 и 4

 Менее 1 Ом

OFF

6 и 5
7 и 4

 Менее 1 Ом

DOWN (вниз)

8 и 7
6 и 5

 Менее 1 Ом

GW-00478

1

2

3

4

5

6

7

8

GW-9

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

4. Стекло передней двери

A: СНЯТИЕ

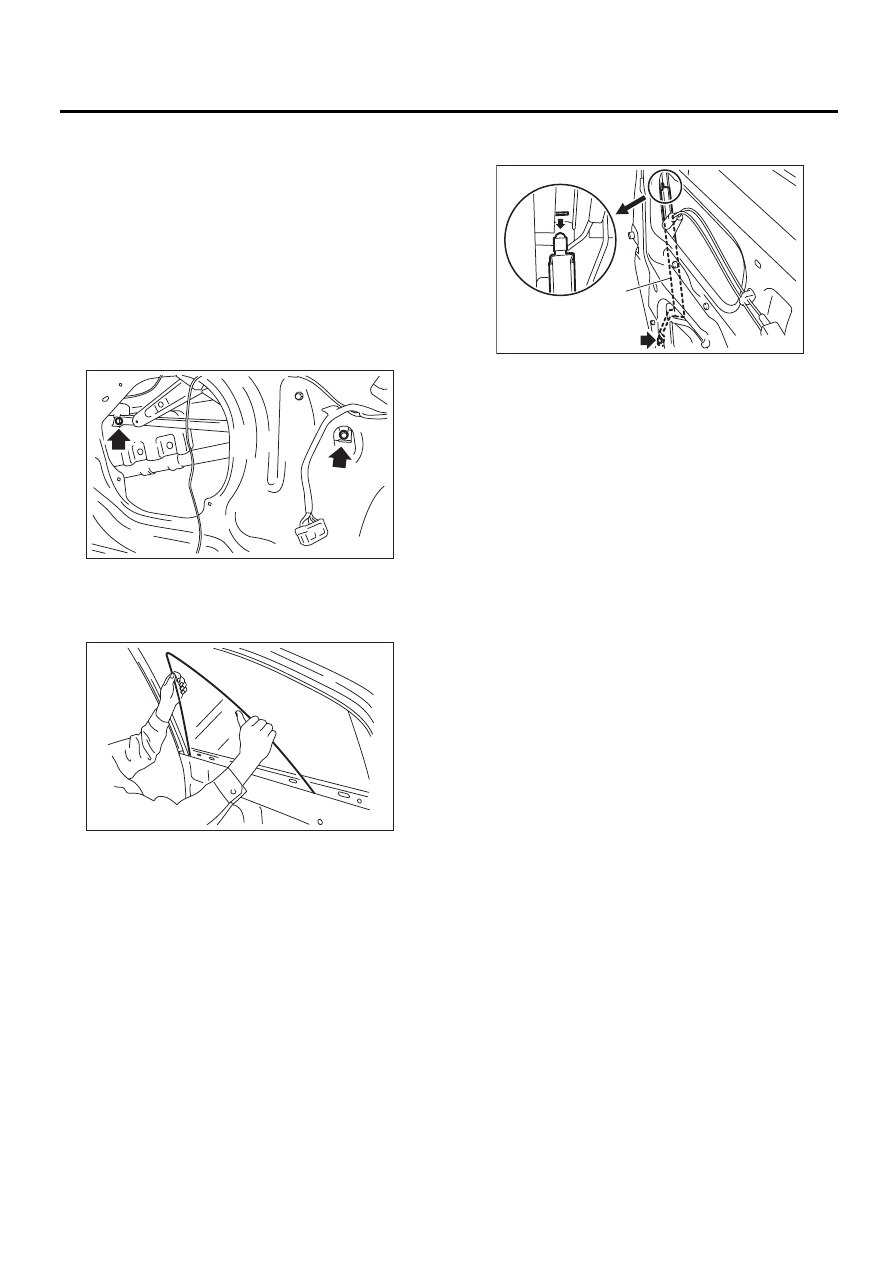

1) Снимите внутреннюю отделку передней
двери. <См. EI-35, СНЯТИЕ, Внутренняя отде-
лка двери.>
2) Снимите уплотнительное покрытие. <См.
EB-19
, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
3) Установите стекло в положение, показан-
ное на рисунке, при помощи переключателя
электростеклоподъемника, а затем отверните
две гайки через сервисные отверстия.

4) Отклоните стекло двери вперед, после чего
извлеките стекло двери из резиновой про-
кладки направляющей оконного стекла.
5) Снимите стекло двери.

ОСТОРОЖНО:
• Поскольку механизм привода может вый-
ти из зацепления, не переводите механизм
стеклоподъемника в направление закры-
тия после снятия стекла.
• Не допускайте ударов по стеклу и его пов-
реждений.

6) Отверните болт (А), после чего снимите на-
правляющую стекла двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что резиновая прокладка
направляющей оконного стекла надежно
установлена в раме двери и направляющей
стекла двери.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW

-3, СТЕКЛО

ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведе-
ния.>

GW-00479

GW-00480

GW-00565

(B)

(A)
