Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 420





ET-12

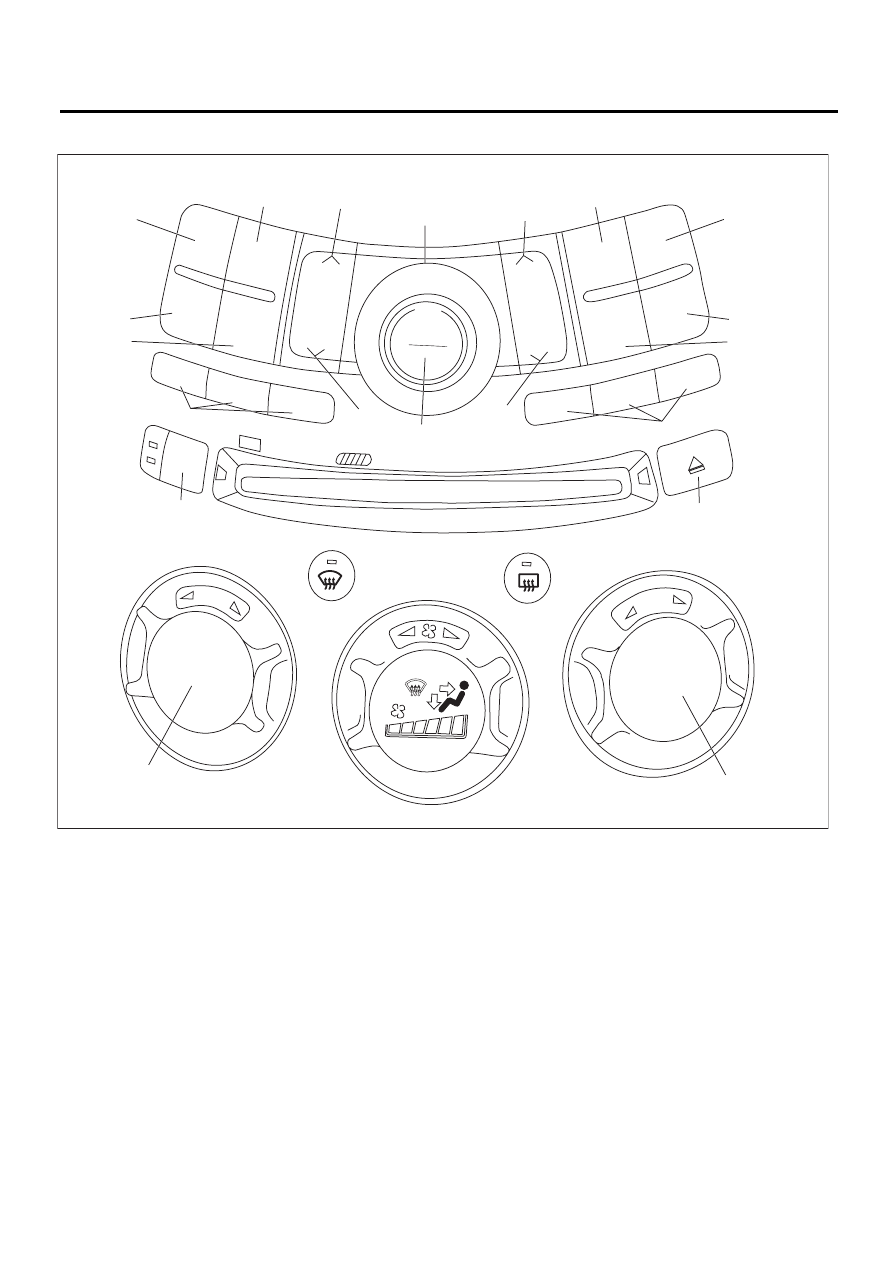

Панель управления

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

C: ПРОВЕРКА

*

: На модели с правосторонним управлением расположение кнопок иное.

ПРИМЕЧАНИЕ:
• Для режима самодиагностики аудиосистемы предусмотрена проверка цепей связи (состояние це-
пей связи между аудиосистемой и панелью управления), а также проверка выключателей и пере-
ключателей. Перед тем, как перейти к проверке выключателей и переключателей, проведите про-
верку цепей связи и убедитесь в том, что они находятся в исправном состоянии.
• Выполните проверку цепей связи, начиная с шага 1 режима самодиагностики и звукового сигнала
и заканчивая нажатием кнопок программирования с 1-ой по 3-ю в течение 15 секунд.  По истечении
15 секунд или более на дисплей будут выводиться ошибки связи.

(1) Кнопка ПОИСКА ВВЕРХ ПО ДИАПАЗОНУ

(7)

Кнопка SCAN

*

(13) Кнопка RSE AUX

*

(2) Кнопка ПОИСКА ВНИЗ ПО ДИАПАЗОНУ

*

(8)

Кнопка PUSH/POWER

(14) Кнопка AM WL/LM

*

(3) Кнопка TUNE TRACK UP

*

(9)

Регулятор уровня громкости

(15) Кнопка TONE/BAL

*

(4) Кнопка TUNE TRACK DOWN

*

(10) Кнопки программирования 1 — 6 (16) Кнопка LOAD

(5) Кнопка RPT

*

(11) Кнопка CD

*

(17) Кнопка EJECT

(6) Кнопка RDM

*

(12) Кнопка FM

*

(18) Дисплей показа температуры

FM

FM

TUNE

TUNE

TR

TRACK

CK

SEEK

SEEK

FLDR

FLDR

RPT

RPT

SCAN

SCA

N

TONE

ONE

BAL

BAL



RDM

RDM

SEEK

SEEK

FLDR

FLDR

TUNE

TUNE

TR

TRACK

CK

AM

AM

CD

CD

RSE

RSE

AUX

UX

LOAD

AD

MP3

MP3

FRONT

ONT

REAR

REAR

1

2

3

4

5

6

6CD CHANGER

6CD CHANGER

TEMP

TE

MP

VO

L



PUSH

PUSH

 P

 POWER

WER

(12)

(11)

(3)

(9)

(2)

(10)

(16)

(18)

(18)

(17)

(1)

(15)

(6)

(7)

(5)

(8)

(4)

(14)

(13)

(10)

A/S

A/S

ET-00267

ET-13

Панель управления

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

• Не нажимайте кнопки POWER (8), FM (12), AM (14), CD (11), RSE AUX (13) во время проведения са-
модиагностики. Нажатие этих кнопок приведет к выходу из режима самодиагностики.
• Отмена режима самодиагностики кнопкой CD возможна в тех случаях, когда в плеер вставлен
один или более компакт-дисков, а кнопкой RSE AUX в тех случаях, когда подсоединен развлека-
тельный центр для пассажиров задних сидений или дополнительное аудиоустройство.

1. САМОДИАГНОСТИКА ПАНЕЛИ УПРАВЛЕНИЯ И АУДИОСИСТЕМЫ

Шаг

Проверка

Да

Нет

1

УСТАНОВКА ПАРАМЕТРОВ РЕЖИМА САМО-
ДИАГНОСТИКИ НА ПАНЕЛИ УПРАВЛЕНИЯ.
1) Выключите аудиосистему, когда замок зажи-
гания находится в положении ACC или ON.
2) Удерживая в нажатом положении кнопки TUNE
UP и SEEK DOWN, нажмите кнопку RDM и удержи-
вайте ее в этом состоянии не менее 2 секунд.
3) Прозвучит звуковой сигнал, после чего систе-
ма перейдет в режим самодиагностики.

Включился ли режим само-
диагностики панели управ-
ления?

Переходите к
шагу 3.

Переходите к шагу
2.

2

ПРОВЕРКА ЗВУКОВОГО СИГНАЛА.

Прозвучал ли звуковой сиг-
нал перед переходом сис-
темы в режим самодиагнос-
тики?

Переходите к
шагу 6.

Проверьте соеди-
нение разъема жгу-
та проводов. Если
неисправность не-
исправности не вы-
явлены, устраните
неисправность в
аудиосистеме и па-
нели управления
или замените эти
узлы. <См. ET-15

СНЯТИЕ, Аудио-
система.> <См. AC-
33
, СНЯТИЕ, Па-
нель управления.>

3

ПРОВЕРКА СОСТОЯНИЯ ЦЕПИ СВЯЗИ
Нажмите кнопку программирования 1 и подтвер-
дите функцию дисплея показа температуры па-
нели управления.

Отображается ли на дисп-
лее показа температуры
сообщение «88» после на-
жатия кнопки?

Переходите к
шагу 4.

Переходите к шагу
5.

4

ПРОВЕРКА СОСТОЯНИЯ ЦЕПИ СВЯЗИ

Отображалось ли на левом
дисплее показа температу-
ры сообщение, описанное в
шаге 3?

 Замените аудио-
систему. <См.
ET-15, СНЯТИЕ,
Аудиосистема.>

 Замените панель
управления. <См.
AC-33
, СНЯТИЕ,
Панель управле-
ния.>

5

ПРОВЕРКА ВЫКЛЮЧАТЕЛЕЙ И ПЕРЕКЛЮЧА-
ТЕЛЕЙ
Измените положение каждого выключателя и пе-
реключателя, приведенного в таблице проверки
ниже, и проверьте сообщения в левом и правом
дисплее показа температуры.

Соответствуют ли сообще-
ния, приведенные в табли-
це проверки, положениям
выключателей и переклю-
чателей? <См. ET-14, ТАБ-
ЛИЦА ПРОВЕРКИ ВЫКЛЮ-
ЧАТЕЛЕЙ И ПЕРЕКЛЮЧА-
ТЕЛЕЙ, ПРОВЕРКА,
Панель управления.>

<См. ET-15
СНЯТИЕ, Аудио-
система.>

<См. AC-33, СНЯ-
ТИЕ, Панель управ-
ления.>

6

ПРОВЕРКА ЭКРАНА НЕИСПРАВНОСТЕЙ.
1) Подсоедините разъем жгута проводов между
панелью управления и аудиосистемой.
2) Включите режим самодиагностики, выполнив
предусмотренные действия на панели управления.

Переключилась ли панель
управления в режим само-
диагностики неисправнос-
тей?

Переходите к
шагу 3.

Переходите к шагу
7.

7

ПРОВЕРКА ЭКРАНА НЕИСПРАВНОСТЕЙ.

Прозвучал ли звуковой сиг-
нал перед переходом сис-
темы в режим самодиагнос-
тики?

<См. ET-15
СНЯТИЕ, Аудио-
система.>

<См. ET-15, СНЯ-
ТИЕ, Аудиосисте-
ма.> <См. AC-33,
СНЯТИЕ, Панель
управления.>

ET-14

Панель управления

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

2. ТАБЛИЦА ПРОВЕРКИ ВЫКЛЮЧАТЕЛЕЙ И ПЕРЕКЛЮЧАТЕЛЕЙ

Выключатель/Переклю-

чатель

Левый дисп-

лей показа

температуры

Правый дисп-

лей показа

температуры

Выключатель/Переклю-

чатель

Левый дисп-

лей показа

температуры

Правый дисп-

лей показа

температуры

TUNE/TRACK TR

UP

TONE/BAL

TO



—

TUNE/TRACK TR

DW

1 (кнопка программиро-

вания)

P1

 —

SEEK/FLDR SK

UP

2 (кнопка программиро-

вания)

P2

 —

SEEK/FLDR

SK

DW

3 (кнопка программиро-

вания)

P3

 —

SCAN

SC

 —

4 (кнопка программиро-

вания)

P4

 —

RPT

RP

 —

5 (кнопка программиро-

вания)

P5

 —

RDM

RD

 —

6 (кнопка программиро-

вания)

P6

 —

EJECT

EJ

 —

VOL UP

VO

UP

LOAD

LO

 —

VOL DOWN

VO

DW

ET-15

Аудиосистема

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

10.Аудиосистема

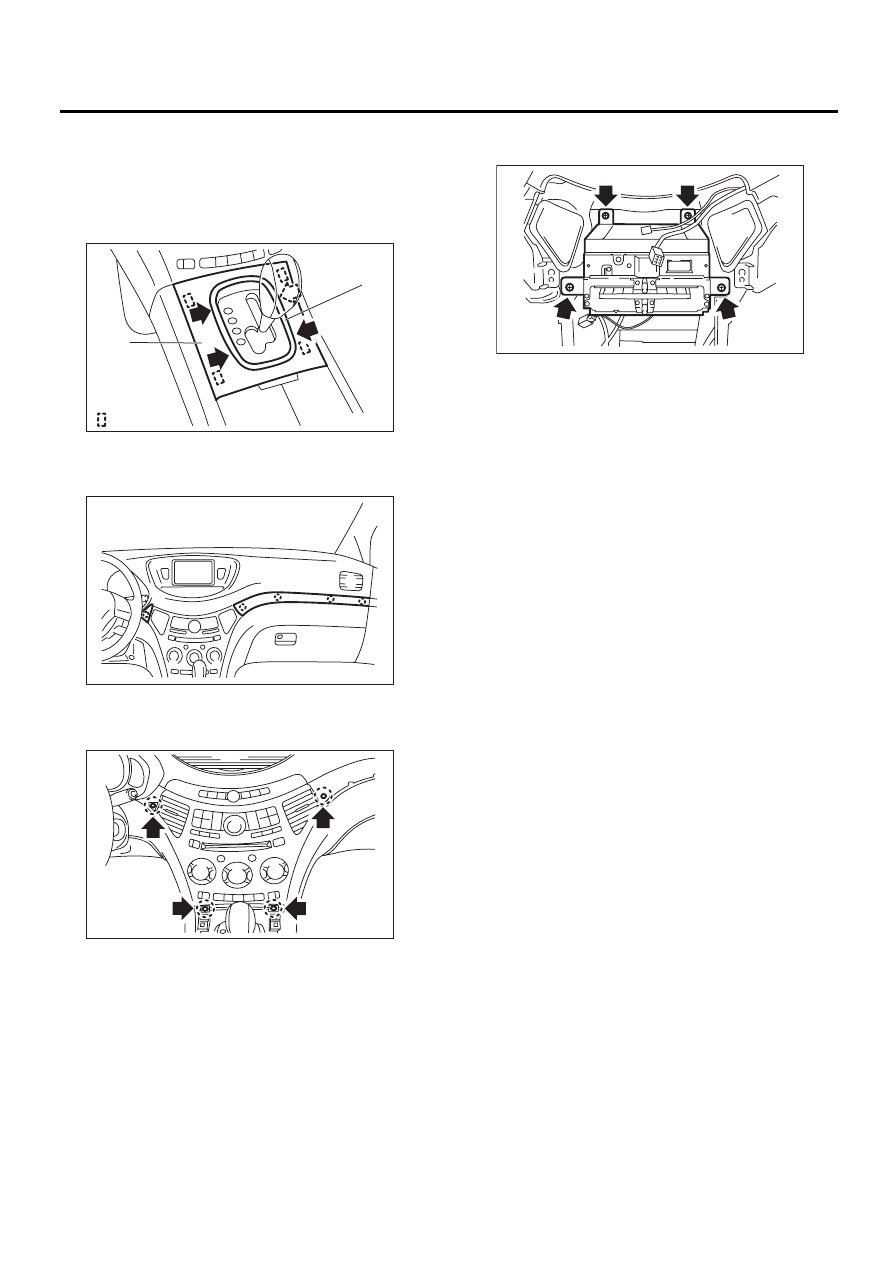

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите кольцевой индикатор (А) и пере-
днюю панель консоли (В).

3) Снимите декоративную накладку панели
приборов, а также внутренние панели со сто-
роны водителя.

4) Отверните винты и извлеките панель управ-
ления кондиционера для водителя и переднего
пассажира.

5) Отсоедините разъемы жгута проводов и
снимите панель управления кондиционера для
водителя и переднего пассажира.

6) Отверните винты и не до конца извлеките
аудиосистему из центральной консоли.

7) Отсоедините разъем жгута проводов и ка-
бель антенного фидера, а затем снимите ау-
диосистему.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01572

P

R

N

D

:(B)

(B)

(A)

ET-00174

ET-00172

ET-00173
