Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 419





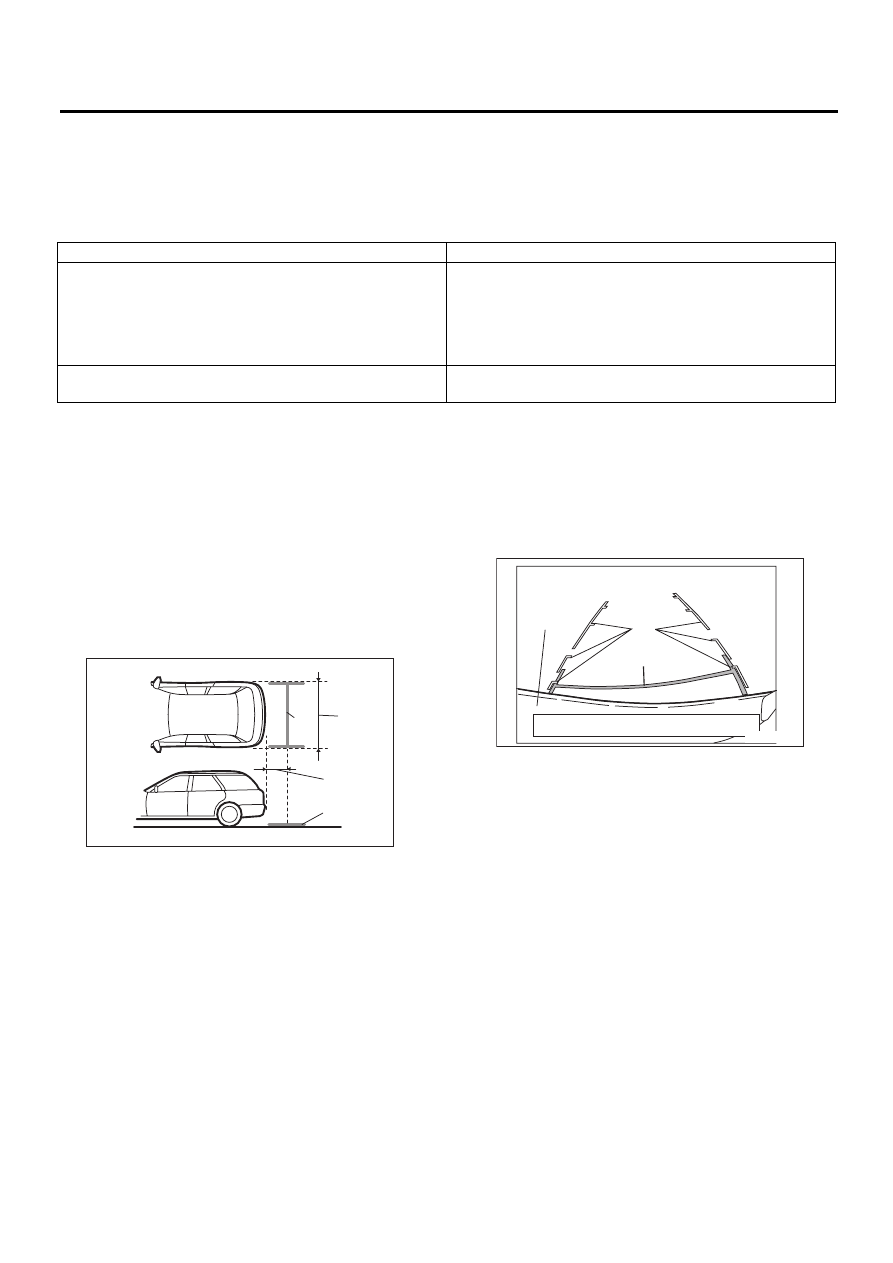

ET-8

Система камеры заднего вида

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

6. Система камеры заднего вида

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-204, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Камера заднего вида.>

B: ПРОВЕРКА

C: РЕГУЛИРОВКА

1. РЕЖИМ РЕГУЛИРОВКИ МАРКЕРА

1) Установите автомобиль на ровной площадке
таким образом, чтобы вокруг задней части ав-
томобиля имелось достаточно места.
2) В качестве опорных точек маркера, наклей-
те на поверхность площадки у задней части ав-
томобиля клейкую ленту, расположив ее так,
как показано на рисунке.

ПРИМЕЧАНИЕ:
Лента должна быть яркого цвета и иметь шири-
ну порядка 30 мм.

3) Чтобы войти режим проверки, переведите
замок зажигания в положение ON, одновре-
менно нажимая кнопку DEST и INFO системы
навигации.
4) Коснитесь на экране дисплея надписи
“REAR CAMERA MODE” (“РЕЖИМ КАМЕРЫ
ЗАДНЕГО ВИДА”) и войдите в режим регули-
ровки маркера.

ОСТОРОЖНО:
Не выбирайте каких-либо других пунктов,
кроме “REAR CAMERA MODE”. В противном
случае, существует возможность, что систе-
ма навигации или дисплей системы навига-
ции не будет работать нормально.
5) Измените конфигурацию маркера, прикаса-
ясь к изображению на экране дисплея.

ПРИМЕЧАНИЕ:
Отрегулируйте маркер таким образом, чтобы
маркер перекрывал клейкую ленту или выхо-
дил за ленту наружу.

Проявление неисправности

Порядок устранения

Экран камеры заднего вида не выводится на дисплей
(экран системы навигации отображается нормально).

1. Проверьте работу датчика заднего хода при включении
каждой цепи: Убедитесь в том, что датчик заднего хода
включается. <См. ET-6, ПРОВЕ
РКА ДАТЧИКА ЗАДНЕГО
ХОДА, ПРОВЕРКА, Система навигации.>
2. Проверьте соединение камеры заднего вида.
3. Проверьте блок управления камеры заднего вида.

Маркер не отображается на дисплее.

1. Проверьте соединение камеры заднего вида.
2. Проверьте блок управления камеры заднего вида.

(A) 500 мм (19,7 дюйма)

(B) 2180 мм (85,8 дюйма)

(C) Клейкая лента в качестве опорных точек

(B)

(A)

(C)

(C)

ET-00231

(A) Задний бампер

(B) Лента, приклеенная в шаге 2)

(C) Маркер

CONFIRM AROUND YOUR VEHICLE FOR SAFETY

(A)

(A)

(C)

(C)

(B)

(B)

(A)

(B)

(C)

ET-00220

ET-9

Система мультиинформационного дисплея (MFD)

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

7. Система мультиинформационного дисплея (MFD)

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-206, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Мультиинформационный дисплей.>

B: ПРОВЕРКА

1. КОДЫ ОШИБОК МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ И СОДЕРЖАНИЕ
НЕИСПРАВНОСТЕЙ

ПРИМЕЧАНИЕ:
Если на дисплее отображаются сообщения об ошибках, приведенные выше, проверьте диск. Если
каких-либо неисправностей не выявлено отремонтируйте или замените блок.

Проявление неисправности

Порядок устранения

Не подается электропитание (не загорается лампа)

1. Проверьте предохранитель и цепь электропитания дисплея.
2. Проверьте цепь массы дисплея.
3. Снимите дисплей для дальнейшего ремонта.

Не горит одна конкретная лампа.

1. Проведите проверку дисплея.
2. Проверьте выходную цепь между блоком и дисплеем.

Сообщения на дисплее

Причины неисправностей

CHECK_DISC

• Невозможность считывания данных с компакт-диска из-за цара-
пин на диске и других повреждений.
• Невозможность определения диска, так как диск вставлен об-
ратной стороной вверх.
• Невозможность считывания диска из-за ошибки фокусировки.
• Ошибка в декодере.
• Неисправность внутренней цепи во время считывания диска,
вызванное высокой температурой и т.п.

MECHA_ERROR

• Сбой в работе механизма продольной подачи в ходе загрузки
диска.
• Невозможность дальнейшей работы блока, возникшая в ходе
смены, загрузки или извлечения диска.

NO_FILE

• После завершения считывания диска число файлов определилось
как “0”.
• Вставлен диск, не содержащий данных.

ERROR_**

01

• Диск загрязнен или вставлен обратной стороной вверх.
• Отсутствие записей на диске.
• Данный диск не является аудиодиском.
• На диске имеются царапины.
• Вставлен диск, воспроизведение которого невозможно.

02

03

Механическая неисправность или операционная ошибка.

04

NO_DISC

Диск не вставлен.

ET-10

Развлекательный центр для пассажиров задних сидений

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

8. Развлекательный центр для пассажиров задних сидений

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-210, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Развлекательный центр для пассажиров задних сидений.>

B: ПРОВЕРКА

1. ПРОВЕРКА DVD-ROM

Вставьте DVD-ROM с региональным кодом 2 и проверьте, выводится ли на дисплей изображение во
время воспроизведения диска.

ПРИМЕЧАНИЕ:
Региональный код 2 предназначен для воспроизведения дисков DVD-ROM в странах Европы, 4 – в
Австралии и 5 – в России. Диски DVD-ROM несоответствующего регионального кода не будут вос-
производиться.
Стандарт: Изображение с диска DVD должно воспроизводиться на дисплее.
ПОЛОЖИТЕЛЬНЫЙ РЕЗУЛЬТАТ ПРОВЕРКИ: Нормально
ОТРИЦАТЕЛЬНЫЙ РЕЗУЛЬТАТ ПРОВЕРКИ: Если изображение с диска DVD не воспроизводится,
проверьте, вставлен ли он в развлекательный центр для пассажиров задних сидений, вставлен ли
он правильной стороной, а также тип DVD ROM, наличие на диске царапин и других повреждений.
Если DVD ROM предусмотренного типа не имеет повреждений и вставлен правильной стороной, это
свидетельствует о неисправности главного блока.

ПРИМЕЧАНИЕ:
Развлекательный центр для пассажиров задних сидений не совместим с файлами MP3, а также
дисками DVD-Audio.

2. СООБЩЕНИЯ ОБ ОШИБКАХ И СОДЕРЖАНИЕ НЕИСПРАВНОСТЕЙ

Сообщения на дисплее

Содержание неисправности

INCORRECT CODE (НЕСООТВЕТСТВУЮЩИЙ КОД)

Отображается при вводе несоответствующего региональ-
ного кода.

DISC ERROR (ОШИБКА ДИСКА)

Отображается, когда диск не читается из-за наличия цара-
пин, а также следствие того, что вставлен обратной сторо-
ной вверх.

ОШИБКА РЕГИОНАЛЬНОГО КОДА

Отображается при несоответствии регионального кода
диска (при региональном коде, отличном от “1”).

MECHA ERROR (НЕИСПРАВНОСТЬ МЕХАНИЧЕСКОЙ
ЧАСТИ)

Замените развлекательный центр для пассажиров задних
сидений.

NO DISC (ДИСК НЕ ЗАГРУЖЕН)

Выключатель DVD-плеера был нажат, когда диск еще не
был загружен.

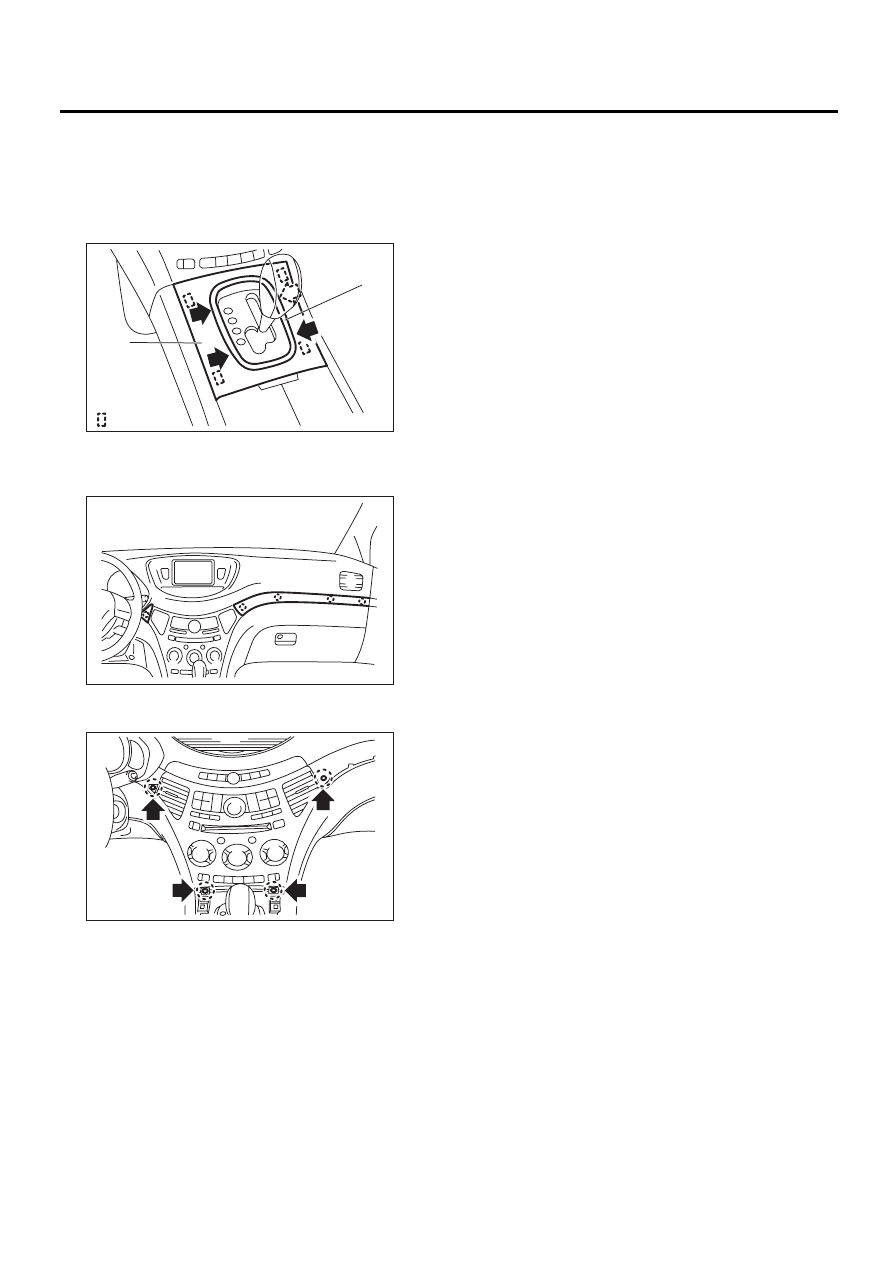

ET-11

Панель управления

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

9. Панель управления

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите кольцевой индикатор (А) и пере-
днюю панель консоли (В).

3) Снимите декоративную накладку панели
приборов, а также внутренние панели со сто-
роны водителя.

4) Отверните винты и снимите панель управле-
ния.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01572

P

R

N

D

:(B)

(B)

(A)

ET-00174

ET-00172
