Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 401





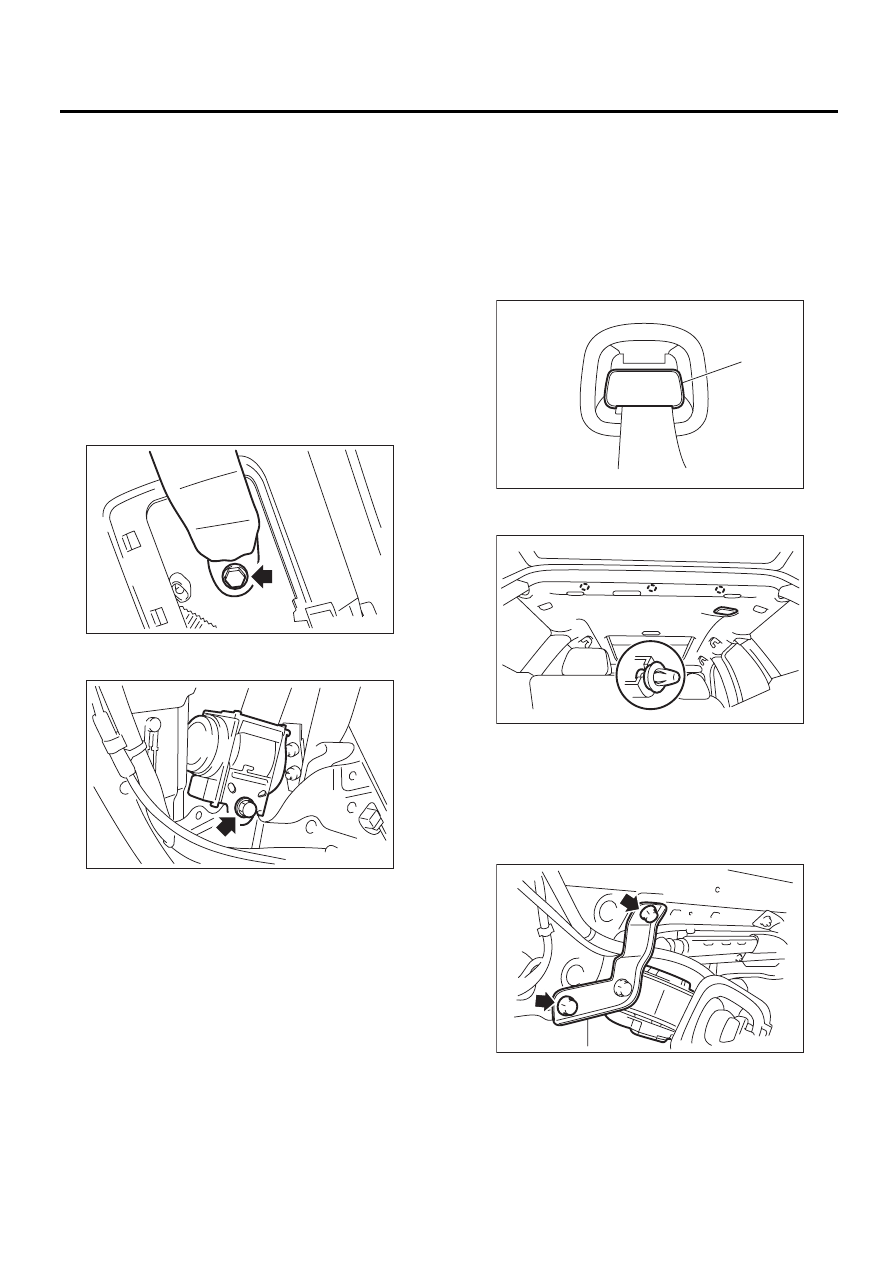

SB-14

Ремень безопасности второго ряда сидений

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

6. Ремень безопасности

второго ряда сидений

A: СНЯТИЕ

1. УЗЛЫ РЕМНЕЙ БЕЗОПАСНОСТИ
ПРАВОГО И ЛЕВОГО СИДЕНЬЯ

1) Снимите сиденья второго ряда. <См. SE-12,
ЛЕВОЕ И ЦЕНТРАЛЬНОЕ СИДЕНЬЕ, СНЯТИЕ,
Сиденья второго ряда.>
2) Снимите сиденья третьего ряда. <См. SE-18,
СНЯТИЕ, Сиденья третьего ряда.>
3) Снимите внутреннюю отделку задней боко-
вой панели кузова. <См. EI-45, СНЯТИЕ, Внут-
ренняя отделка задней боковой панели кузо-
ва.>
4) Снимите нижний болт узла крепления.

5) Отверните болт и снимите натяжитель рем-
ня безопасности бокового сиденья.

2. УЗЕЛ ПЛЕЧЕВОЙ ЛЯМКИ
ЦЕНТРАЛЬНОГО РЕМНЯ
БЕЗОПАСНОСТИ

1) Снимите внутреннюю отделку задней боко-
вой панели кузова. <См. EI-45
, СНЯТИЕ, Внут-
ренняя отделка задней боковой панели кузо-
ва.>
2) Снимите крышку (А) в отделке крыши и
вставьте ее под отделку крыши.

3) Снимите скобы, а затем опустите край отде-
лки крыши.

ОСТОРОЖНО:
При снятии скоб отделки крыши не прила-
гайте чрезмерного усилия, отводя отделку
крыши назад. В противном случае, она мо-
жет быть повреждена.
4) Выверните болт и снимите натяжитель рем-
ня безопасности.

SB-00308

SB-00309

(A)

SB-00236

SB-00155

SB-00316

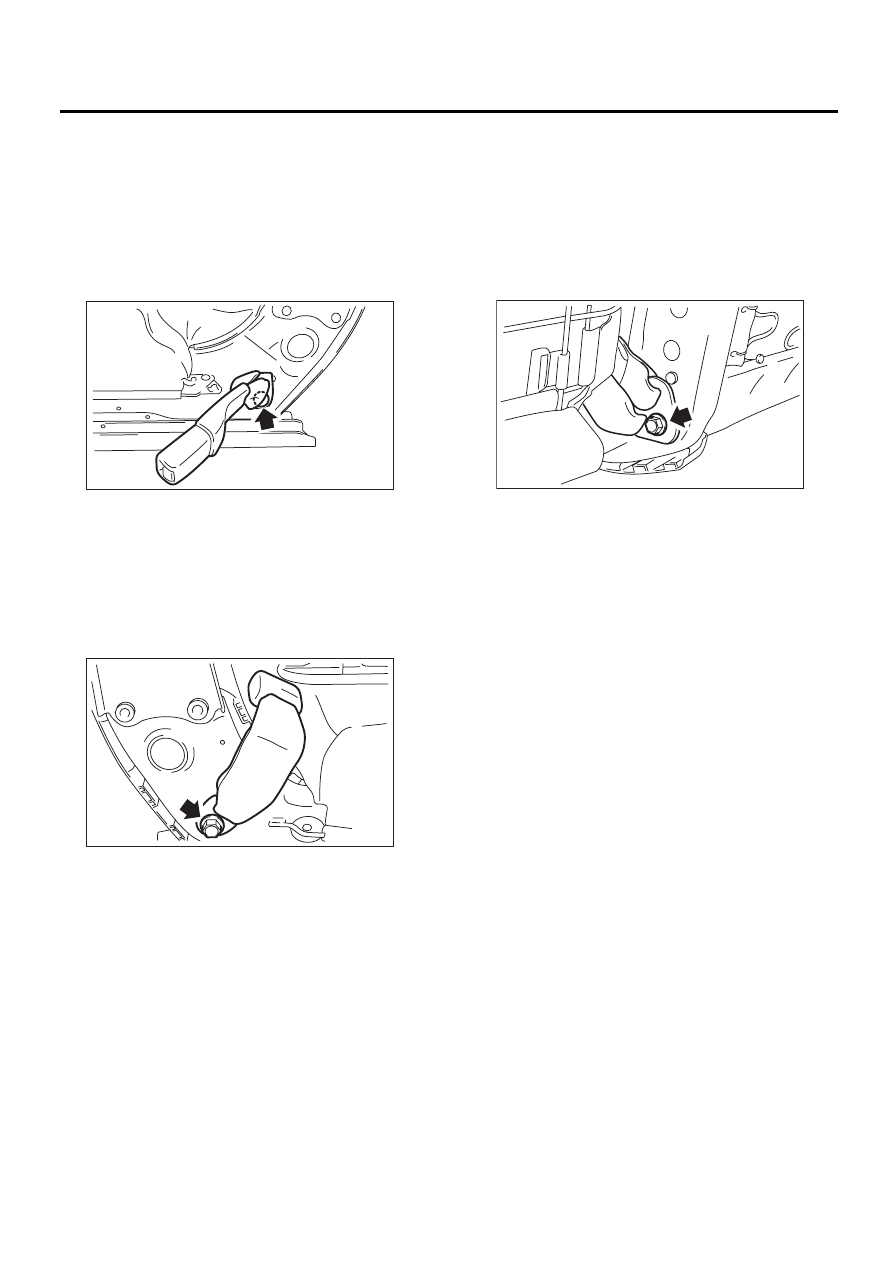

SB-15

Ремень безопасности второго ряда сидений

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

3. УЗЕЛ ЗАМКА РЕМНЯ
БЕЗОПАСНОСТИ ПРАВОГО БОКОВОГО
СИДЕНЬЯ

1) Снимите узел правого сиденья второго ряда.
<См. SE-12, ЛЕВ
ОЕ И ЦЕНТРАЛЬНОЕ СИДЕ-
НЬЕ, СНЯТИЕ, Сиденья второго ряда.>
2) Снимите наружную крышку левого шарнира.
3) Отверните болт и отсоедините узел замка
ремня безопасности правого бокового сиденья.

4. УЗЕЛ ЗАМКА ЦЕНТРАЛЬНОГО РЕМНЯ
БЕЗОПАСНОСТИ

1) Снимите узел левого сиденья второго ряда.
<См. SE-12, ЛЕВ
ОЕ И ЦЕНТРАЛЬНОЕ СИДЕ-
НЬЕ, СНЯТИЕ, Сиденья второго ряда.>
2) Снимите наружную крышку правого шарнира.
3) Отверните болт и снимите узел замка цент-
рального ремня безопасности.

5. УЗЕЛ ЗАМКА РЕМНЯ
БЕЗОПАСНОСТИ ЛЕВОГО БОКОВОГО
СИДЕНЬЯ

1) Снимите узел левого сиденья второго ряда.
<См. SE-12
, ЛЕВОЕ И ЦЕНТРАЛЬНОЕ СИДЕ-
НЬЕ, СНЯТИЕ, Сиденья второго ряда.>
2) Отверните болт с обратной стороны подуш-
ки сиденья, после чего отсоедините узел замка
ремня безопасности левого бокового сиденья.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Будьте внимательны. Не перекручивайте
ленту ремня безопасности при установке.

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба. Ремень безопасности
на предмет чрезмерного растяжения или туго-
го вытягивания.
• Узел замка ремня безопасности сиденья
третьего ряда на предмет деформации или
повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.

SB-00310

SB-00311

SB-00312

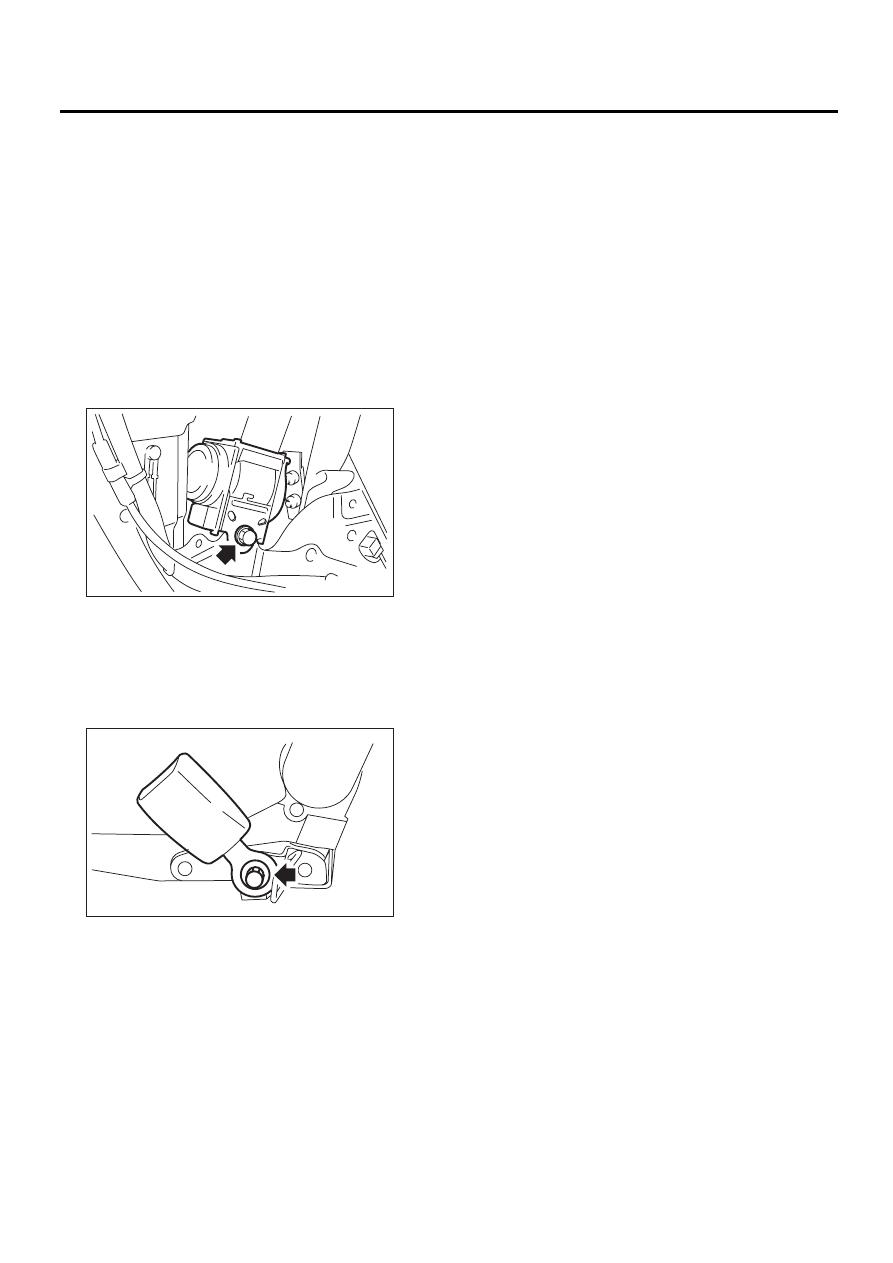

SB-16

Ремень безопасности третьего ряда сидений

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

7. Ремень безопасности

третьего ряда сидений

A: СНЯТИЕ

1. УЗЛЫ РЕМНЕЙ БЕЗОПАСНОСТИ
ПРАВОГО И ЛЕВОГО СИДЕНЬЯ

1) Снимите сиденья третьего ряда. <См. SE-18,
СНЯТИЕ, Сиденья третьего ряда.>
2) Снимите внутреннюю отделку задней боко-
вой панели кузова. <См. EI-45, СНЯТИЕ, Внут-
ренняя отделка задней боковой панели кузо-
ва.>
3) Выверните болты, а затем отсоедините узел
ремня безопасности сиденья третьего ряда.

2. УЗЛЫ РЕМНЕЙ БЕЗОПАСНОСТИ
ПРАВОГО И ЛЕВОГО СИДЕНЬЯ

1) Снимите сиденья третьего ряда. <См. SE-18,
СНЯТИЕ, Сиденья третьего ряда.>
2) Отверните болт и отсоедините узел замка
ремня безопасности сиденья третьего ряда.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Будьте внимательны. Не перекручивайте
ленту ремня безопасности при установке.

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба. Ремень безопасности
на предмет чрезмерного растяжения или туго-
го вытягивания.
• Узел замка ремня безопасности сиденья
третьего ряда на предмет деформации или
повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.

SB-00309

SB-00313

СИСТЕМА ОСВЕЩЕНИЯ

LI

Страница

1.

Общие сведения........................................................................................2

2.

Система фар и габаритных огней ...........................................................3

3.

Система передних противотуманных фар  ............................................4

4.

Система задних противотуманных фонарей .........................................5

5.

Система указателей поворота и аварийной сигнализации  .................6

6.

Система фонарей заднего хода  .............................................................7

7.

Система стоп-сигналов ............................................................................8

8.

Система освещения салона  ....................................................................9

9.

Комбинированный переключатель (освещение)  ................................10

10.

Система регулировки уровня светового пучка фар ...........................12

11.

Узел основания комбинированного переключателя...........................13

12.

Узел фары  ..............................................................................................14

13.

Лампа фары  ............................................................................................16

14.

Лампа переднего указателя поворота .................................................17

15.

Лампа габаритного/стояночного фонаря  .............................................18

16.

Узел противотуманной фары ................................................................19

17.

Лампа противотуманной фары  .............................................................21

18.

Задний противотуманный фонарь ........................................................22

19.

Узел бокового указателя поворота  .....................................................23

20.

Узел заднего комбинированного фонаря ............................................24

21.

Лампа заднего габаритного фонаря/стоп-сигнала ..............................25

22.

Лампа заднего указателя поворота .....................................................26

23.

Узел заднего габаритного фонаря  .......................................................27

24.

Лампа фонаря заднего хода  .................................................................28

25.

Узел фонаря освещения номерного знака ..........................................29

26.

Фонарь освещения номерного знака  ...................................................30

27.

Верхний стоп-сигнал  ..............................................................................31

28.

Фонарь точечной подсветки  .................................................................32

29.

Освещение салона  .................................................................................33

30.

Фонарь освещения багажного отсека...................................................34

31.

Фонарь дверцы багажного отсека ........................................................35

32.

Фонарь подсветки отделения для перчаток .......................................36

33.

Фонарь подсветки порога  .....................................................................37

34.

Подсветка замка зажигания..................................................................38
