Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 400





SB-10

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

2. СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА

Шаг

Проверка

Yes

No

1

ПРОВЕРКА СИСТЕМЫ ЦЕНТРАЛЬНОГО БЛОКА
УПРАВЛЕНИЯ.
Используя Subaru Select Monitor, проверьте коды
диагностики неисправностей центрального блока
управления. <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 2.

2

ПРОВЕРКА СИГНАЛА СКОРОСТИ АВТОМОБИЛЯ.
Используя Subaru Select Monitor, проверьте коды
диагностики неисправностей системы VDC. <См.
VDC(diag)-16, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к
шагу 3.

3

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
2) Переведите замок зажигания в положение ON.
(двигатель OFF)
3) Установите выключатель электропитания
Subaru Select Monitor в положение ON.
4) Используя Subaru Select Monitor, считайте дан-
ные по пункту “Passenger’s seat belt SW input”
(“Входной сигнал датчика ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что входной сигнал дат-
чика ремня безопасности пе-
реднего пассажира отсутс-
твует?

Переходите к
шагу 4.

Проверьте жгут
проводов меж-
ду централь-
ным блоком уп-
равления и мас-
сой кузова.

4

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ РЕМ-
НЯ БЕЗОПАСНОСТИ.
Используя Subaru Select Monitor, считайте данные
по пункту “P-belt warning light O/P” (“Срабатывание
предупреждающей лампы ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что предупреждающая
лампа ремня безопасности
переднего пассажира горит?
Кроме того, горит ли предуп-
реждающая лампа ремня бе-
зопасности переднего пасса-
жира?

Переходите к
шагу 5.

Проверьте жгут
проводов меж-
ду замком за-
жигания и цент-
ральным бло-
ком
управления.

5

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Вставьте язычок ремня безопасности переднего
пассажира в замок.
2) Используя Subaru Select Monitor, считайте дан-
ные по пункту “Passenger’s seat belt SW input”
(“Входной сигнал датчика ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что входной сигнал дат-
чика ремня безопасности пе-
реднего пассажира подает-
ся?

Переходите к
шагу 6.

Проверьте цен-
тральный блок
управления.

6

ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ РЕМ-
НЯ БЕЗОПАСНОСТИ.
Используя Subaru Select Monitor, считайте данные
по пункту “P-belt warning light O/P” (“Срабатывание
предупреждающей лампы ремня безопасности пе-
реднего пассажира”). <См. LAN(diag)-13, ПОРЯДОК
РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дисп-
лее, что предупреждающая
лампа ремня безопасности
переднего пассажира не го-
рит? Кроме того, погасла ли
предупреждающая лампа
ремня безопасности перед-
него пассажира?

Переходите к
шагу 7.

Проверьте жгут
проводов меж-
ду замком за-
жигания и цент-
ральным бло-
ком
управления.

7

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
1) Вытяните язычок из замка ремня безопасности.
2) Переведите замок зажигания в положение ON.

Горит ли предупреждающая
лампа ремня безопасности?

Переходите к
шагу 8.

Проверьте цен-
тральный блок
управления.

SB-11

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

8

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
1) Поднимите автомобиль на подъемнике.

ПРИМЕЧАНИЕ:
Все колеса автомобиля не должны касаться пола.
2) Вставьте язычок ремня безопасности водителя в
замок.
3) Вытяните язычок ремня безопасности переднего
пассажира из замка.
4) Запустите двигатель и наберите скорость не ме-
нее 20 км/ч (12 миль/ч).

ПРИМЕЧАНИЕ:
Если имеет место разница в скорости вращения пе-
редних и задних колес, может загореться предуп-
реждающая лампа системы ABS или VDC. Это, од-
нако, не является свидетельством неисправности.
После завершения диагностики проведите очистку
памяти от кодов диагностики неисправностей сис-
темы VDC. <См. VDC(diag)-16, ПОРЯДОК
РАБОТЫ,
Subaru Select Monitor.>

Мигает ли предупреждаю-
щая лампа ремня безопас-
ности и раздается ли звуко-
вой сигнал?

Переходите к
шагу 9.

Проверьте цен-
тральный блок
управления.

9

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
Из состояния, при котором мигает предупреждаю-
щая лампа ремня безопасности и звучит звуковой
сигнал, снизьте скорость движения автомобиля до
17 км/ч (11 миль/ч).

Прекращается ли звучание
звукового сигнала, а предуп-
реждающая лампа ремня бе-
зопасности переходит из ре-
жима мигания в режим горе-
ния?

Переходите к
шагу 10.

Проверьте цен-
тральный блок
управления.

10

ПРОВЕРКА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ РЕМ-
НЕЙ БЕЗОПАСНОСТИ.
1) Установите скорость движения автомобиля не
менее 20 км/ч (12 миль/ч).
2) Выждите примерно 108 секунд при мигании пре-
дупреждающей лампы ремня безопасности и звуча-
нии звукового сигнала.

ПРИМЕЧАНИЕ:
Если имеет место разница в скорости вращения пе-
редних и задних колес, может загореться предуп-
реждающая лампа системы ABS или VDC. Это, од-
нако, не является свидетельством неисправности.
После завершения диагностики проведите очистку
памяти от кодов диагностики неисправностей сис-
темы VDC. <См. VDC(diag)-16, ПОРЯДОК
РАБОТЫ,
Subaru Select Monitor.>

Прекращается ли звучание
звукового сигнала, а предуп-
реждающая лампа ремня бе-
зопасности переходит из ре-
жима мигания в режим горе-
ния?

Система пре-
дупреждения
ремня безопас-
ности исправна.
Причиной мо-
жет стать вре-
менная потеря
контакта в
разъеме жгута
проводов. Про-
верьте надеж-
ность контакта.

Проверьте цен-
тральный блок
управления.

Шаг

Проверка

Yes

No

SB-12

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. Ремень безопасности

переднего сиденья

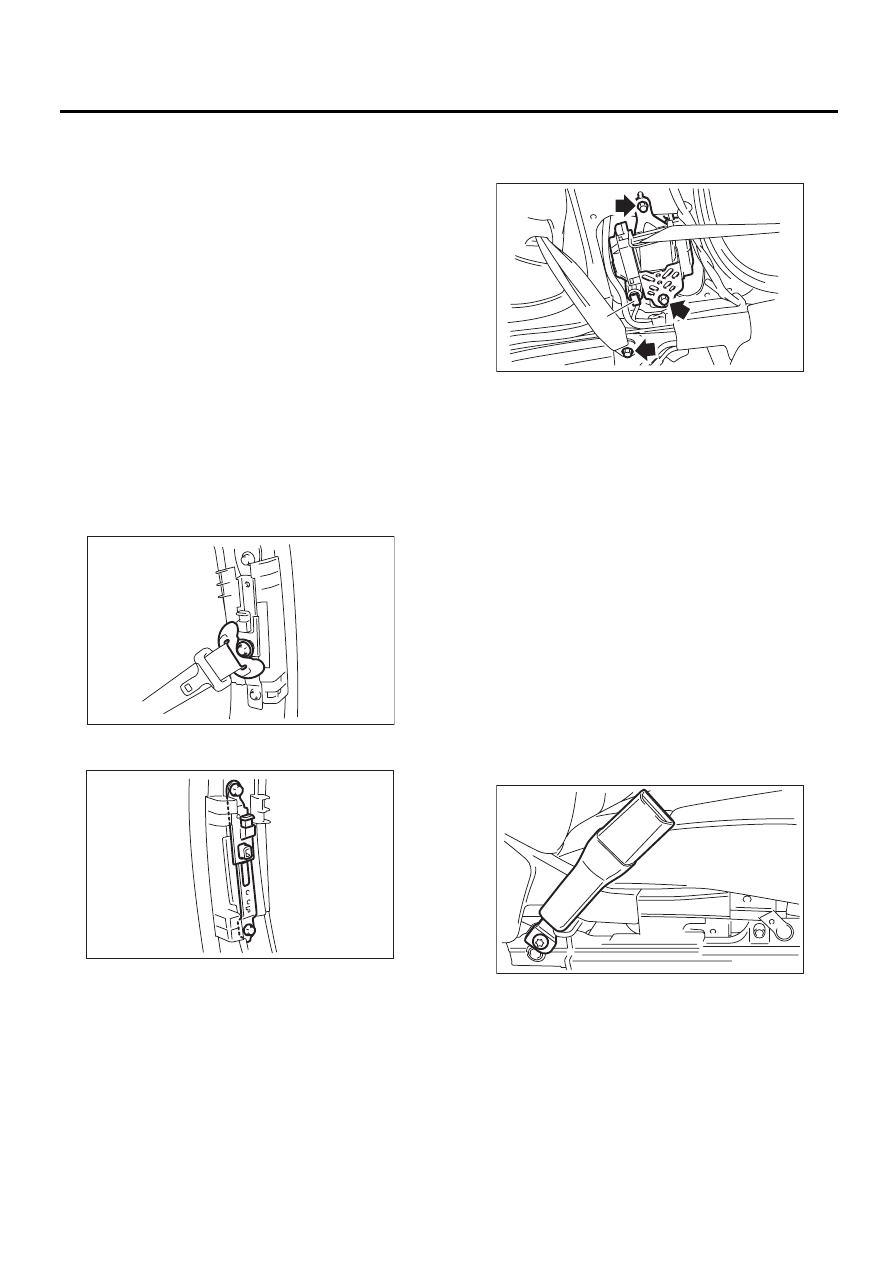

A: СНЯТИЕ

1. УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и сделайте паузу не менее 20 секунд.
3) Снимите нижнюю и верхнюю внутреннюю
отделку центральной стойки. <См. EI-44, НИЖ-
НЯЯ ВНУТРЕННЯЯ ОТДЕЛКА ЦЕНТРАЛЬНОЙ
СТОЙКИ, СНЯТИЕ, Боковая отделка.> <См.
EI-44,
ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
ЦЕНТРАЛЬНОЙ СТОЙКИ, СНЯТИЕ, Боковая
отделка.>
4) Выверните болт и снимите узел крепления
плечевой лямки ремня безопасности.

5) Выверните болт и снимите регулируемый по
высоте узел крепления.

6) Отсоедините разъем (A) преднатяжителя и
снимите нижний болт узла крепления и натя-
житель ремня безопасности.

ОСТОРОЖНО:
• Не допускайте ударов по преднатяжите-
лю ремня безопасности и не роняйте его.
• Преднатяжитель и кронштейн выполнены
единым блоком, поэтому не разбирайте их.

2. УЗЕЛ КРЕПЛЕНИЯ РЕМНЯ
БЕЗОПАСНОСТИ С ВНУТРЕННЕЙ
СТОРОНЫ ПЕРЕДНЕГО СИДЕНЬЯ

1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и сделайте паузу не менее 20 секунд.
2) Снимите четыре болта в левой и правой час-
ти направляющей сиденья.
3) Отсоедините разъем предупреждающей
лампы ремня безопасности, расположенный
под сиденьем.
4) Снимите скобы крепления жгута проводов с
обратной стороны подушки сиденья.
5) Отверните болт TORX

®

, затем снимите узел

крепления ремня безопасности с внутренней
стороны переднего сиденья.

SB-00152

SB-00153

(A)

SB-00306

SB-00307

SB-13

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: УСТАНОВКА

1. УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Узлы и детали со стороны водителя и пе-
реднего пассажира не являются идентич-
ными. Перед установкой убедитесь, что вы-
брали правильную деталь.
• Будьте внимательны, не перекручивайте
ленту ремня безопасности при установке.

Момент затяжки:

<См. SB

-2, РЕМЕНЬ БЕЗОПАСНОСТИ ПЕ-

РЕДНЕГО СИДЕНЬЯ,
УЗЕЛ, Общие сведения.>

2. УЗЕЛ КРЕПЛЕНИЯ РЕМНЯ
БЕЗОПАСНОСТИ С ВНУТРЕННЕЙ
СТОРОНЫ ПЕРЕДНЕГО СИДЕНЬЯ

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SB

-2, РЕМЕНЬ БЕЗОПАСНОСТИ ПЕ-

РЕДНЕГО СИДЕНЬЯ,
УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Преднатяжитель на предмет трещин или де-
формации.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба. Ремень безопасности
на предмет чрезмерного растяжения или туго-
го вытягивания.
• Узел крепления ремня безопасности с внут-
ренней стороны переднего сиденья на предмет
деформации или повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.
