Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 387





AB(diag)-84

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

R: КДН 51 НЕИСПРАВНОСТЬ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Датчик правой боковой подушки безопасности неисправен.
• Жгут проводов правой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

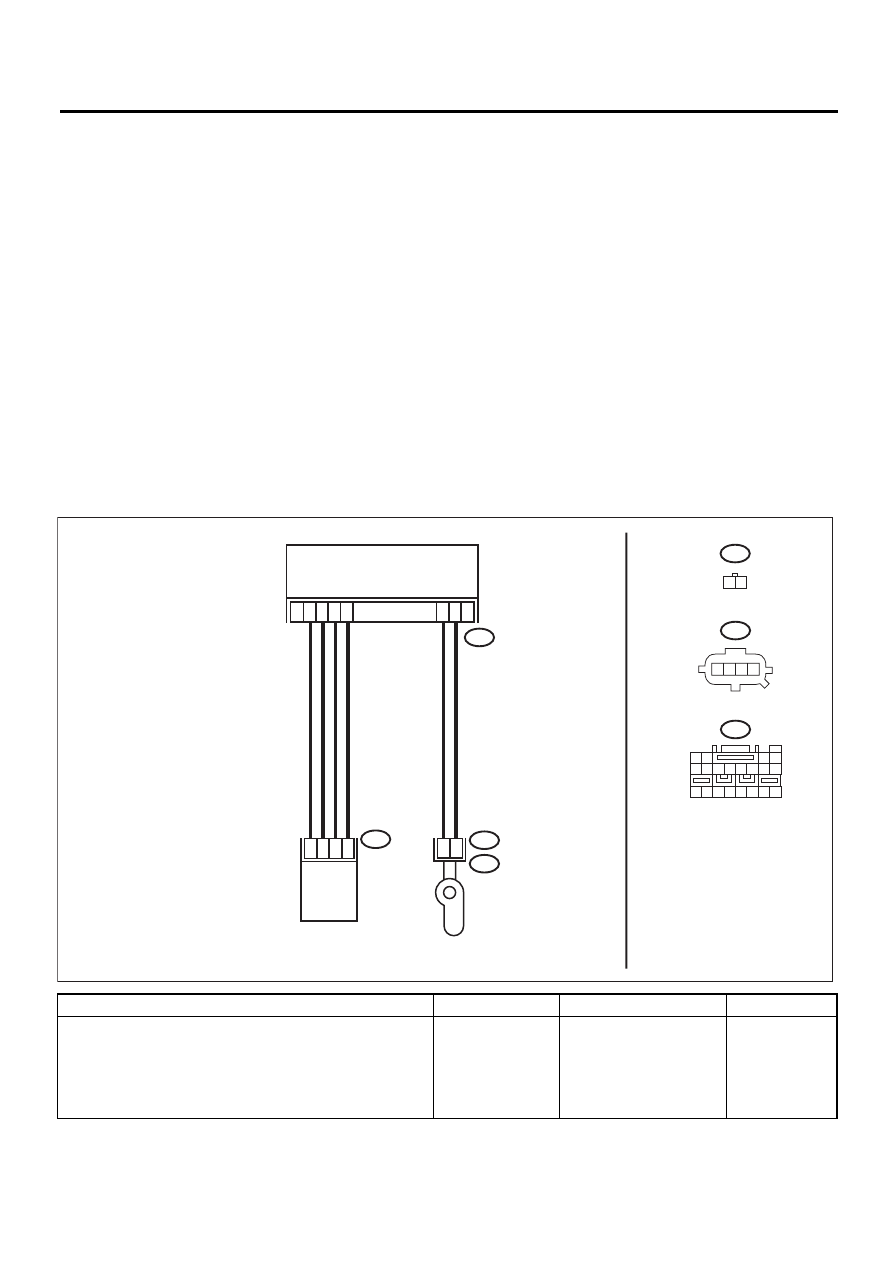

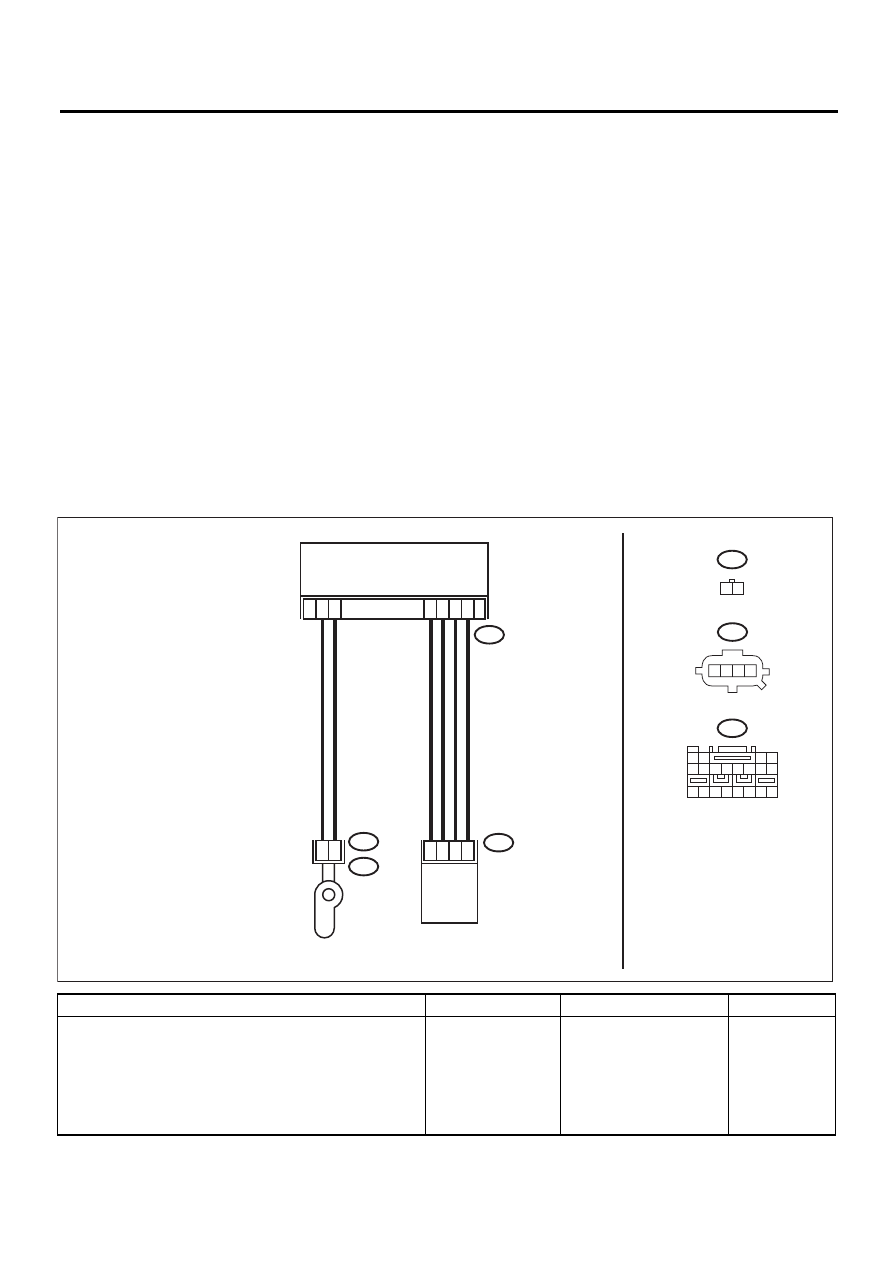

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем правой боковой подушки безопасности и
датчиком правой боковой подушки безопасности.

Контакт ненаде-
жен?

Замените как задний
жгут проводов системы
подушек безопасности
(правый), так и жгут про-
водов кузова.

Переходите к
шагу 2.

AB-01703

AB18

AB24

AB25

1

2

AB28

3

4

1

2

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

НАГНЕТАТЕЛЬ ПРАВОЙ
БОКОВОЙ ПОДУШКИ

ПРАВЫЙ ДАТЧИК
БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

AB24

1 2

AB28

1 2 3 4

7

8

15

17

13

16

AB18

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB(diag)-85

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА ЗАДНЕГО ПРАВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сделай-
те паузу не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой по-
душки-шторки безопасности.
4) Отсоедините разъемы (AB25) и (AB24) модуля пра-
вой боковой подушки безопасности.
5) Отсоедините от блока управления системой поду-
шек безопасности все разъемы и подсоедините разъ-
ем (1U) диагностического жгута проводов U к разъему
(AB18).
6) Отсоедините разъем (AB28) от датчика правой бо-
ковой подушки безопасности и подсоедините разъем
(2V) диагностического жгута проводов V к разъему
(AB28).
7) Измерьте сопротивление между разъемом (4U)
диагностического жгута проводов U и разъемом (3V)
диагностического жгута проводов V.

Разъемы и клеммы

(4U) № 5 — (3V) № 2:
(4U) № 7 — (3V) № 1:
(4U) № 8 — (3V) № 5:
(4U) № 6 — (3V) № 4:

Сопротивление
составляет менее
10 Ом?

Переходите к шагу 3.

Замените как
задний жгут
проводов систе-
мы подушек бе-
зопасности
(правый), так и
жгут проводов
кузова.

3

ПРОВЕРКА ЗАДНЕГО ПРАВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (4U) диа-
гностического жгута проводов U и массой кузова.

Разъемы и клеммы

(4U) № 5 — Масса кузова:
(4U) № 7 — Масса кузова:
(4U) № 8 — Масса кузова:
(4U) № 6 — Масса кузова:

Сопротивление
составляет 1 МОМ
или более?

Переходите к шагу 4.

Замените как
задний жгут
проводов систе-
мы подушек бе-
зопасности
(правый), так и
жгут проводов
кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

• Замените датчик пра-
вой боковой подушки бе-
зопасности. <См. AB-21

Датчик боковой подуш-
ки безопасности>
• Если неисправность
сохраняется даже после
замены датчика, замени-
те блок управления сис-
темой подушек безопас-
ности. <См. AB-20
, Блок
управления системой по-
душек безопасности.>

Переходите к
шагу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН.

Отображается ли
какой-либо дру-
гой КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
тей (КДН)”. <См.
AB(diag)-46
, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет

AB(diag)-86

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

S: КДН 52 НЕИСПРАВНОСТЬ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ.

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Датчик левой боковой подушки безопасности неисправен.
• Жгут проводов левой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности, модулем левой боковой подушки безопаснос-
ти и датчиком левой боковой подушки безопаснос-
ти.

Контакт ненаде-
жен?

Замените как задний
жгут проводов системы
подушек безопасности
(левый), так и жгут про-
водов кузова.

Переходите к
шагу 2.

AB-01704

НАГНЕТАТЕЛЬ ПРАВОЙ
БОКОВОЙ ПОДУШКИ

ЛЕВЫЙ ДАТЧИК
БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

AB19

1 2

AB23

1 2 3 4

AB23

1

2

AB19

AB20

3

4

1

2

AB17

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

10

9

17

20

16

18

AB17

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB(diag)-87

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА ЗАДНЕГО ЛЕВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ДАТЧИКА ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сде-
лайте паузу не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
4) Отсоедините разъемы (AB20) и (AB19) модуля
левой боковой подушки безопасности.
5) Отсоедините от блока управления системой по-
душек безопасности все разъемы и подсоедините
разъем (1U) диагностического жгута проводов U к
разъему (AB17).
6) Отсоедините разъем (AB23) от датчика левой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB23).
7) Измерьте сопротивление между разъемом (4U)
диагностического жгута проводов U и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(4U) № 3 — (3V) № 4:
(4U) № 1 — (3V) № 5:
(4U) № 2 — (3V) № 1:
(4U) № 4 — (3V) № 2:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 3.

Замените как
задний жгут
проводов сис-
темы подушек
безопасности
(левый), так и
жгут проводов
кузова.

3

ПРОВЕРКА ЗАДНЕГО ЛЕВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ ДАТЧИКА ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (4U) диа-
гностического жгута проводов U и массой кузова.

Разъемы и клеммы

(4U) № 3 — Масса кузова:
(4U) № 1 — Масса кузова:
(4U) № 2 — Масса кузова:
(4U) № 4 — Масса кузова:

Сопротивление со-
ставляет 1 МОМ
или более?

Переходите к шагу 4.

Замените как
задний жгут
проводов сис-
темы подушек
безопасности
(левый), так и
жгут проводов
кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

• Замените датчик левой
боковой подушки безо-
пасности. <См. AB-21,
Датчик боковой подушки
безопасности>
• Если неисправность со-
храняется даже после
замены датчика, замени-
те блок управления сис-
темой подушек безопас-
ности. <См. AB-20
, Блок
управления системой по-
душек безопасности.>

Переходите к
шагу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН. Отображается ли

какой-либо другой
КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправностей
(КДН)”. <См. AB(diag)-46

Список кодов диагности-
ки неисправностей
(КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет
