Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 385





AB(diag)-76

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-20
, Блок
управления сис-
темой подушек
безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН. Отображается ли какой-

либо другой КДН?

Проверьте КДН,
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
AB(diag)-46
, Спи-
сок кодов диа-
гностики неис-
правностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-77

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

O: КДН 42 НЕИСПРАВНОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов левой боковой подушки безопасности неисправен.
• Модуль левой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

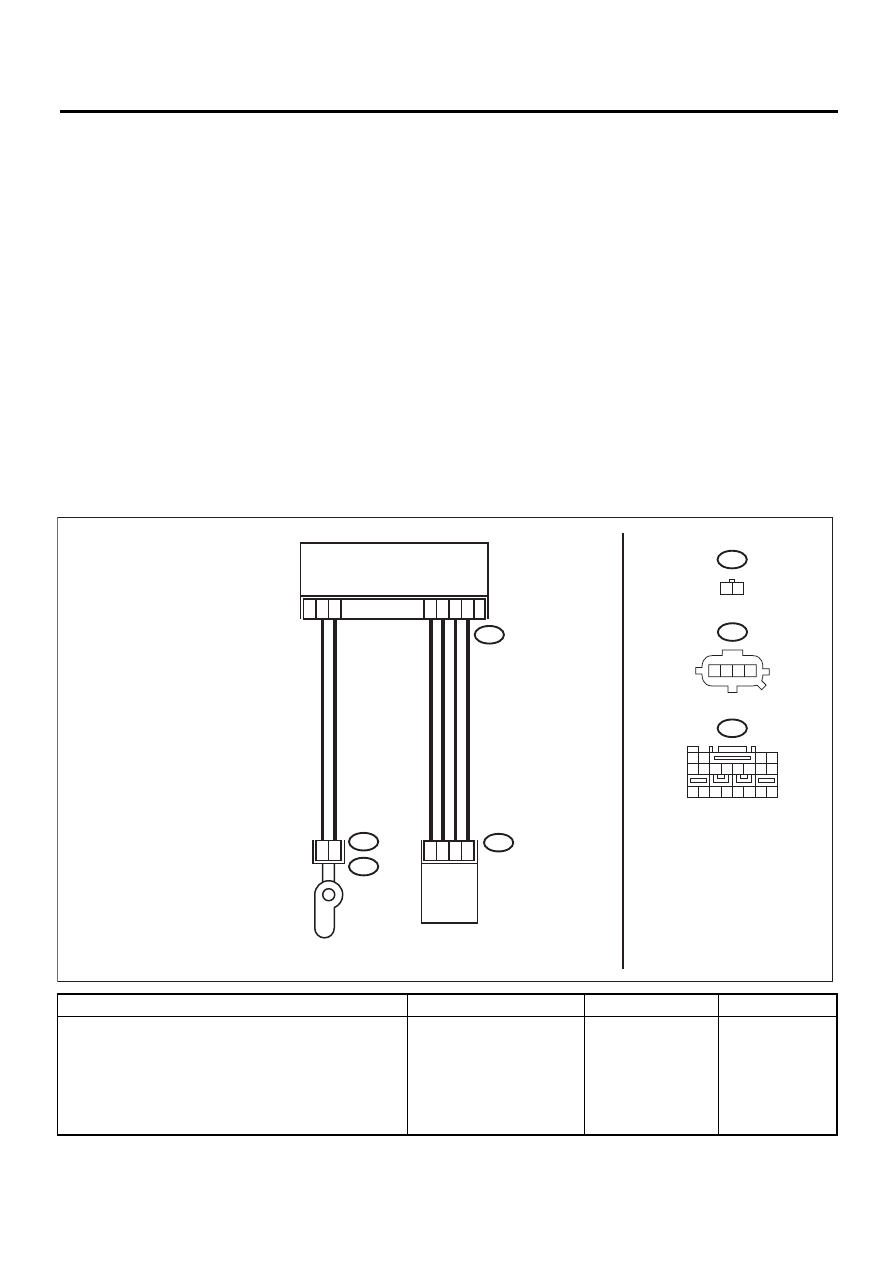

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем левой боковой подушки бе-
зопасности и датчиком левой боковой подушки
безопасности.

Контакт ненадежен?

Замените как за-
дний жгут проводов
системы подушек
безопасности (ле-
вый), так и жгут
проводов кузова.

Переходите к ша-
гу 2.

AB-01704

НАГНЕТАТЕЛЬ ПРАВОЙ
БОКОВОЙ ПОДУШКИ

ЛЕВЫЙ ДАТЧИК
БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

AB19

1 2

AB23

1 2 3 4

AB23

1

2

AB19

AB20

3

4

1

2

AB17

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

10

9

17

20

16

18

AB17

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB(diag)-78

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB20) и (AB19) модуля
левой боковой подушки безопасности и подсо-
едините разъем (1F) диагностического жгута про-
водов F к разъему (AB19).
3) Подсоедините резистор модуля подушки бе-
зопасности к разъему (3F) диагностического жгу-
та проводов F.
4) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените модуль
левой боковой по-
душки безопаснос-
ти. <См. SE-7, Пе-
реднее сиденье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЛЕВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжите-
ля левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой
подушки-шторки безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
5) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута прово-
дов U к разъему (AB17).
6) Измерьте сопротивление между разъемом
(3U) диагностического жгута проводов U и разъ-
емом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(3U) № 12 — (3F) № 4:
(3U) № 10 — (3F) № 3:

Сопротивление составля-
ет менее 10 Ом?

Переходите к шагу
4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (левый),
так и жгут прово-
дов кузова.

4

ПРОВЕРКА ЗАДНЕГО ЛЕВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъ-
ема (3U) диагностического жгута проводов U.

Разъемы и клеммы

(3U) № 12 — (3U) № 10:

Сопротивление составля-
ет 1 МОМ или более?

Переходите к шагу
5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (левый),
так и жгут прово-
дов кузова.

5

ПРОВЕРКА ЗАДНЕГО ЛЕВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3U)
диагностического жгута проводов U и массой ку-
зова.

Разъемы и клеммы

(3U) № 12 — Масса кузова:
(3U) № 10 — Масса кузова:

Сопротивление составля-
ет 1 МОМ или более?

Переходите к шагу
6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (левый),
так и жгут прово-
дов кузова.

Шаг

Проверка

Да

Нет

AB(diag)-79

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-20,
Блок управления
системой подушек
безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-46, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет
