AB(diag)-72

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности и дополнительным датчиком ло-
бового удара (левым).

Контакт ненадежен?

Замените как основ-
ной жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
ЛОБОВОГО УДАРА (ЛЕВОГО)).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и сделайте паузу не менее 20 секунд.
2) Снимите нижнюю крышку панели приборов и
отсоедините разъем (AB7) от (AB2).
3) Снимите нижнюю боковую крышку консоли
со стороны переднего пассажира и отсоедините
разъем (AB10) от (AB9).
4) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута про-
водов U к разъему (AB6).
5) Отсоедините дополнительный датчик лобо-
вого удара (левый), а затем подсоедините разъ-
ем (1H) диагностического жгута проводов H к
разъему (AB13).
6) Измерьте сопротивление между разъемом
(3U) диагностического жгута проводов U и разъ-
емом (3H) диагностического жгута проводов H.

Разъемы и клеммы

(3U) № 6 — (3H) № 5:
(3U) № 8 — (3H) № 6:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 3.

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
перегородки мо-
торного отсека.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ
ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
ЛОБОВОГО УДАРА (ЛЕВОГО)).
Измерьте сопротивление между разъемом (3U)
диагностического жгута проводов U и массой
кузова.

Разъемы и клеммы

(3U) № 6 — Масса кузова:
(3U) № 8 — Масса кузова:

Сопротивление состав-
ляет 1 МОМ или более?

• Замените дополни-
тельный датчик лобо-
вого удара (левый).
<См. AB-24, До
полни-
тельный датчик лобо-
вого удара.>
• Если неисправность
сохраняется даже пос-
ле замены датчика, за-
мените блок управле-
ния системой подушек
безопасности. <См.
AB-20
, Блок управле-
ния системой подушек
безопасности.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок
уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-46, Списо
к ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-73

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

L: КДН 33 НЕИСПРАВНОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛОБОВОГО

УДАРА (ПРАВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Дополнительный датчик лобового удара (правый) неисправен.
Если отображается КДН 33, значит цепь дополнительного датчика лобового удара (правого) неис-
правна. Замените дополнительный датчик лобового удара (правый). <См. AB-24, Допо
лнительный
датчик лобового удара.>

M: КДН 34 НЕИСПРАВНОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛОБОВОГО

УДАРА (ЛЕВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Дополнительный датчик лобового удара (левый) неисправен.
Если отображается КДН 34, значит цепь дополнительного датчика лобового удара (левого) неис-
правна. Замените дополнительный датчик лобового удара (левый). <См. AB-24,
 Дополнительный
датчик лобового удара.>

AB(diag)-74

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

N: КДН 41 НЕИСПРАВНОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов правой боковой подушки безопасности неисправен.
• Модуль правой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

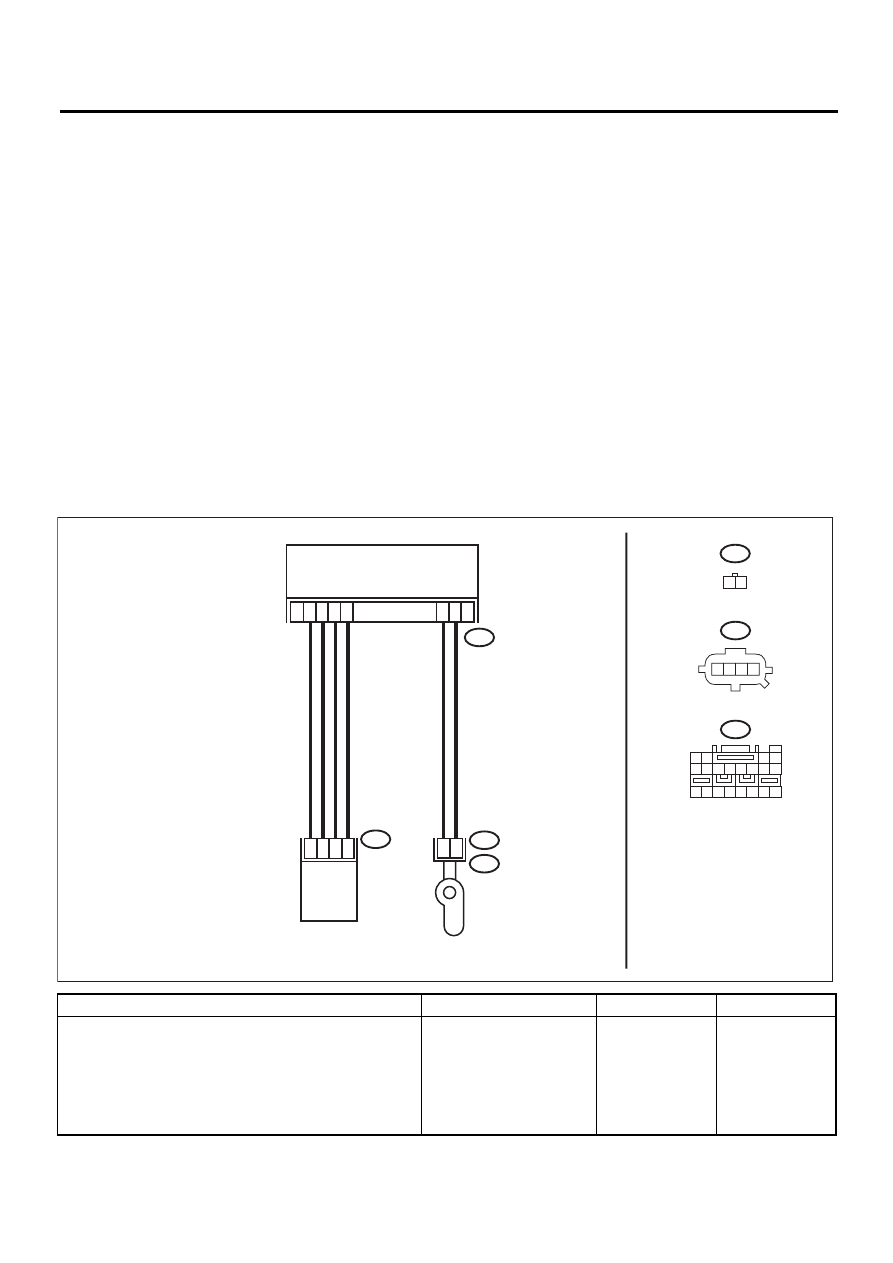

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности, модулем правой боковой подушки безопас-
ности и датчиком правой боковой подушки безопас-
ности.

Контакт ненадежен?

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (правый),
так и жгут прово-
дов кузова.

Переходите к ша-
гу 2.

AB-01703

AB18

AB24

AB25

1

2

AB28

3

4

1

2

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

НАГНЕТАТЕЛЬ ПРАВОЙ
БОКОВОЙ ПОДУШКИ

ПРАВЫЙ ДАТЧИК
БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

AB24

1 2

AB28

1 2 3 4

7

8

15

17

13

16

AB18

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB(diag)-75

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ.
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сде-
лайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB25) и (AB24) модуля
правой боковой подушки безопасности и подсоеди-
ните разъем (1F) диагностического жгута проводов
F к разъему (AB24).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая лам-
па системы подушек безо-
пасности горит в течение
6 секунд, а затем гаснет?

Замените модуль
правой боковой
подушки безопас-
ности. <См. SE-7

Переднее сиде-
нье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ПРАВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите замок зажигания в положение OFF,
отсоедините провод массы от аккумулятора и сде-
лайте паузу не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой
подушки-шторки безопасности.
4) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов F.
5) Отсоедините от блока управления системой по-
душек безопасности все разъемы и подсоедините
разъем (1U) диагностического жгута проводов U к
разъему (AB18).
6) Измерьте сопротивление между разъемом (3U)
диагностического жгута проводов U и разъемом (3F)
диагностического жгута проводов F.

Разъемы и клеммы

(3U) № 20 — (3F) № 4:
(3U) № 18 — (3F) № 3:

Сопротивление составля-
ет менее 10 Ом?

Переходите к ша-
гу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (правый),
так и жгут прово-
дов кузова.

4

ПРОВЕРКА ЗАДНЕГО ПРАВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъема
(3U) диагностического жгута проводов U.

Разъемы и клеммы

(3U) № 20 — (3U) № 18:

Сопротивление составля-
ет 1 МОМ или более?

Переходите к ша-
гу 5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (правый),
так и жгут прово-
дов кузова.

5

ПРОВЕРКА ЗАДНЕГО ПРАВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3U) диа-
гностического жгута проводов U и массой кузова.

Разъемы и клеммы

(3U) № 20 — Масса кузова:
(3U) № 18 — Масса кузова:

Сопротивление составля-
ет 1 МОМ или более?

Переходите к ша-
гу 6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (правый),
так и жгут прово-
дов кузова.

Шаг

Проверка

Да

Нет
