Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 373





AB(diag)-28

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ
И ДАТЧИК ПОЛОЖЕНИЯ ЛЕВОГО
СИДЕНЬЯ

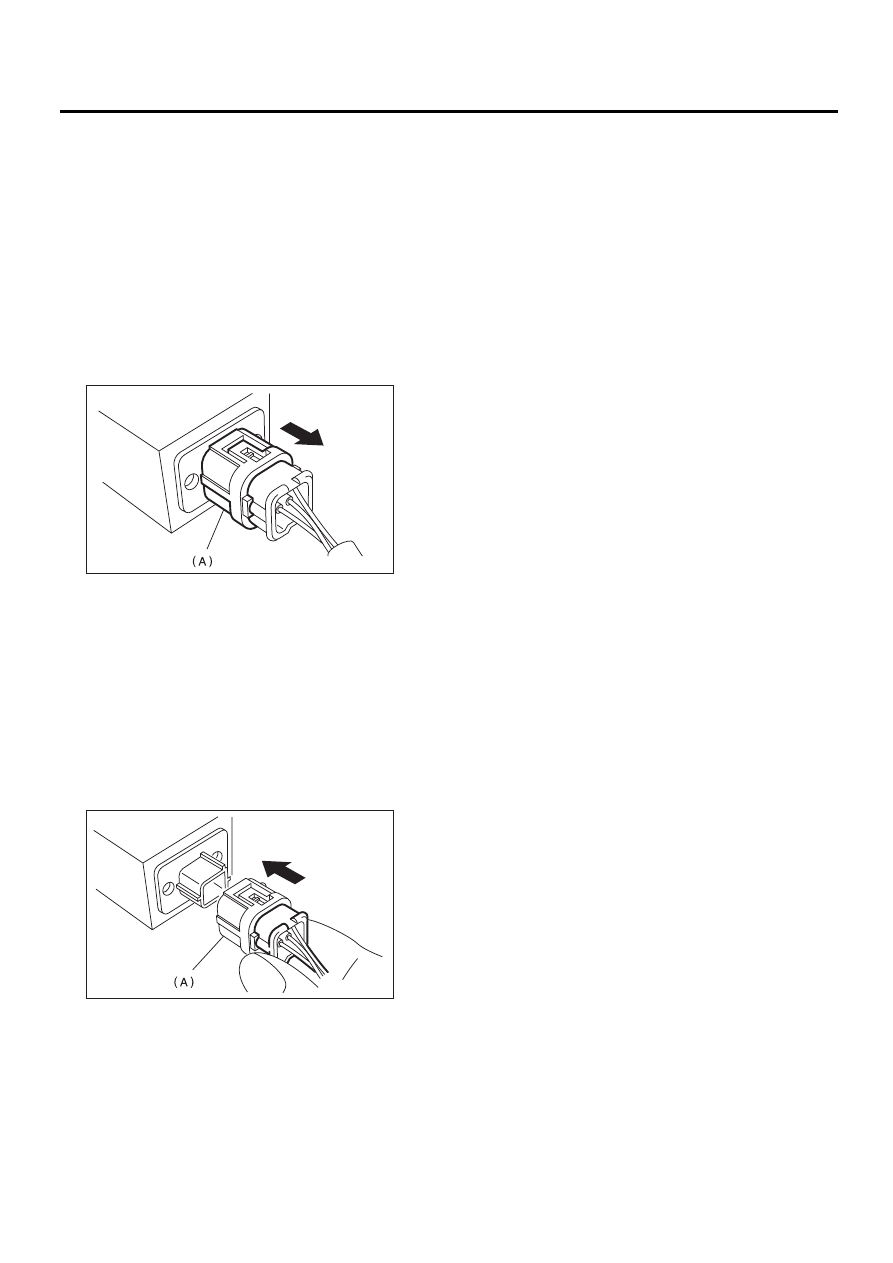

1) Как отсоединить:
Удерживая наружную часть (A), потяните ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• При подсоединении разъема наружная
часть (А) отводится назад. Не держитесь за
нее рукой.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться, что разъем зафикси-
рован.

AB-00024

AB-00025

AB(diag)-29

Входной/выходной сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6. Входной/выходной сигналы блока управления системой

подушек безопасности

A: ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

• Номера клемм разъема блока управления системой подушек безопасности показаны на приве-
денном рисунке.
• Когда разъем отсоединяется от блока управления системой подушек безопасности при замке за-
жигания в положении ON, загорается предупреждающая лампа системы подушек безопасности.

Позиция

Клемма блока управления №

Разъем канала передачи данных

(1)-12

Комбинация приборов

(1)-3

Цепь питания от аккумулятора

Предохранитель обычного типа

(1)-6

Специальный предохранитель

(1)-5

Модуль подушки безопасности переднего
пассажира, первая ступень

+

(1)-10

(1)-11

Модуль подушки безопасности переднего
пассажира, вторая ступень

+

(1)-8

(1)-7

Модуль подушки безопасности водителя,
первая ступень

+

(1)-14

(1)-13

Модуль подушки безопасности водителя,
вторая ступень

+

(1)-16

(1)-17

Дополнительный датчик лобового удара
(левый)

Электропитание и линия связи

(1)-15

Масса

(1)-26

Дополнительный датчик лобового удара
(правый)

Электропитание и линия связи

(1)-9

Масса

(1)-20

Линия заземления (Масса)

(1)-27

(1)-28

Преднатяжитель левого ремня безопас-
ности

+

(2)-6

(2)-5

Датчик левой боковой подушки безопас-
ности

Электропитание и линия связи

(2)-16

Масса

(2)-18

+

(2)-17

(2)-20

AB-00937

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

(1)

(2)

(3)

AB(diag)-30

Входной/выходной сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

Обратитесь к разделу WI (электрическая схема). <См. WI-114, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система
подушек безопасности>

Модуль левой боковой подушки безопас-
ности

+

(2)-10

(2)-9

Датчик левой подушки-шторки безопас-
ности

Электропитание и линия связи

(2)-14

Масса

(2)-13

+

(2)-15

(2)-1

Модуль левой подушки-шторки безопас-
ности

+

(2)-11

(2)-12

Преднатяжитель правого ремня безопас-
ности

+

(3)-11

(3)-12

Датчик правой боковой подушки безопас-
ности

Электропитание и линия связи

(3)-17

Масса

(3)-15

+

(3)-16

(3)-13

Модуль правой боковой подушки безо-
пасности

+

(3)-7

(3)-8

Датчик правой подушки-шторки безопас-
ности

Электропитание и линия связи

(3)-19

Масса

(3)-20

+

(3)-18

(3)-4

Модуль правой подушки-шторки безопас-
ности

+

(3)-6

(3)-5

Позиция

Клемма блока управления №

AB(diag)-31

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

7. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН)

При возникновении неисправности в системе
подушек безопасности, будет показываться
КДН, сохраненный в блоке управления систе-
мой подушек безопасности.

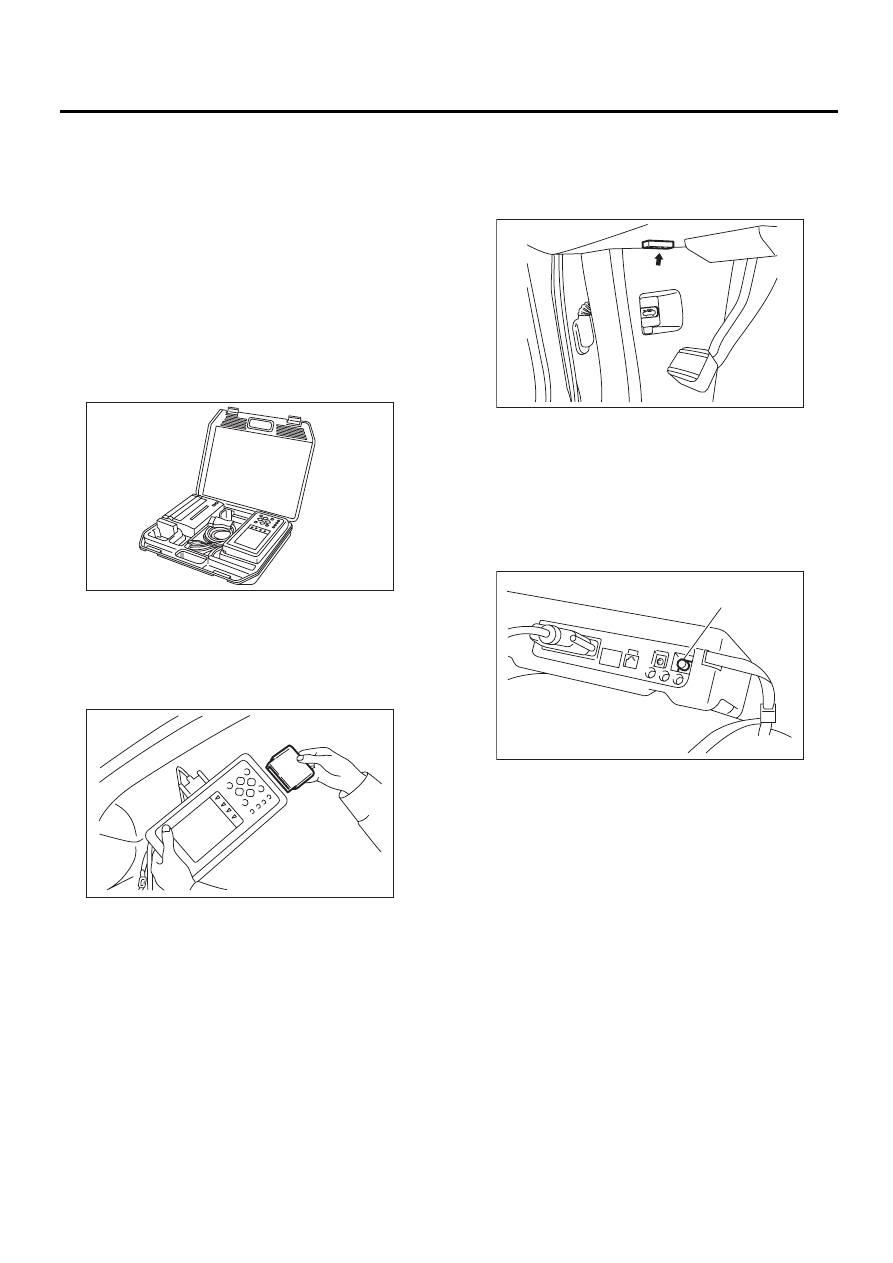

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. AB(diag)-8, СПЕЦ
ИАЛЬ-
НЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВКА ИНСТРУ-
МЕНТА, Общие сведения>

2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Вставьте в Subaru Select Monitor картридж.
<См. AB(diag)-8
, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения>

4) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

(1) Диагностический разъем канала переда-
чи данных (1) расположен в нижней части
панели приборов (со стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

ОСТОРОЖНО:
Не подсоединяйте никаких других диагности-
ческих приборов, кроме Subaru Select Monitor.
5) Поверните замок зажигания и выключатель
электропитания Subaru Select Monitor в поло-
жение ON (двигатель выключен).

6) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
7) На экране дисплея «System Selection Menu»,
выберите пункт {Airbag System} и нажмите кла-
вишу [YES].
8) После того как на экране дисплея появится
надпись {**MY AIRBAG SYSTEM}, нажмите кла-
вишу [YES].
9) На экране дисплея «Airbag System» выбери-
те пункт {DTC Display}, а затем нажмите клави-
шу [YES].

ПРИМЕЧАНИЕ:
• Более подробная информация по данной про-
цедуре содержится в РУКОВОДСТВЕ ПО ИС-
ПОЛЬЗОВАНИЮ SUBARU SELECT MONITOR.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. AB(diag)-46, Списо
к кодов
диагностики неисправностей (КДН).>

ABS00111

ABS00112

(1) Выключатель электропитания

EN-03693

ABS00114

(1)
