AB(diag)-20

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

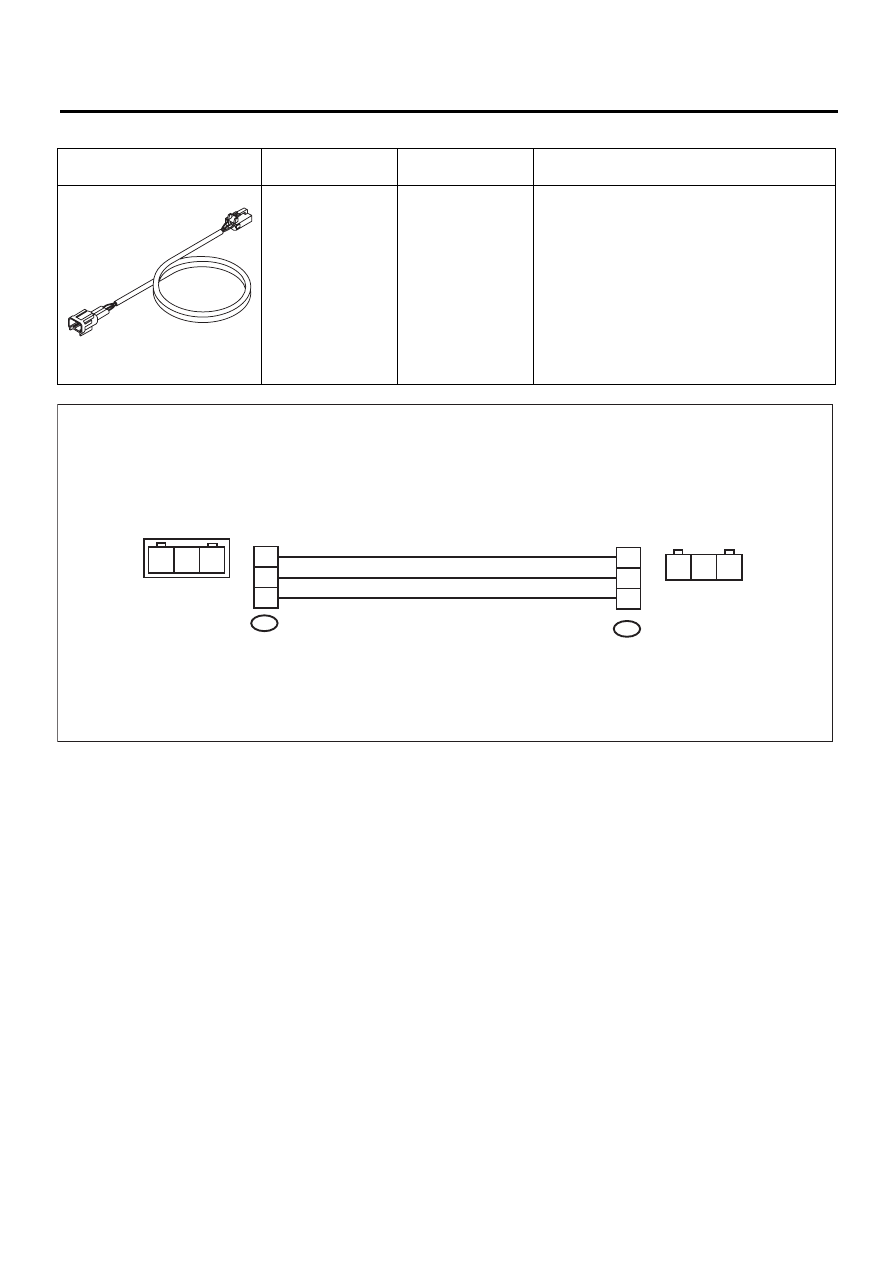

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ AC

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299XA010

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ AC

Предназначен для диагностики неисправнос-
тей датчика натяжения ремня безопасности

ST98299XA010

OD-00027

A

B

C

A

C

B

AC

AB(diag)-21

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

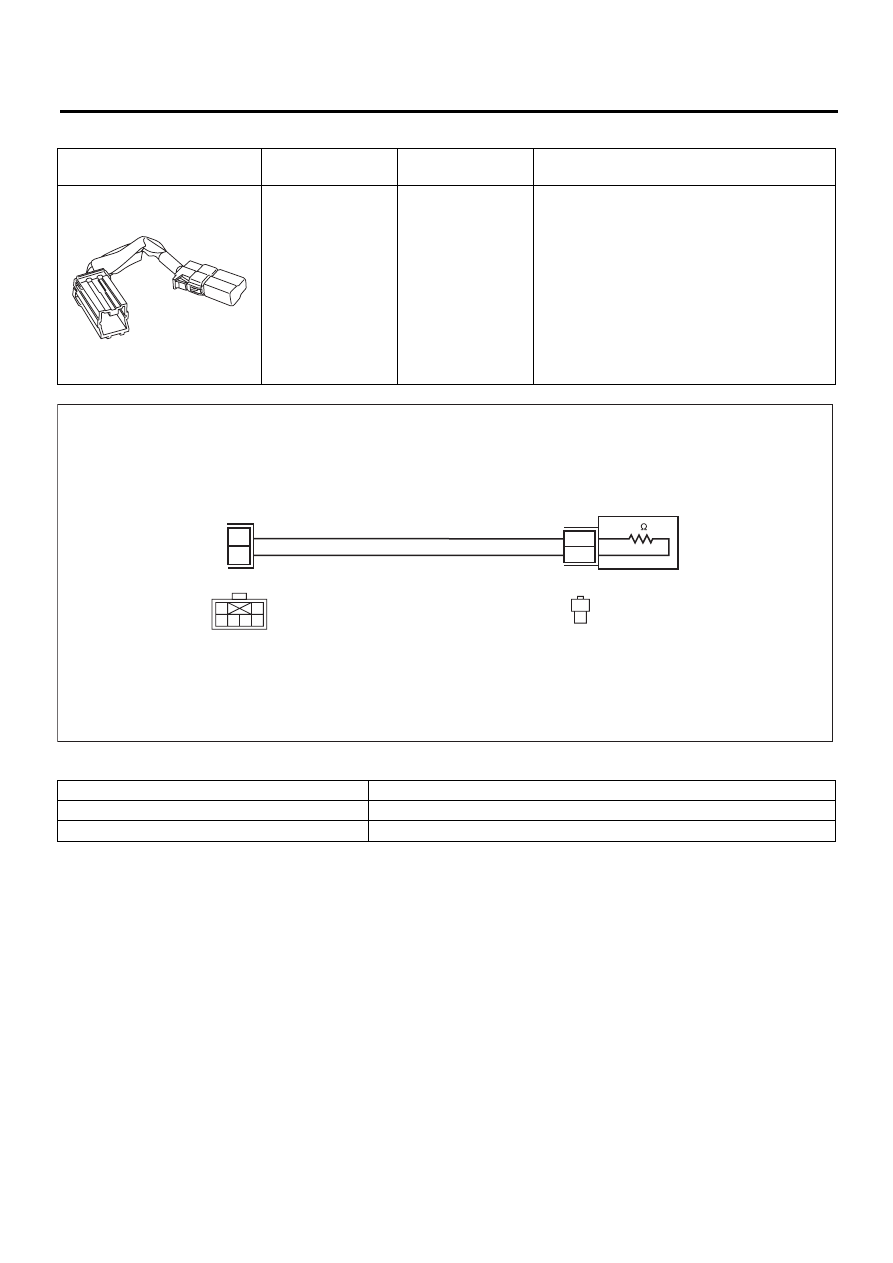

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ AD

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299XA020

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ AD

Предназначен для измерения напряжения и
сопротивления датчика натяжения ремня бе-
зопасности.

ST98299XA020

OD-00028

1AD

2AD

3

2

1

3

1

2

3

2

1

3

1

2

AB(diag)-22

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

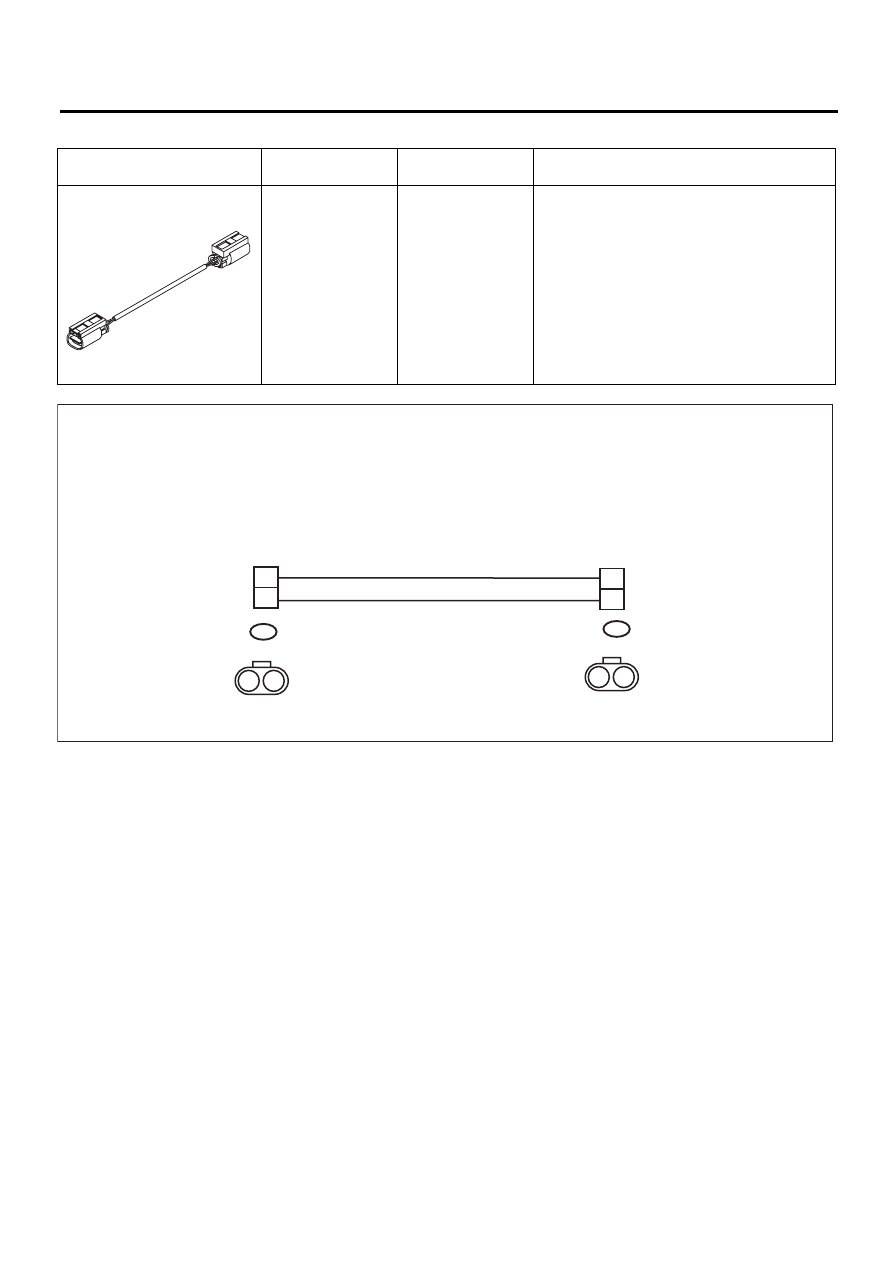

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ AE

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299XA030

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ AE

• Предназначен для диагностики неисправ-
ностей датчика замка ремня безопасности.
• Используется вместе с диагностическим
жгутом проводов Y.

ST98299XA030

OD-00026

1AE

2AE

2

1

1

2

2

1

1

2

AB(diag)-23

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

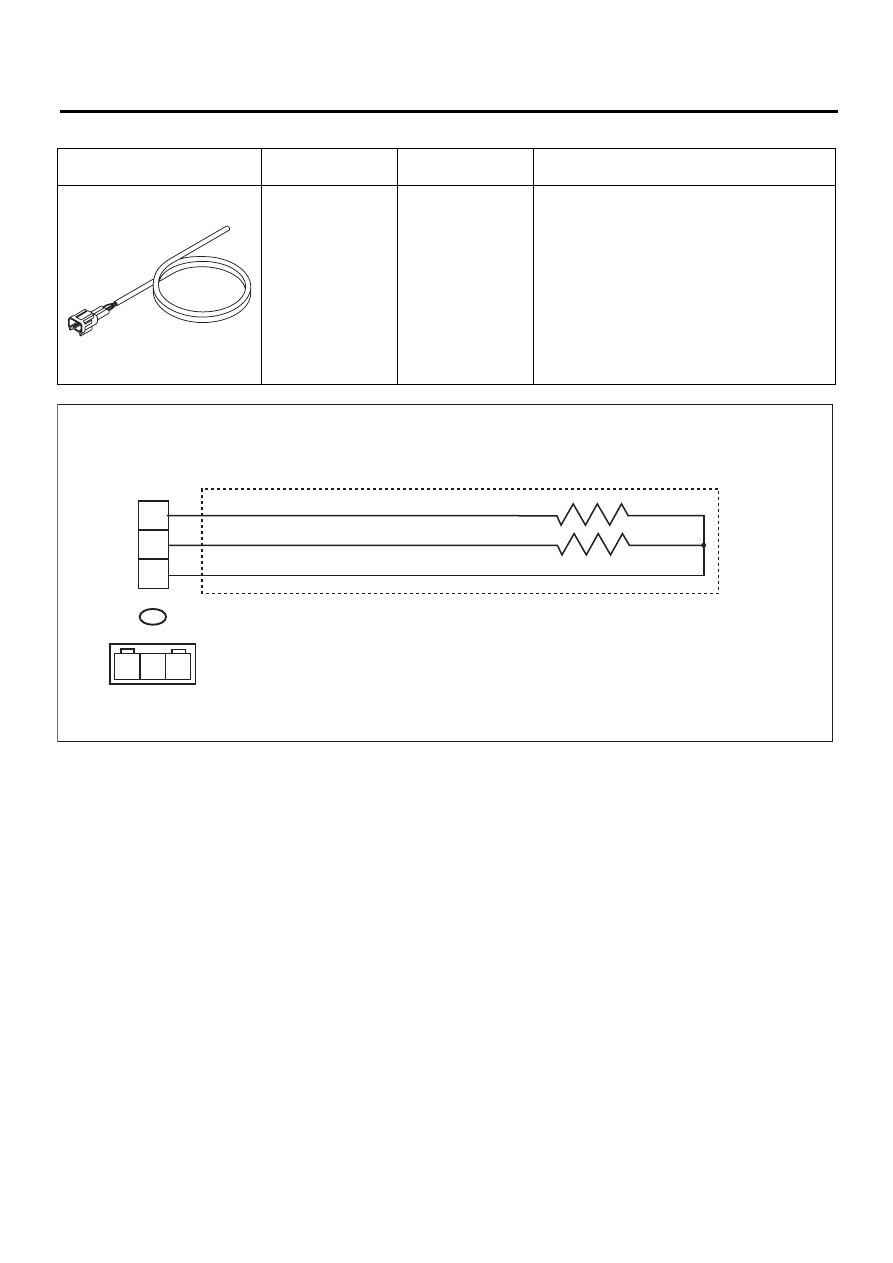

• РЕЗИСТОР МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299PA040

РЕЗИСТОР МОДУ-
ЛЯ ПОДУШКИ БЕ-
ЗОПАСНОСТИ

Используется в качестве замены модуля по-
душки безопасности с равным по величине
сопротивлением. Для диагностики модуля
подушки безопасности двухступенчатого
срабатывания необходимо два комплекта.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Предназначен для измерения чувствительности датчика.

ST98299PA040

AB-00433

3

1

2

1
2

1
2

1

3

4

5

6

2

4

3
