AB-24

Дополнительный датчик лобового удара

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

12.Дополнительный датчик

лобового удара

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите облицовку переднего бампера.
<См. EI-21, ОБЛИЦОВКА П
ЕРЕДНЕГО БАМПЕ-
РА, СНЯТИЕ, Передний бампер.>

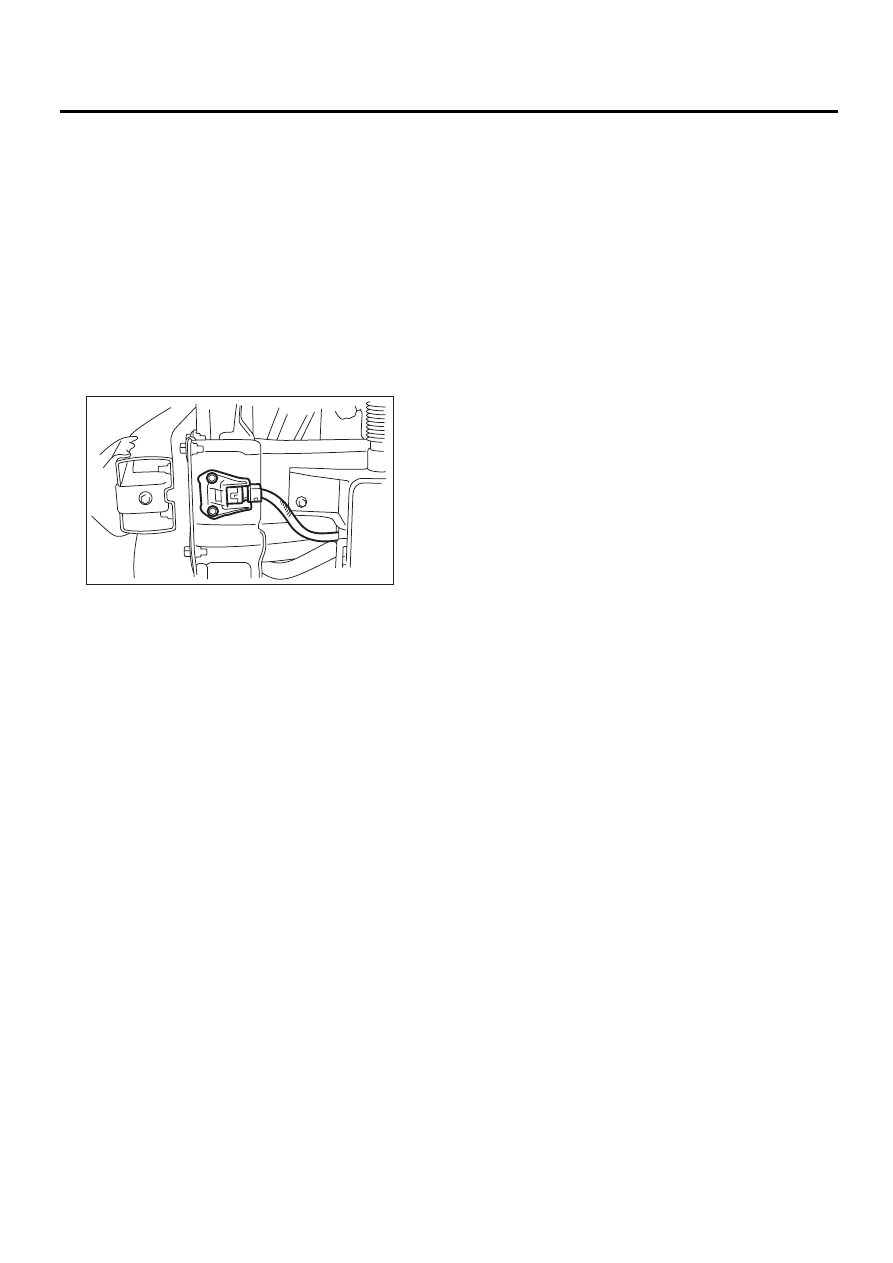

4) Отверните болт и отсоедините дополнитель-
ный датчик лобового удара.

5) Отсоедините разъем от дополнительного
датчика лобового удара.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

13 Нм (1,32 кгс-м, 9,6 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Дополнительный датчик лобового удара,
монтажный кронштейн и разъем на наличие
повреждений.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.

AB-00636

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
(ДИАГНОСТИКА)

AB(diag)

Страница

1.

Базовая процедура диагностики ............................................................2

2.

Опросный лист  .........................................................................................3

3.

Общие сведения .......................................................................................4

4.

Расположение электрических компонентов .......................................24

5.

Разъем модуля подушки безопасности  ...............................................26

6.

Входные/выходные сигналы блока управления системой
подушек безопасности

29

7.

Subaru Select Monitor ..............................................................................31

8.

Считывание кодов диагностики неисправностей (КДН) ....................37

9.

Режим проверки .....................................................................................38

10.

Режим очистки памяти ..........................................................................39

11.

Алгоритм срабатывания предупреждающей лампы системы
подушек безопасности  ..........................................................................40

12.

Неисправность предупреждающей лампы системы подушек
безопасности

41

13.

Список кодов диагностики неисправностей (КДН)  ............................46

14.

Таблица диагностики с кодами неисправностей  ................................51

AB(diag)-2

Базовая процедура диагностики

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СВЕТОВОЙ ПРЕДУПРЕЖДАЮЩЕЙ СИГ-
НАЛИЗАЦИИ
Проверьте, горит ли предупреждающая лампа систе-
мы подушек безопасности на комбинации приборов.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит?

Переходите к ша-
гу 2.

Проведите диа-
гностику по симп-
тому неисправ-
ности.

2

ПРОВЕРКА КДН.
1) Переведите замок зажигания в положение OFF.
2) Подсоедините Subaru Select Monitor к разъему ка-
нала передачи данных.
3) Переведите замок зажигания и выключатель элек-
тропитания Subaru Select Monitor в положение ON.
4) Считайте КДН. <См. AB(diag)-37, ПОРЯДОК РАБО-
ТЫ, Считывание кодов диагностики неисправностей
(КДН).>

ПРИМЕЧАНИЕ:
Если в цепи связи Subaru Select Monitor наблюдаются
сбои, проверьте цепь связи. <См. AB(diag)-33
, ОБМЕН
ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН,
ПРОВЕРКА, Subaru Select Monitor.>
5) Запишите все КДН и зафиксированные данные.

Отображается ли на
дисплее какой-либо
КДН?

Переходите к ша-
гу 3.

Переходите к
разделу “Неис-
правность пре-
дупреждающей
лампы системы
подушек безо-
пасности”. <См.
AB(diag)-41
, Не-
исправность пре-
дупреждающей
лампы системы
подушек безо-
пасности.>

3

ПРОВЕДЕНИЕ ДИАГНОСТИКИ.
1) Для определения возможной причины неисправ-
ности обратитесь к разделу “Список кодов диагности-
ки неисправностей (КДН)”. <См. AB(diag)-46, С
писок
кодов диагностики неисправностей (КДН).>
2) Проверьте КДН, используя таблицу диагностики с
кодами неисправностей.
3) Устраните причину неисправности.
4) Выполните очистку памяти. <См. AB(diag)-39, Ре-
жим очистки памяти.>
5) Перейдите в режим проверки. <См. AB(diag)-38,
Режим проверки.>
6) Считайте все другие КДН, выводимые на дисплей.

Отображается ли на
дисплее какой-либо
КДН?

Выполните дейс-
твия с 1) по 5) ша-
га 3.

Завершите про-
ведение диагнос-
тики.

AB(diag)-3

Опросный лист

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. Опросный лист

A: ПРОВЕРКА

Владелец автомобиля

Проверяющее лицо

Дата прихода автомобиля

/

/

Регистрационный №



Показания одометра

км

миль

Идентификационный номер
автомобиля



Дата появления неисправ-
ности

/

/

Год регистрации

/

/

Погодные условия

 Ясно
 Облачно
 Дождь
 Снег
 Прочее:

Температура

°C (      °F)

Состояние дорожного пок-
рытия

 Ровная дорога
 Подъем
 Спуск
 Дорога с гравийным покрытием
 Прочее:

Действия, выполняемые на
автомобиле в момент появ-
ления неисправности

 Трогание с места
 Работа двигателя на холостом ходу
 Движение

 Движение с постоянной скоростью
 Ускорение
 Замедление
 Поворот
 Прочее:

Подробное описание неис-
правности

Работа предупреждающей
лампы системы подушек бе-
зопасности

 Нормальный режим (После поворота замка зажигания в положение ON горит прибли-

зительно в течение 6 секунд, затем гаснет.)

 Остается включенной
 Остается выключенной

КДН, показываемый на дис-
плее

 Код отсутствия неисправностей
 КДН: (Код:                                    )
