Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 364





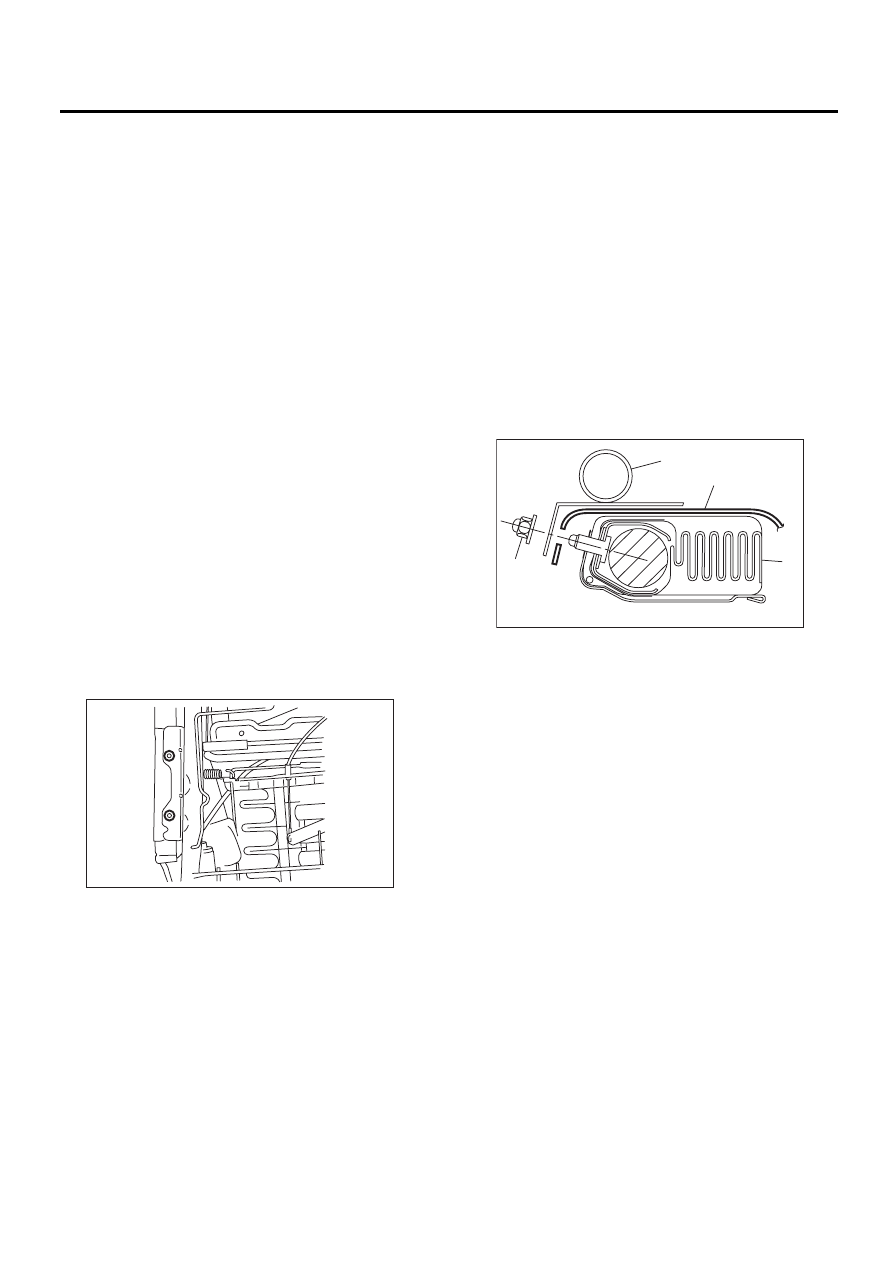

AB-16

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

6. Модуль боковой подушки

безопасности

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

ПРИМЕЧАНИЕ:
Порядок снятия модуля боковой подушки бе-
зопасности переднего пассажира аналогичен
порядку снятия модуля боковой подушки безо-
пасности водителя.
1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
4) Отсоедините разъем с обратной стороны уз-
ла подушки сиденья, после чего снимите жгут
проводов модуля боковой подушки безопас-
ности.
5) Снимите чехол спинки сиденья. <См. SE-7,
РАЗБОРКА, Переднее сиденье.>
6) Отверните гайки и снимите узел модуля бо-
ковой подушки безопасности с узла каркаса
спинки.

B: УСТАНОВКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

1) Убедитесь в отсутствии на модуле боковой
подушки безопасности посторонних предметов.
2) Установите модуль боковой подушки безо-
пасности (A) на узле каркаса спинки сиденья.

ОСТОРОЖНО:
При установке узла модуля боковой подуш-
ки безопасности, убедитесь в том, что чехол
спинки сиденья находится между боковым
кронштейном спинки сиденья и модулем
боковой подушки безопасности.

Момент затяжки:

6,0 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

3) Наденьте чехол спинки сиденья. <См. SE-10,
СБОРКА, Переднее сиденье.>
4) Протяните жгут проводов боковой подушки
безопасности вокруг обратной стороны узла
подушки сиденья.
5) Откиньте спинку сиденья или передвиньте
его вперед/назад, чтобы убедиться, что узел
спинки сиденья, узел чехла подушки сиденья и
жгут проводов боковой подушки безопасности
не касаются друг друга.

SE-00589

(1) Узел каркаса спинки сиденья

(2) Чехол спинки сиденья

(3) Узел модуля боковой подушки безопасности

(4) Шестигранная колпачковая гайка

AB-01326

(2)

(1)

(4)

(3)

AB-17

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми. <См.
AB-12
, МОДУЛЬ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ, ПРОВЕРКА, Места осмотра после
столкновения.>
1) При боковом столкновении (если сработала
боковая подушка безопасности)
• Узел модуля боковой подушки безопасности
• Узел подушки спинки сиденья
• Узел каркаса спинки сиденья
• Узел чехла спинки сиденья
2) При выявлении повреждений при визуаль-
ной проверке.
• Узел подголовника
• Втулку
• Наружную направляющую сиденья (водителя)
• Внутреннюю направляющую сиденья (води-
теля)
• Крышку шарнира сиденья
• Рычаг регулировки высоты сиденья
• Рычаг регулировки наклона спинки сиденья
• Жгут проводов боковой подушки безопас-
ности и разъем со стороны кузова.
3) При боковом столкновении (если боковая
подушка безопасности не сработала)
Проведите визуальный осмотр сиденья и моду-
ля подушки безопасности. При выявлении пов-
реждений или трещин, замените их новыми.
Обратите особое внимание на наличие пов-
реждений на корпусе модуля подушки безо-
пасности, монтажном кронштейне и разъеме
жгута проводов.
4) Если боковое столкновение не имело места
(загрязнение или повреждение чехла)
Замените соответствующую деталь новой.

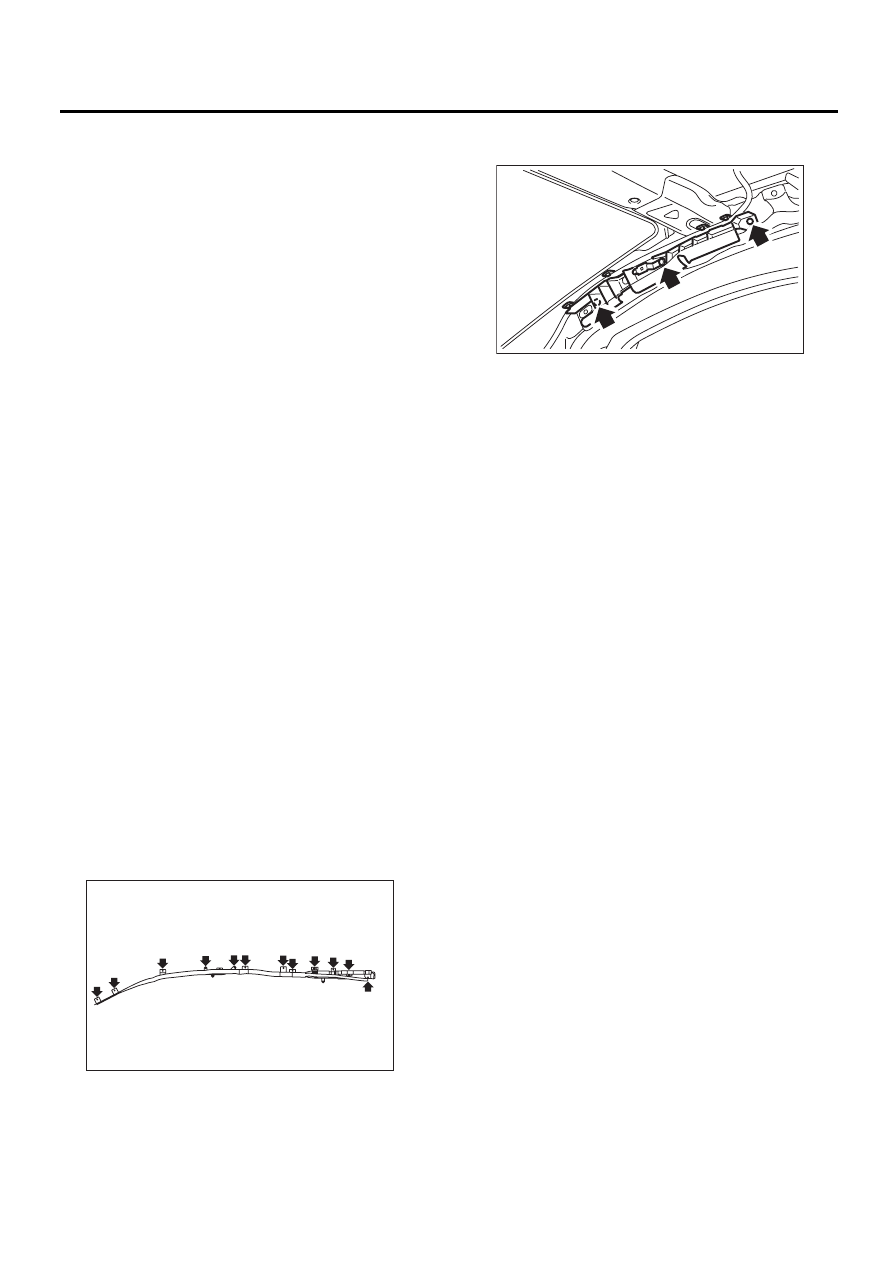

AB-18

Модуль подушки-шторки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

7. Модуль подушки-шторки

безопасности

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите верхнюю внутреннюю отделку пе-
редней и средней стойки. <См. EI-43
, ВЕРХ-
НЯЯ ВНУТРЕННЯЯ ОТДЕЛКА ПЕРЕДНЕЙ
СТОЙКИ, СНЯТИЕ, Боковая отделка.> <См.
EI-44,
ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
СРЕДНЕЙ СТОЙКИ, СНЯТИЕ, Боковая отде-
лка.>
4) Снимите внутреннюю отделку задней боко-
вой панели кузова. <См. EI-45, СНЯТИЕ, Внут-
ренняя отделка задней боковой панели кузо-
ва.>
5) Снимите внутреннюю отделку крыши. <См.
EI-50,
 СНЯТИЕ, внутренняя отделка крышки.>
6) Отсоедините разъем от модуля подушки-
шторки безопасности.
7) Отверните болты, после чего снимите мо-
дуль подушки-шторки безопасности.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить модуль подушки-шторки безопас-
ности во время снятия.
• Категорически запрещается вскрывать
модуль подушки-шторки безопасности до
его срабатывания. Сработавший модуль по-
душки-шторки безопасности не подлежит
повторному использованию.

8) Отсоедините накладку передней стойки от
передней стойки.

B: УСТАНОВКА

ОСТОРОЖНО:
• Перед проведением любых работ с моду-
лем подушки безопасности изучите пункт
“ОСТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

• При установке модуля подушки-шторки
безопасности все детали должны быть уста-
новлены в предусмотренные для них места.
• Соблюдайте осторожность, чтобы не пов-
редить модуль подушки-шторки безопас-
ности во время снятия.
• Категорически запрещается вскрывать
модуль подушки-шторки безопасности до
его срабатывания. Сработавший модуль по-
душки-шторки безопасности не подлежит
повторному использованию.
• Убедитесь в отсутствии на модуле подуш-
ки безопасности посторонних предметов.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фут-фунт)

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми. <См.
AB-12
, МОДУЛЬ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ, ПРОВЕРКА, Места осмотра после
столкновения.>
1) При боковом столкновении (если сработала
подушка-шторка безопасности)
• Узел подушки-шторки безопасности
• Внутренняя отделка крыши
• Верхняя внутренняя отделка передней стой-
ки
• Накладка передней стойки (синего цвета)

AB-01527

AB-01279

AB-19

Модуль подушки-шторки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

• Верхняя внутренняя отделка средней стойки
• Накладка средней стойки (зеленого цвета)
• Верхняя внутренняя отделка задней боко-
вой панели кузова
• Накладка задней стойки (красного цвета)
• Направляющее устройство подушки безо-
пасности
2) При выявлении повреждений при визуаль-
ной проверке.
• Поручень
• Кронштейн поручня
• Жгут проводов подушки-шторки безопаснос-
ти и разъем со стороны кузова.
3) При боковом столкновении (если подушка-
шторка безопасности не сработала)
Проведите визуальный осмотр внутренней от-
делки крыши, стойки и модуля подушки безо-
пасности. При выявлении повреждений или
трещин, замените их новыми.
Обратите особое внимание на наличие пов-
реждений на корпусе модуля подушки безо-
пасности, монтажного кронштейна и разъема
жгута проводов.
4) Если боковое столкновение не имело места
(загрязнение или повреждение чехла)
Замените соответствующую деталь новой.
