Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 362





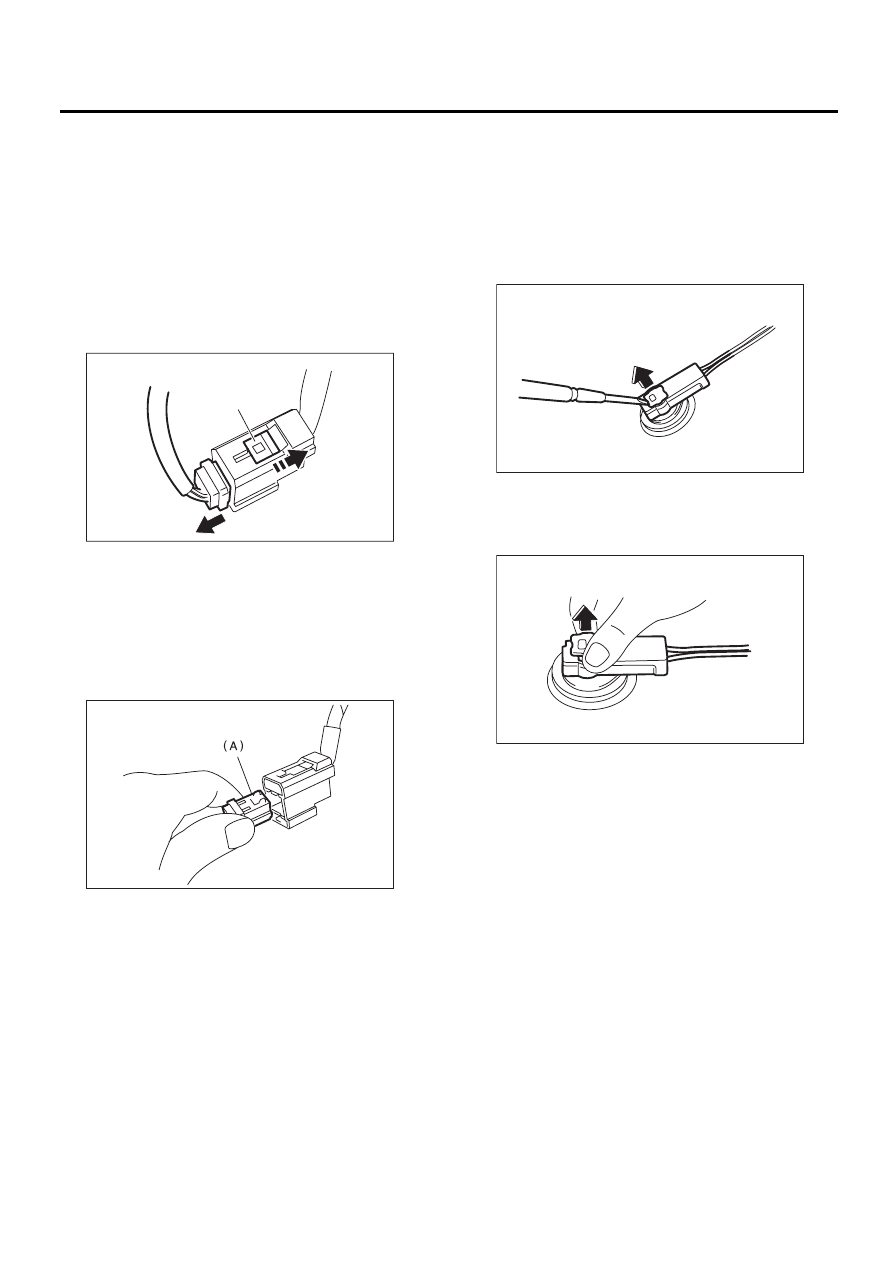

AB-8

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. Разъем модуля подушки

безопасности

A: ПРОЦЕДУРА

ЭЛЕКТРОПИТАНИЕ, ДАТЧИК ЗАМКА

1) Как отсоединить:

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки.
(2) Отсоедините разъем, удерживая сколь-
зящий фиксатор (A) в отведенном положе-
нии.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем (А) за корпус, с некоторым
усилием вставьте его внутрь, пока не услыши-
те характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЬ
РЕМНЯ БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Плоской отверткой подденьте нажим-
ной фиксатор, отведите его вверх и разбло-
кируйте.

(2) Потяните разъем, чтобы отсоединить
его от узла модуля подушки безопасности
водителя или от узла натяжителя ремня бе-
зопасности.

2) Как подсоединить:
Подсоедините разъем в порядке, обратном от-
соединению. На данном этапе, обязательно
вставляйте нажимной фиксатор до упора, пока
не услышите характерный щелчок фиксации.

ОСТОРОЖНО:
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться, что разъем зафикси-
рован.

AB-00721

(A)

AB-00016

AB-00478

AB-00479

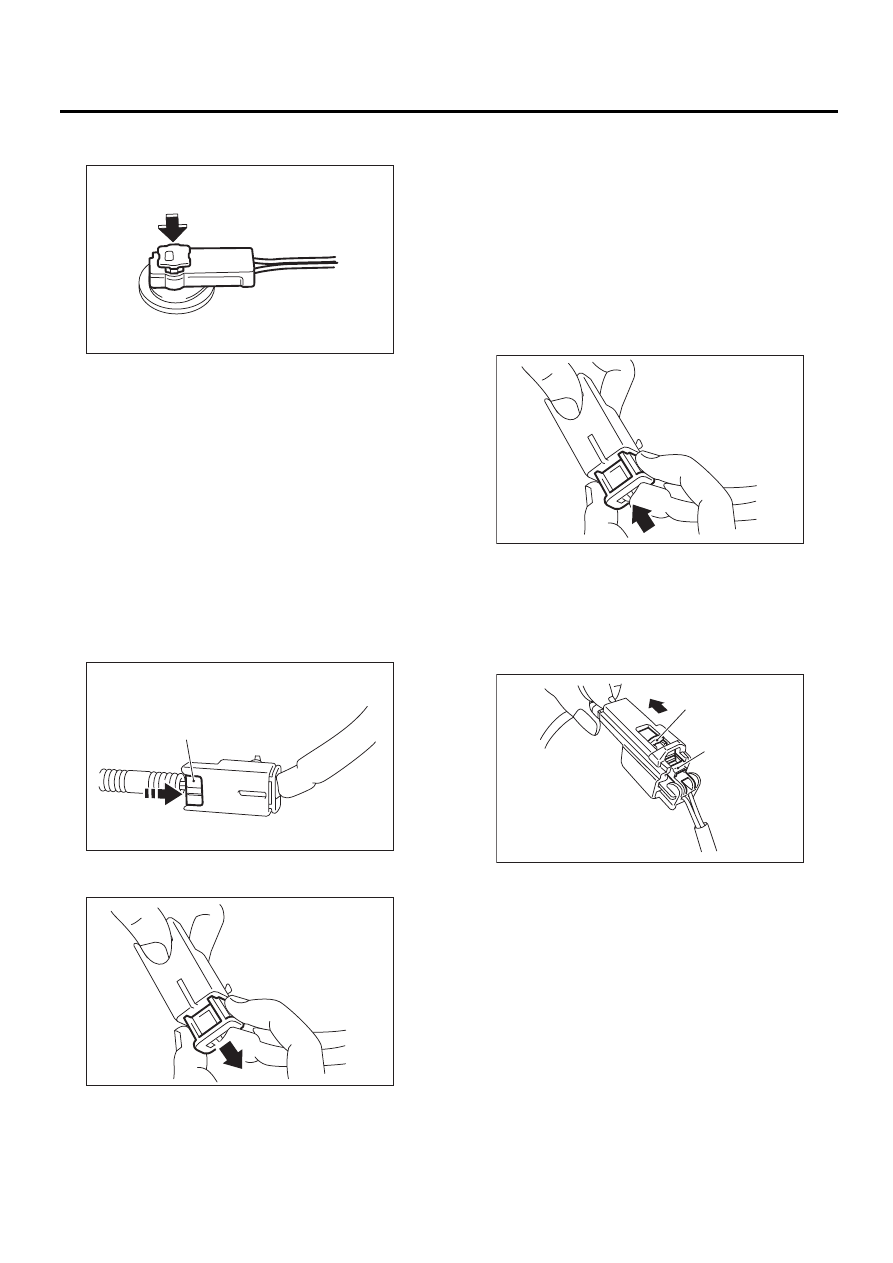

AB-9

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

• Не забудьте заблокировать разъем, на-
жав на нажимной фиксатор.

ПРИМЕЧАНИЕ:
Разъем не может быть подсоединен, если он
заблокирован нажимным фиксатором. Чтобы
подсоединить разъем, разблокируйте его, от-
ведя нажимной фиксатор вверх.

3. ПОДУШКА БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (МЕЖДУ ОСНОВНЫМ
ЖГУТОМ ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ И
ПОВОРОТНЫМ РАЗЪЕМОМ РУЛЕВОЙ
КОЛОНКИ) И ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Как отсоединить:

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки.

(2) Отсоедините разъем, удерживая сколь-
зящий фиксатор в отведенном положении.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться, что разъем зафиксирован.

4. БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор в от-
веденном положении, отпустите фиксирую-
щий рычаг (для возврата в исходное поло-
жение) и отсоедините разъем.

AB-00480

AB-00722

(A)

AB-00022

AB-00023

AB-00017

(A)

(B)

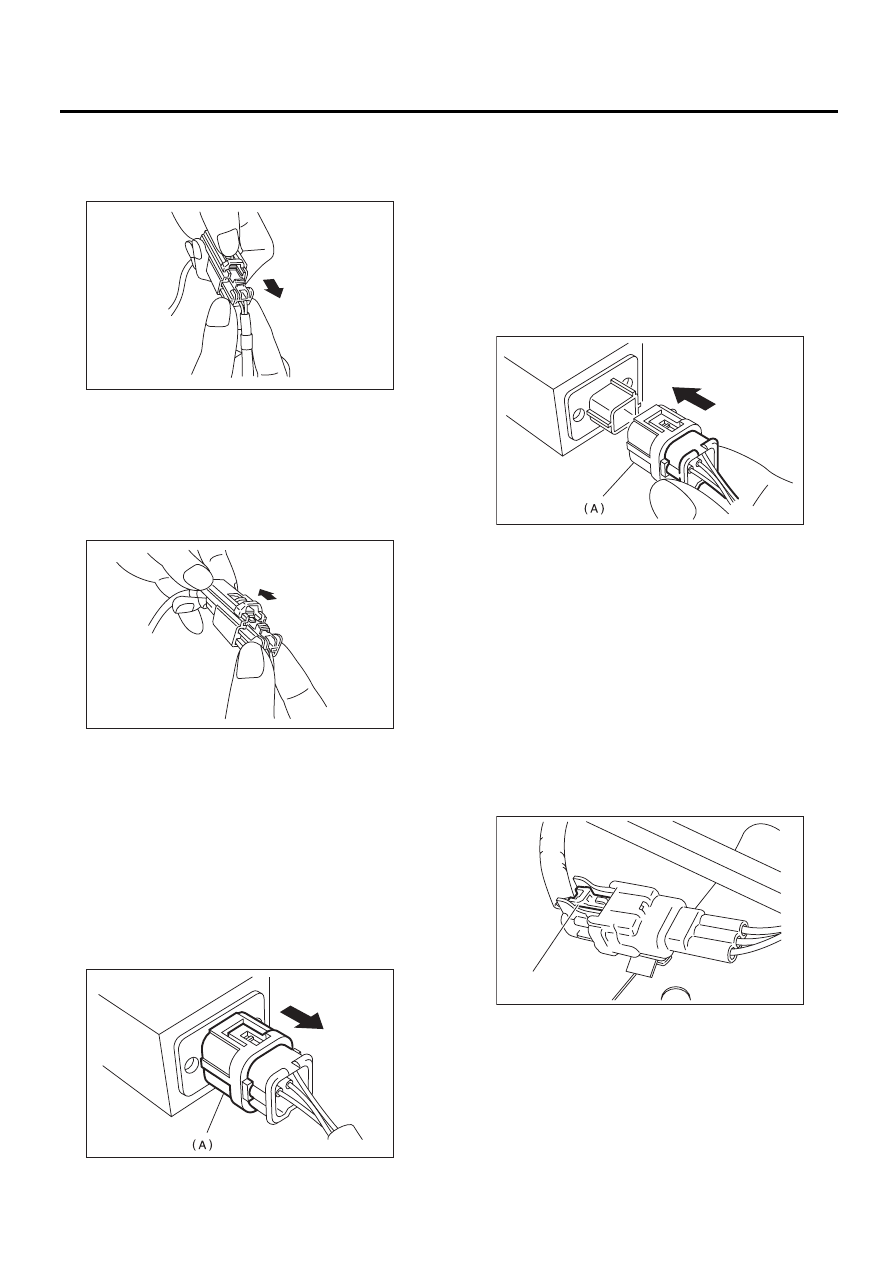

AB-10

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.
ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться, что разъем зафиксирован.

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ
И ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ

1) Как отсоединить:
Удерживая наружную часть (A), потяните ее в
направлении стрелки.
ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• При подсоединении разъема наружная
часть (А) отводится назад. Не держитесь за
нее рукой.
• Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться, что разъем зафиксирован.

6. СИСТЕМА ОПРЕДЕЛЕНИЯ ПОСАДКИ
ПЕРЕДНЕГО ПАССАЖИРА (МЕЖДУ
ЗАДНИМ ЖГУТОМ ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ И ЖГУТОМ
ПРОВОДОВ ЭЛЕКТРОПРИВОДА
СИДЕНЬЯ) И ДАТЧИК НАТЯЖЕНИЯ
РЕМНЯ БЕЗОПАСНОСТИ

1) Как отсоединить:
Нажмите на фиксирующий рычаг (А), после че-
го отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться, что разъем зафиксирован.

AB-00018

AB-00019

AB-00024

AB-00025

AB-01325

(A)

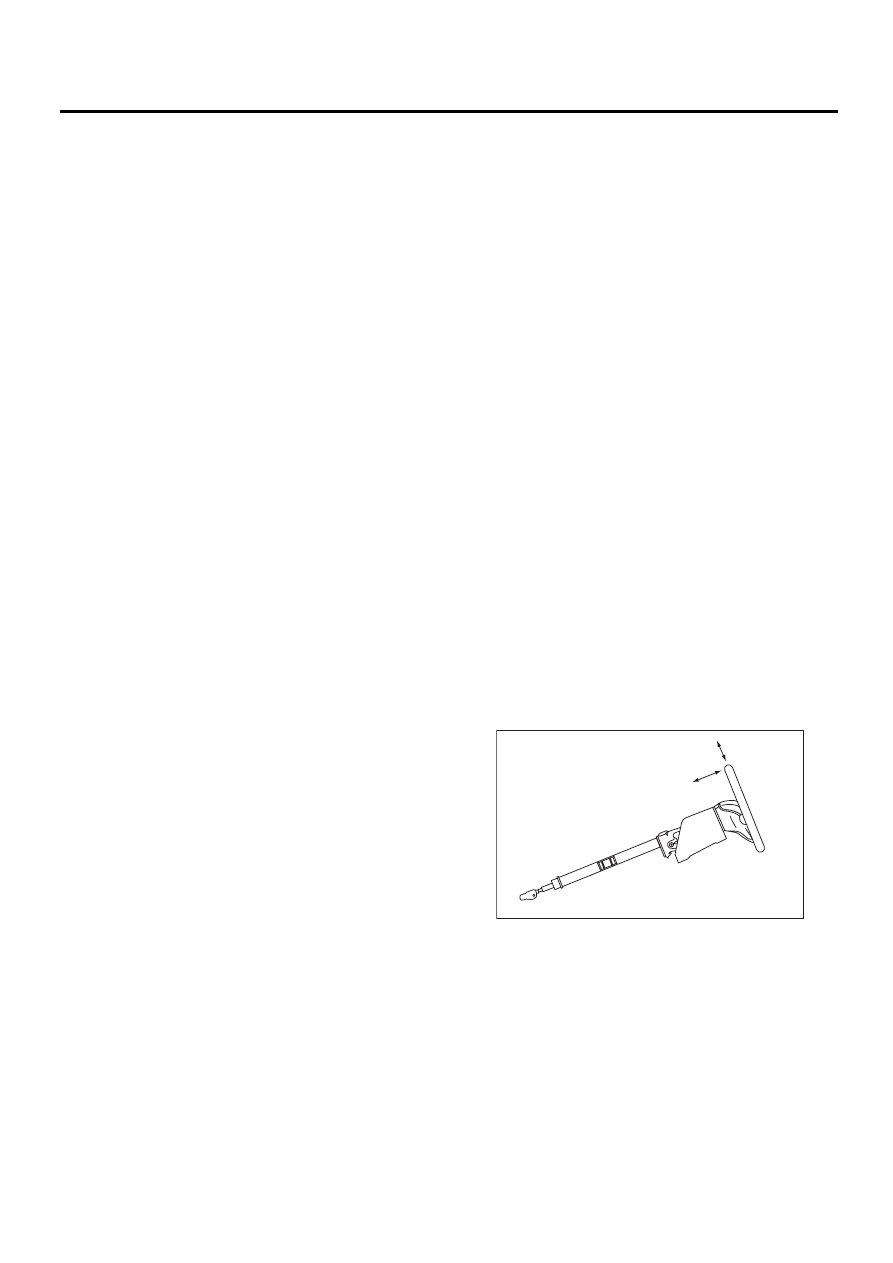

AB-11

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. Места осмотра после

столкновения

A: ЗАМЕНА

При срабатывании подушки безопасности за-
мене подлежат следующие детали.

1. ЛОБОВОЕ СТОЛКНОВЕНИЕ

1) Модуль подушки безопасности водителя
2) Модуль подушки безопасности переднего
пассажира
3) Ремень безопасности водителя (преднатя-
житель)
4) Ремень безопасности переднего пассажира
(преднатяжитель)
5) Блок управления системой подушек безо-
пасности
6) Дополнительный датчик лобового удара (ле-
вый и правый)
7) Поворотный разъем рулевой колонки
8) Панель приборов (для установки вместе с
модулем подушки безопасности переднего
пассажира)

2. БОКОВОЙ УДАР

1) Блок управления системой подушек безо-
пасности
2) Модуль боковой подушки безопасности
(спинка сиденья на стороне срабатывания)
3) Датчик боковой подушки безопасности (на
стороне срабатывания)
4) Модуль подушки-шторки безопасности (на
стороне срабатывания)
5) Модуль подушки-шторки безопасности (на
стороне срабатывания)

3. ПРОВЕРКА ДРУГИХ ДЕТАЛЕЙ

Проверьте следующие детали. Поврежденные
детали замените новыми.
1) Рулевое колесо и рулевая колонка
Проверьте рулевую колонку на надежность
крепления, возможность регулировки вперед-
назад и вверх-вниз, а также возможность регу-
лировки вперед-назад при отпускании рычага
наклона. (Существует большая вероятность
того, что при столкновении может сработать
ударопоглощающая часть рулевой колонки.)
2) Проверьте разъемы модуля подушки безо-
пасности водителя, преднатяжителя и т.п. на
наличие повреждений, а также каждый жгут
проводов на пережим или повреждение разъ-
емов. При выявлении повреждений замените
весь жгут проводов.
3) Проверьте подушки, узлы каркасов сидений,
спинки и направляющие сидений, а также их
подголовники на наличие деформаций, трещин,
надежность крепления и наличие люфтов.

B: ПРОВЕРКА

При столкновении, даже легком, обязательно
проверьте следующие системы.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Проверьте следующие узлы и детали, заме-
нив поврежденные узлы и детали новыми.
• Модуль подушки безопасности на наличие
трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрыва цепи. Провода
жгута проводов на повреждение изоляции.
• Поверхность модуля на загрязнения смазкой,
маслом, водой или чистящими средствами.
2) При установке нового модуля подушки безо-
пасности водителя проверьте следующие пун-
кты, заменив поврежденные узлы и детали но-
выми.
• Рулевое колесо мешает установить модуль
подушки безопасности.
• Величина зазора между модулем подушки
безопасности водителя и рулевым колесом из-
меняется.
• Деформация рулевого колеса в осевом и
вертикальном направлении превышает допус-
тимые пределы.

Электрические параметры:

Осевое смещение А

Менее 6 мм (0,24 дюйма)

Вертикальное смещение L

Менее 7 мм (0,28 дюйма)

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Модуль подушки безопасности и панель при-
боров на наличие трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи. Прово-
да жгута проводов на повреждение изоляции.
• Монтажный кронштейн на наличие трещин
или деформаций.

AB-00028

A
