Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 348





AC-50

Вентиляционная решетка

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

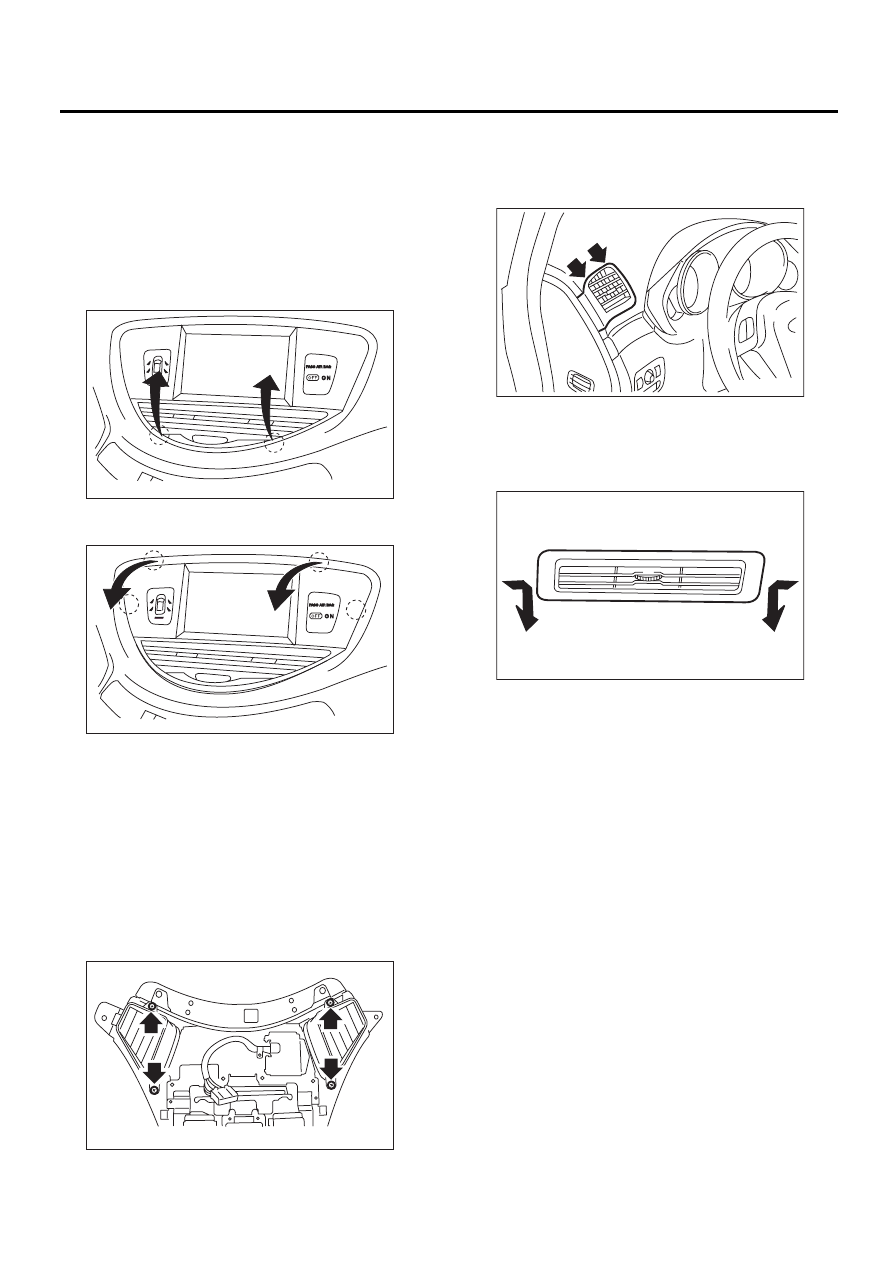

25.Вентиляционная решетка

A: СНЯТИЕ

1. ВЕРХНЯЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

1) Отсоедините провод массы от аккумулятора.
2) Приподнимите верхнюю вентиляционную
решетку и снимите фиксатор со стороны вы-
ключателя аварийной сигнализации.

3) Удерживая дисплей за торец, снимите верх-
ний, правый и левый фиксатор.

4) Отсоедините разъемы и снимите панель.

2. ЦЕНТРАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

1) Отсоедините провод массы от аккумулятора.
2) Снимите панель управления кондиционера
для водителя и переднего пассажира.. <См.
AC-33
, КОНДИЦИОНЕР ДЛЯ ВОДИТЕЛЯ И ПЕ-
РЕДНЕГО ПАССАЖИРА, СНЯТИЕ, Панель уп-
равления.>
3) Отверните винт и снимите центральную вен-
тиляционную решетку.

3. БОКОВАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

Для снятия боковой вентиляционной решетки
отсоедините фиксаторы в двух местах.

4. ВЕНТИЛЯЦИОННАЯ РЕШЕТКА
КРЫШИ

Снимите фиксатор и снимите вентиляционную
решетку крыши.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

C: ПРОВЕРКА

1) Проверьте плавность регулировки направ-
ления и мощности воздушного потока.
2) Проверьте возможность сохранения регули-
ровки в каждом положении.

AC-01345

AC-01346

AC-01347

AC-01309

AC-01354

AC-51

Короб отопителя

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

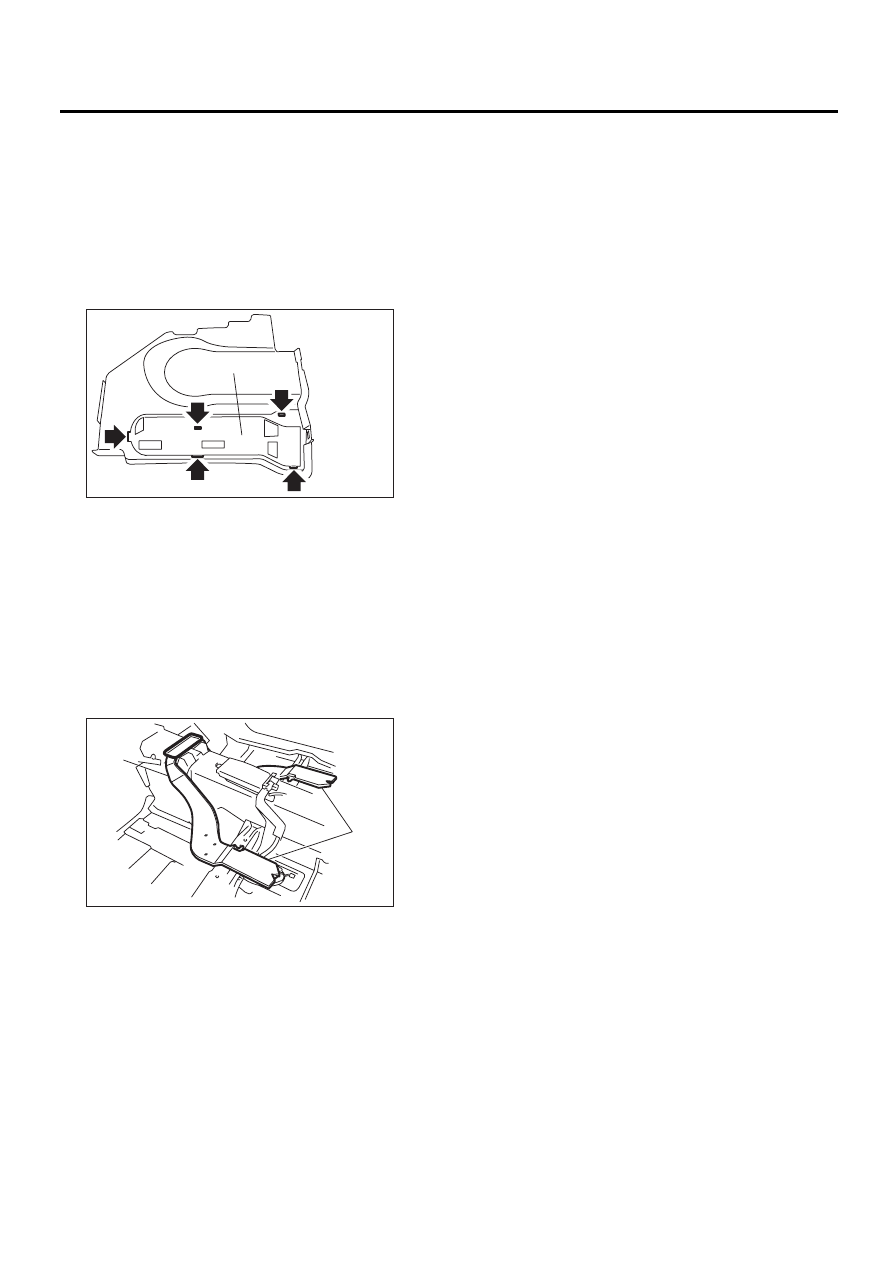

26.Короб отопителя

A: СНЯТИЕ

1. ПЕРЕДНИЙ КОРОБ ОТОПИТЕЛЯ

1) Снимите нижнюю крышку панели приборов.
<См. EI-36
, СНЯТИЕ, Нижняя крышка панели
приборов.>
2) Снимите фиксатор и отсоедините передний
короб отопителя (A).

2. ЗАДНИЙ КОРОБ ОТОПИТЕЛЯ

1) Снимите блок отопителя и охлаждения.
<См. AC-37
, СНЯТИЕ, Блок отопителя и охлаж-
дения.>
2) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
3) Снимите переднюю часть отделки порога.
4) Снимите напольный коврик для того, чтобы
снять задний центральный короб отопителя
(A), а также левый и правый задний короб ото-
пителя (B).

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

AC-01349

(A)

AC-01350

(A)

(B)

AC-52

Воздуховод отопителя и вентиляции

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

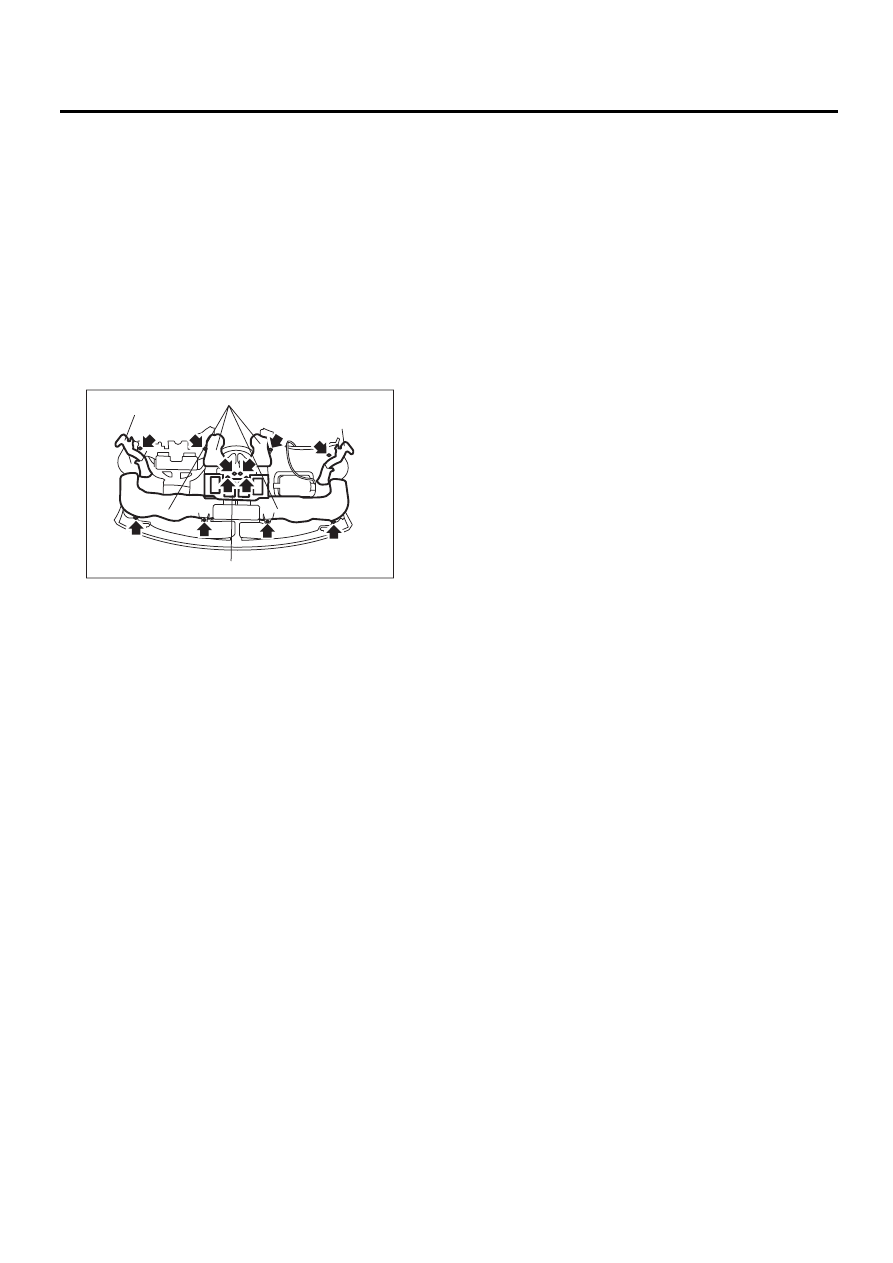

27.Воздуховод отопителя

и вентиляции

A: СНЯТИЕ

1. ПАНЕЛЬ ПРИБОРОВ

1) Снимите панель приборов. <См. EI-36, СНЯ-
ТИЕ, Нижняя крышка панели приборов.>
2) Отверните винты и отсоедините централь-
ный воздуховод вентиляции (A).
3) Отверните винты и отсоедините боковой
воздуховод вентиляции (В).
4) Отверните винты и отсоедините боковой
воздуховод обогрева ветрового стекла (C).

2. ВОЗДУХОВОД КРЫШИ

Снимите внутреннюю отделку крыши. <См. EI-

50, СНЯТИЕ, внутренняя отделка крышки.>

ПРИМЕЧАНИЕ:
Воздуховод крыши выполнен единым узлом с
внутренней отделкой крыши. При необходи-
мости замены воздуховода крыши, замените
внутреннюю отделку крыши.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

AC-01352

(C)

(B)

(C)

(A)

AC-53

Фильтр кондиционера

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

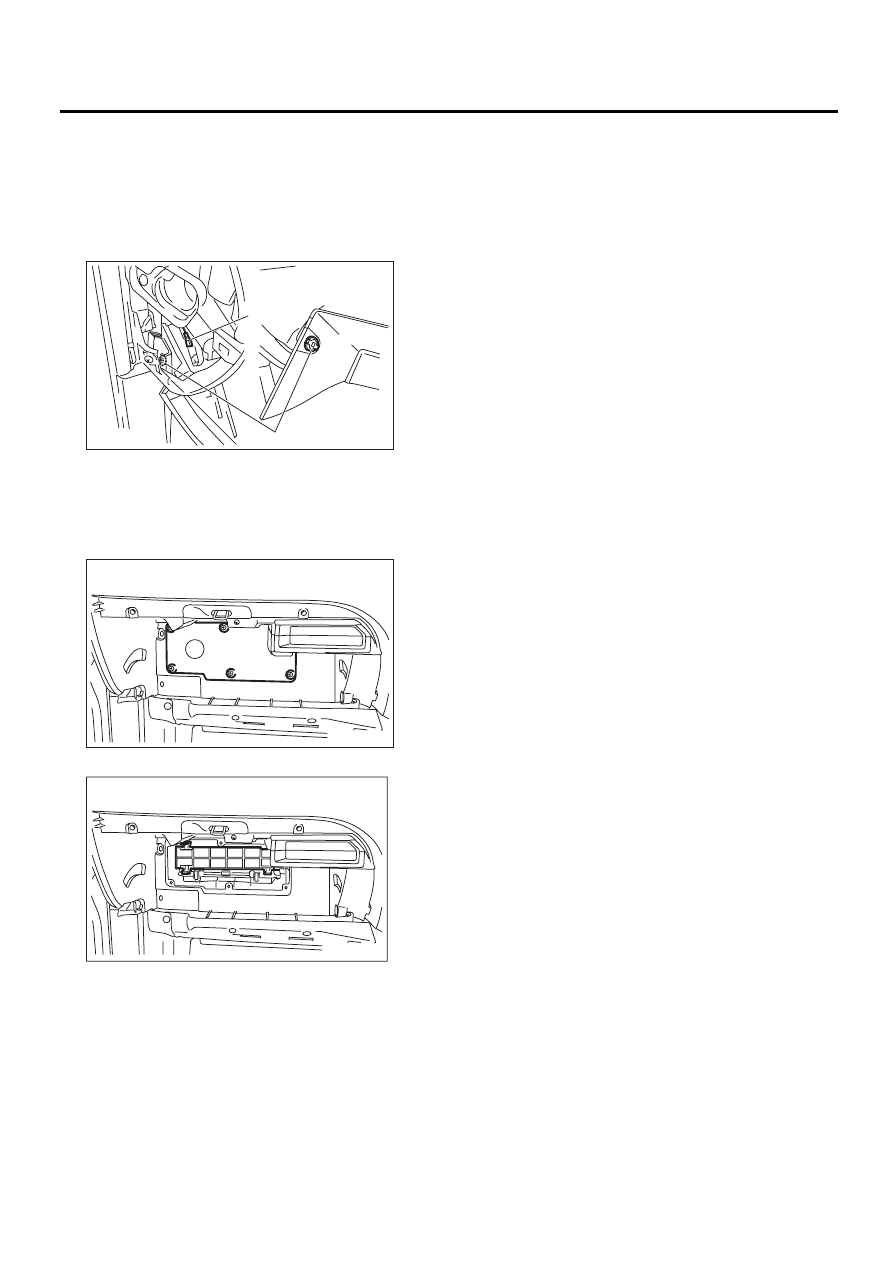

28.Фильтр кондиционера

A: ЗАМЕНА

1) Снимите боковую крышку панели приборов.
<См. EI-37
, СНЯТИЕ, Отделение для перча-
ток.>
2) Снимите два хомута и успокоитель (строп).

3) Снимите отделение для перчаток.
4) Снимите крышку сервисного отверстия.

5) Снимите фильтр кондиционера.

6) Установка производится в порядке, обрат-
ном снятию.

(1) Хомут

(2) Успокоитель (строп)

AC-01626

(1)

(2)

AC-01627

AC-01628
