Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 347





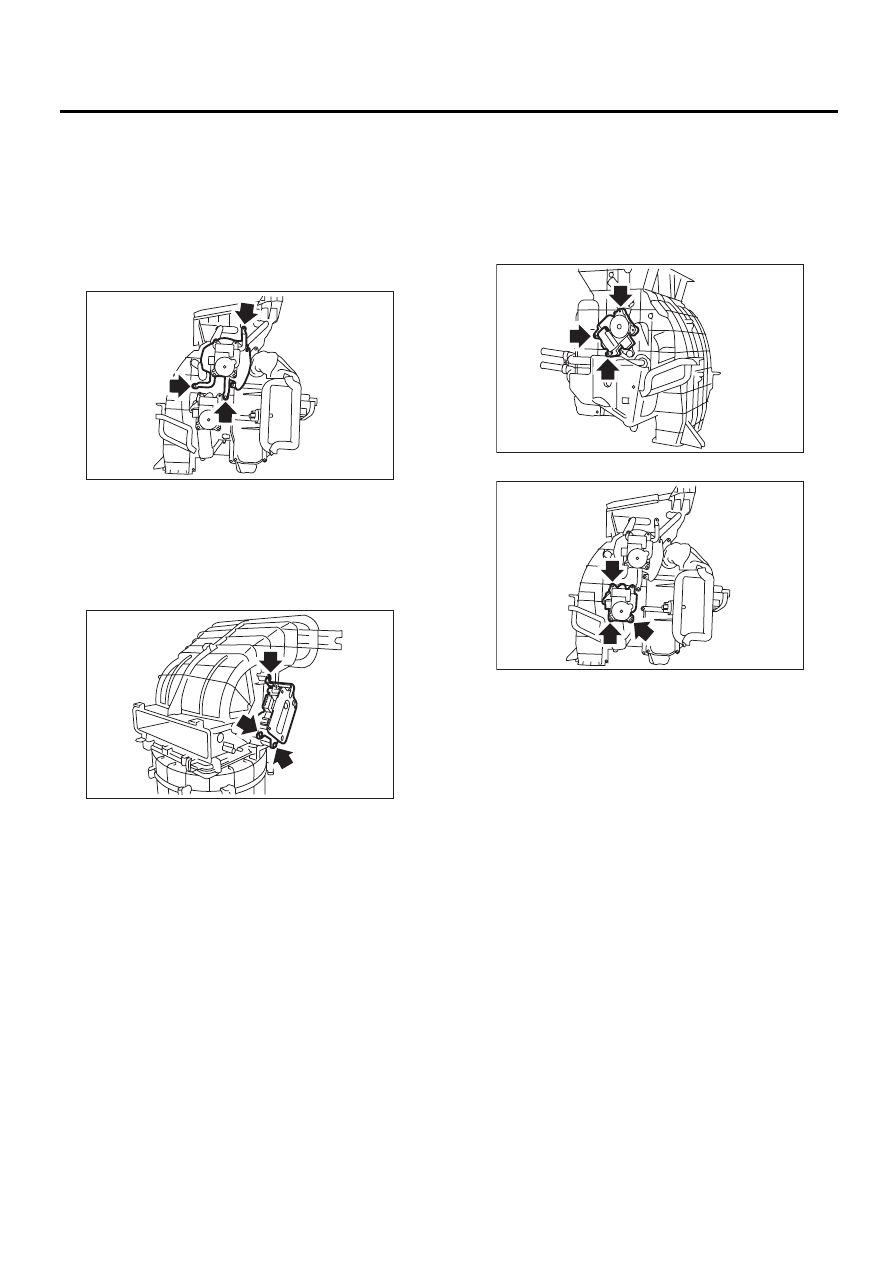

AC-46

Привод

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

21.Привод

A: СНЯТИЕ

1. ПРИВОД ЗАСЛОНКИ РЕЖИМОВ
ОБДУВА

Отсоедините разъем, отверните винт, после
чего снимите привод заслонки режимов обдува
с блока отопителя и охлаждения.

2. ПРИВОД ЗАСЛОНКИ
ВОЗДУХОЗАБОРНИКА

Отсоедините разъем, отверните винт, после
чего снимите привод заслонки воздухозабор-
ника с узла электродвигателя вентилятора
отопителя.

3. ПРИВОД ЗАСЛОНКИ ВОЗДУШНОЙ
СМЕСИ (МОДЕЛЬ С АВТОМАТИЧЕСКИМ
КОНДИЦИОНЕРОМ)

Отсоедините разъем, отверните винт, после
чего снимите привод заслонки воздушной сме-
си с блока отопителя и охлаждения.
• Со стороны водителя

• Со стороны пассажира переднего сиденья

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

AC-01303

AC-01304

AC-01306

AC-01305

AC-47

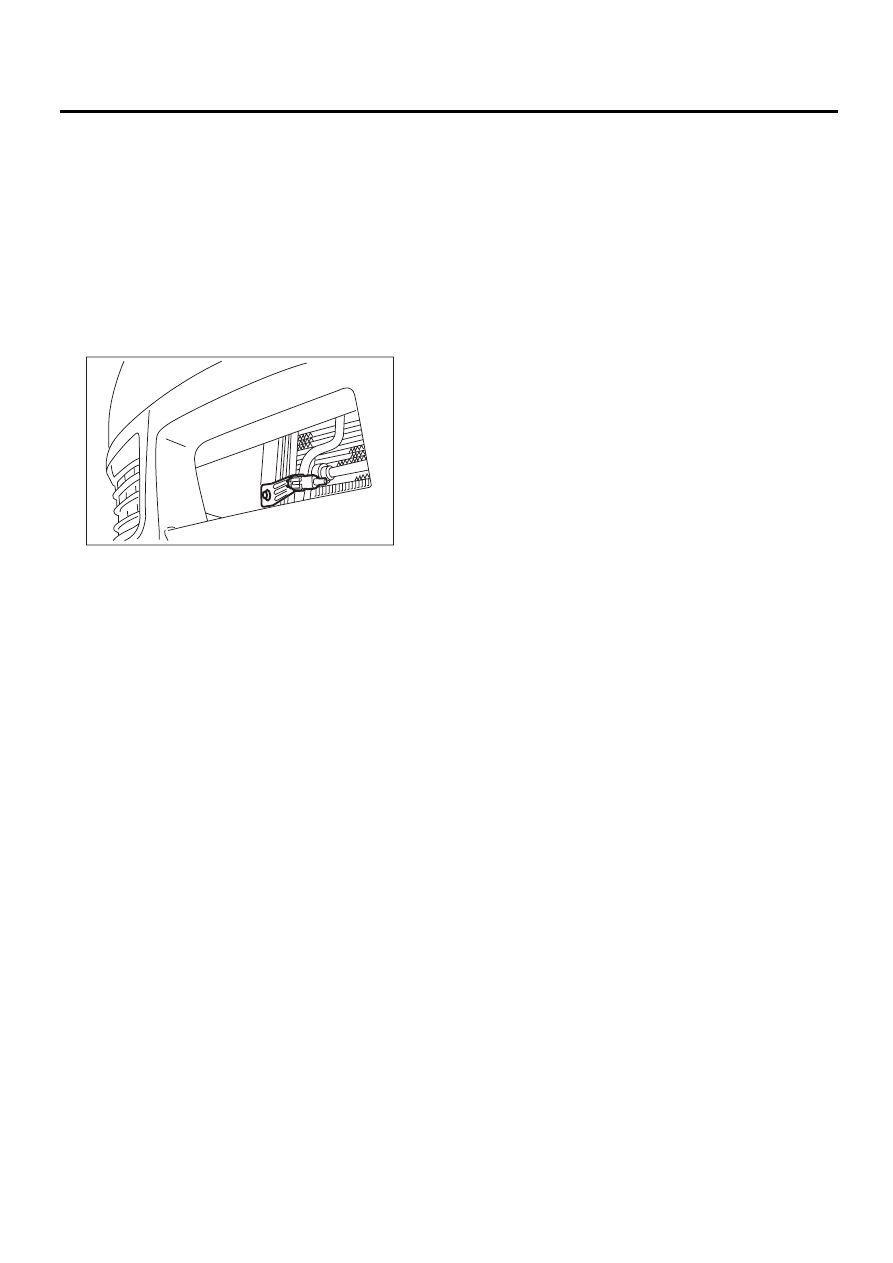

Датчик температуры наружного воздуха (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

22.Датчик температуры

наружного воздуха
(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика температуры
наружного воздуха.
3) Снимите датчик температуры наружного
воздуха с нижней панели радиатора.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

C: ПРОВЕРКА

<См. AB(diag)-32, ДАТЧИК ТЕМПЕРАТУРЫ НА-
РУЖНОГО ВОЗДУХА, Процедура диагностики
датчиков.>

AC-01488

AC-48

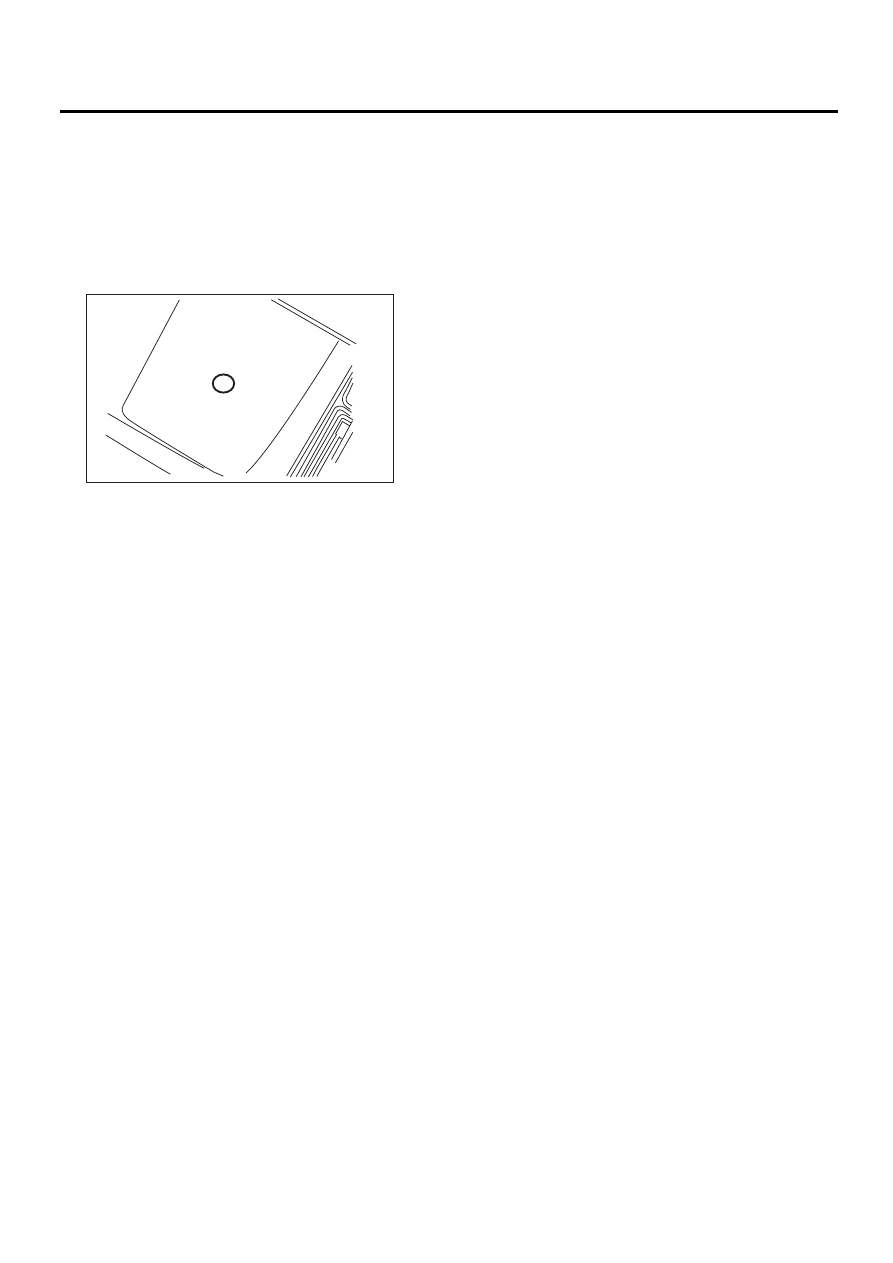

Датчик солнечной нагрузки (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

23.Датчик солнечной нагрузки

(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем и снимите датчик сол-
нечной нагрузки.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить внутреннюю отделку при снятии дат-
чика.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

C: ПРОВЕРКА

<См. AB(diag)-38, ДАТЧИК СОЛНЕЧНОЙ НА-
ГРУЗКИ, Процедура диагностики датчиков.>

AC-01308

AC-49

Датчик температуры воздуха в салоне (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

24.Датчик температуры

воздуха в салоне
(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю панель панели приборов
со стороны водителя. <См. EI-36, СНЯТИ
Е,
Нижняя крышка панели приборов.>
3) Отсоедините разъем и шланг аспиратора,
снимите откидную собачку и снимите датчик
температуры воздуха в салоне со щитка защи-
ты колен.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить внутреннюю отделку при снятии дат-
чика.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

C: ПРОВЕРКА

<См. AB(diag)-34, ДАТЧИК ТЕМПЕРАТУРЫ
ВОЗДУХА В САЛОНЕ, Процедура диагностики
датчиков.>
