AC-34

Блок управления (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

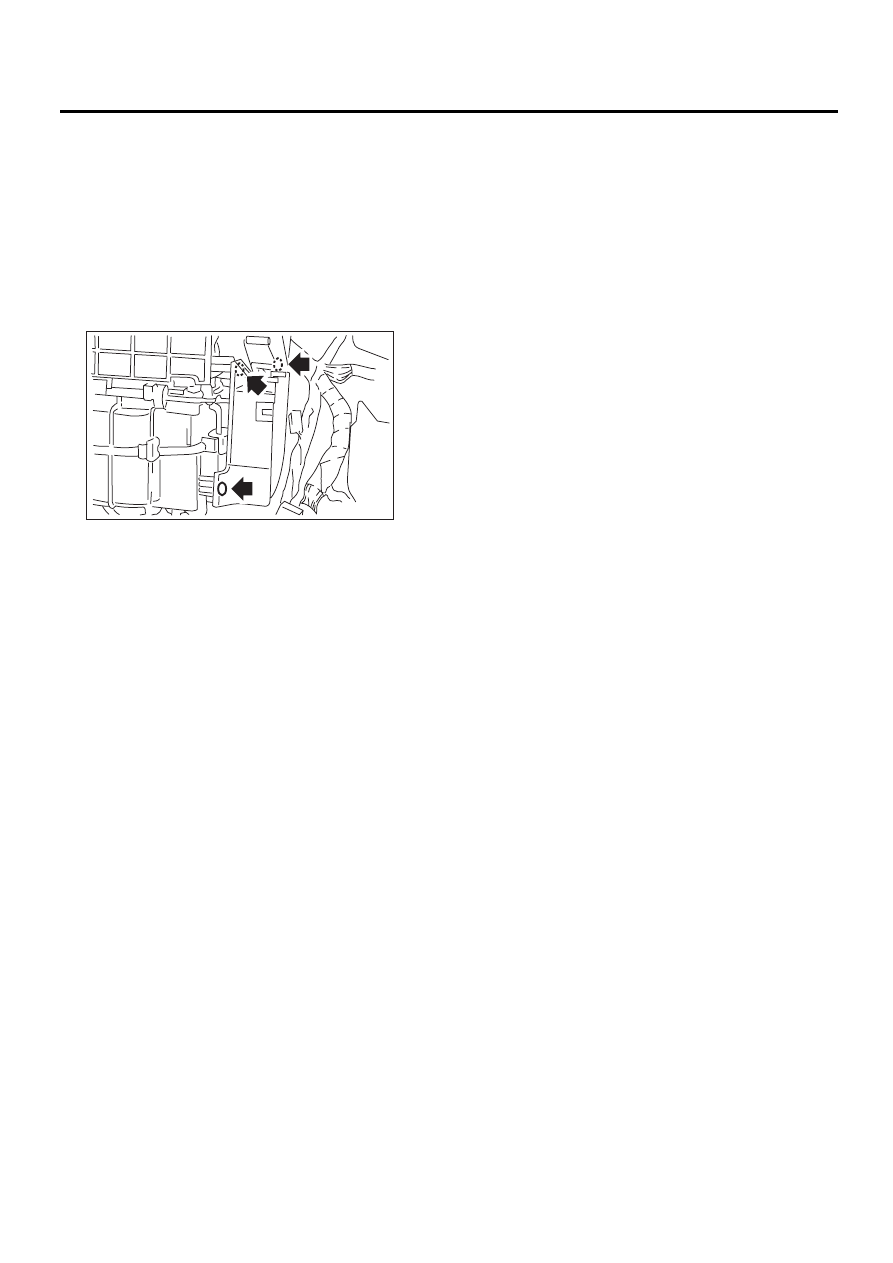

13.Блок управления (модель

с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>
3) Отверните винт, отсоедините разъем и сни-
мите блок управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

AC-01385

AC-35

Компрессор

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

14.Компрессор

A: ПРОВЕРКА

1. ЗАЗОР ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

Проверьте зазор по всей окружности ведущего
диска и шкива.

Номинальное значение:

0,45

±

0,15 мм (0,0177

±

0,0059 дюйма)

2. ПОРЯДОК РАБОТЫ
ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

1) Отсоедините разъем компрессора.
2) Подсоедините положительную клемму акку-
муляторной батареи (+) к клемме разъема ком-
прессора, а отрицательную клемму (–) к корпу-
су компрессора.

3) Проверьте включение электромагнитной
муфты.
Если имеют место проблемы, замените комп-
рессор.

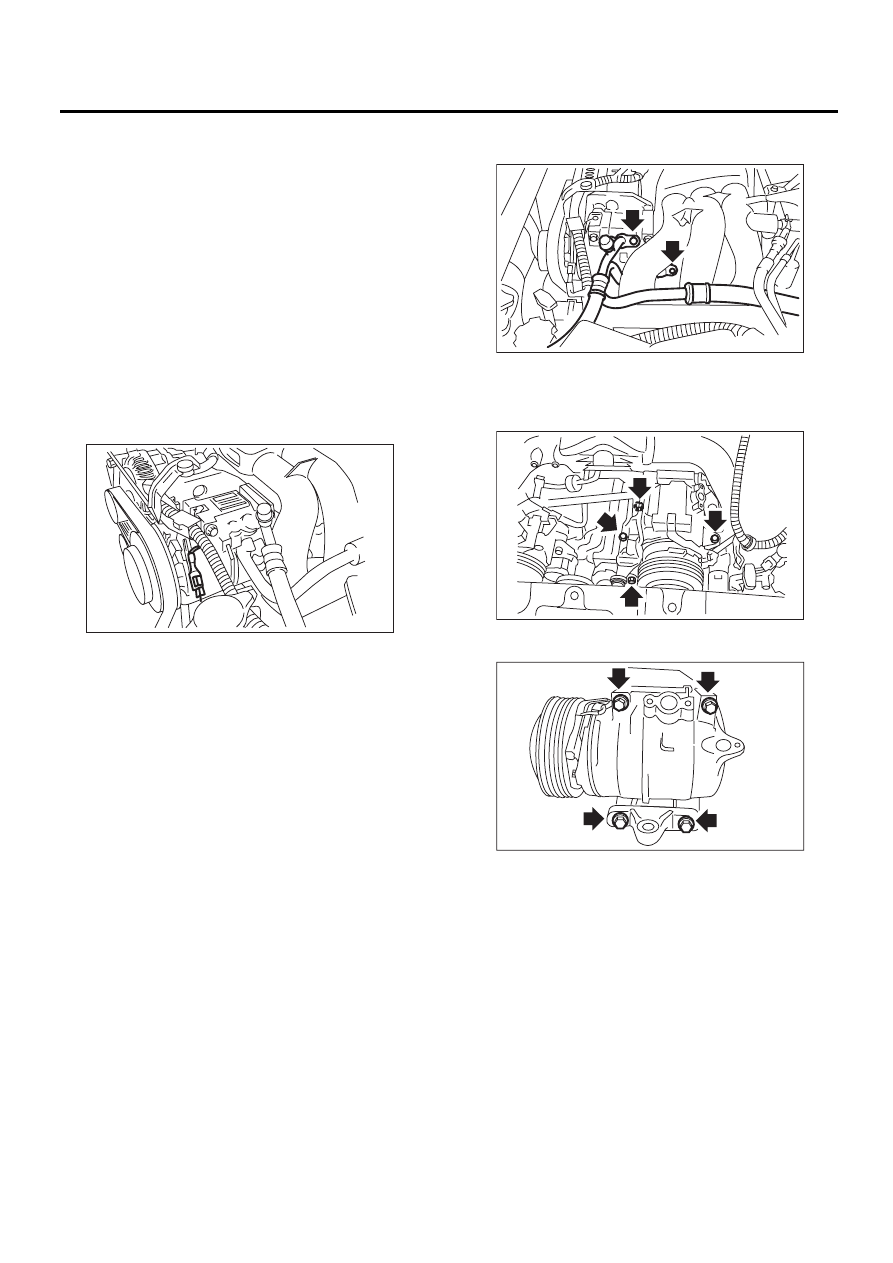

B: СНЯТИЕ

1) Выполните процедуру возврата масла в ком-
прессор. < -27
См. AC>, ПРОЦЕДУРА, Компрес-
сорное масло.
2) Переведите выключатель кондиционера в
положение OFF и заглушите двигатель.
3) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-

20, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
4) Отсоедините провод массы от аккумулятора.
5) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ,
Клиновидные ремни.>
6) Снимите генератор. <См. SC(H6DO)-20, СНЯ-
ТИЕ, Генератор.>

7) Отверните болт и снимите шланги низкого и
высокого давления.

8) Отсоедините жгут проводов компрессора от
жгута проводов кузова.
9) Отверните болты и снимите кронштейн ком-
прессора.

10) Отверните болты, а затем снимите комп-
рессор с кронштейна.

C: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном снятию.
2) Замените уплотнительные кольца шлангов
высокого и низкого давления новыми, затем
нанесите компрессорное масло.
3) После замены компрессора откорректируй-
те количество компрессорного масла. < -27
См.
AC>, ПРОЦЕДУРА, Компрессорное масло.
4) Заправьте систему хладагентом. <См. AC-21,
ПРОЦЕДУРА, Порядок заправки хладагента.>
Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC

-10, БЛОК КОН-

ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. AC

-11, КОМПРЕС-

СОР, УЗЕЛ, Общие сведения.>

AC-01287

AC-01381

AC-01289

AC-01290

AC-36

Конденсатор

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

15.Конденсатор

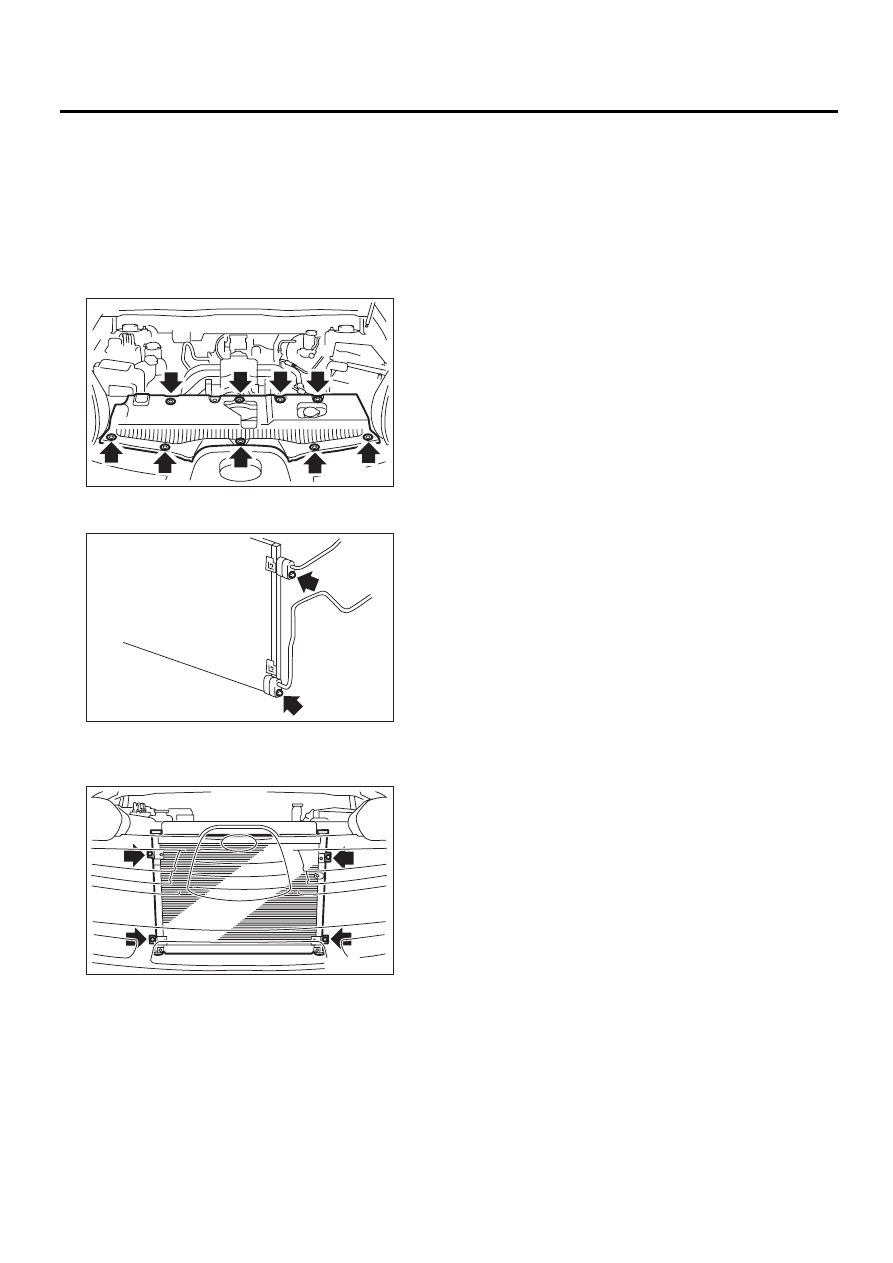

A: СНЯТИЕ

1) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-

20, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
2) Отсоедините провод массы от аккумулятора.
3) Снимите верхнюю накладку бампера.

4) Отсоедините напорный шланг и трубку от
конденсатора.

5) Снимите 4 болта, поднимите конденсатор и
извлеките его из места установки между ради-
атором и бампером.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить ребра конденсатора. При поврежде-
нии ребра, устраните неисправность при по-
мощи отвертки с тонким жалом.
• При замене конденсатора долейте в комп-
рессор соответствующее количество комп-
рессорного масла. <См. AC

-27, ЗАМЕНА,

Компрессорное масло.>

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном снятию.

ОСТОРОЖНО:
Замените уплотнительные кольца на шлан-
гах и трубках новыми, затем нанесите комп-
рессорное масло.
2) Заправьте систему хладагентом. <См. AC-21,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC

-10, БЛОК КОН-

ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. CO(H6DO)

-6, РАДИА-

ТОР И ВЕНТИЛЯТОР РАДИАТОРА, УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

1) Проверьте, не забились ли пластины кон-
денсатора насекомыми или мусором. При необ-
ходимости, продуйте пластины сжатым возду-
хом или промойте водой.
2) Проверьте конденсатор на предмет утечки
масла. При обнаружении неисправности заме-
ните конденсатор новым.

AC-01292

AC-01481

AC-01293

AC-37

Блок отопителя и охлаждения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

16.Блок отопителя

и охлаждения

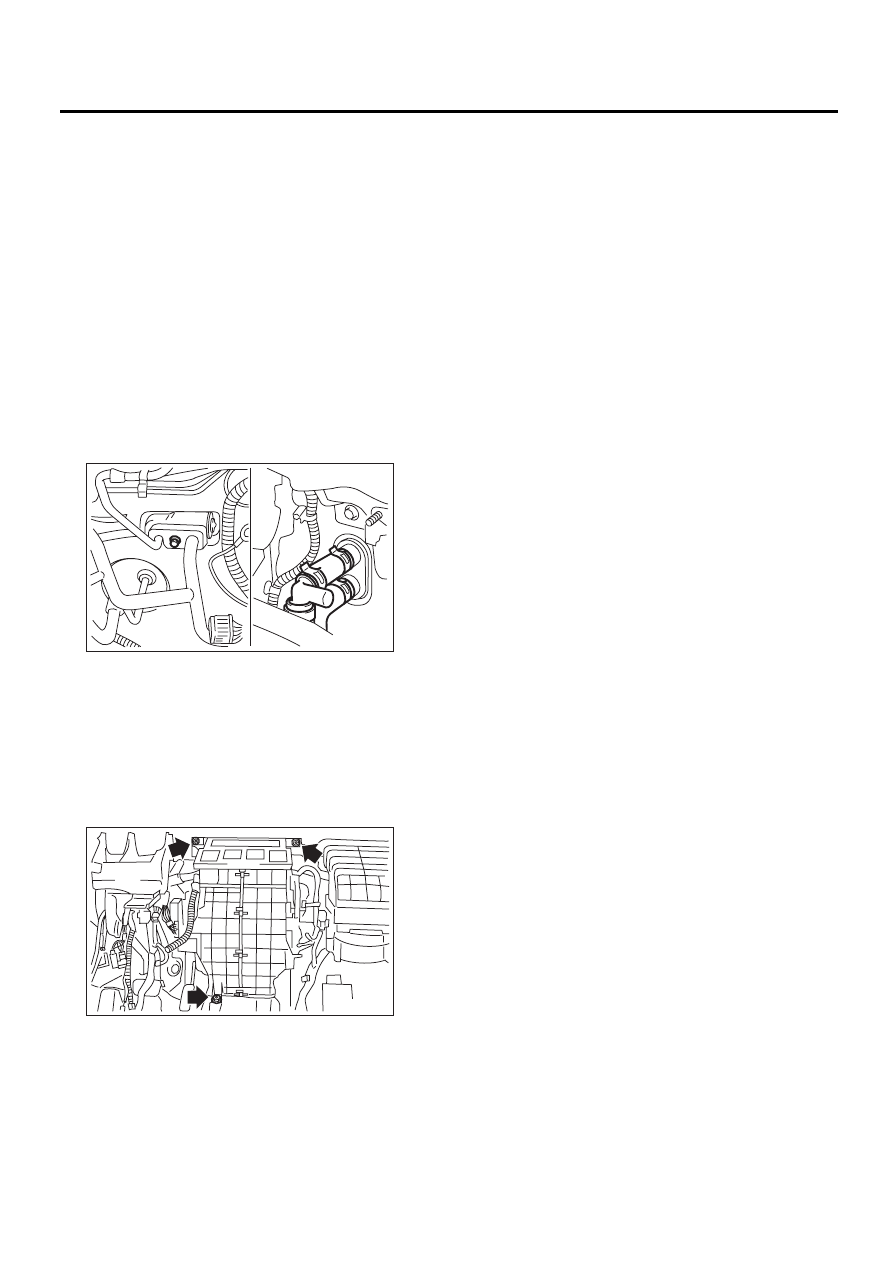

A: СНЯТИЕ

1. КОНДИЦИОНЕР ДЛЯ ВОДИТЕЛЯ И
ПЕРЕДНЕГО ПАССАЖИРА

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-

20, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
3) Слейте охлаждающую жидкость двигателя
из радиатора.
4) Отверните болты крепления расширитель-
ного клапана и трубки в моторном отсеке. Что-
бы снять шланги, отсоедините хомуты шланга
отопителя в моторном отсеке.

5) Снимите панель приборов. <См. EI-40, СНЯ-
ТИЕ, Узел панели приборов.>
6) Снимите опорную балку.
7) Снимите узел электродвигателя вентилято-
ра отопителя. <См. AC-28, СНЯТИЕ, Узел элек-
тродвигателя вентилятора отопителя.>
8) Отсоедините разъем привода.
9) Отверните болты и гайки и снимите блок
отопителя и охлаждения.

2. ОХЛАДИТЕЛЬНАЯ УСТАНОВКА ДЛЯ
ПАССАЖИРОВ ЗАДНИХ СИДЕНИЙ

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-20,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>

3) Снимите внутреннюю отделку задней боко-
вой панели кузова (левой). <См. EI-45, СНЯ-
ТИЕ, Внутренняя отделка задней боковой па-
нели кузова.>
4) Отверните болты, затем отсоедините за-
днюю трубку.
5) Отсоедините разъем жгута проводов.
6) Отверните гайки, затем снимите охлади-
тельную установку.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном снятию.
2) Заправьте систему хладагентом. <См. AC-21,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC

-5, БЛОК ОТО-

ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.>

AC-01294

AC-01295
