Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 342





AC-26

Проверка на наличие утечек хладагента

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

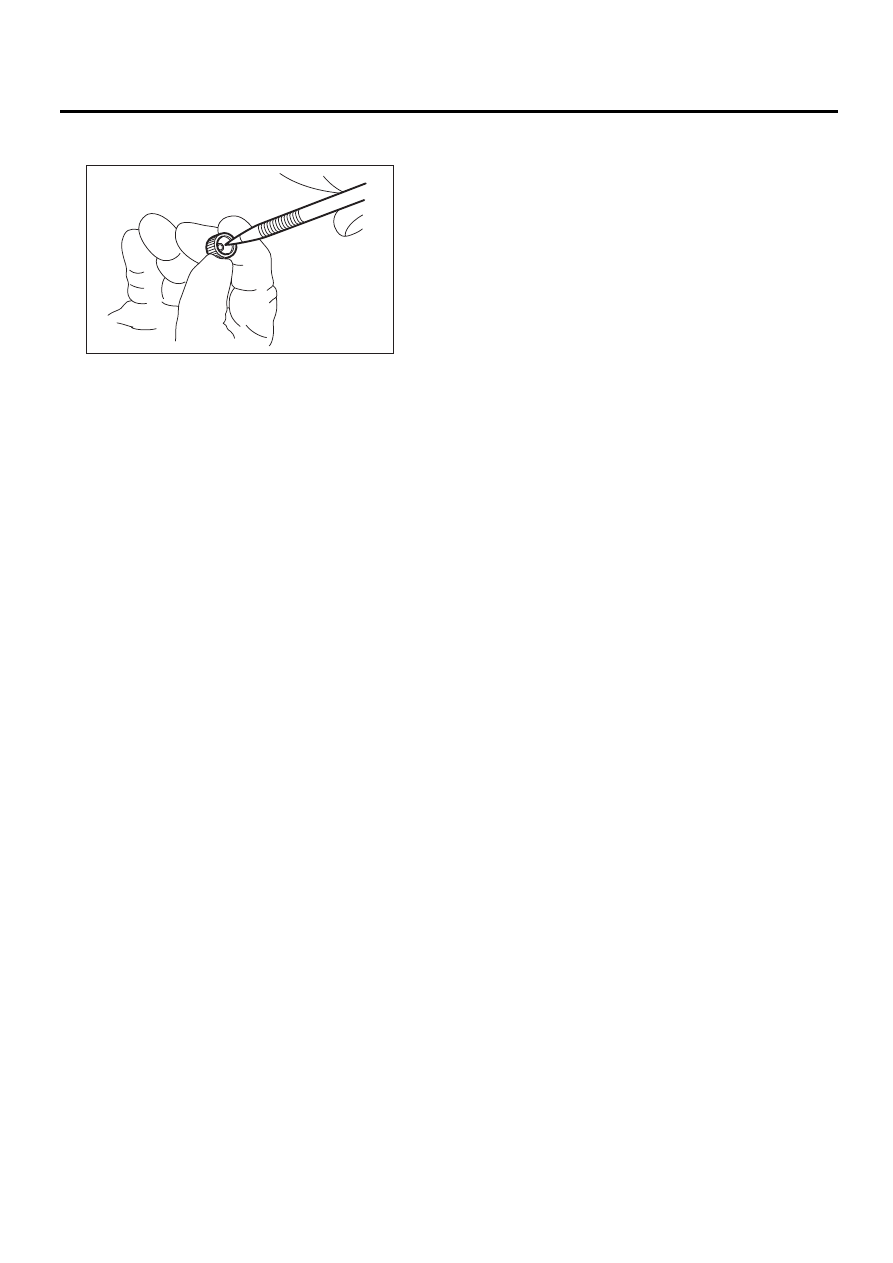

13) Проведите визуальный осмотр резинового
уплотнения на колпачке сервисного отверстия.

AC-00038

AC-27

Компрессорное масло

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

6. Компрессорное масло

A: ПРОЦЕДУРА

ПРИМЕЧАНИЕ:
Перед проведением работ по ремонту выпол-
ните операцию по возврату компрессорного
масла в циркуляцию вместе с хладагентом в
компрессор.
1) Увеличьте частоту вращения двигателя до
1500 оборотов в минуту.
2) Переведите выключатель кондиционера в
положение ON.
3) Переведите ручку регулировки температуры
в положение MAX COOL (максимальное охлаж-
дение).
4) Установите переключатель FRESH/RECIRC
в положение RECIRC (рециркуляция).
5) Установите переключатель скоростных ре-
жимов вентилятора в режим высоких оборотов.
(На моделях, оборудованных охладительной ус-
тановкой для пассажиров задних сидений, так-
же установите скоростной режим высоких обо-
ротов для этой установки)
6) Оставьте автомобиль в этом состоянии на
10 минут.

B: ЗАМЕНА

ПРИМЕЧАНИЕ:
• В случае замены какого-либо компонента
системы необходимо долить соответствующее
количество компрессорного масла (равное ко-
личеству масла, оставшемуся в снятом компо-
ненте).
• При замене компрессора учтите, что в новом
компрессоре уже содержится предусмотрен-
ное количество масла. Устанавливая компрес-
сор, слейте масло, чтобы количество масла бы-
ло равным тому количеству масла, которое ос-
талось в снятом компрессоре.

AC-28

Узел электродвигателя вентилятора отопителя

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

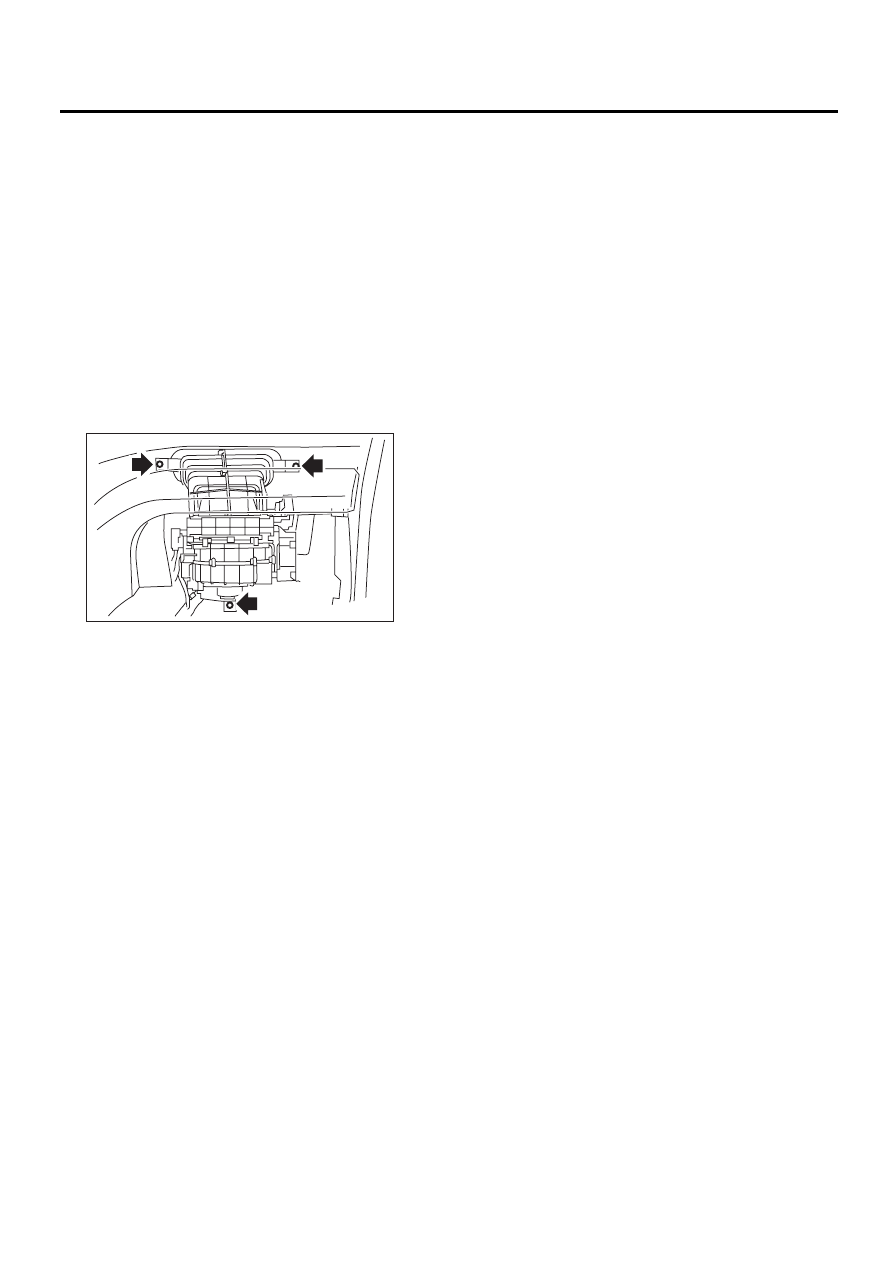

7. Узел электродвигателя

вентилятора отопителя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъемы блока управления
кондиционером, привода заслонки воздухоза-
борника, электродвигателя вентилятора ото-
пителя, транзистора большой мощности и ре-
зистора вентилятора отопителя.
4) Поднимите напольный коврик.
5) Ослабьте болты и гайки для того, чтобы
снять узел электродвигателя вентилятора ото-
пителя.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC

-5, БЛОК ОТО-

ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.> <См. AC

-7, УЗЕЛ ЭЛЕКТРОДВИ-

ГАТЕЛЯ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ, УЗЕЛ,
Общие сведения.>

AC-01276

AC-29

Электродвигатель вентилятора отопителя

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

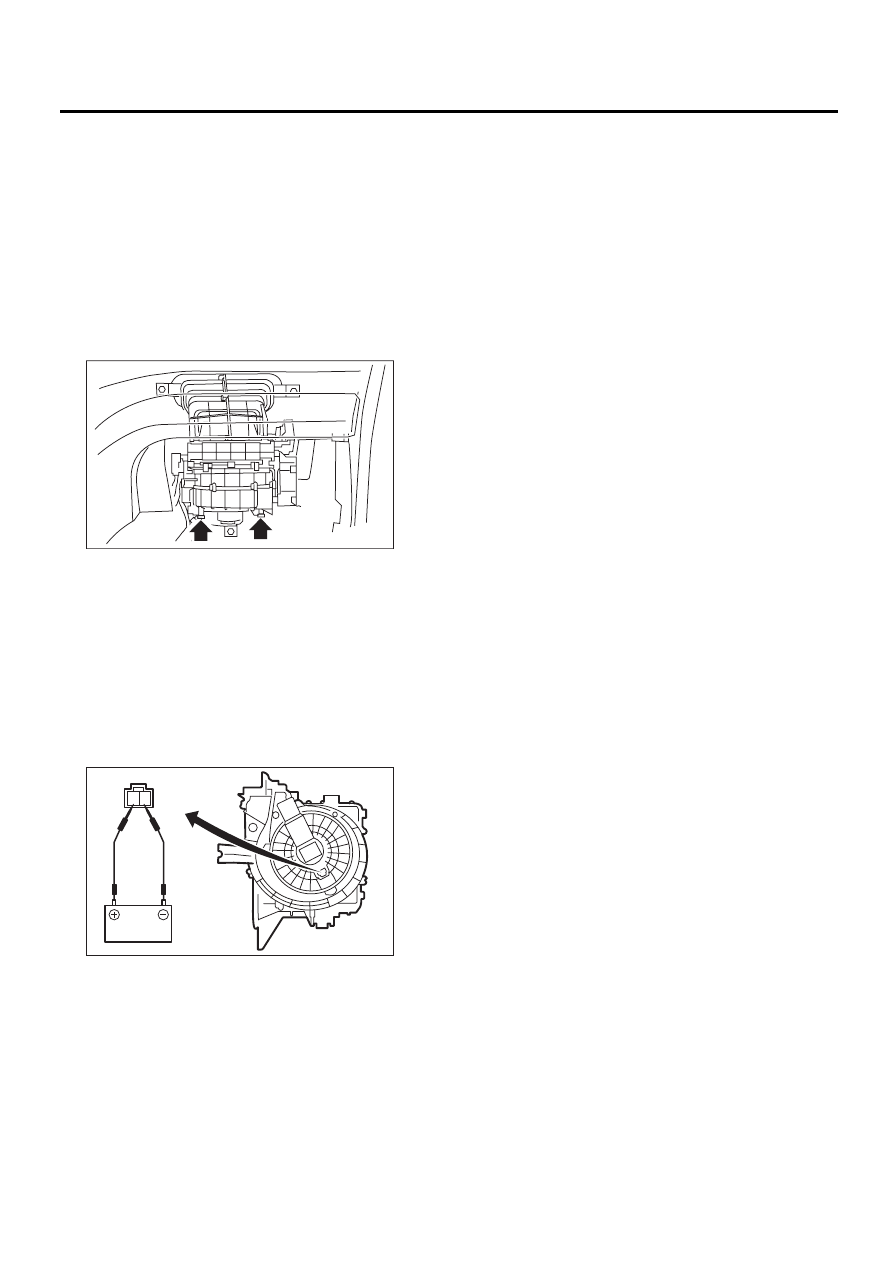

8. Электродвигатель

вентилятора отопителя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку отделения для
перчаток. <См. EI-37
, СНЯТИЕ, Отделение для
перчаток.>
3) Отсоедините разъем электродвигателя вен-
тилятора.
4) Ослабьте винт и снимите электродвигатель
вентилятора.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

C: ПРОВЕРКА

Подсоедините положительную клемму аккуму-
ляторной батареи (+) к клемме №2 разъема
электродвигателя вентилятора, а отрицатель-
ную клемму (–) – к клемме №1. Проверьте элек-
тродвигатель вентилятора на предмет плав-
ности вращения.

AC-01277

AC-01278

1

2
