AC-18

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

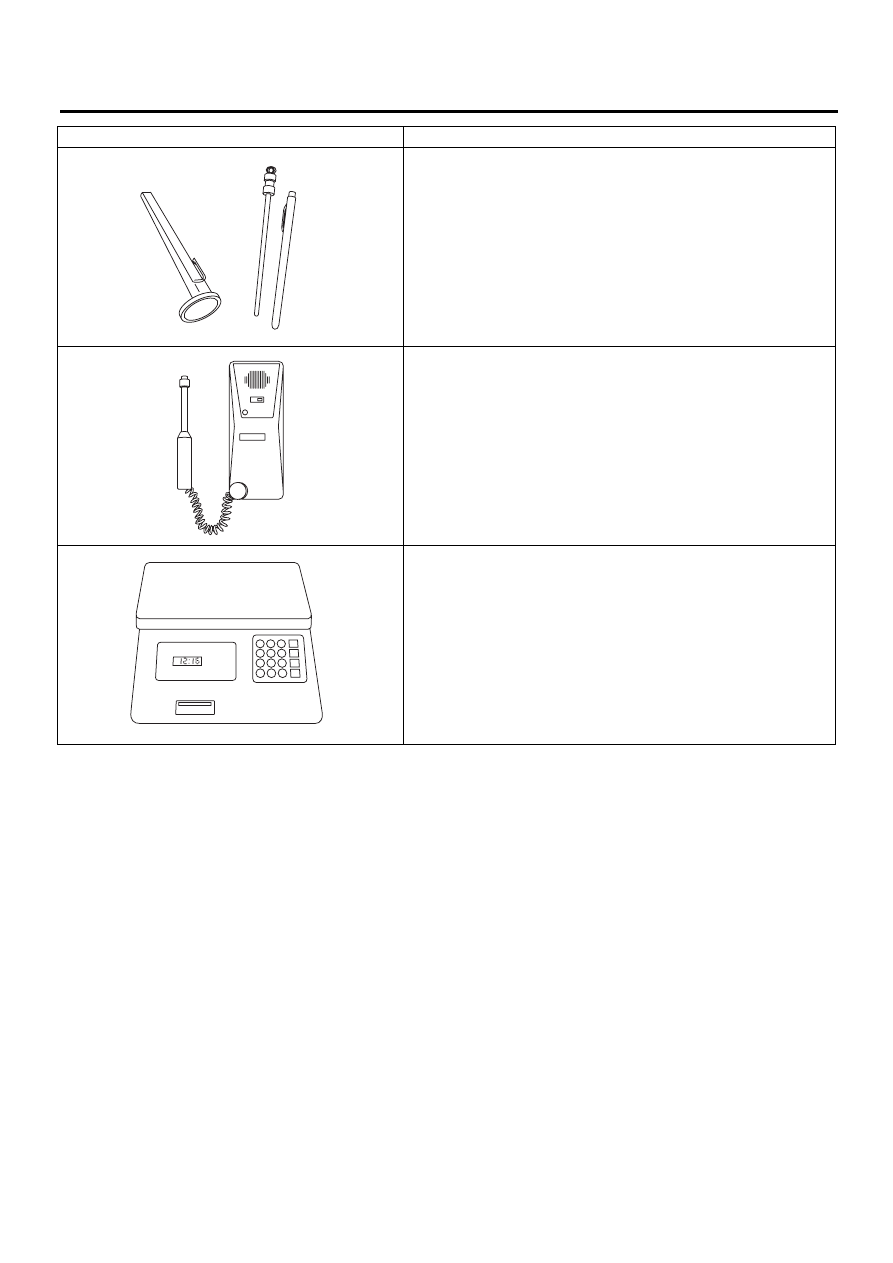

Термометр

Карманный ТЕРМОМЕТР можно приобрести в магазинах промыш-
ленного оборудования или у поставщика хладагента.

Электронный детектор утечек

ЭЛЕКТРОННЫЙ ДЕТЕКТОР УТЕЧЕК можно приобрести в специ-
ализированном магазине инструментов или у поставщика обору-
дования кондиционирования воздуха.

Весы

ВЕСЫ (электронные или бытовые) с цифровым дисплеем будут
необходимы при использовании контейнера с хладагентом на 13,6
кг (30 фунтов).

ВНЕШНИЙ ВИД

Название и предназначение

AC-00018

AC-00019

AC-00020

AC-19

Измерение давления хладагента при помощи комплекта манометра коллектора

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

2. Измерение давления хладагента при помощи комплекта

манометра коллектора

A: ПРОЦЕДУРА

1) Поставьте автомобиль в тенистое и безветренное место.
2) Подсоедините комплект манометра коллектора.
3) Откройте все окна и закройте все двери.
4) Увеличьте частоту вращения двигателя до 1500 оборотов в минуту.
5) Переведите выключатель кондиционера в положение ON.
6) Переведите ручку регулировки температуры в положение MAX COOL (максимальное охлаждение).
7) Установите переключатель FRESH/RECIRC в положение RECIRC (рециркуляция).
8) Установите переключатель скоростных режимов вентилятора в режим высоких оборотов.
9) Считайте показания манометра.

Номинальное значение:

Низкое давление: 127 — 196 кПа (1,3 — 2,0 кг/см

2

, 18 — 28 фунтов/кв. дюйм)

Высокое давление: 1471 — 1667 кПа (15 — 17 кг/см

2

, 213 — 242 фунта/кв. дюйм)

Температура наружного воздуха: 30 — 35°C (86 — 95°F)

B: ПРОВЕРКА

Признак неисправности

Возможная причина

Порядок устранения

Давление на высокой стороне
слишком высокое.

• Неисправен электродвигатель вентиля-
тора конденсатора
• Засорение ребер конденсатора
• Избыточное количество хладагента
• Наличие воздуха внутри системы
• Неисправен приемник влагоотделителя

• Замените электродвигатель вентиля-
тора
• Очистите ребра конденсатора
• Осуществите выпуск хладагента.
• Замените приемник влагоотделителя.
• После слива залейте необходимое ко-
личество хладагента.

Слишком низкое давление на сто-
роне высокого давления.

• Неисправен компрессор
• Недостаточное количество хладагента
• Засорение расширительного клапана
• В расширительном клапане замерзла
накопившаяся влага.

• Замените компрессор.
• Проверьте на наличие утечек.
• Замените расширительный клапан
• Полностью очистите расширительный
клапан.

Слишком высокое давление на
стороне низкого давления.

• Неисправен компрессор
• Неисправен расширительный клапан
• Избыточное количество хладагента

• Замените компрессор.
• Замените расширительный клапан
• Осуществите выпуск хладагента.

Слишком низкое давление на сто-
роне низкого давления.

• Недостаточное количество хладагента
• Засорение расширительного клапана
• В расширительном клапане замерзла
накопившаяся влага.
• Перенасыщение приемника влагоотде-
лителя

• Проверьте на наличие утечек.
• Замените расширительный клапан
• Замените приемник влагоотделителя.

AC-20

Регенерация хладагента Процедура

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

3. Регенерация хладагента

Процедура

A: ПРОЦЕДУРА

ОСТОРОЖНО:
• Во время выполнения работ обязательно
наденьте защитные очки и перчатки.
• Соедините систему регенерации хлада-
гента с комплектом манометра коллектора
для выпуска хладагента из системы конди-
ционера и его повторного использования.
• При регенерации хладагента держите под
рукой рабочие емкости. Степень регенера-
ции хладагента составляет порядка 90%,
поэтому для хранения хладагента потребу-
ются рабочие емкости.
• Внимательно следуйте детальному опи-
санию порядка проведения работ, приве-
денному в Руководстве по использованию
системы регенерации хладагента.
1) Выполните процедуру возврата масла в ком-
прессор. < -27
См. AC>, ПРОЦЕДУРА, Компрес-
сорное масло.
2) Заглушите двигатель.
3) Убедитесь, что клапаны на стороне высоко-
го и низкого давления комплекта манометра
коллектора полностью закрыты.

4) Вставьте шланги высокого/низкого давления,
соответственно, в сервисные отверстия сторон
высокого/низкого давления автомобиля.

5) Соедините центральный шланг с системой
регенерации хладагента.
6) Для активизации системы регенерации хла-
дагента следуйте рекомендациям Руководс-
тва по эксплуатации этой системы.

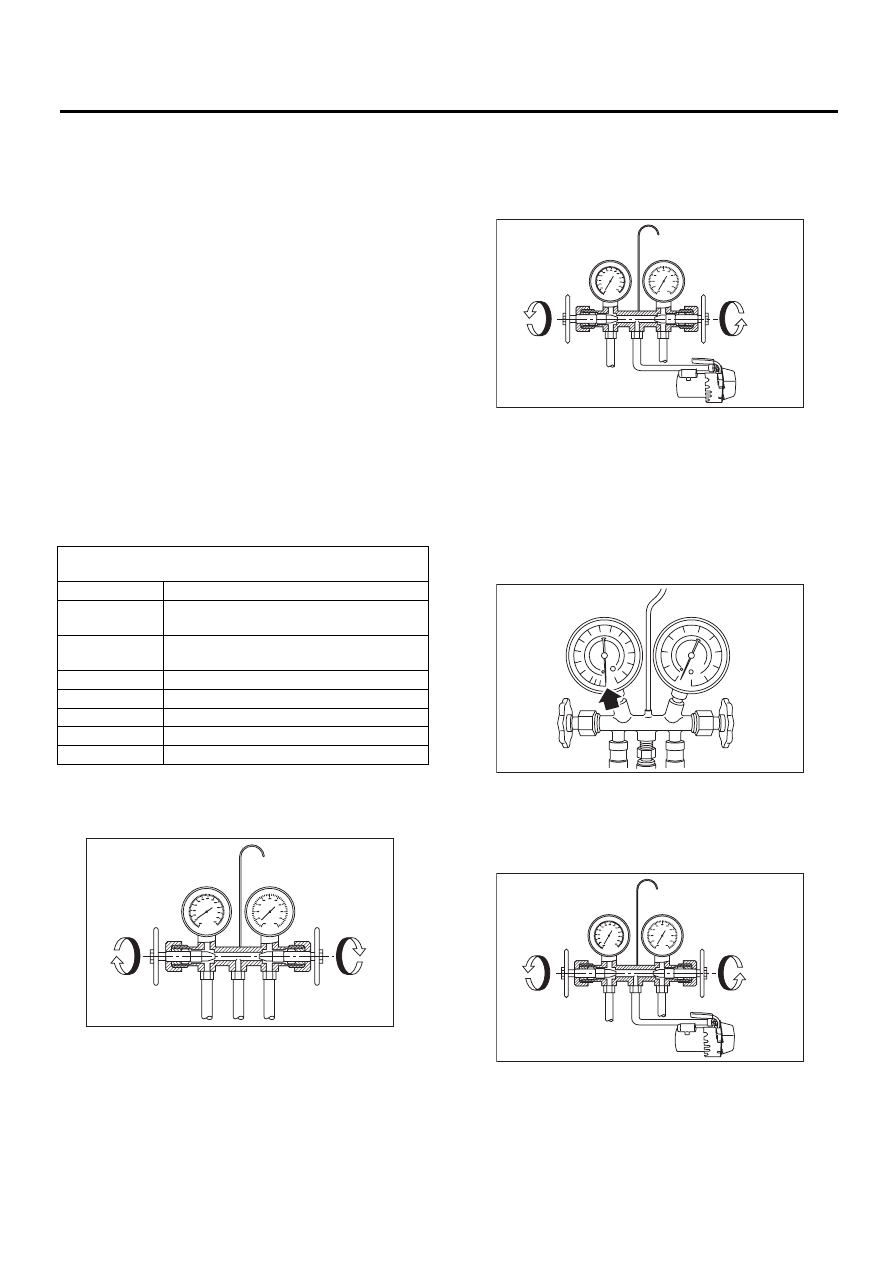

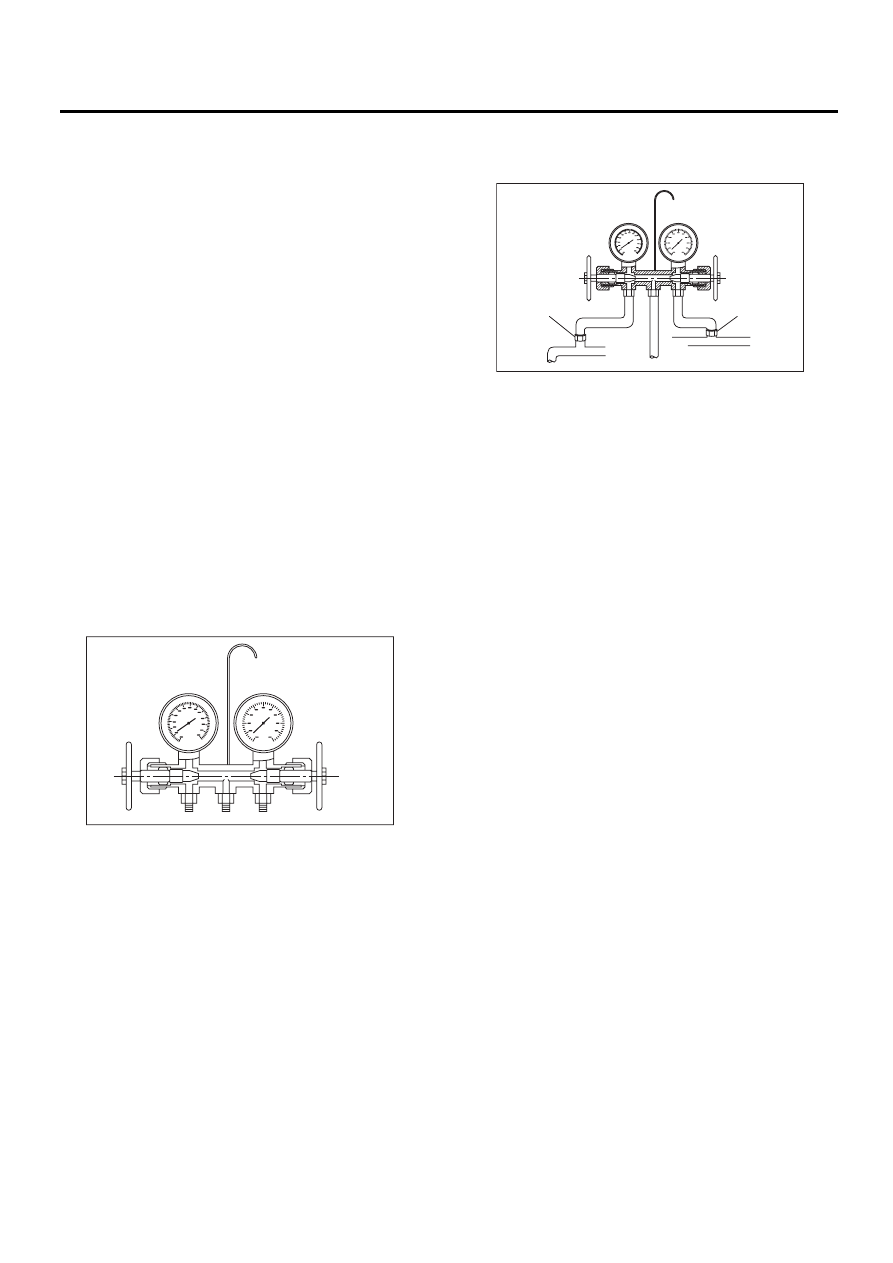

(A) Манометр низкого давления (мановакуумметр)

(B) Манометр высокого давления

(C) Закройте

AC-00021

(A)

(B)

(C)

(C)

(A) Манометр низкого давления (мановакуумметр)

(B) Манометр высокого давления

(C) Закройте

(D) Сервисное отверстие стороны низкого давления

(E) Сервисное отверстие стороны высокого давления

AC-00022

(A)

(B)

(C)

(C)

(E)

(D)

AC-21

Заправка хладагента Процедура

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

4. Заправка хладагента

Процедура

A: ПРОЦЕДУРА

ОСТОРОЖНО:
• Во время выполнения работ обязательно
наденьте защитные очки и перчатки.
• Перед заправкой осуществите выпуск не-
большого количества хладагента, чтобы
удалить из системы накопившуюся влагу.
Влага из системы может быть полностью
удалена только при минимальном уровне
разрежения. Минимальный уровень разре-
жения влияет на температуру системы.
• Нижеприведенная таблица показывает
уровень разрежения, необходимый для за-
кипания воды при различных температурах.
Кроме того, уровень разрежения, отобража-
емый на шкале манометра, примерно на 3,3
кПа (25 мм рт. ст., 0,98 дюйма рт. ст.) меньше,
чем при измерении на высоте 304,8 м (1000
футов) над уровнем моря.

1) Закройте клапаны на сторонах высокого/
низкого давления комплекта манометра кол-
лектора.

2) Вставьте шланги высокого/низкого давле-
ния в соответствующие сервисные отверстия
автомобиля.

3) Соедините центральный шланг комплекта
манометра коллектора с вакуумным насосом.
4) Осторожно откройте клапаны на сторонах
высокого/низкого давления для активизации
вакуумного насоса.

5) После того, как величина, отображаемая на
манометре низкого давления, достигнет уров-
ня 100,0 кПа (750 мм рт. ст., 29,5 дюйма рт. ст.)
или выше, вакуумируйте систему в течение при-
мерно 15 минут (продолжайте вакуумирование).

6) Если после 15 минут вакуумирования давле-
ние остается на уровне 100,0 кПа (750 мм рт.
ст., 29,5 дюйма рт. ст.) или выше, закройте кла-
паны с обеих сторон, чтобы выключить вакуум-
ный насос.

Уровень разрежения необходимый для закипания воды

(на уровне моря)

Температура

Уровень разрежения

1,7°C (1,67°C)

100,9 кПа (757 мм рт. ст., 29,8 дюйма рт.

ст.)

7,2°C (7,22°C)

100,5 кПа (754 мм рт. ст., 29,7 дюйма рт.

ст.)

12,8°C (12,78°C) 99,8 кПа (749 мм рт. ст., 29,5 дюйма рт. ст.)
18,3°C (18,33°C) 99,2 кПа (744 мм рт. ст., 29,3 дюйма рт. ст.)
23,9°C (23,89°C) 98,5 кПа (739 мм рт. ст., 29,1 дюйма рт. ст.)
29,4°C (29,44°C) 97,2 кПа (729 мм рт. ст., 28,7 дюйма рт. ст.)

35°C (35,00°C) 95,8 кПа (719 мм рт. ст., 28,3 дюйма рт. ст.)

(A) Манометр низкого давления (мановакуумметр)
(B) Манометр высокого давления

(C) Закройте

AC-00023

(A)

(B)

(C)

(C)

(A) Манометр низкого давления (мановакуумметр)
(B) Манометр высокого давления

(C) Медленно откройте
(D) Вакуумный насос активизирован

(A) Манометр низкого давления (мановакуумметр)
(B) Манометр высокого давления

(C) Закройте
(D) Вакуумный насос выключен

AC-00024

(A)

(B)

(D)

(C)

(C)

AC-00025

AC-00026

(A)

(B)

(D)

(C)

(C)
