AC-14

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

• В рамках мер по предотвращению глобаль-
ного потепления не допускайте выпуск хлада-
гента HFC-134a в атмосферу. Осуществляйте
выпуск и подготовку хладагента к повторному
использованию при помощи системы регенера-
ции хладагента.

5. СОЕДИНЕНИЯ
С УПЛОТНИТЕЛЬНЫМИ КОЛЬЦАМИ

• Всегда используйте новые уплотнительные
кольца.
• Чтобы не допустить попадания на уплотни-
тельные кольца различного рода волокон, что
может вызвать утечку хладагента, проводите
работы по установке уплотнительных колец
без перчаток и без использования ветоши.
• Во избежание прилипания уплотнительных
колец нанесите на них перед установкой комп-
рессорное масло.
• Для затяжки фитингов с уплотнительными
кольцами используйте динамометрический
ключ. Чрезмерная затяжка приведет к пов-
реждению уплотнительного кольца и деформа-
ции торца трубки.

• В том случае, если работа была прервана до
окончательного соединения труб, закройте
трубы, детали и фитинги при помощи заглушек
или клейкой ленты, чтобы не допустить попа-
дания посторонних предметов.

• Проведите визуальный осмотр поверхностей
и посадочных поверхностей уплотнительных
колец, резьб и точек соединения. В случае об-
наружения повреждений, замените соответс-
твующие детали.
• Устанавливайте уплотнительные кольца не-
посредственно напротив буртиков трубок.

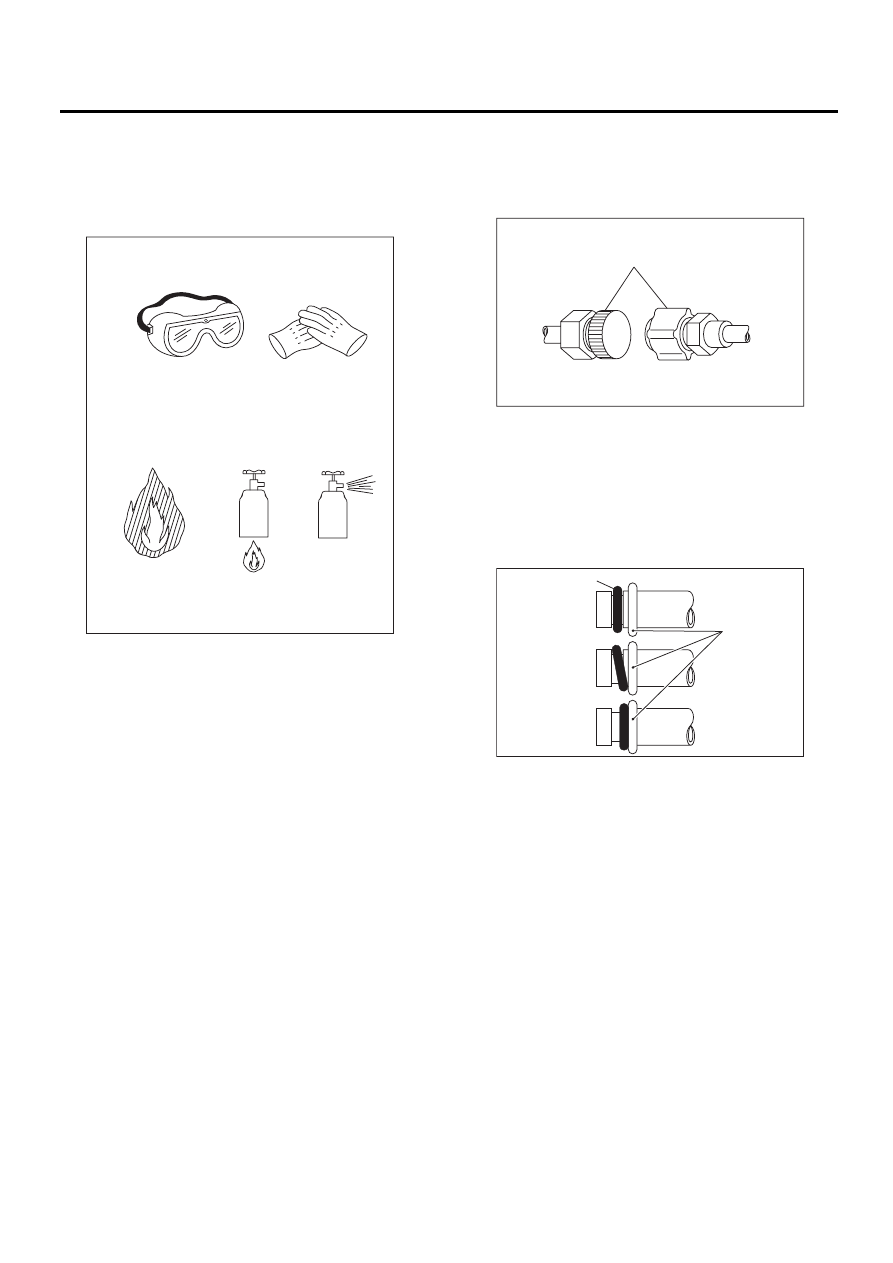

(A) Очки
(B) Перчатки

(C) Избегать открытого огня
(D) Не допускать прямого нагрева емкости

(E) Не выпускать в атмосферу

(F) Отпустить вентиль

NG

(A)

(B)

(C)

(D)

(E)

(F)

AC-01617

(A) Уплотнение

(A) Уплотнительное кольцо
(B) Правильно

(C) Неправильно
(D) Буртик

AC-00008

(A)

AC-00009

(D)

(B)

(C)

(C)

(A)

AC-15

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

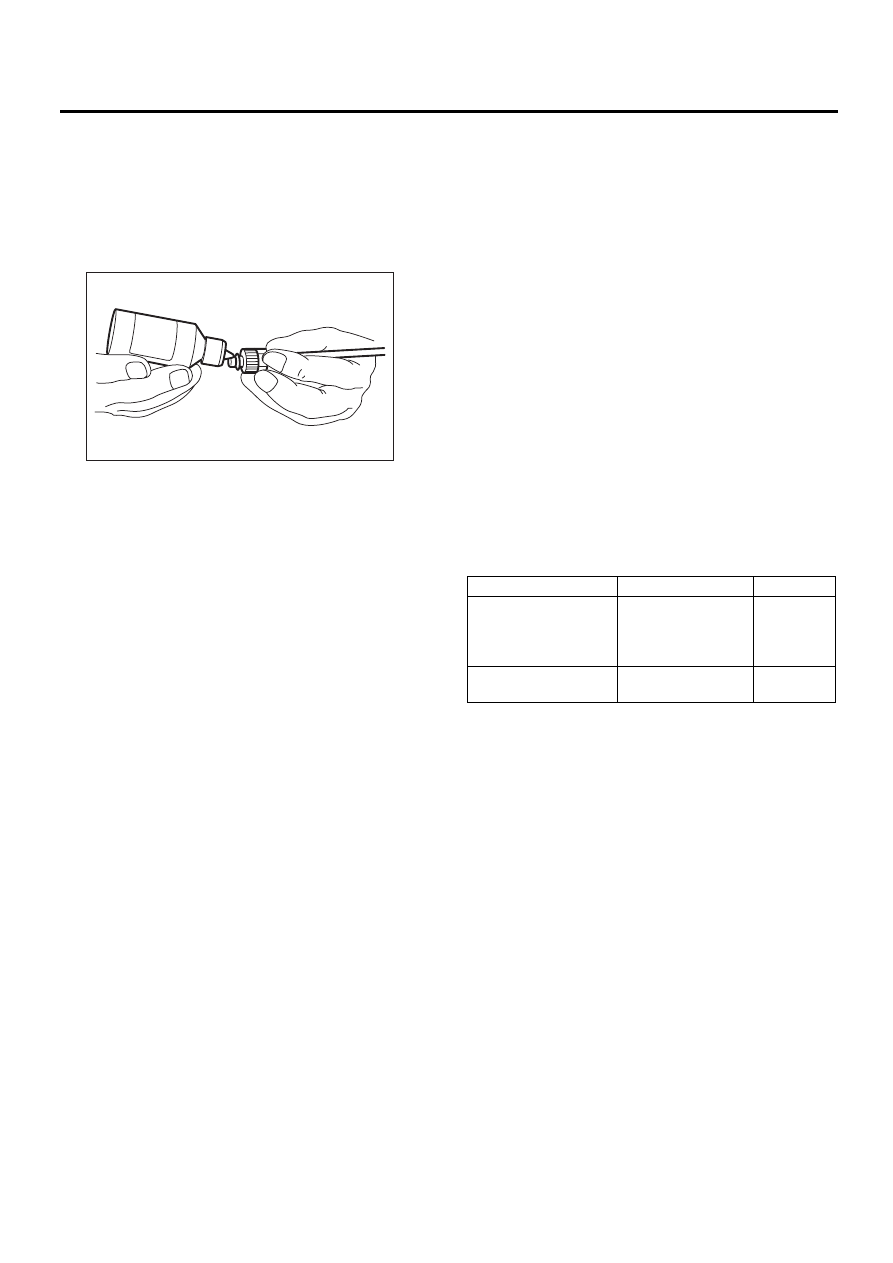

• Для смазки уплотнительных колец исполь-
зуйте компрессорное масло, указанное в руко-
водстве по техническому обслуживанию.
Перед установкой нанесите компрессорное
масло на верхние и боковые части уплотни-
тельных колец.
Нанесите компрессорное масло и на торцы тру-
бок.

• После затяжки соединения удалите излишки
компрессорного масла с мест соединений, а
также любое другое масло, которое могло по-
пасть на кузов и другие узлы автомобиля, при
помощи куска чистой ткани.
• Если после затяжки соединений имеются по-
дозрения на утечку, не затягивайте соедине-
ния еще сильнее, а разъедините их, снимите
уплотнительные кольца и проверьте их состоя-
ние, а также состояние резьб и соединяемых
поверхностей.

D: ПОДГОТОВКА ИНСТРУМЕНТА

ОСТОРОЖНО:
При выполнении работ на автомобилях,
оборудованных кондиционерами системы
HFC-134a, используйте запчасти и инстру-
менты, специально предназначенные для
этой системы. Не используйте запчасти и
инструменты, предназначенные для работы
на системах CFC-12. Смешивание хладаген-
тов или компрессорных масел систем HFC-
134a и CFC-12 может привести к поврежде-
нию компрессора в результате недостаточ-
ного смазывания.
Чтобы предотвратить ошибочное использо-
вание запчастей или рабочих жидкостей,
предназначенных для системы с хладаген-
том CFC-12, на системах с хладагентом HFC-
134a и наоборот, для каждой системы раз-
работаны специальные инструменты, рабо-
чие клапаны и резьбовые крепежные дета-
ли, не подходящие к другой системе. Детек-
торы утечек газа, предназначенные для
систем с хладагентами HFC-134a и CFC-12,
не являются взаимозаменяемыми.

AC-00010

 HFC-134a

CFC-12

Тип используемых

инструментов и резь-

бовых крепежных де-

талей

Размеры в милли-

метрах

Размеры в

дюймах

Тип клапана

Тип быстроразъем-

ного соединения

Ввинчива-

емого типа

AC-16

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

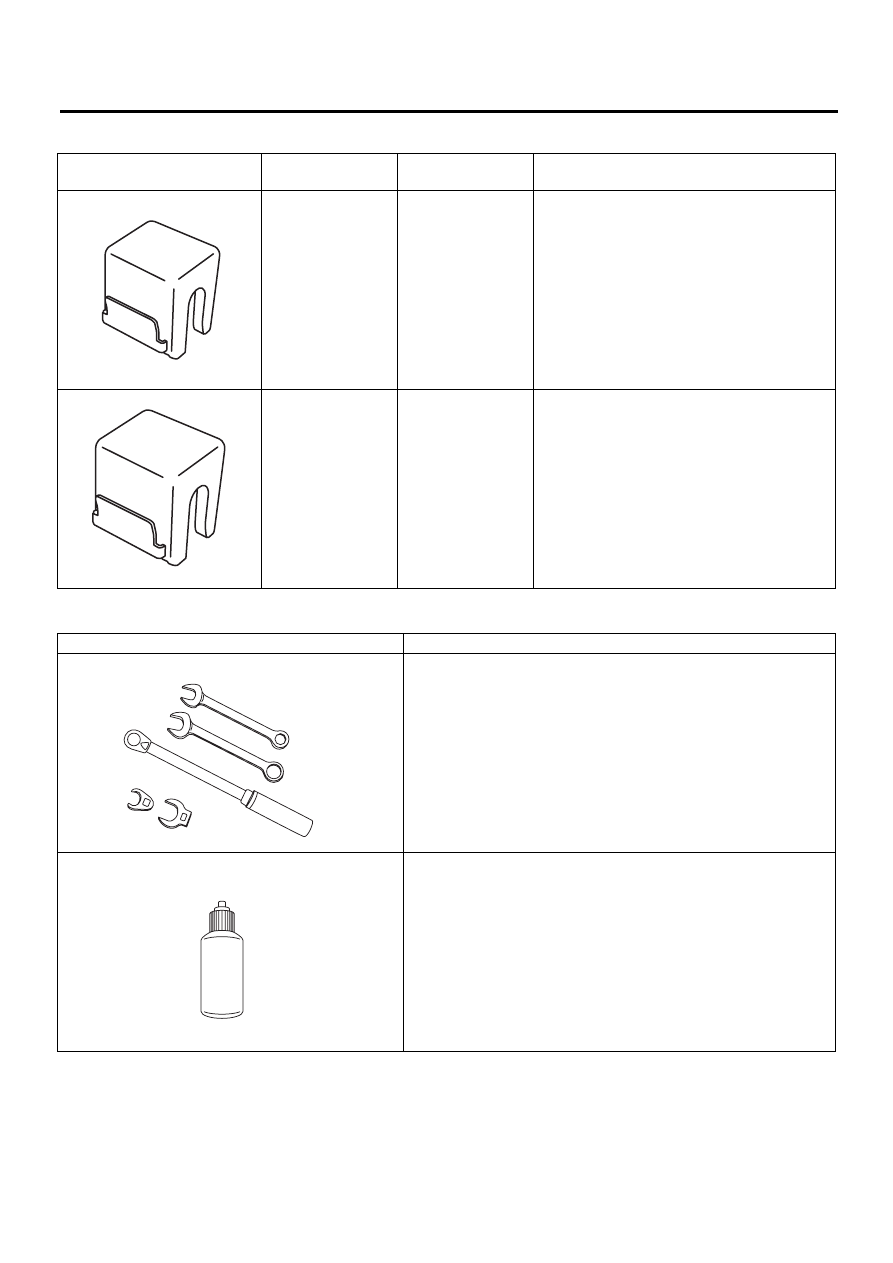

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

73499XA00A

(Новый инстру-

мент)

СЪЕМНИК PD

Предназначен для отсоединения фитинга
быстроразъемного соединения трубопрово-
дов кондиционера на стороне высокого дав-
ления.

73499XA01A

(Новый инстру-

мент)

СЪЕМНИК PS

Предназначен для отсоединения фитинга
быстроразъемного соединения трубопрово-
дов кондиционера на стороне низкого давле-
ния.

ВНЕШНИЙ ВИД

Название и предназначение

ГАЕЧНЫЙ КЛЮЧ

Для обслуживания системы кондиционирования воздуха требу-
ются различные ГАЕЧНЫЕ КЛЮЧИ . В частности, потребуется
динамометрический ключ с регулировкой момента от 7 до 40 Нм
(от 0,7 до 4,1 кгс-м, от 5 до 30 фунт-сила футов), а также различ-
ные воротковые ключи. Для удерживания трубок и фитингов
шлангов потребуются также накидные гаечные ключи и ключи с
открытым зевом.

Специальная емкость для нанесения компрессорного масла

Для нанесения компрессорного масла на различные узлы и дета-
ли рекомендуется использовать  СПЕЦИАЛЬНУЮ ЕМКОСТЬ не-
большого размера. Ее можно приобрести в магазинах промыш-
ленного оборудования.

ST73499XA00A

ST73499XA01A

AC-00213

AC-00012

AC-17

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

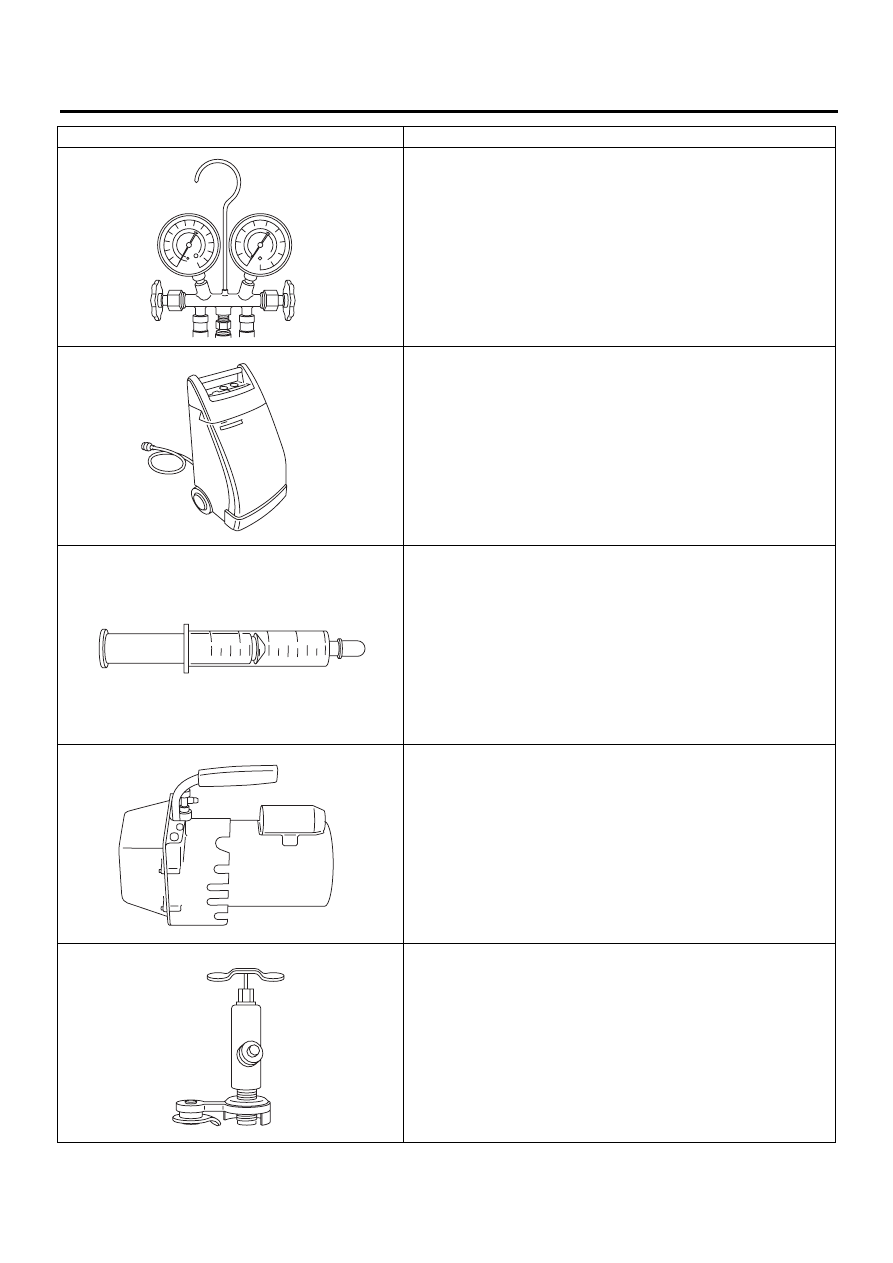

Комплект манометра коллектора

КОМПЛЕКТ МАНОМЕТРА КОЛЛЕКТОРА  (со шлангами) можно
приобрести у поставщика хладагента или автомобильного обору-
дования.

Система регенерации хладагента

СИСТЕМА РЕГЕНЕРАЦИИ ХЛАДАГЕНТА используется для реге-
нерации и подготовки к повторному использованию хладагента
системы кондиционирования после удаления из него загрязнений
и влаги.

Шприц

Для доливки в систему масла потребуется пластиковый ШПРИЦ с
делениями. Шприц можно приобрести в аптеке.

Вакуумный насос

Для поддержания системы в хорошем состоянии необходим ВА-
КУУМНЫЙ НАСОС
, который можно приобрести у поставщика
хладагента или автомобильного оборудования.

Емкость с вентилем

ЕМКОСТЬ С ВЕНТИЛЕМ на 397 г (14 унций) можно также приоб-
рести у поставщика автомобильного оборудования.

ВНЕШНИЙ ВИД

Название и предназначение

AC-00013

AC-00014

AC-00015

AC-00016

AC-00017
