Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 336





AC-2

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

1. Общие сведения

А: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. СИСТЕМА ОТОПИТЕЛЯ

2. СИСТЕМА КОНДИЦИОНЕРА

• Однозонная модель кондиционера (только для водителя и пассажира переднего сиденья)

Позиция

Электрические параметры

Условие

Нагревательная способность

5,2 кВт

(4471 ккал/ч, 17743 Б.Т.Е./ч)

• Переключатель режимов: HEAT
• Ручка регулировки температуры: FULL HOT
• Разница температур между горячей водой и
всасываемым воздухом: 65°C (149°F)
• Интенсивность подачи горячей воды: 360 л
(95,1 галлона США, 79,2 англ. галлона)/ч

Интенсивность подачи воздуха

340 м

3

 (11301 куб. футов)/ч

Режим отопителя (FRESH), FULL HOT при 12,5 В

Максимальная интенсивность подачи
воздуха

550 м

3

 (16245 куб. футов)/ч

• Ручка регулировки температуры: FULL COLD
• Частота вращения вентилятора отопителя:
Положение 6
• Рычаг выбора режимов: RECIRC

Размер сердцевины отопителя
(высота

× длина × ширина)

264

× 110 × 27 мм

(10,4

× 4,33 × дюйма)

 —

Электро-
двигатель
вентилято-
ра

Тип

Электромагнитный двига-

тель 260 Вт или менее

12 В

Тип вентилятора и его раз-
мер (диаметр

× ширина)

Центробежный вентилятор

165

× 70 мм (6,50 × дюйма)

 —

Позиция

Электрические параметры

Тип кондиционера

С промежуточным подогревом воздушной смеси

Охлаждающая мощность

6,2 кВт (5,331 ккал/ч, 21,154 Б.Т.Е./ч)

Хладагент

HFC-134a (CH

2

FCF

3

)

20 — 22 у (0,57 — 0,63 кг, 1,26 — 1,39 фунта)

Компрессор

Тип

С наклонным диском, постоянного объема (10SR17), с

плавким предохранителем

Производительность

177 куб. см (10,80 куб. дюйма)/об

Максимально допустимая часто-
та оборотов

6000 об/мин

Электромагнитная муфта

Тип

Сухая, однодискового типа

Потребляемая мощность

35 Вт

Тип ремня

Клиновидный ремень 6 PK

Диаметр шкива
(эффективный диаметр)

115 мм (4,53 дюйма)

Передаточное число шкива

1,16

Конденсатор

Тип

Гофрированное ребро (дополнительного охлаждения)

Площадь лицевой стороны серд-
цевины

0,29 м

2

 (3,122 кв. фута)

Толщина сердцевины

16 мм (0,63 дюйма)

Площадь излучения

7,65 м

2

 (82,35 кв. фута)

Приемник влагоотделителя

Эффективная внутренняя пло-
щадь

280 см

3

 (17,1 куб. дюйма)

Расширительный клапан

Тип

Коробчатого типа (с выравниванием внешнего давления)

Испаритель

Тип

Одноемкостный

Габаритные размеры (Ш

× В × Г)

293,1

× 211 × 38 мм (11,54 × 8,31 × 1,50 дюйма)

Вентилятор

Тип вентилятора

Центробежный вентилятор

Наружный диаметр

× ширина

165

× 70 мм (6,50 × 2,76 дюйма)

Потребляемая мощность

260 Вт

AC-3

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

• Двухзонная модель кондиционера (кондиционер для водителя и пассажира переднего сиденья и
охладительная установка для пассажиров задних сидений)

Вентилятор конденсатора
(Вспомогательный венти-
лятор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

160 Вт

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Вентилятор радиатора (ос-
новной вентилятор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

160 Вт

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Частота вращения на хо-
лостом ходу (кондиционер
включен)

Модель MPFI

800

±100 об/мин

Датчик на
три поло-
жения
(Датчик
давления)

Рабочее давле-
ние датчика
низкого давле-
ния

ON

→ OFF

196

±20 кПа (2,00±0,20 кг/см

2

, 28,4

±2,9 фунта на кв. дюйм)

OFF

→ ON

225

+25



-29

 кПа

(2,29

+0,25



-0,30

 кг/см

2

, 32,6

+3,6



-4,2

 фунта/кв. дюйм)

Рабочее давле-
ние датчика
высокого дав-
ления

ON

→ OFF

3140

+50



-200

 кПа

(32,02

+0,51



-2,04

 кг/см

2

, 455,4

+7,25



-29,0

 фунта/кв. дюйм)

OFF

→ ON

2550

±200 кПа

(26,00

±2,04 кг/см

2

, 369,8

±29,0 фунта/кв. дюйм)

Рабочее давле-
ние датчика
среднего дав-
ления

ON

→ OFF

1370

±120 кПа

(13,97

±1,22 кг/см

2

, 198,65

±17,35 фунта/кв. дюйм)

OFF

→ ON

1770

±80 кПа

(18,05

±0,82 кг/см

2

, 256,81

±11,60 фунта/кв. дюйм)

Рабочая температура усилителя с термоуправлением
(Воздух на выходе из испарителя)

(1) ON
(2) OFF
(3) 1°C (33,8°F)
(4) 1,5

+8,0

°C (34,7

+46,4

°F)

Позиция

Электрические параметры

Тип кондиционера

Передняя часть автомобиля

С промежуточным подогревом воздушной смеси

Задняя часть автомобиля

Охладительная установка

Охлаждающая мощность

7,2 кВт (6,191 ккал/ч, 24,56 Б.Т.Е./ч)

Хладагент

HFC-134a (CH

2

FCF

3

)

30 — 32 у (0,84 — 0,90 кг, 1,85 — 1,98 фунта)

Компрессор

Тип

С наклонным диском, постоянного объема (10SR17),

с плавким предохранителем

Производительность

177 куб. см (10,80 куб. дюйма)/об

Максимально допустимая часто-
та оборотов

6000 об/мин

Электромагнитная муфта

Тип

Сухая, однодискового типа

Потребляемая мощность

35 Вт

Тип ремня

Клиновидный ремень 6 PK

Диаметр шкива (эффективный
диаметр)

115 мм (4,53 дюйма)

Передаточное число шкива

1,16

Позиция

Электрические параметры

AC-00601

(1)

(2)

(3)

(4)

AC-4

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

Конденсатор

Тип

Гофрированное ребро (дополнительного охлаждения)

Площадь лицевой стороны серд-
цевины

0,29 м

2

 (3,122 кв. фута)

Толщина сердцевины

16 мм (0,63 дюйма)

Площадь излучения

7,65 м

2

 (82,35 кв. фута)

Приемник влагоотделителя

Эффективная внутренняя пло-
щадь

280 куб. см (17,1 куб. дюйма)

Расшири-
тельный
клапан

Передняя часть ав-
томобиля

Тип

Коробчатого типа (с выравниванием внешнего давле-

ния)

Задняя часть авто-
мобиля

Тип

Испари-
тель

Передняя часть ав-
томобиля

Тип

Одноемкостный

Габаритные размеры (Ш

× В × Г)

293,1

× 211 × 38 мм (11,54 × 8,31 × 1,50 дюйма)

Задняя часть авто-
мобиля

Тип

Одноемкостный

Габаритные размеры (Ш

× В × Г)

132,1

× 181 × 38 мм (5,2 × 7,13 × 1,50 дюйма)

Вентиля-
тор

Передняя часть ав-
томобиля

Тип вентилятора

Центробежный вентилятор

Наружный диаметр

× ширина

165

× 70 мм (6,49 × 2,76 дюйма)

Потребляемая мощность

260 Вт

Задняя часть авто-
мобиля

Тип вентилятора

Центробежный вентилятор

Наружный диаметр

× ширина

150

× 70 мм (5,91 × 2,76 дюйма)

Потребляемая мощность

150 W или менее

Вентилятор конденсатора
(Вспомогательный вентиля-
тор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

160 Вт

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Вентилятор радиатора (основ-
ной вентилятор)

Тип электродвигателя

Электромагнитный

Потребляемая мощность

160 Вт

Наружный диаметр вентилятора

320 мм (12,6 дюйма)

Частота вращения на холостом
ходу (кондиционер включен)

Модель MPFI

800

±100 об/мин

Датчик на
три поло-
жения
(Датчик
давле-
ния)

Рабочее давление
датчика низкого
давления

ON

→ OFF

196

±20 кПа

(2,00

±0,20 кг/см

2

, 28,4

±2,9 фунта на кв. дюйм)

OFF

→ ON

225

+25



-29

 кПа

(2,29

+0,25



-0,30

 кг/см

2

, 32,6

+3,6



-4,2

 фунта/кв. дюйм)

Рабочее давление
датчика высокого
давления

ON

→ OFF

3140

+50



-200

 кПа

(32,02

+0,51



-2,04

 кг/см

2

, 455,4

+7,25



-29,0

 фунта/кв. дюйм)

OFF

→ ON

2550

±200 кПа

(26,00

±2,04 кг/см

2

, 369,8

±29,0 фунта/кв. дюйм)

Рабочее давление
датчика среднего
давления

ON

→ OFF

1370

±120 кПа

(13,97

±1,22 кг/см

2

, 198,65

±17,35 фунта/кв. дюйм)

OFF

→ ON

1770

±80 кПа

(18,05

±0,82 кг/см

2

, 256,81

±11,60 фунта/кв. дюйм)

Рабочая температура усилителя с термоуправлением
(Воздух на выходе из испарителя)

(1) ON
(2) OFF
(3) 1°C (33,8°F)
(4) 1,5

+0,8

°C (34,7

+46,4

°F)

Позиция

Электрические параметры

AC-00601

(1)

(2)

(3)

(4)

AC-5

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

B: УЗЕЛ

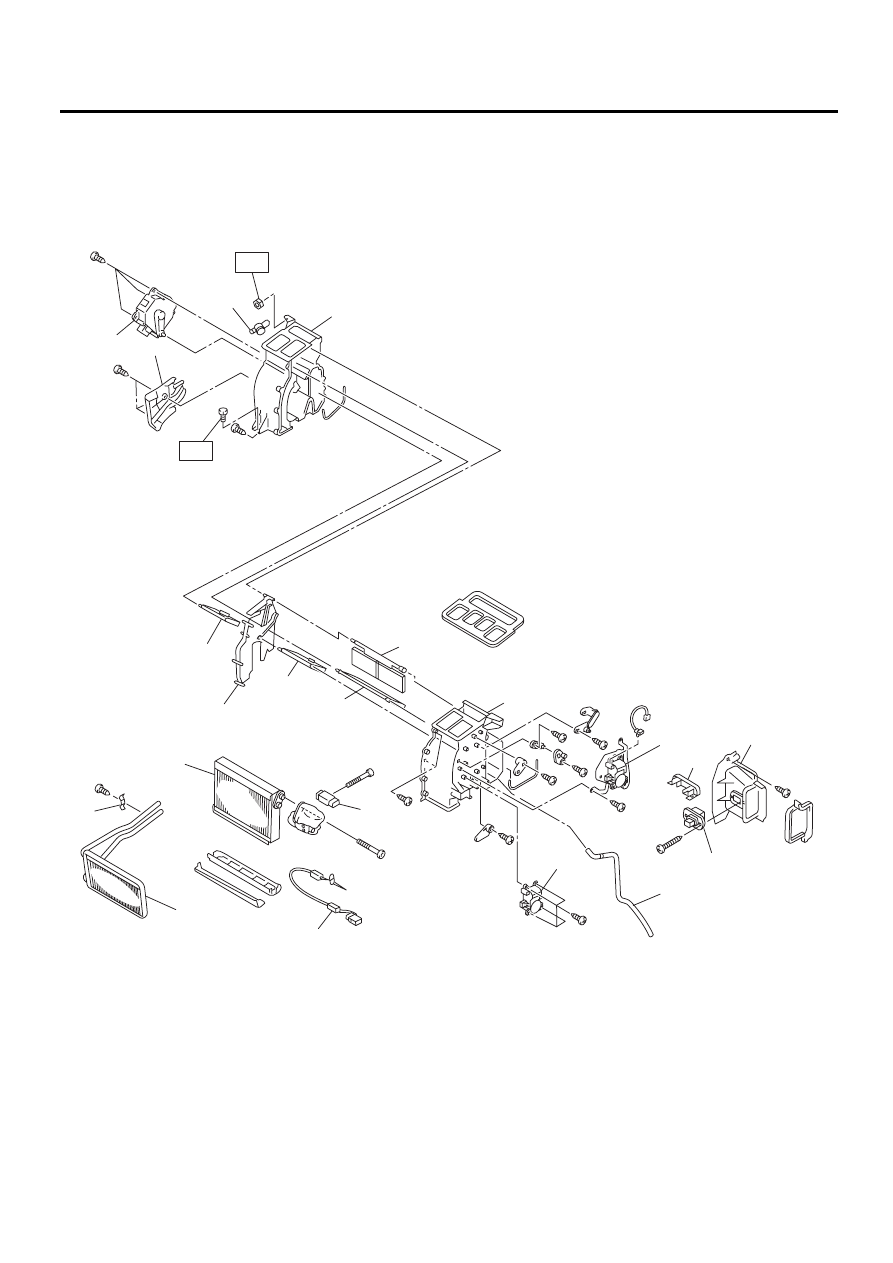

1. БЛОК ОТОПИТЕЛЯ И ОХЛАЖДЕНИЯ

На приведенной ниже иллюстрации показана модель с левосторонним управлением

AC-01268

(12)

(11)

(10)

(9)

(8)

(7)

(15)

(16)

(18)

(14)

(13)

(17)

(20)

(3)

(6)

(1)

(21)

(2)

(5)

(19)

T

T

(4)
