Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 334





PS-80

Общая таблица диагностики

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

10

ПРОВЕРКА РУЛЕВОГО МЕХАНИЗМА.
Измерьте сопротивление повороту рулевого меха-
низма.
<См. PS-40, СОПРОТИВЛЕНИЕ ВРАЩЕНИЮ РУЛЕ-
ВОГО МЕХАНИЗМА, ПРОВЕРКА, Механизм руле-
вого управления [модель с левосторонним управле-
нием].> <См. PS-57, СОПРОТИВЛЕНИЕ ВРАЩЕ-
НИЮ РУЛЕВОГО МЕХАНИЗМА, ПРОВЕРКА,
Механизм рулевого управления [модель с право-
сторонним управлением].>

Сопротивление вращению
рулевого механизма менее
10,5 Н (1,1 кгс, 2,4 фунта си-
лы)? Составляет ли разница
между значениями при пово-
роте вправо и влево менее
20%?

Переходите к
шагу 11.

Повторно отрегу-
лируйте люфт, и,
если это не помо-
жет, замените
неисправные де-
тали.

11

ПРОВЕРКА РУЛЕВОГО МЕХАНИЗМА.
Измерьте сопротивление скольжению рулевого ме-
ханизма.
<См. PS-39, ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ, ПРОВЕР-
КА, Механизм рулевого управления [модель с лево-
сторонним управлением].>

Сопротивление скольжению
рулевого механизма менее
400 Н (41 кгс, 90 фунтов си-
лы)? Составляет ли разница
между значениями сопротив-
ления скольжению при пово-
роте вправо и влево менее
20%?

Усилие на руле-
вом колесе в нор-
ме.

Повторно отрегу-
лируйте люфт, и,
если это не помо-
жет, замените
неисправные де-
тали.

Шаг

Проверка

Да

Нет

PS-81

Общая таблица диагностики

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

3. ПРОВЕРКА ЗАЗОРОВ

В данной таблице приводится список зазоров, соблюдение которых необходимо для обеспечения
нормального движения автомобиля без посторонних шумов от взаимного задевания деталей или
других неисправностей.

Расположение

Минимально допустимое

значение, мм (дюймов)

(1) Между поперечной балкой и узлом шлангов

10 (0,39)

(2) Между боковой частью передней рамы и узлом шлангов

15 (0,59)

(3) Между датчиком подушек безопасности и узлом трубок охладителя

10 (0,39)

(4) Между корпусом воздушного фильтра и всасывающим шлангом

10 (0,39)

(5) Между гидравлическим блоком системы VDC и кронштейном расширительного бачка

10 (0,39)

(6) Между воздушными соединительными патрубками и зажимом шланга

15 (0,59)

(7) Между воздушным соединительным патрубком и узлом шлангов

15 (0,59)

(8) Между щитком и узлом шлангов

10 (0,39)

(9) Между впускным коллектором и всасывающим шлангом

10 (0,39)

(10) Между впускным коллектором и узлом шлангов

10 (0,39)

(11) Между корпусом воздушного фильтра и соединительным блоком трубки охладителя

5 (0,20)

(12) Между крышкой цепи и соединительным блоком трубки охладителя

20 (0,78)

(13) Между масляной трубкой и соединительным блоком трубки охладителя

20 (0,78)

(14) Между всасывающим шлангом и узлом шлангов

10 (0,39)

(15) Между воздушным соединительным патрубком и расширительным бачком

10 (0,39)

(16) Между тормозной трубкой и расширительным бачком

10 (0,39)

(17) Между жгутом проводки и узлом шлангов

10 (0,39)

(18) Между блоком реле и узлом шлангов

15 (0,59)

(19) Между брусом бампера и узлом трубок охладителя

10 (0,39)

(20) Между кронштейном радиатора и узлом трубок охладителя

10 (0,39)

(21) Между охладителем ATF и узлом трубок охладителя

10 (0,39)

(22) Межд нижней крышкой и узлом трубок охладителя

10 (0,39)

(23) Между щитком и узлом шлангов

10 (0,39)

(24) Между щитком и узлом шлангов

15 (0,59)

(25) Между возвратным шлангом и узлом шлангов

10 (0,39)

(26) Между корпусом воздушного фильтра и узлом шлангов

10 (0,39)

(27) Между всасывающим шлангом и узлом шлангов

10 (0,39)

(28) Между корпусом воздушного фильтра и возвратным шлангом

3 (0,12)

(29) Между корпусом клапана и шарниром DOJ

12 (0,47)

(30) Между корпусом клапана и поперечной балкой

1 (0,04)

(31) Между опорой и поперечной балкой

Не должно быть контакта.

(32) Между подающим патрубком и поперечной балкой

3 (0,12)

(33) Между коленом трубки и поперечной балкой

3 (0,12)

(34) Между трубкой цилиндра и поперечной балкой

3 (0,12)

(35) Между подающим патрубком и выхлопной трубой

18 (0,71)

(36) Между наконечником тяги и пылезащитным кожухом тормоза

2,5 (0,10)

(37) Между вилкой и усилителем тормозной системы

10 (0,39)

(38) Между резиновым соединителем и щупом уровня ATF (модель с левосторонним управ-
лением)

5 (0,20)

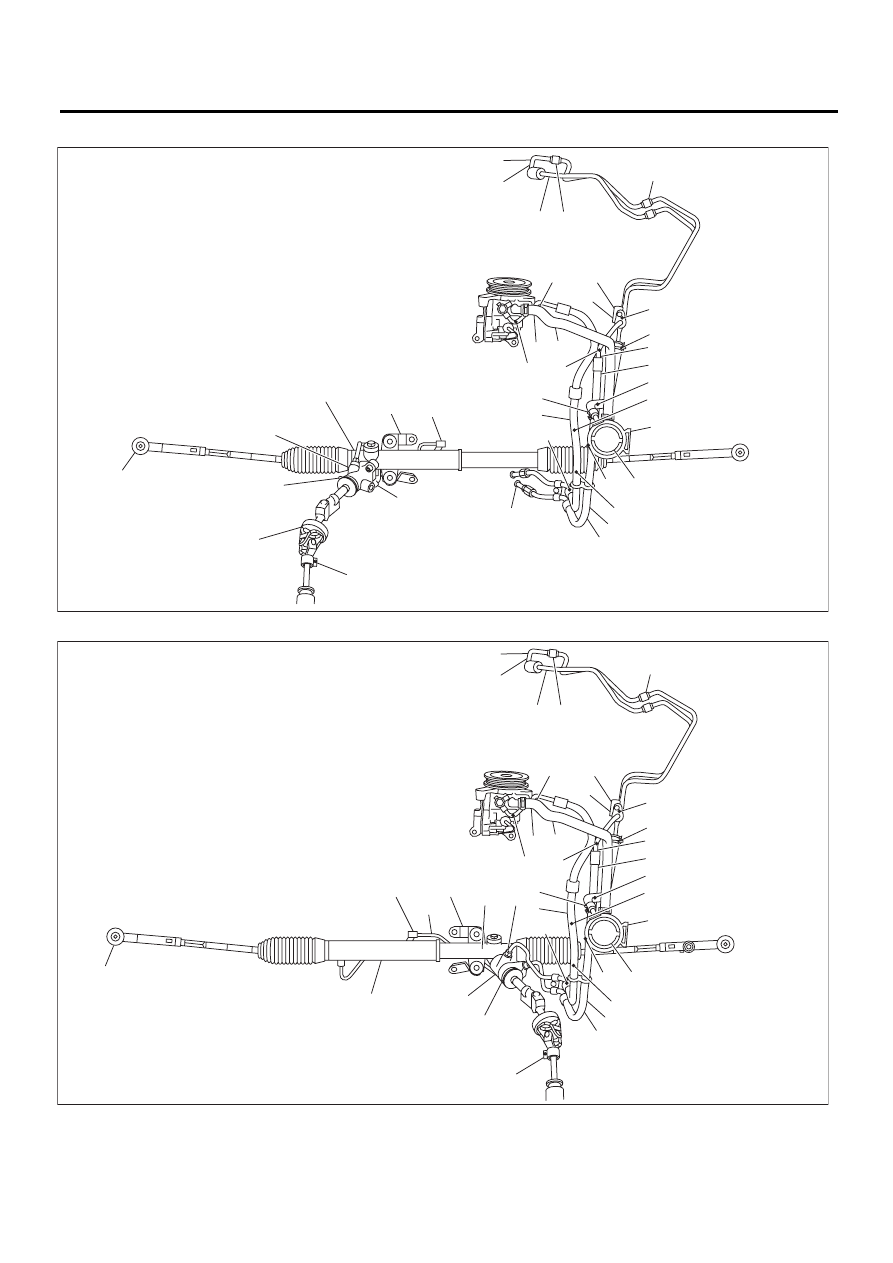

PS-82

Общая таблица диагностики

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(29),(34)

(30)

(37)

(31)

(33)

(35)

(38)

(10) (14)

(6)

(7)

(2)

(1)

(17)

(18)

(16)

(15)

(23)

(25)

(24)

(26)

(28)

(11)

(36)

(32)

(22)

(20)

(27)

(21)

(19)

(3)

(13)

(12)

(4) (9)

(8)

(5)

PS-00827

(37)

(33)

(31)

(1)

(27)

(30)

(35)

(29),(34)

(36)

(32)

(10) (14)

(6)

(7)

(2)

(17)

(18)

(16)

(15)

(23)

(25)

(24)

(26)

(28)

(11)

(22)

(20)

(27)

(21)

(19)

(3)

(13)

(12)

(4) (9)

(8)

(5)

PS-00828

2007 B9 TRIBECA ÐÓÊÎÂÎÄÑÒÂÎ ÏÎ ÎÁÑËÓÆÈÂÀÍÈÞ

ÓÊÀÇÀÒÅËÜ ÁÛÑÒÐÎÃΠÏÅÐÅÕÎÄÀ

FUJI HEAVY INDUSTRIES LTD.

G3120GE5

КУЗОВ

Настоящее Руководство предназна-
чено для предоставления обслужи-
вающему персоналу SUBARU необ-
ходимой информации и данных для
надлежащего обслуживания и ре-
монта автомобилей SUBARU.
Настоящее Руководство включает
процедуры обслуживания, разбор-
ки, сборки, проверки и регулировки
узлов и диагностики, предназначен-
ные для опытных механиков.
Пожалуйста, внимательно прочтите
и используйте настоящее Руководс-
тво для выполнения всех ремонтных
работ для удовлетворения наших
клиентов путем содержания их авто-
мобиля в оптимальном состоянии. В
случае если во время ремонта требу-
ется замена деталей, всегда исполь-
зуйте оригинальные запасные части
SUBARU.

Вся информация, иллюстрации и
технические характеристики, содер-
жащиеся в настоящем Руководстве,
основаны на самой последней ин-
формации о продукции, доступной на
момент утверждения в печать.

СИСТЕМА HVAC
(ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И

AC

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ
КОНДИЦИОНЕР) (ДИАГНОСТИКА)

AC(diag)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

AB

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
(ДИАГНОСТИКА)

AB(diag)

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

SB

СИСТЕМА ОСВЕЩЕНИЯ

LI

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И
СТЕКЛООМЫВАТЕЛЕЙ

WW

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

ET

СИСТЕМА СВЯЗИ

COM

СТЕКЛА/ОКНА/ЗЕРКАЛА

GW

КОНСТРУКЦИЯ КУЗОВА

BS

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ
ВОДИТЕЛЯ

IDI

СИДЕНЬЯ

SE

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ SL

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

SR

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

EI

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

EB

EB
