Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 318





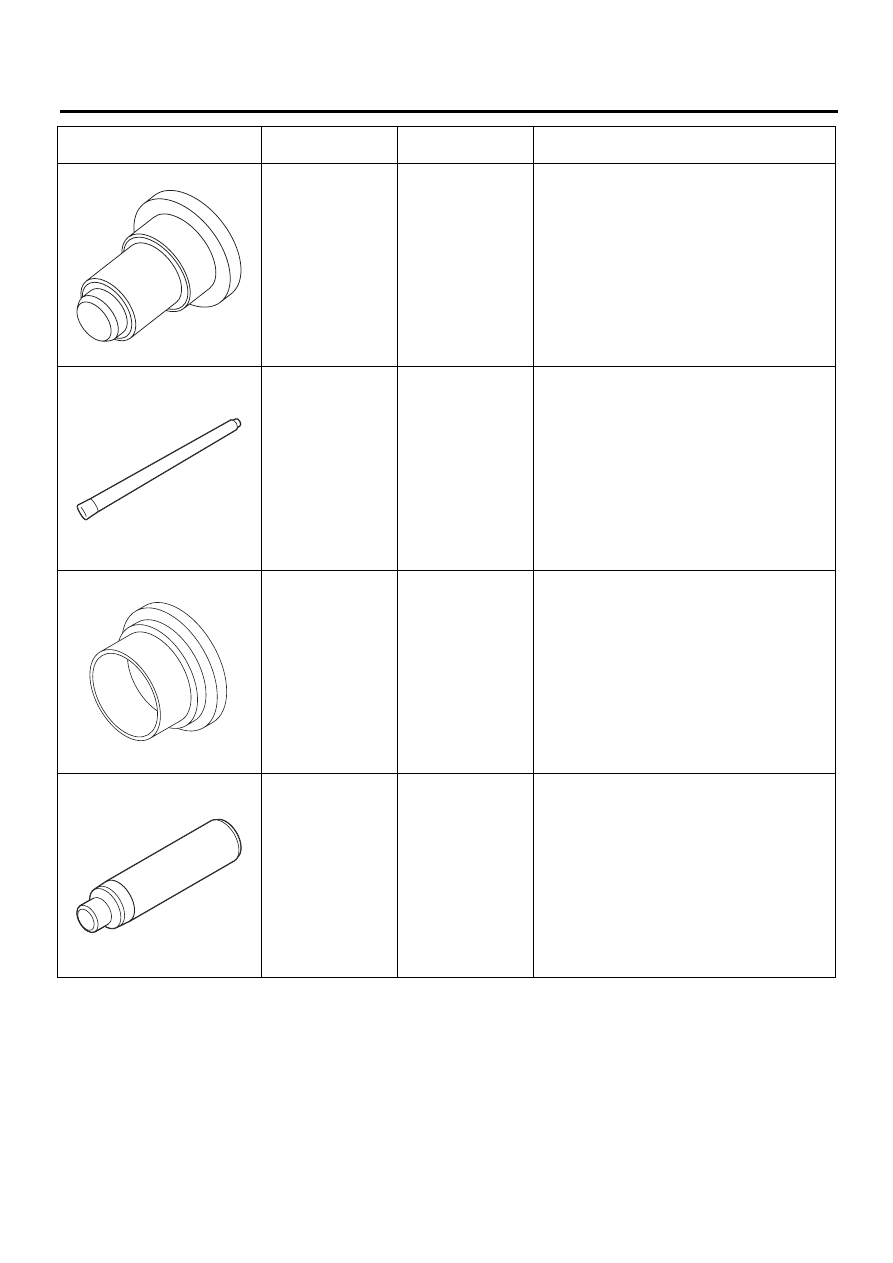

PS-16

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

34199AE130

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА РУЛЕВОГО МЕ-
ХАНИЗМА

• Используется для установки сальника ру-
левого механизма.
• Для модели с правосторонним управлени-
ем.

34199FE010

СЪЕМНИК

• Используется для снятия опорного кольца
и сальника.
• Для модели с правосторонним управлени-
ем.

34199XA040

НАПРАВЛЯЮЩАЯ

• Используется для установки рейки и уплот-
нения в узел корпуса.
• Для модели с правосторонним управлени-
ем.

34199FE000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

• Используется для снятия и установки саль-
ника рейки (наружного и внутреннего).
• Для модели с правосторонним управлени-
ем.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST34199AE130

ST34199FE010

ST34199XA040

ST34199FE000

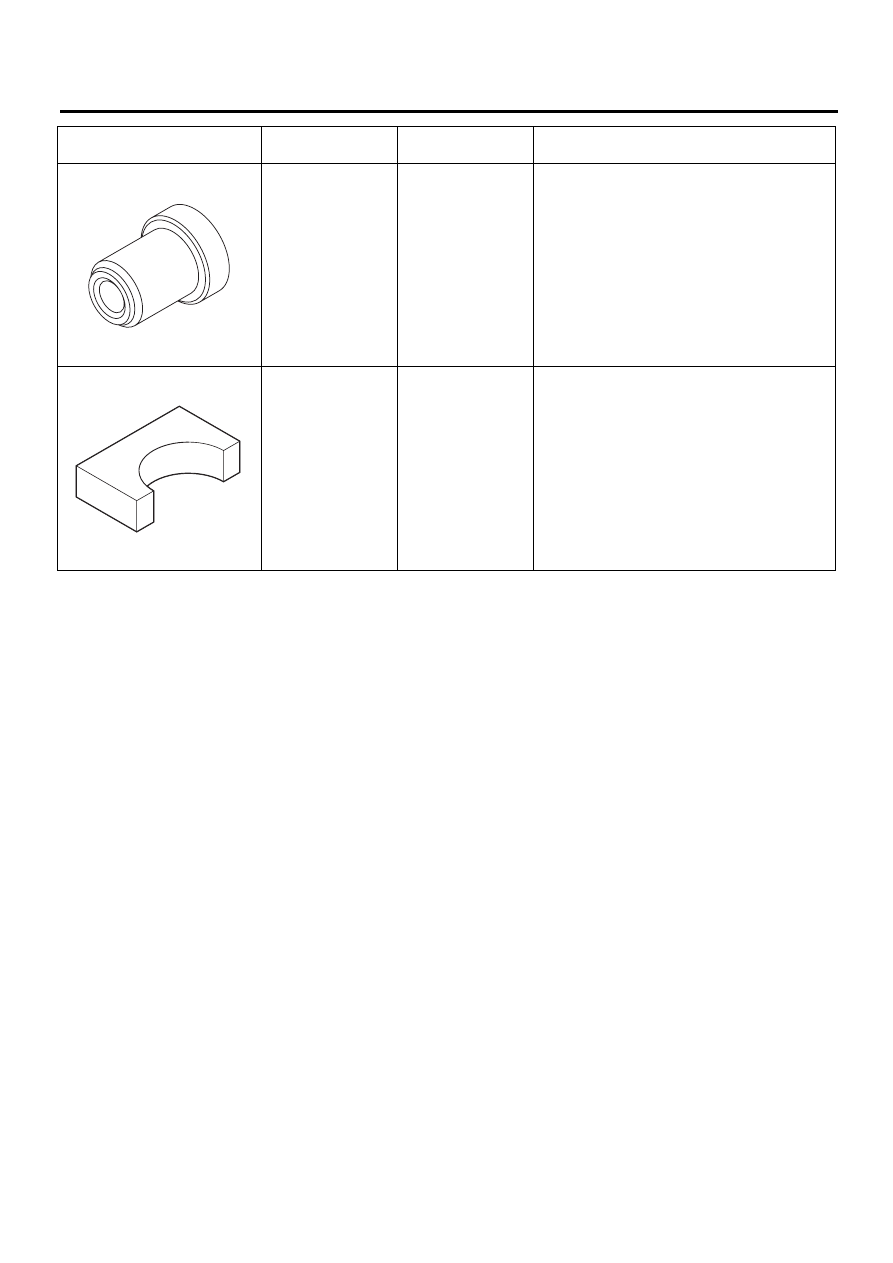

PS-17

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

34199FE060

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для установки сальника рей-
ки (наружного).
• Для модели с правосторонним управлени-
ем.

34199XA050

ОСНОВАНИЕ

• Используется в качестве опоры для узла
корпуса.
• Для модели с правосторонним управлени-
ем.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST34199FE060

ST34199XA050

PS-18

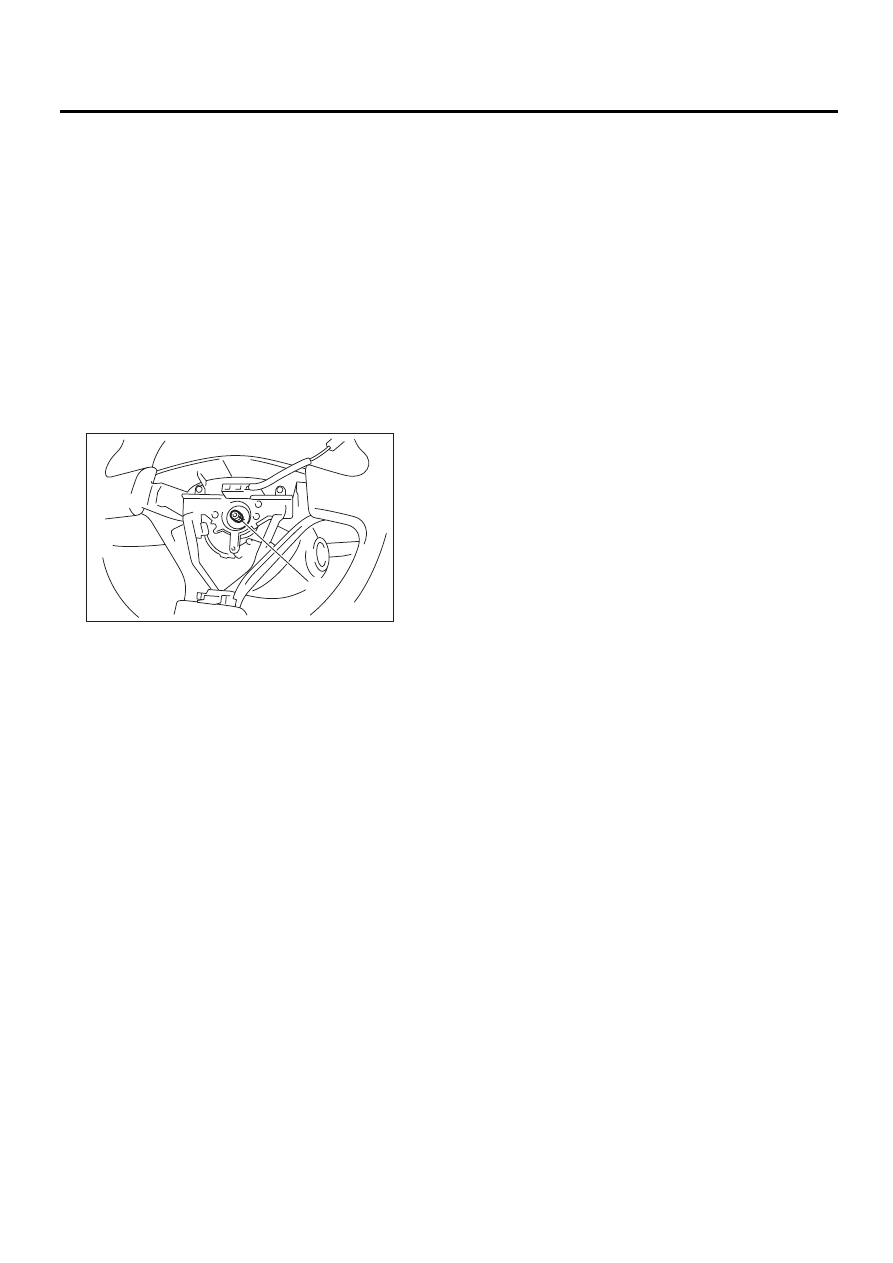

Рулевое колесо

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

2. Рулевое колесо

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите колеса в положение прямоли-
нейного движения.
3) Снимите модуль подушки безопасности.
<См. AB-14
, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ВНИМАНИЕ:
Перед обслуживанием модулей подушек
безопасности, всегда обращайтесь к разде-
лу “Система подушек безопасности”. <См.
AB

-4, ОСТОРОЖНО, Общие сведения.>

4) Нанесите метки совмещения на рулевое ко-
лесо и вал рулевого колеса.

5) Отверните гайку рулевого колеса, а затем
снимите рулевое колесо с вала с помощью
съемника рулевого колеса.

B: УСТАНОВКА

ВНИМАНИЕ:
Перед обслуживанием модулей подушек
безопасности, всегда обращайтесь к разде-
лу “Система подушек безопасности”. <См.
AB

-4, ОСТОРОЖНО, Общие сведения.>

1) Отрегулируйте центральное положение пово-
ротного разъема рулевой колонки. <См. AB-23,
РЕГУЛИРОВКА, Поворотный разъем рулевой
колонки.>
2) Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Совместите метки совмещения на рулевом ко-
лесе и валу рулевого колеса.

Момент затяжки:

45 Нм (4,6 кгс-м, 33,2 фунт-силы-фут)

Зазор между крышкой колонки и рулевым
колесом:

2 — 4 мм (0,08 — 0,16 дюйма)

ОСТОРОЖНО:
Вставьте направляющий штифт поворотно-
го разъема рулевой колонки в направляю-
щее отверстие на нижней поверхности руле-
вого колеса. Не допускайте повреждения
штифта.

C: ПРОВЕРКА

1) Проверьте рулевое колесо на предмет де-
формации. Если имеется чрезмерная дефор-
мация, замените рулевое колесо.
2) Проверьте шлицы на рулевом колесе на
предмет их повреждения. При их чрезмерном
повреждении, замените рулевое колесо.

(1) Метка совмещения

(1)

PS-00552

PS-19

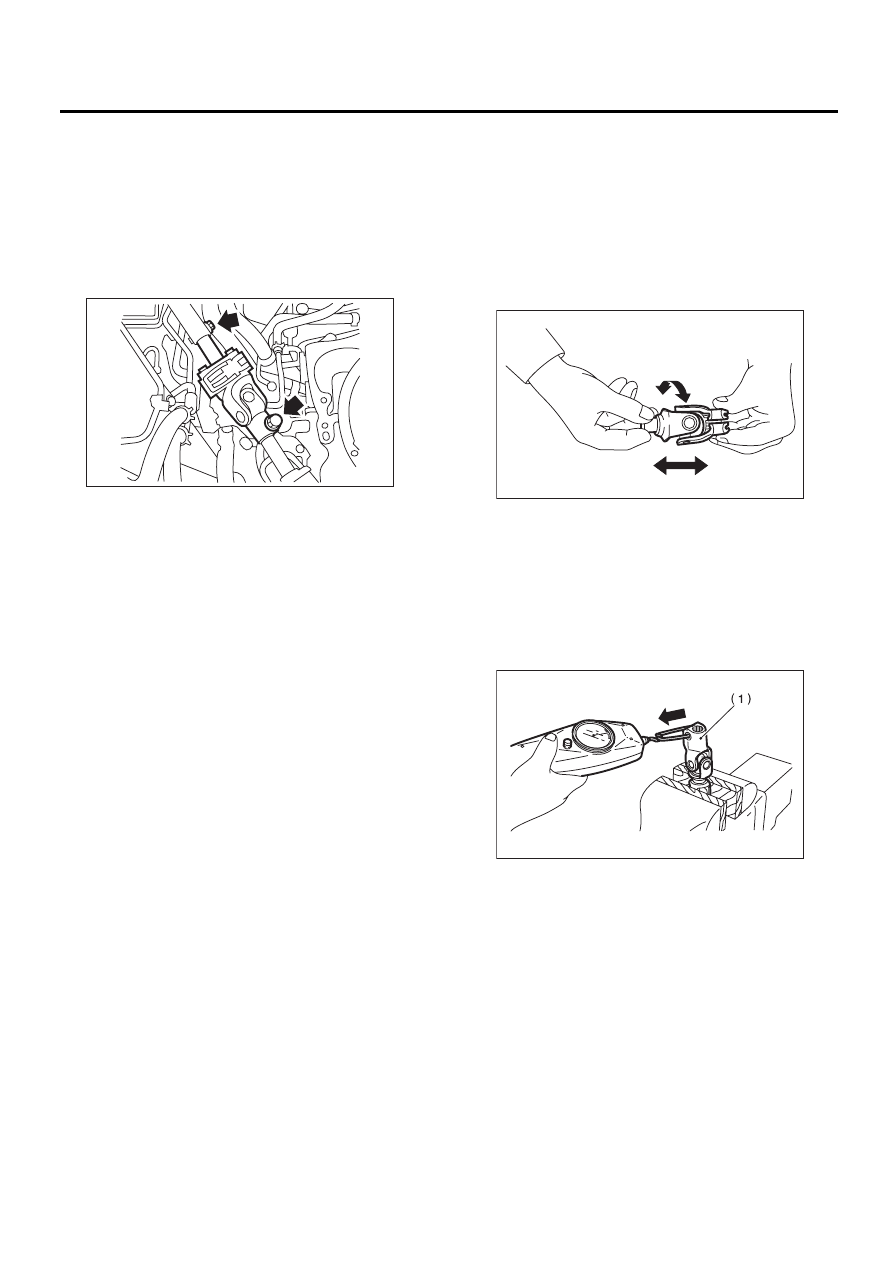

Универсальный шарнир

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

3. Универсальный шарнир

A: СНЯТИЕ

1) Снимите рулевое колесо. <См. PS-18, СНЯ-
ТИЕ, Рулевое колесо.>
2) Нанесите метки совмещения на универсаль-
ный шарнир.
3) Отверните болт универсального шарнира и
снимите универсальный шарнир.

B: УСТАНОВКА

1) Совместите вырез на зубчатой части вала
рулевой колонки и вилке, а затем установите
универсальный шарнир на вал рулевой колон-
ки.
2) Установите универсальный шарнир на шли-
цы узла рулевого механизма, совместив метки
совмещения.
3) Затяните болт

Момент затяжки:

24 Нм (2,4 кгс-м, 17,4 фунт-силы-фут)

ОСТОРОЖНО:
Чрезмерное усилие при затяжке болтов
универсального шарнира может привести к
затруднению управления рулевым коле-
сом.

Зазор между соединением универсального
шарнира и щупом уровня AT:

10 мм (0,39 дюйма) или более

4) Отрегулируйте центральное положение пово-
ротного разъема рулевой колонки. <См. AB-23,
РЕГУЛИРОВКА, Поворотный разъем рулевой
колонки.>
5) Установите рулевое колесо. <См. PS-18, УС-
ТАНОВКА, Рулевое колесо.>

C: ПРОВЕРКА

Проверьте на предмет износа, повреждений и
любых других дефектов. При необходимости
замените

Нормативный предел:

Люфт универсального шарнира: 0 мм
(0 дюймов)
Максимальный момент поворота: 0,3 Н
(0,03 кгс, 0,07 фунт-силы)

Измерьте момент поворота универсального
шарнира.

Нормативный предел:

Максимальная нагрузка: 3,8 Н (0,39 кгс,
0,86 фунт-силы) или менее

PS-00731

(1) Момент поворота

(2) Люфт

(1) Вилка (сторона рулевого механизма)

(1)

(2)

PS-00033

PS-00034
