BVC(diag)-4

Опросный лист клиента

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

2. УСЛОВИЯ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Окружающая сре-
да

a) Погода

 Ясно
 Облачно
 Дождь
 Снег
 Другое:

b) Температура окружающего воздуха

°C (°F)

c) Высота

м (футы)

d) Дорога

 Городская дорога
 Пригород
 Шоссе
 Проселочная дорога
 Подъем
 Спуск
 Дорога с твердым покрытием
 Дорога с гравийным покрытием
 Грязная дорога
 Песчаное место
 Прямая дорога
 Резкий поворот
 Ровная дорога
 S-образная кривая
 Дорога с уклоном в обе стороны
 Другое:

Условия

a) Тормоза

Замедление:

G

 Непрерывное/

 Прерывистое

b) Акселератор

Ускорение:

G

 Непрерывное/

 Прерывистое

c) Скорость автомобиля

км/ч

миль/ч

 Движение вперед
 Ускорение
 Замедление
 Низкая скорость
 Поворот
 Другое:

 Сразу после запуска

двигателя

 Холостые обороты и

т.д.

BVC(diag)-5

Общие сведения

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ SRS

Жгут проводов системы подушек безопасности проходит рядом с датчиком скорости колеса систе-
мы ABS и VDCCM&H/U.

ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы подушек безопасности – желтого цвета. Не ис-
пользуйте оборудование для тестирования электрики в этих цепях.
• Будьте осторожны, чтобы не повредить жгут проводки системы подушек безопасности.

B: ПРОВЕРКА

Перед проведением диагностики, проверьте следующие элементы, которые могут влиять на воз-
никновение неполадок вакуумной системы управления тормозами.

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и проверьте электролит.

Стандартное напряжение: 12 В или более

Удельная плотность электролита: Более 1,260

2. ВАКУУМНЫЙ ТОРМОЗНОЙ ШЛАНГ

Убедитесь, что вакуумный тормозной шланг не треснул и не ослаблен.

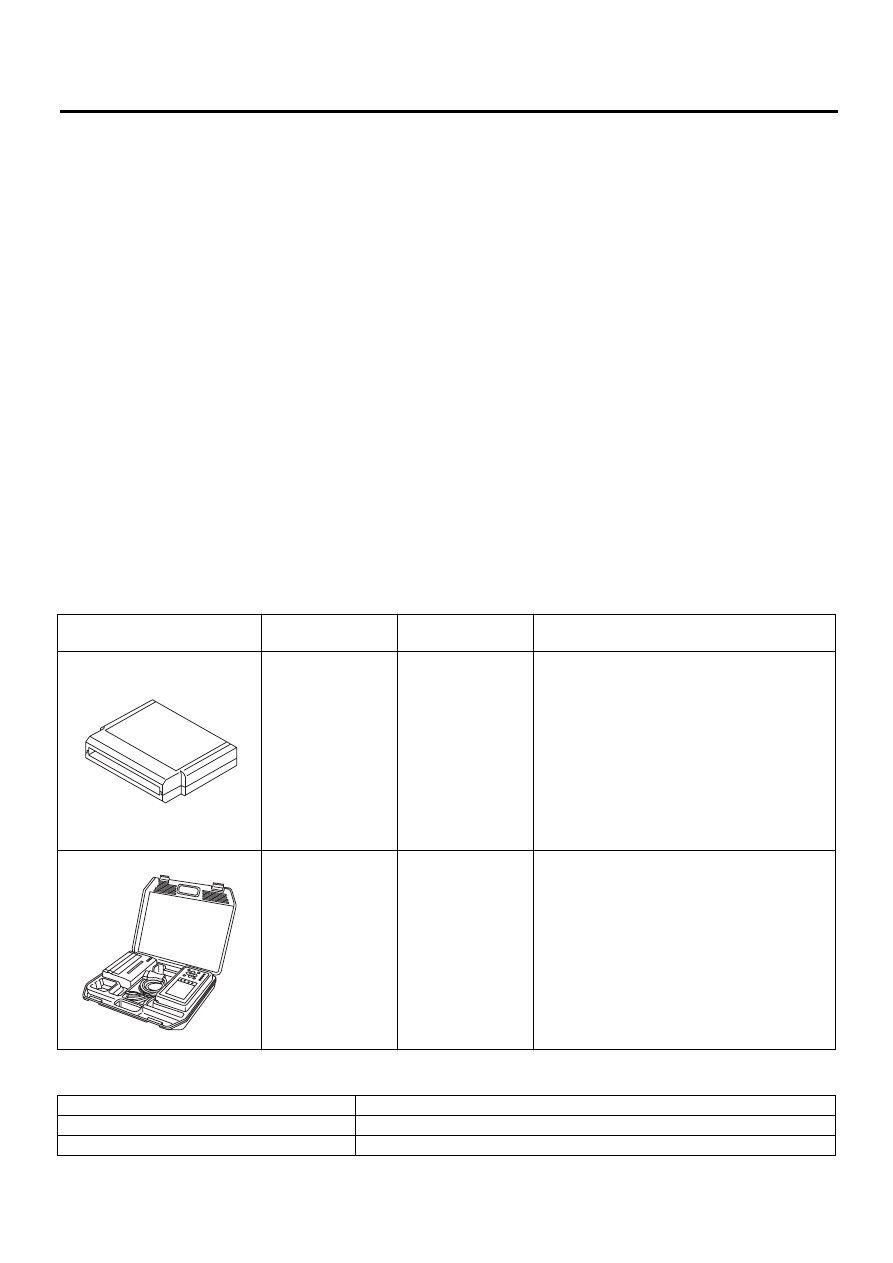

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Используется для поиска и устранения неис-
правностей в электрических системах.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Используется для поиска и устранения неис-
правностей в электрических системах.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Используется для измерения сопротивления, напряжения и силы тока.

Осциллограф

Используется для измерения сигнала датчиков.

ST18482AA080

ST22771AA030

BVC(diag)-6

Расположение электрических компонентов

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

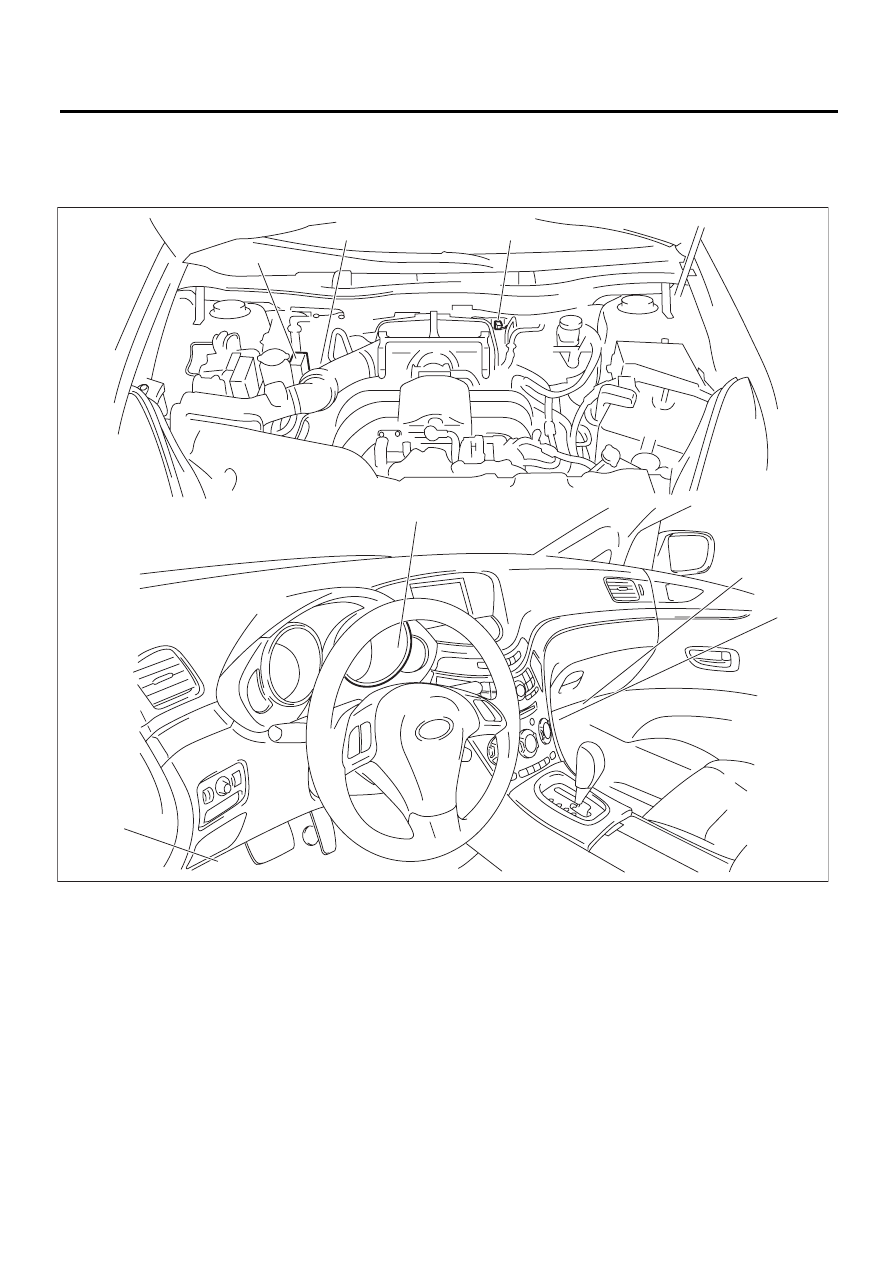

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

• Модель с левосторонним управлением

(1)

Реле вакуумного насоса тор-
мозной системы

(4)

Разъем режима поставки (тес-
тового режима)

(6)

Разъем передачи данных

(2)

Вакуумный насос тормозной
системы

(5)

Блок управления двигателем
(ECM)

(7)

Одометр/счетчик пройденного
пути

(3)

Датчик разрежения тормозной
системы









BR-00520

(1)

(2)

(3)

(7)

(4)

(5)

(6)

BVC(diag)-7

Расположение электрических компонентов

ВАКУУМНАЯ СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ (BVC) (ДИАГНОСТИКА)

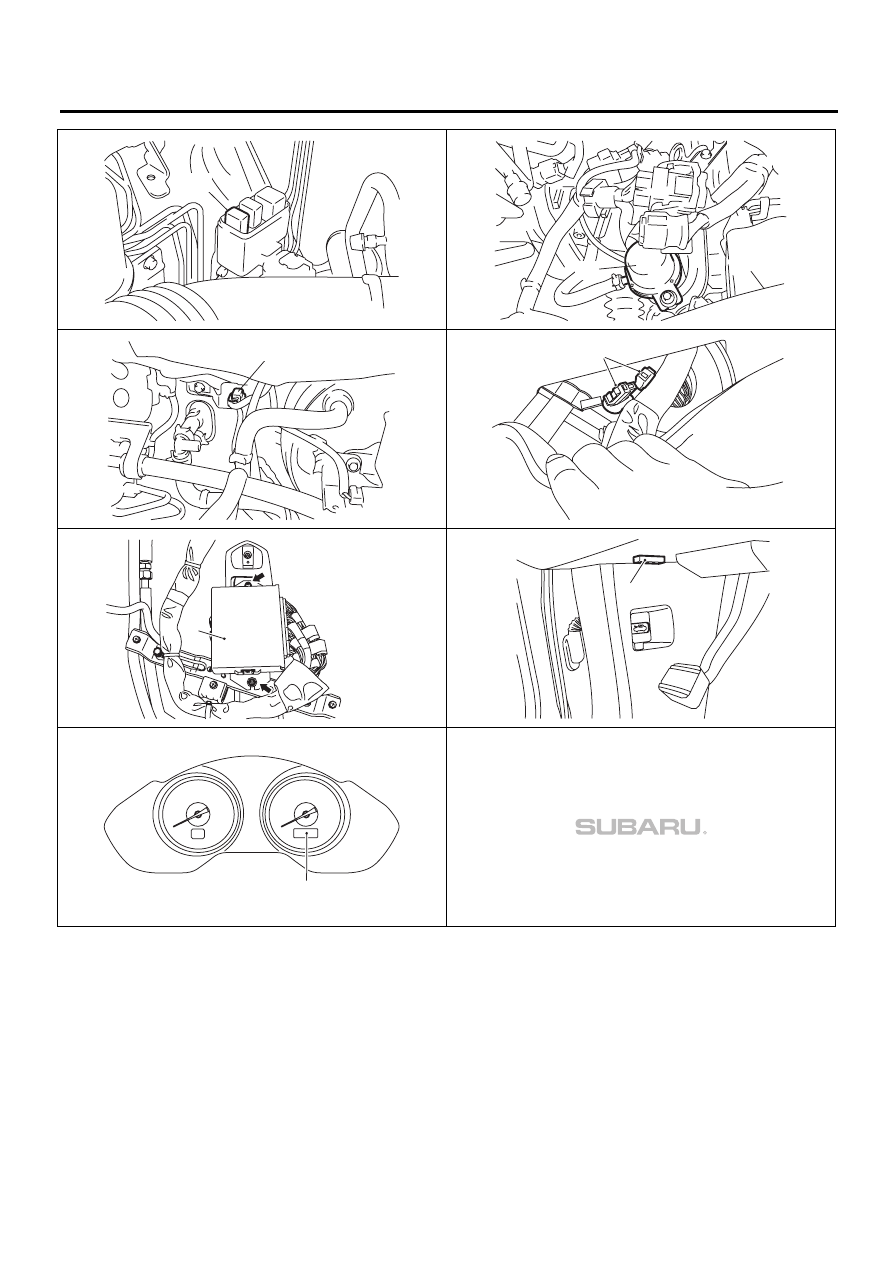

BR-00521

(1)

BR-00522

(2)

BR-00523

(3)

BR-00524

(4)

BR-00525

(5)

BR-00526

(6)

BR-00527

(7)
