Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 301





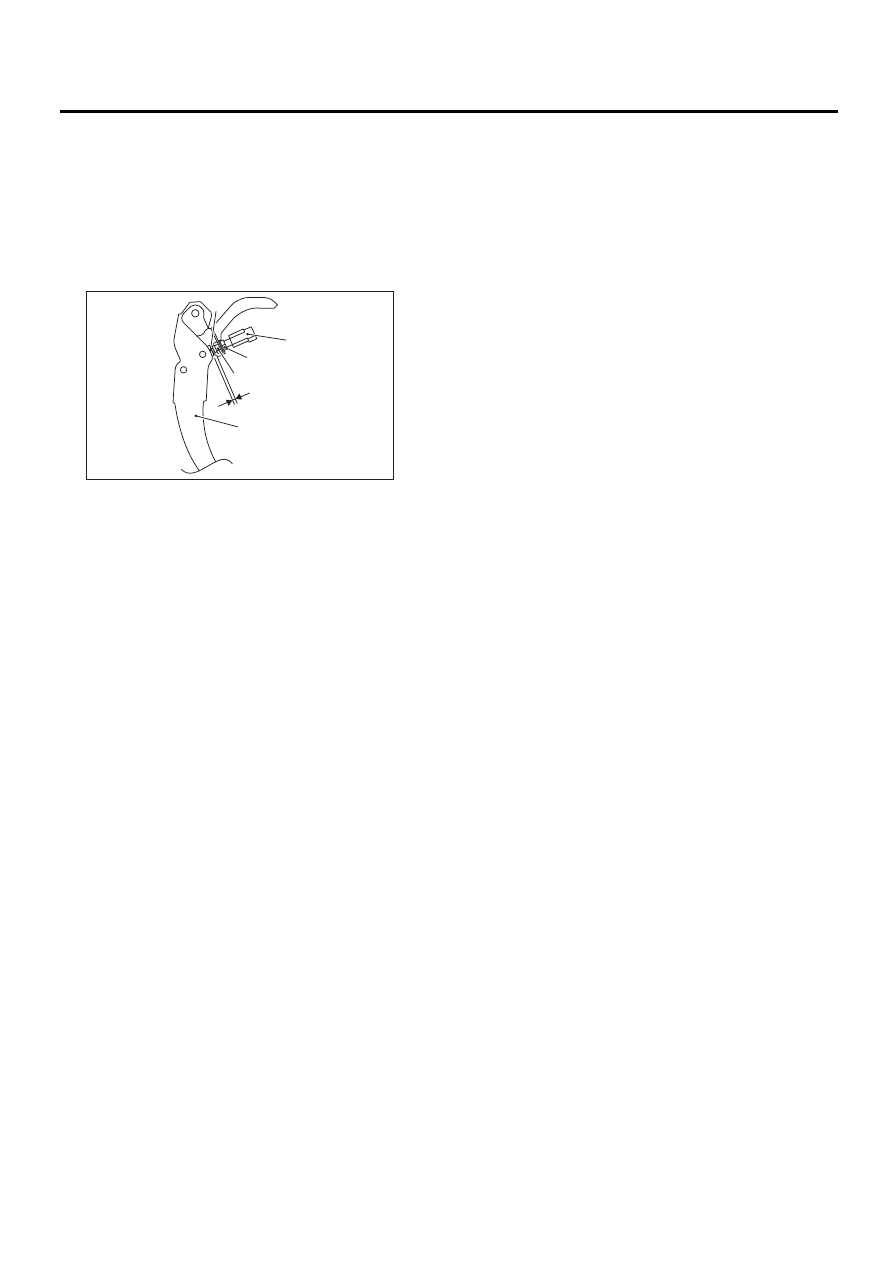

BR-42

Выключатель стоп-сигналов

ТОРМОЗА

D: РЕГУЛИРОВКА

Ослабьте стопорную гайку и отрегулируйте по-
ложение выключателя стоп-сигналов так, что-
бы зазор между резьбовой частью выключате-
ля стоп-сигналов и стопором (A) составил 0,8 мм
(0,031 дюйма). Затем затяните стопорную гайку.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-силы-фут)

ПРИМЕЧАНИЕ:
Затягивайте стопорную гайку B до тех пор, по-
ка резьбовая часть выключателя не соприкос-
нется со стопором. Удерживайте выключа-
тель, чтобы он не вращался, и ослабьте стопор-
ную гайку B примерно на 60°. Зазор (A) станет
равным 0,3 мм (0,012 дюйма).

(1) Выключатель стоп-сигналов
(2) Стопорная гайка A
(3) Стопорная гайка B
(4) Стопор
(5) Педаль тормоза

BR-00505

(1)

(5)

(4)

(A)

(3)

(2)

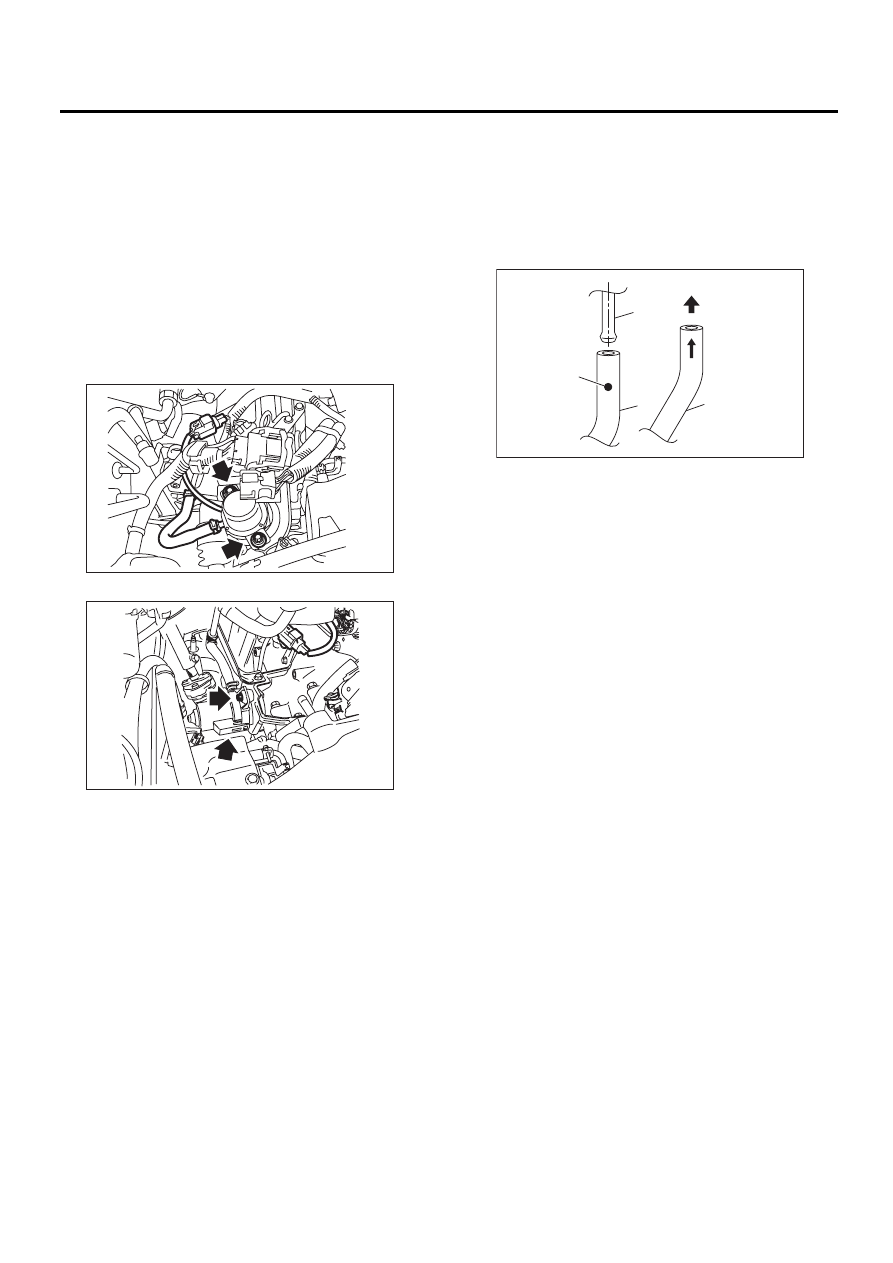

BR-43

Вакуумный насос

ТОРМОЗА

16.Вакуумный насос

A: СНЯТИЕ

1. ВАКУУМНЫЙ НАСОС ТОРМОЗНОЙ
СИСТЕМЫ

1) Отсоедините провод массы от аккумулято-
ра.
2) Отсоедините разъем вакуумного насоса тор-
мозной системы.
3) Снимите вакуумный шланг.
4) Отверните болт и снимите вакуумный насос
тормозной системы.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

2. ВАКУУМНЫЙ ШЛАНГ

Снимите зажим и снимите вакуумный шланг.

B: УСТАНОВКА

1. ВАКУУМНЫЙ НАСОС ТОРМОЗНОЙ
СИСТЕМЫ

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-силы-фут)

2. ВАКУУМНЫЙ ШЛАНГ

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Вакуумный шланг имеет определенное на-
правление установки. Убедитесь, что шланг
установлен в правильном направлении.

C: ПРОВЕРКА

1. ВАКУУМНЫЙ НАСОС ТОРМОЗНОЙ
СИСТЕМЫ

Проверьте, работает ли насос при подаче на-
пряжения аккумулятора на клемму разъема.

2. ВАКУУМНЫЙ ШЛАНГ

Убедитесь, что при продувании или подсасыва-
нии воздуха через шланг, воздух проходит
только в одном направлении.

BR-00506

BR-00613

(1) К двигателю
(2) Вакуумный шланг
(3) Вакуумная трубка
(4) Маркировка (Маркировка со стороны вакуумной

трубки)

BR-00507

(1)

(2)

(2)

(4)

(3)

ENG

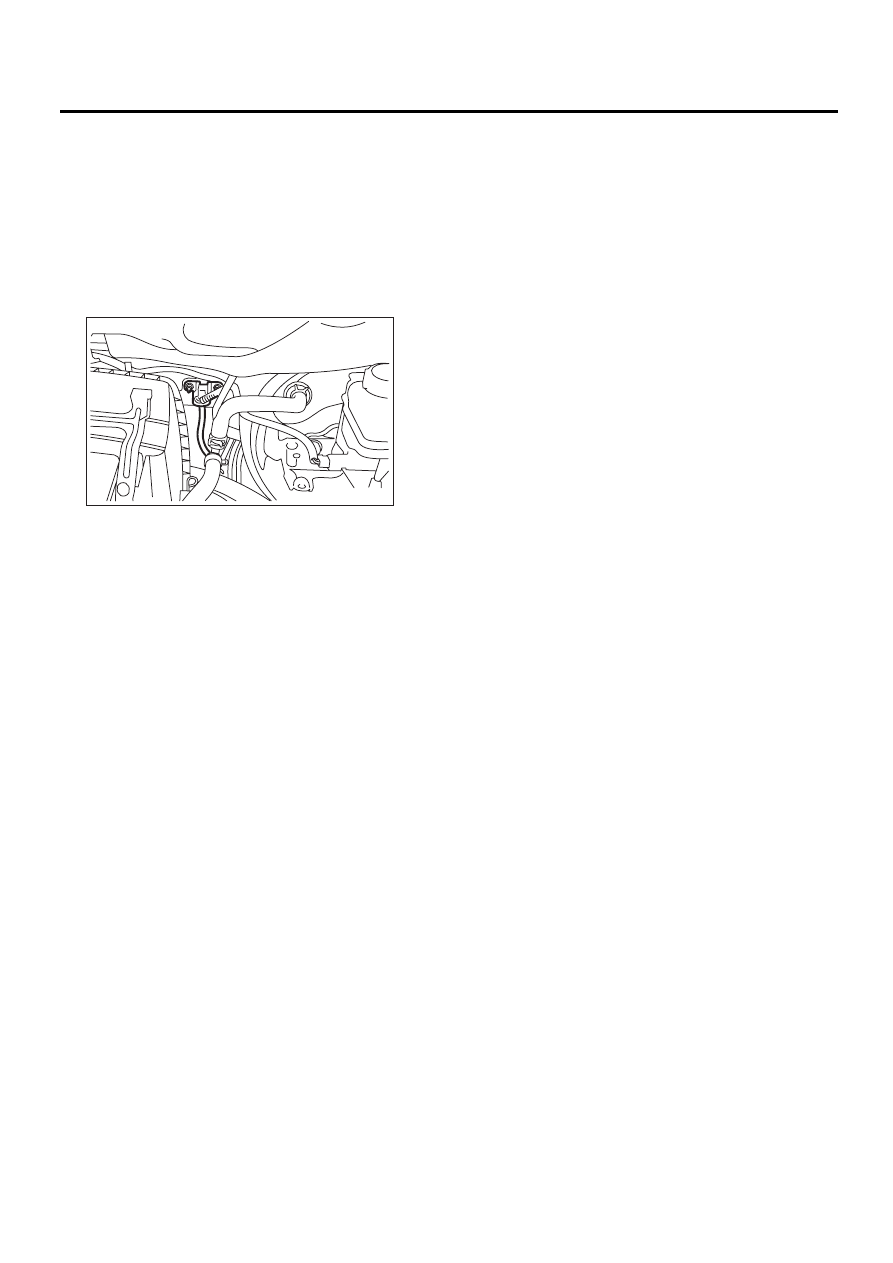

BR-44

Датчик разрежения

ТОРМОЗА

17.Датчик разрежения

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика разрежения
тормозной системы.
3) Снимите вакуумный шланг с датчика разре-
жения тормозной системы.
4) Отверните болт и снимите датчик разреже-
ния тормозной системы.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-силы-фут)

BR-00509

BR-45

Общая таблица диагностики

ТОРМОЗА

18.Общая таблица диагностики

A: ПРОВЕРКА



Неисправность и возможная причина

Способ устранения

1. Недостаточная
эффективность тор-
можения

(1) Утечка жидкости из гидравлической системы

Исправьте или замените. (манжета, уп-
лотнение поршня, пыльник поршня, узел
поршня главного цилиндра, трубка или
шланг)

(2) Попадание воздуха в гидравлическую систему

Прокачайте воздух.

(3) Износ, ухудшение материала поверхности, вода или
тормозная жидкость на накладках

Замените, отшлифуйте или очистите.

(4) Неправильная работа главного цилиндра, суппорта
тормоза, усилителя тормозной системы или обратного
клапана.

Исправьте или замените.

2. Нестабильное
или неравномерное
торможение

(1) Тормозная жидкость на накладках или тормозных
дисках

Устраните причину утечки тормозной
жидкости и очистите или замените де-
таль.

(2) Повреждение тормозного диска

Отремонтируйте или замените тормоз-
ной диск.

(3) Неправильный контакт накладок, ухудшение
свойств поверхности, ухудшение свойств или износ ма-
териала накладки

Отшлифуйте или замените.

(4) Деформация заднего щитка

Исправьте или замените.

(5) Чрезмерное давление воздуха в шинах

Отрегулируйте давление воздуха.

(6) Неправильные углы установки колес

Отрегулируйте углы установки колес.

(7) Ослабление болта крепления заднего щитка или
суппорта

Затяните с указанным моментом затяж-
ки.

(8) Неисправность подшипника колеса

Замените.

(9) Неисправность гидравлической системы

Замените цилиндр, тормозную трубку
или тормозной шланг

(10) Нестабильная эффективность стояночного тормо-
за

Проверьте, отрегулируйте или замените
систему задних тормозов и троса стоя-
ночного тормоза.

3. Чрезмерный ход
педали

(1) Попадание воздуха в гидравлическую систему

Прокачайте воздух.

(2) Чрезмерный люфт нажимного штока главного ци-
линдра

Отрегулируйте.

(3) Утечка жидкости из гидравлической системы

Исправьте или замените. (манжета, уп-
лотнение поршня, пыльник поршня, узел
поршня главного цилиндра, трубка или
шланг)

(4) Неправильный контакт накладок или их износ

Исправьте или замените.

4. Прихватывание
тормоза или плохой
возврат колодок

(1) Неправильный свободный ход педали

Отрегулируйте свободный ход.

(2) Неправильный возврат главного цилиндра

Очистите или замените цилиндр.

(3) Засорение гидравлической системы

Замените.

(4) Плохой возврат или регулировка стояночного тор-
моза

Отремонтируйте или отрегулируйте

(5) Ослабленное натяжение пружины или выход из
строя возвратной пружины тормозной колодки

Замените пружину.

(6) Неправильная работа суппорта дискового тормоза

Исправьте или замените.

(7) Неисправность подшипника колеса

Замените.
