Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 283





VDC(diag)-62

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

AE:КДН C0052 КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ РЕЛЕ

ОТКАЗОУСТОЙЧИВОСТИ ЭЛЕКТРОДВИГАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Повреждение реле электродвигателя
• Неисправность реле системы отказоустойчивости
• Повреждение разъема проводки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.
• Не работает система EBD.

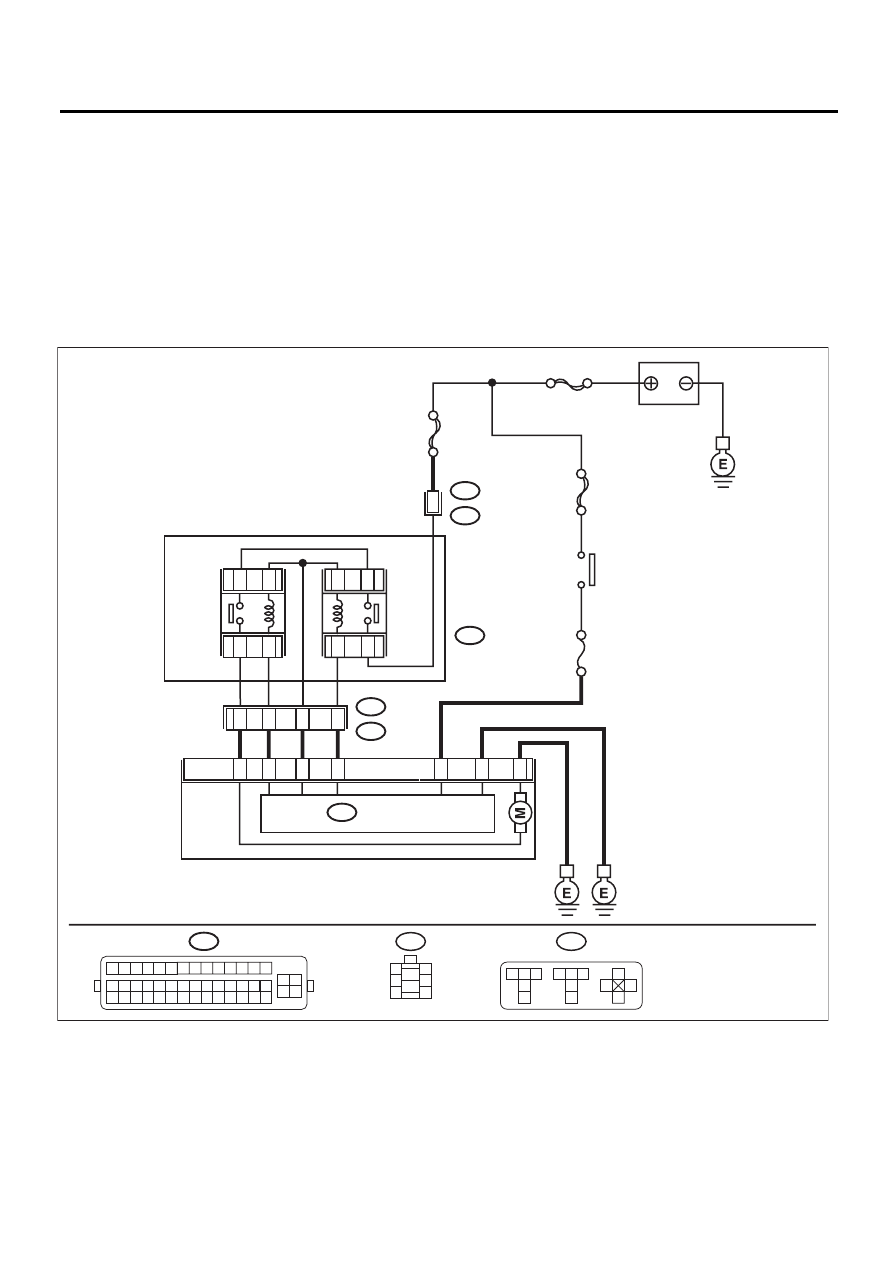

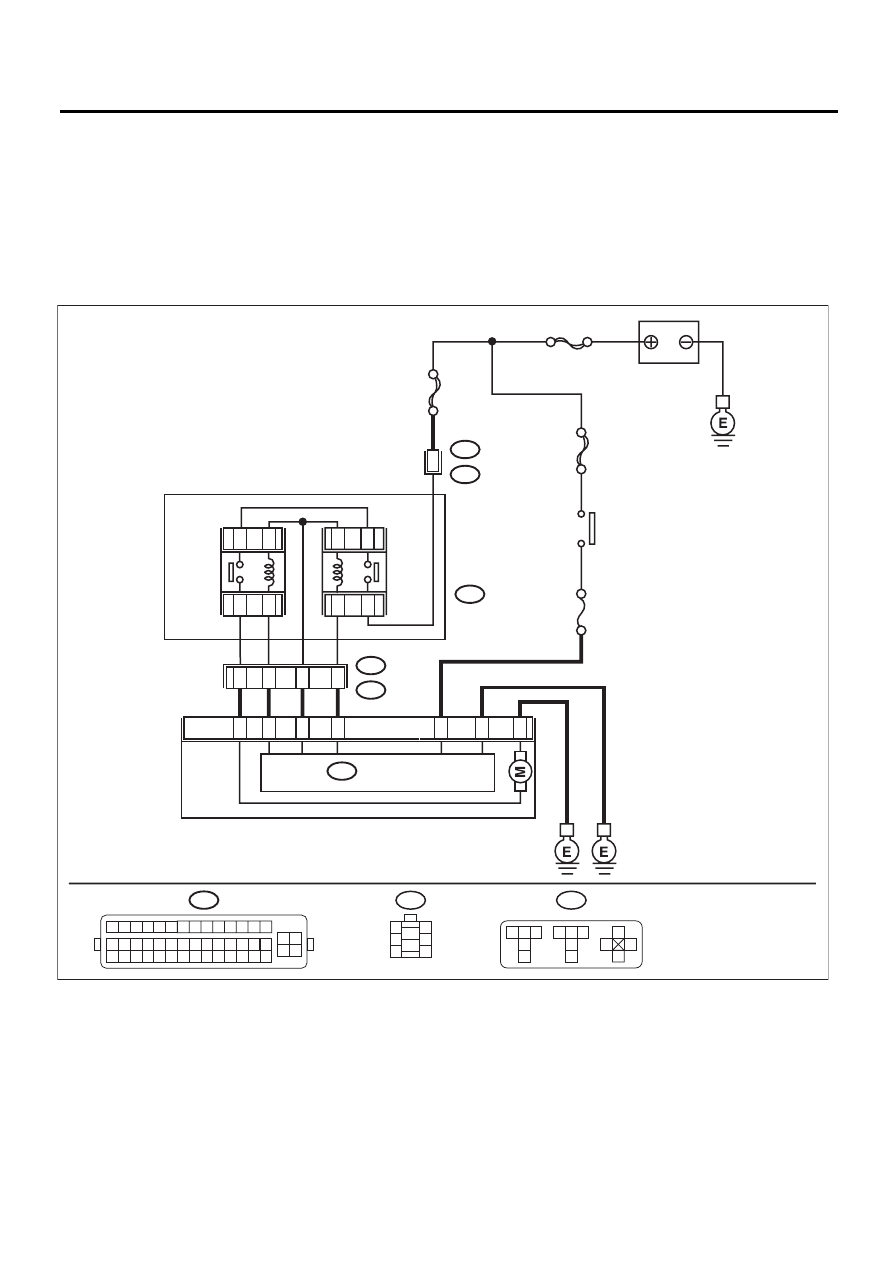

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7

1 2 3

4
5

6 7 8

9

10

12

13

11

14

1
2
3

4
5

6
7
8

B423

VC1

VC2

ГЛАВНЫЙ SBF

SBF-6

No.33

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

SBF-1

5

13

14

12

11

РЕЛЕ ЦЕПИ

ОТКАЗО-

УСТОЙЧИВОСТИ

9

6

10

8

РЕЛЕ
ЭЛЕКТРО-
ДВИГА-
ТЕЛЯ

B423

VC1

2

2

3

1

4

45

30

31

46

43

1

B310

VDCCM & H/U

B310

VC2

B423

VDC00486

VDC(diag)-63

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОПРОТИВЛЕНИЯ РЕЛЕ ЭЛЕКТРО-
ДВИГАТЕЛЯ.
1) Поверните выключатель зажигания в положение
OFF.
2) Извлеките реле электродвигателя из блока реле.
3) Измерьте сопротивление между клеммами реле
электродвигателя.

Клеммы

№ 12 — № 13:

Сопротивление в диа-
пазоне 70 — 100 Ом?

Переходите к ша-
гу 2.

Замените реле
электродвигате-
ля.

2

ПРОВЕРКА КОНТАКТНОЙ ТОЧКИ РЕЛЕ ЭЛЕКТРО-
ДВИГАТЕЛЯ.
1) Подсоедините аккумулятор к клеммам реле элек-
тродвигателя № 13 (+) и № 12 (–).
2) Измерьте сопротивление между клеммами реле
электродвигателя.

Клеммы

№ 11 — № 14:

Сопротивление состав-
ляет менее 0,5 Ом?

Переходите к ша-
гу 3.

Замените реле
электродвигате-
ля.

3

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ РЕЛЕ
ЭЛЕКТРОДВИГАТЕЛЯ.
Измерьте сопротивление между клеммами реле
электродвигателя.

Клеммы

№ 12 — № 11:
№ 12 — № 14:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 4.

Замените реле
электродвигате-
ля.

4

ПРОВЕРКА СОПРОТИВЛЕНИЯ РЕЛЕ ОТКАЗОУС-
ТОЙЧИВОСТИ.
1) Поверните выключатель зажигания в положение
OFF.
2) Извлеките реле системы отказоустойчиовсти из
блока реле.
3) Измерьте сопротивление между клеммами реле
отказоустойчивости.

Клеммы

№ 6 — № 8:

Сопротивление в диа-
пазоне 80 — 130 Ом?

Переходите к ша-
гу 5.

Замените реле
отказоустойчи-
вости.

5

ПРОВЕРКА КОНТАКТНОЙ ТОЧКИ РЕЛЕ ОТКАЗО-
УСТОЙЧИВОСТИ.
1) Подсоедините аккумулятор к клеммам реле элек-
тродвигателя № 6 (+) и № 8 (–).
2) Измерьте сопротивление между клеммами реле
электродвигателя.

Клеммы

№ 9 — № 10:

Сопротивление состав-
ляет менее 0,5 Ом?

Переходите к ша-
гу 6.

Замените реле
отказоустойчи-
вости.

6

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ РЕЛЕ ОТ-
КАЗОУСТОЙЧИВОСТИ.
Измерьте сопротивление между клеммами реле
электродвигателя.

Клеммы

№ 6 — № 9:
№ 6 — № 10:
№ 9 — № 10:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 7.

Замените реле
отказоустойчи-
вости.

7

ПРОВЕРКА БЛОКА РЕЛЕ.
1) Отсоедините разъемы (B423) и (VC1).
2) Поверните выключатель зажигания в положение
ON.
3) Измерьте напряжение между разъемом (VC2) и
массой кузова.

Разъем и клемма

(VC2) № 11 (+) — Масса кузова (–):
(VC2) № 12 (+) — Масса кузова (–):

Напряжение составля-
ет 10 — 15 В?

Замените блок
реле.

Переходите к ша-
гу 8.

VDC(diag)-64

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

8

ПРОВЕРКА ЖГУТА ПРОВОДКИ.
1) Отсоедините разъем от VDCCM&H/U.
2) Измерьте напряжение между разъемом (B42) и
массой кузова.

Разъем и клемма

(B423) № 4 (+) — Масса кузова (–):
(B423) № 1 (+) — Масса кузова (–):

Напряжение составля-
ет 10 — 15 В?

Устраните неис-
правность в жгу-
те проводки.

Переходите к ша-
гу 9.

9

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ.
1) Присоедините все разъемы и реле.
2) Поверните выключатель зажигания в положение
ON.

Электродвигатель про-
должает вращаться?

Замените
VDCCM&H/U.
<См. VDC-9, Блок
управления сис-
темы VDC и блок
гидравлического
управления
(VDCCM&H/U).>

Переходите к ша-
гу 10.

10

ПРОВЕРКА VDCCM&H/U.
1) Присоедините все разъемы и реле.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли этот
же КДН?

Замените
VDCCM&H/U.
<См. VDC-9, Блок
управления сис-
темы VDC и блок
гидравлического
управления
(VDCCM&H/U).>

Переходите к ша-
гу 11.

11

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображаются ли дру-
гие КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Временно возни-
кает плохой кон-
такт.

Шаг

Проверка

Да

Нет

VDC(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

AF:КДН C0052 ЭЛЕКТРОДВИГАТЕЛЬ НЕ РАБОТАЕТ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Повреждение электродвигателя
• Повреждение разъема проводки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.
• Не работает система EBD.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7

1 2 3

4
5

6 7 8

9

10

12

13

11

14

1
2
3

4
5

6
7
8

B423

VC1

VC2

ГЛАВНЫЙ SBF

SBF-6

No.33

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК РЕЛЕ

SBF-1

5

13

14

12

11

РЕЛЕ ЦЕПИ

ОТКАЗО-

УСТОЙЧИВОСТИ

9

6

10

8

РЕЛЕ
ЭЛЕКТРО-
ДВИГА-
ТЕЛЯ

B423

VC1

2

2

3

1

4

45

30

31

46

43

1

B310

VDCCM & H/U

B310

VC2

B423

VDC00486
