Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 260





DS-32

Задний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

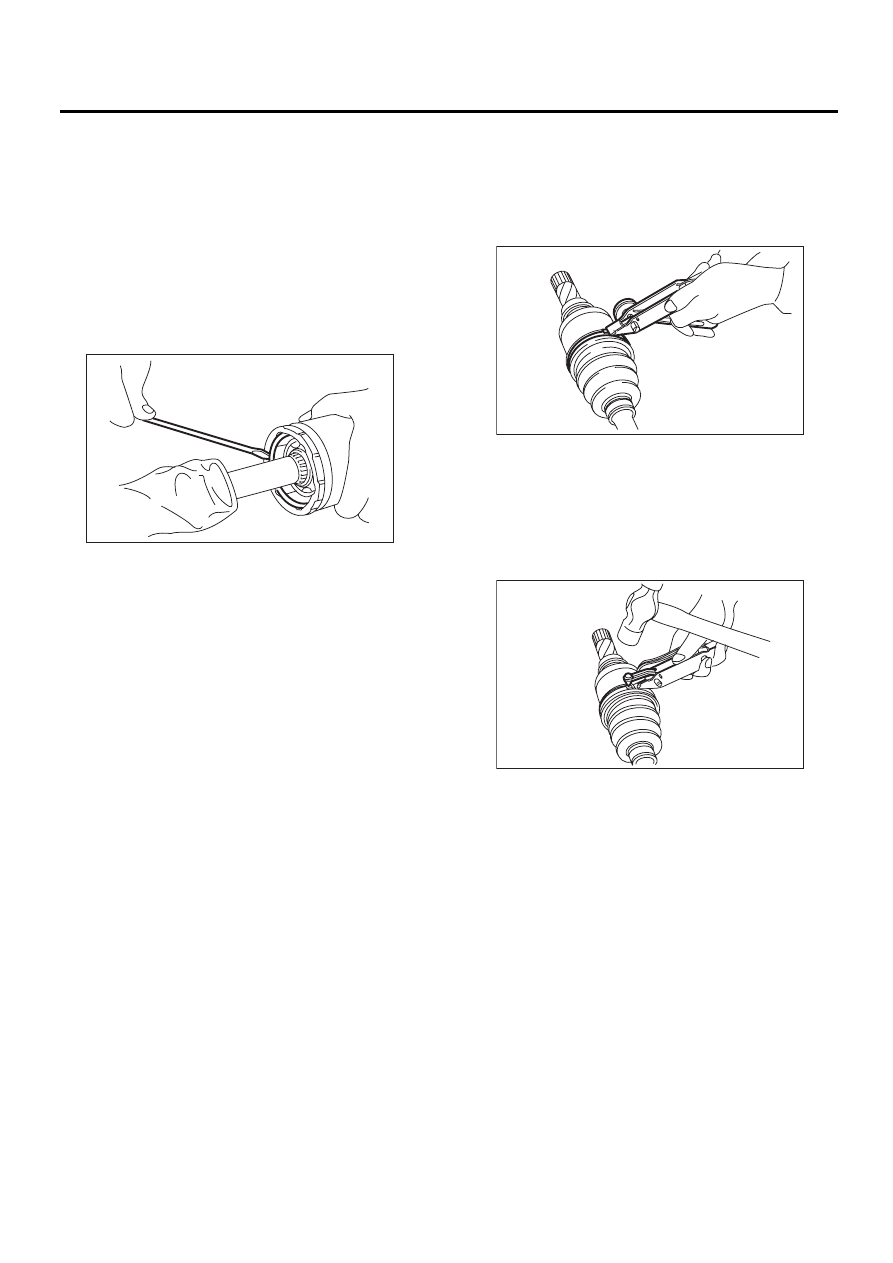

10) Установите стопорное кольцо в канавку на
наружной обойме шарнира DOJ.

ПРИМЕЧАНИЕ:
• Убедитесь в том, что шарики, сепаратор и
внутренняя обойма полностью входят в наруж-
ную обойму шарнира DOJ.
• Будьте осторожны, чтобы стопорное кольцо
не попало в канавку для шариков наружной
обоймы.
• Слегка потяните за вал и убедитесь в том,
что стопорное кольцо полностью вошло в ка-
навку.

11) Нанесите на всю внутреннюю поверхность
пыльника ровный слой установленной консис-
тентной смазки в количестве 20 — 30 г (0,71 —
1,06 унций). Также нанесите смазку на вал.
12) Установите пыльник шарнира DOJ, обра-
щая внимание на то, чтобы не перекрутить его.

ПРИМЕЧАНИЕ:
• Внутреннюю поверхность большого края
пыльника шарнира DOJ и канавку под пыльник
следует очистить, так чтобы в этих местах не
было смазки и других веществ.
• При установке пыльника шарнира DOJ рас-
положите наружную обойму шарнира DOJ в
центре хода.
13) Пропустите новый хомут через зажим и
дважды оберните его в канавке пыльника под
хомут.
14) Зажмите конец хомута плоскогубцами.
Удерживайте зажим и надежно затяните его.

ПРИМЕЧАНИЕ:
При затягивании пыльника, обеспечьте необ-
ходимый объем воздуха внутри пыльника.

15) Затяните хомут специальным инструментом.
ST

925091000

ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАТЯЖКИ ХОМУТА

ПРИМЕЧАНИЕ:
Затягивайте хомут до тех пор, пока его нельзя
будет сдвинуть от руки.

16) Забейте зажим кернером, находящимся на
конце специального инструмента.
ST

925091000

ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАТЯЖКИ ХОМУТА

ПРИМЕЧАНИЕ:
Забивая зажим, не повредите участок пыльни-
ка, находящийся под зажимом.

17) Отрежьте хомут, оставив конец примерно
10 мм (0,39 дюйма) и загните этот конец вокруг
зажима.

ПРИМЕЧАНИЕ:
Убедитесь в том, что конец хомута плотно со-
прикасается с зажимом.
18) Установите пыльник шарнира EBJ с помо-
щью той же процедуры, что и для пыльника
шарнира DOJ.
19) Несколько раз выдвиньте и вставьте об-
ратно шарнир DOJ, чтобы обеспечить равно-
мерное распределение смазки.

DS-00125

DS-00284

DS-00285

DS-33

Задний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

E: ПРОВЕРКА

Проверьте снятые детали на предмет повреж-
дений, износа, коррозии и т.д. При наличии не-
исправности, отремонтируйте или замените.
• DOJ (Шарнир двойной компенсации)
Проверьте на предмет заклинивания, коррозии,
повреждения, износа и чрезмерного люфта.
• Шарнир EBJ (высокоэффективный компакт-
ный жесткий шаровой шарнир)
Проверьте на предмет заклинивания, коррозии,
повреждения, износа и чрезмерного люфта.
• Вал
Проверьте на предмет чрезмерного изгиба,
скручивания, повреждения и износа.
• Пыльник
Проверьте на предмет износа, коробления,
разрывов и царапин.
• Консистентная смазка
Проверьте на изменение цвета и текучесть.

DS-34

Общая таблица диагностики

СИСТЕМА ВЕДУЩИХ ВАЛОВ

9. Общая таблица диагностики

A: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Вибрация во время движения может возникать из-за несбалансированности колес, неправильного
давления воздуха в шинах, неправильных углов установки колес и т.д.

Проявление неисправности

Возможная причина

Способ устранения

Шум или вибрация от карданного
вала

Центральный подшипник

Проверьте центральный подшипник. <См. DS-12,
ЛЮФТ ЦЕНТРАЛЬНОГО ПОДШИПНИКА, ПРО-
ВЕРКА, Карданный вал.>

Биение карданного вала

Проверьте карданный вал на предмет прогиба.
<См. DS-12
, БИЕНИЕ КАРДАННОГО ВАЛА,
ПРОВЕРКА, Карданный вал.>

Ослабление соединений или за-
зор между ними

Проверьте шарниры и соединения. <См. DS-11
ШАРНИРЫ И СОЕДИНЕНИЯ, ПРОВЕРКА, Кар-
данный вал.>

Проверьте шлиц и подшипник. <См. DS-11
ШЛИЦЫ И ПОДШИПНИК, ПРОВЕРКА, Кардан-
ный вал.>

Чрезмерная вибрация колес

Разбалансировка колес.

Проверьте балансировку колес. <См. WT-7, РЕ-
ГУЛИРОВКА, Балансировка колес.>

Углы установки передних колес Проверьте углы установки передних колес.

<См. FS-7, ПРОВЕРКА, Углы установки колес.>

Углы установки задних колес

Проверьте углы установки задних колес. <См.
RS-8, ПРОВЕР
КА, Углы установки колес.>

Передняя стойка

Проверьте переднюю стойку. <См. FS-23, ПРО-
ВЕРКА, Передняя стойка.>

Задний амортизатор

Проверьте задний амортизатор. <См. RS-14
ПРОВЕРКА, Задний амортизатор.>

Передний ведущий вал

Проверьте передний ведущий вал. <См. DS-28
ПРОВЕРКА, Передний ведущий вал.>

Задний ведущий вал

Проверьте задний ведущий вал. <См. DS-33
ПРОВЕРКА, Задний ведущий вал.>

Подшипник передней ступицы

Проверьте подшипник передней ступицы. <См.
DS-20
, ПРОВЕРКА, Подшипник передней сту-
пицы.>

Подшипник задней ступицы

Проверьте подшипник задней ступицы. <См.
DS-23
, ПРОВЕРКА, Подшипник задней ступи-
цы.>

Шум со стороны днища кузова

Разбалансировка колес.

Проверьте балансировку колес. <См. WT-7, РЕ-
ГУЛИРОВКА, Балансировка колес.>

Углы установки передних колес Проверьте углы установки передних колес.

<См. FS-7, ПРОВЕРКА, Углы установки колес.>

Углы установки задних колес

Проверьте углы установки задних колес. <См.
RS-8, ПРОВЕР
КА, Углы установки колес.>

Передняя стойка

Проверьте переднюю стойку. <См. FS-23, ПРО-
ВЕРКА, Передняя стойка.>

Задний амортизатор

Проверьте задний амортизатор. <См. RS-14
ПРОВЕРКА, Задний амортизатор.>

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ
УСТОЙЧИВОСТИ (VDC)

VDC

Страница

1.

Общие сведения .......................................................................................2

2.

Блок управления системы VDC и блок гидравлического
управления (VDCCM&H/U)  ......................................................................9

3.

Последовательная проверка работы системы ABS  ...........................14

4.

Последовательная проверка работы системы VDC  ..........................17

5.

Датчик угловой скорости рыскания и бокового ускорения  ...............20

6.

Датчик угла поворота рулевого колеса ...............................................21

7.

Датчик скорости переднего колеса системы ABS ..............................23

8.

Датчик скорости заднего колеса системы ABS ..................................25

9.

Передний магнитный шифратор ...........................................................26

10.

Задний магнитный шифратор  ...............................................................27

11.

Переключатель отключения антипробуксовочной системы (TCS)  ..28
