Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 233





FS-26

Общая таблица диагностики

ПЕРЕДНЯЯ ПОДВЕСКА

9. Общая таблица диагностики

A: ПРОВЕРКА

1. НЕПРАВИЛЬНОЕ ПОЛОЖЕНИЕ АВТОМОБИЛЯ ИЛИ НЕПРАВИЛЬНАЯ ВЫСОТА
КОЛЕСНЫХ АРОК

2. НИЗКИЙ КОМФОРТ В ДВИЖЕНИИ

1) Сильный удар при возвратном ходе
2) Продолжительные колебания автомобиля после переезда кочек и ям.
3) Сильный удар при амортизации

3. ШУМ

Возможная причина

Способ устранения

(1) Стойкая деформация или повреждение витой пружины

Замените.

(2) Неправильная работа амортизатора стойки или амортизатора

Замените.

(3) Установка неподходящей стойки или амортизатора

Замените надлежащими деталями.

(4) Установка неподходящей витой пружины

Замените надлежащими деталями.

Возможная причина

Способ устранения

(1) Повреждение витой пружины

Замените.

(2) Чрезмерное давление воздуха в шинах

Отрегулируйте.

(3) Неправильная высота колесных арок

Отрегулируйте или замените витые пружины
на новые.

(4) Неправильная работа амортизатора стойки или амортизатора

Замените.

(5) Повреждение или деформация крепежа стойки или амортизатора

Замените.

(6) Неподходящая длина (максимальная или минимальная) амортизато-
ра стойки или амортизатора

Замените надлежащими деталями.

(7) Деформация или разрушение втулки

Замените.

(8) Деформация или повреждение отбойника в узле стойке или в амор-
тизаторе.

Замените.

(9) Утечка масла из амортизатора стойки или амортизатора

Замените.

Возможная причина

Способ устранения

(1) Износ или повреждение деталей амортизатора стойки или аморти-
затора

Замените.

(2) Ослабление болта крепления тяги подвески

Затяните с указанным моментом затяжки.

(3) Деформация или разрушение втулки

Замените.

(4) Неподходящая длина (максимальная или минимальная) амортизато-
ра стойки или амортизатора

Замените надлежащими деталями.

(5) Повреждение витой пружины

Замените.

(6) Износ или повреждение шарового шарнира

Замените.

(7) Деформация хомута стабилизатора

Замените.

RS-2

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

Технические характеристики задней подвески
содержатся в разделе “FS”. <См. FS-2
, ХАРАК-
ТЕРИСТИКИ, Общие сведения.>

ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Другие позиции, указанные в таблице техни-
ческих характеристик, не подлежат регулиров-
ке. Если значения других позиций не соответс-
твуют значениям, указанным в технических ха-
рактеристиках, проверьте детали подвески и
соединительные элементы на предмет дефор-
мации и, в случае необходимости, замените их
на новые.

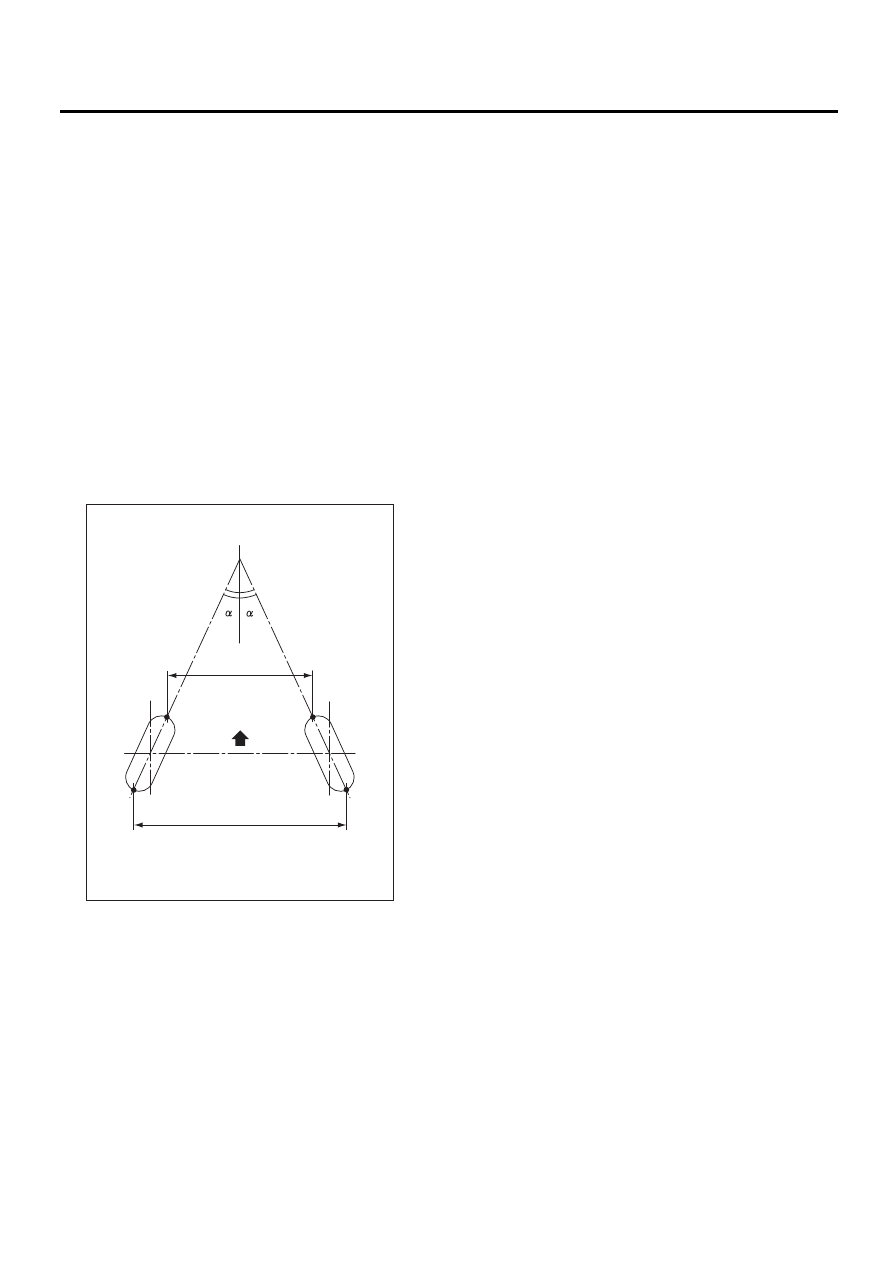

(1) Переднее направление



A – B = положительное значение: Схожде-
ние, отрицательное: Расхождение

α = Индивидуальные углы схождения

FS-00001

B

A

(1)

RS-3

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

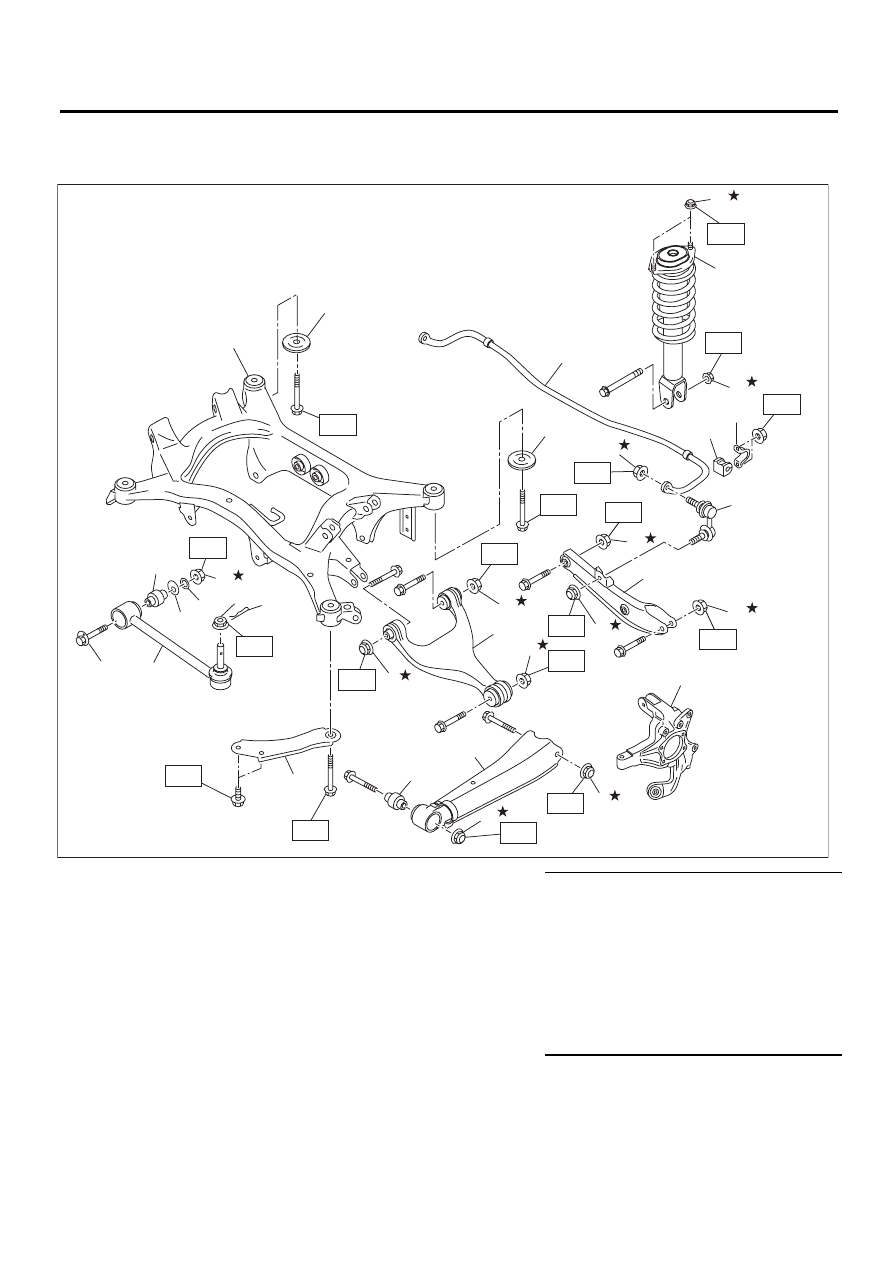

B: УЗЕЛ

1. ЗАДНЯЯ ПОДВЕСКА

(1)

Амортизатор

(12) Передняя поперечная тяга

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2)

Самоконтрящаяся гайка

(13) Втулка передней поперечной тяги

T1: 27 (2,8, 19,9)

(3)

Задний стабилизатор

(14) Пружинный шплинт

T2: 30 (3,1, 22,4)

(4)
(5)
(6)
(7)
(8)
(9)

(10)
(11)

Втулка стабилизатора
Хомут стабилизатора
Тяга стабилизатора
Задняя поперечная тяга
Основание задней ступицы
Верхний рычаг
Продольный рычаг
Втулка продольного рычага

(15)

(16)
(17)

(18)
(19)
(20)
(21)



Опорная пластина переднего под-
рамника
Задний подрамник
Стопорный диск заднего подрам-
ника
Регулировочный болт
Регулировочная шайба
Шайба
Фланцевая гайка


T3: 38 (3,9, 28)

Т4: 60 (6,1, 44)

Т5: 120 (12,2, 89)

Т6: 125 (12,7, 92)

Т7: 150 (15,3, 111)

T8: 200 (20,4, 148)









(21)

(3)

(4)

(5)

(6)

(16)

(17)

(17)

(15)

T6

T8

T8

T3

T4

(1)

(2)

T2

(2)

T5

(2)

(7)

(8)

T5

(18)

(12)

(20)

(14)

(19)

(13)

T1

T5

(2)

(21)

T8

(2)

T5

(2)

T5

(2)

T7

T7

(2)

T4

(21)

(2)

T5

(9)

(10)

(11)

(2)

T5

RS-00243
