Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 184





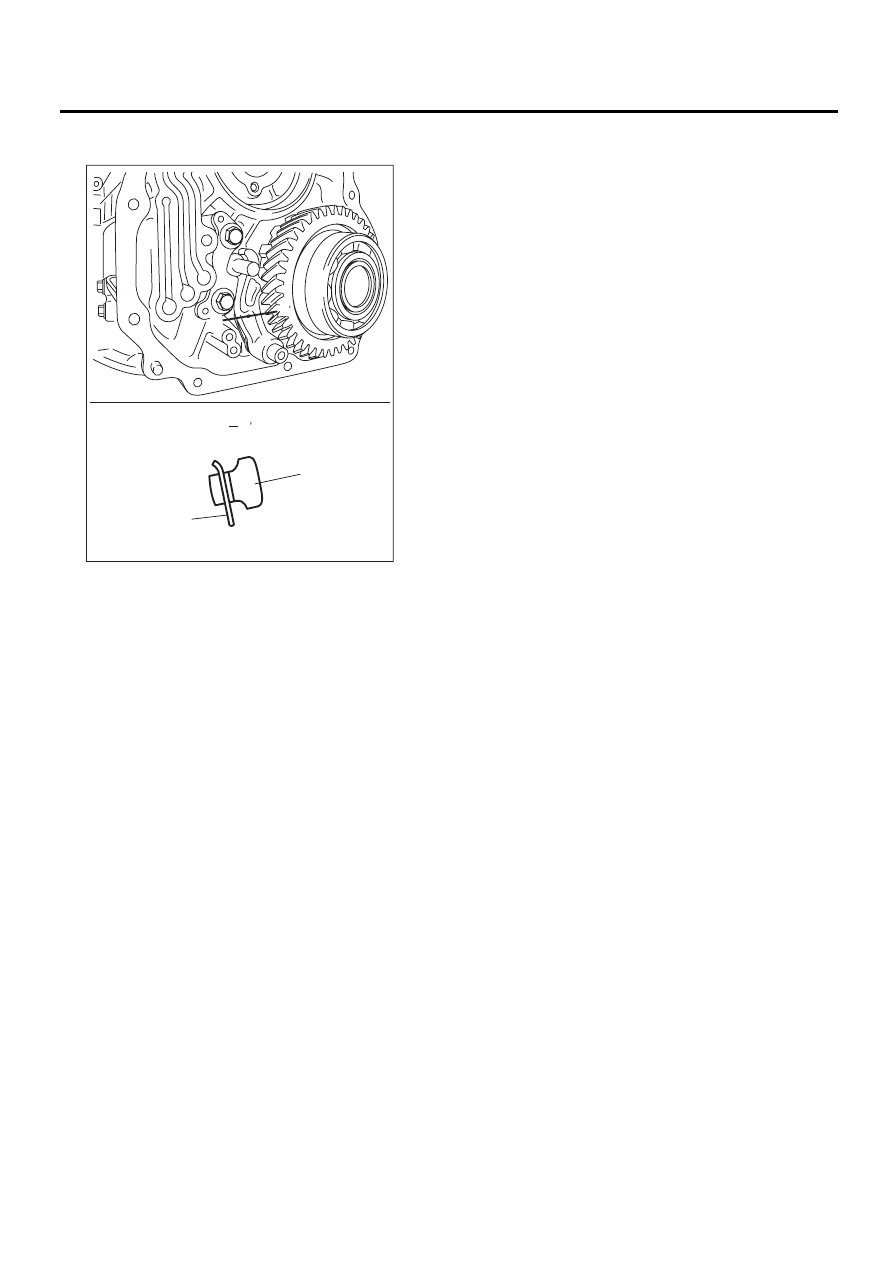

5AT-78

Защелка режима парковки

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

5) Убедитесь, что возвратная пружина закреп-
лена в отверстии парковочной защелки.

6) Установите передний датчик скорости авто-
мобиля. <См. 5AT-50, УСТАНОВКА, Передний
датчик скорости автомобиля.>
7) Установите чашку межосевого дифферен-
циала. <См. 5AT-75, УСТАНОВКА, Чашка ме-
жосевого дифференциала.>
8) Установите корпус удлинителя. <См. 5AT-

66, УСТАНОВКА, Корпус удлинителя.>
9) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: ПРОВЕРКА

Убедитесь, что язычок стояночной защелки на
ведомой шестерне редуктора не износился или
другим образом поврежден.

(A) Защелка режима парковки

(B) Возвратная пружина

AT-03370

B

(A)

(B)

B

B

B

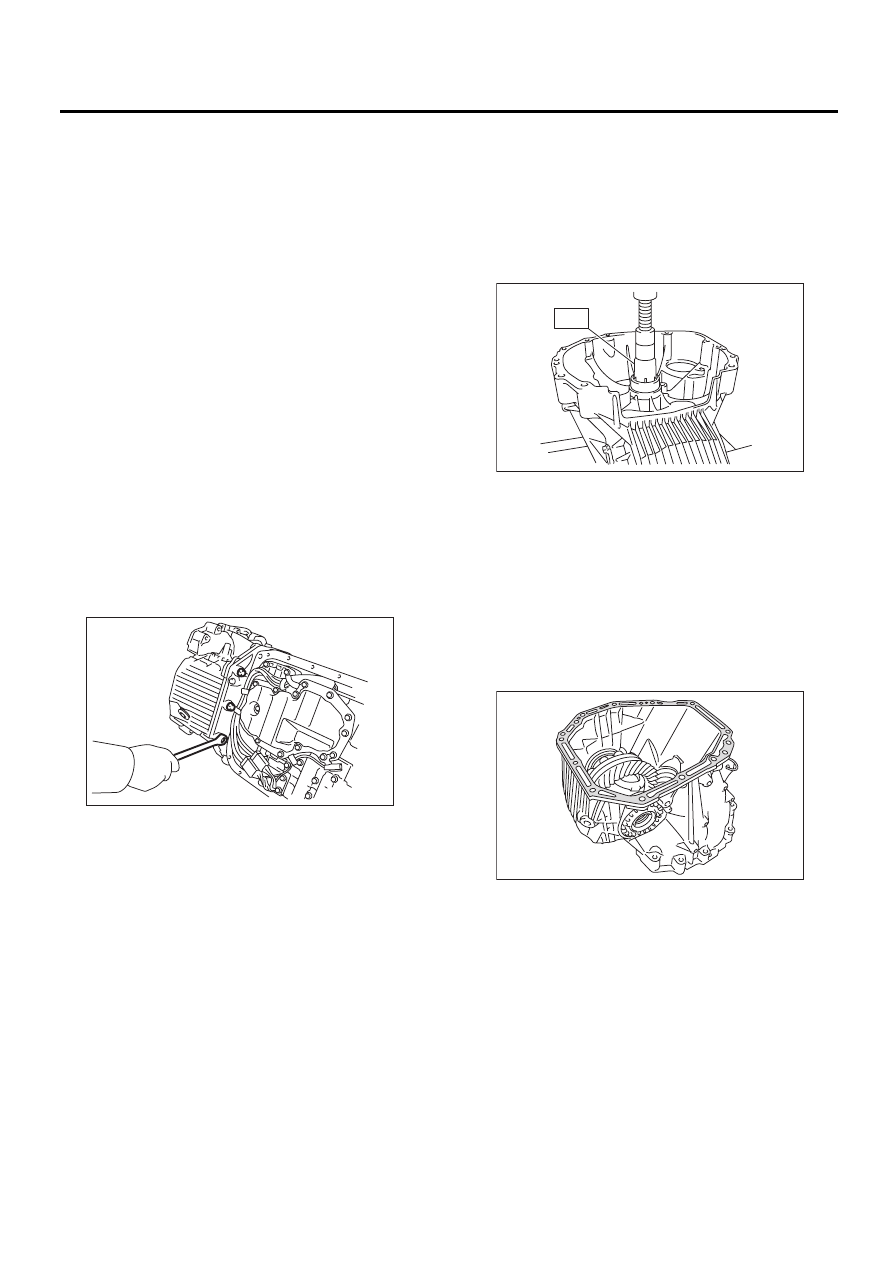

5AT-79

Корпус гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

30.Корпус

гидротрансформатора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38
, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Снимите узел гидротрансформатора. <См.
5AT-65, СНЯТИЕ, Узел гидротрансформатора.>
3) Снимите разъем проводки трансмиссии с
опоры.
4) Снимите датчик скорости вращения турби-
ны 1. <См. 5AT-55
, СНЯТИЕ, Датчик скорости
вращения турбины 1.>
5) Снимите трубку заправки масла. <См. 5AT-

64, СНЯТИЕ, Трубка заправки масла.>
6) Снимите впускную и выпускную трубки
фильтра ATF. <См. 5AT-60
, СНЯТИЕ, Трубка и
шланг охладителя ATF.>
7) Отверните установочные болты корпуса
гидротрансформатора.
8) Отложите корпус трансмиссии, а затем сни-
мите поддон картера.
9) Отверните три установочных болта корпуса
гидротрансформатора (TORX

®

).

ST

18676AA020

КЛЮЧ TORX

®

10) Отделите корпус гидротрансформатора,
слегка осаживая его пластиковым молотком.
11) Снимите узел переднего дифференциала.
<См. 5AT-90
, СНЯТИЕ, Узел переднего диффе-
ренциала.>
12) Снимите сальник с корпуса гидротранс-
форматора.

B: УСТАНОВКА

1) Проверьте внешний вид каждого узла и
очистите его.
2) Запрессуйте сальник на корпус гидротранс-
форматора при помощи специального инстру-
мента.
ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

3) Установите узел переднего дифференциала
на корпус. <См. 5AT-90
, УСТАНОВКА, Узел пе-
реднего дифференциала.>
4) Установите левый и правый боковые держа-
тели. <См. 5AT-93
, РЕГУЛИРОВКА, Узел пе-
реднего дифференциала.>
5) Нанесите необходимое количество прокла-
дочного герметика на все сопряженные повер-
хности корпуса гидротрансформатора.

Прокладочный герметик:

THREE BOND 1215 (№ детали 004403007)

6) Установите узел корпуса гидротрансформа-
тора, не повредив втулку и сальник.

Момент затяжки:

41 Нм (4,2 кгс-м, 30,4 фунт-сила-фут)

AT-01974

AT-01979

ST

AT-01975

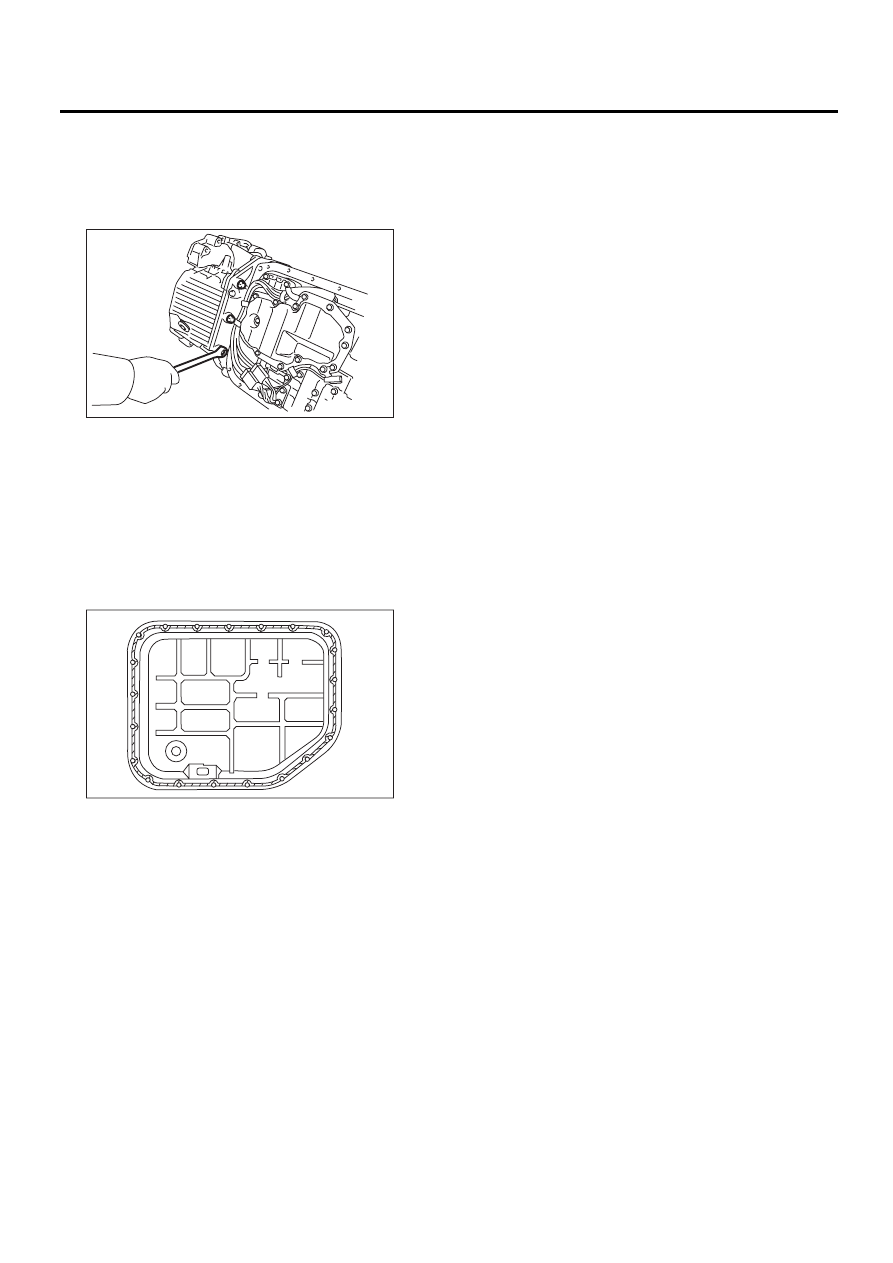

5AT-80

Корпус гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

7) Заверните три установочных болта корпуса
гидротрансформатора (TORX

®

).

ST

18676AA020

КЛЮЧ TORX

®

Момент затяжки:

41 Нм (4,2 кгс-м, 30,4 фунт-сила-фут)

8) Нанесите достаточное количество прокла-
дочного герметика на все сопряженные повер-
хности поддона картера, а затем установите
его.

Прокладочный герметик:

THREE BOND 1217B (№ детали
K0877YA020)

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

9) Установите разъем проводки трансмиссии
на опору.
10) Установите вентиляционный шланг. <См.
5AT-63
, УСТАНОВКА, Вентиляционный
шланг.>
11) Установите трубу фильтра ATF. <См. 5AT-

61, УСТАНОВКА, Трубка и шланг охладителя
ATF.>
12) Установите трубу заправки масла вместе с
уплотнительным кольцом. <См. 5AT-64
, УСТА-
НОВКА, Трубка заправки масла.>
13) Установите узел гидротрансформатора.
<См. 5AT-65
, УСТАНОВКА, Узел гидротранс-
форматора.>
14) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: ПРОВЕРКА

Измерьте зазор, а затем отрегулируйте его в
соответствии со стандартными значениями.
<См. 5AT-87, РЕ
ГУЛИРОВКА, Узел вала веду-
щей шестерни.>

AT-01974

AT-03249

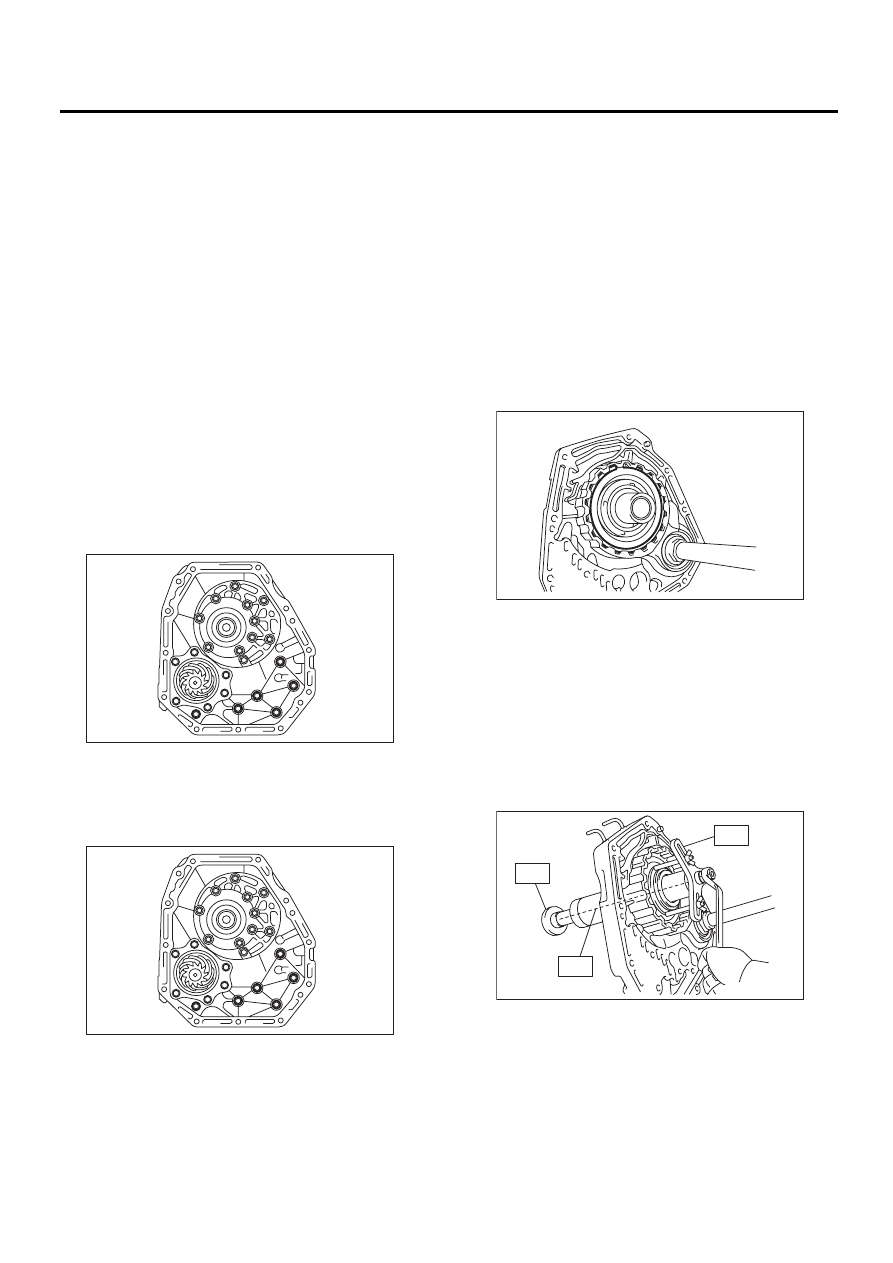

5AT-81

Крышка масляного насоса

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

31.Крышка масляного насоса

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38
, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Вытащите узел гидротрансформатора. <См.
5AT-65
, СНЯТИЕ, Узел гидротрансформатора.>
3) Снимите разъем проводки трансмиссии с
опоры.
4) Снимите трубку заправки масла. <См. 5AT-64,
СНЯТИЕ, Трубка заправки масла.>
5) Снимите впускную и выпускную трубки филь-
тра ATF. <См. 5AT-60, СНЯТИЕ, Трубка и шланг
охладителя ATF.>
6) Отделите корпус гидротрансформатора от
корпуса трансмиссии.
<См. 5AT-79, СНЯТИЕ, Корпус трансформато-
ра.>
7) Снимите установочные болты крышки мас-
ляного насоса, а затем отделите ее от основно-
го корпуса автоматической трансмиссии, слег-
ка осаживая пластиковым молотком.

B: УСТАНОВКА

1) Закрепите крышку масляного насоса.

Момент затяжки:

41 Нм (4,2 кгс-м, 30,4 фунт-сила-фут)

2) Установите узел корпуса гидротрансформа-
тора в узел корпуса трансмиссии. <См. 5AT-79,
УСТАНОВКА, Корпус трансформатора.>
3) Установите разъем проводки трансмиссии
на опору.

4) Установите трубу фильтра ATF. <См. 5AT-61,
УСТАНОВКА, Трубка и шланг охладителя ATF.>
5) Установите трубу заправки масла вместе с
уплотнительным кольцом. <См. 5AT-64, УСТА-
НОВКА, Трубка заправки масла.>
6) Установите узел гидротрансформатора.
<См. 5AT-65, УС
ТАНОВКА, Узел гидротранс-
форматора.>
7) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41,
УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: РАЗБОРКА

1. ТОРМОЗ ПЕРЕДНИХ ПЕРЕДАЧ

1) Снимите стопорное кольцо.

2) Снимите стопорный диск, ведущий диск и
ведомый диск.
3) При помощи специального инструмента ST1,
ST2 и ST3 снимите пружинное стопорное коль-
цо.
ST1

18762AA000 ПРИСПОСОБЛЕНИЕ ДЛЯ

СЖАТИЯ

ST2

18765AA000 ОПОРА ПРИСПОСОБЛЕ-

НИЯ ДЛЯ СЖАТИЯ

ST3

18763AA000 ВАЛ ПРИСПОСОБЛЕНИЯ

ДЛЯ СЖАТИЯ

4) Снимите держатель и возвратную пружину.

AT-01976

AT-01976

AT-01980

AT-01981

ST1

ST2

ST3
