Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 182





5AT-70

Муфта передачи

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

B: Высота от сопряженной поверхности основ-
ного корпуса АТ до контактной поверхности
инструмента, который используется в качест-
ве замены специального инструмента.

α: Толщина инструмента, используемого при
измерении “В”
0,28 (0,011): Толщина прокладки (Единиц изме-
рения мм (дюймов))
При выходе за пределы технических характе-
ристик, выберите ведомый диск №3, чтобы
войти в эти пределы.

Ведомый диск № 3

№ детали:

Толщина мм (дюймов)

31589AA041

1,6 (0,063)

31589AA050

2,0 (0,079)

31589AA060

2,4 (0,094)

31589AA070

2,8 (0,110)

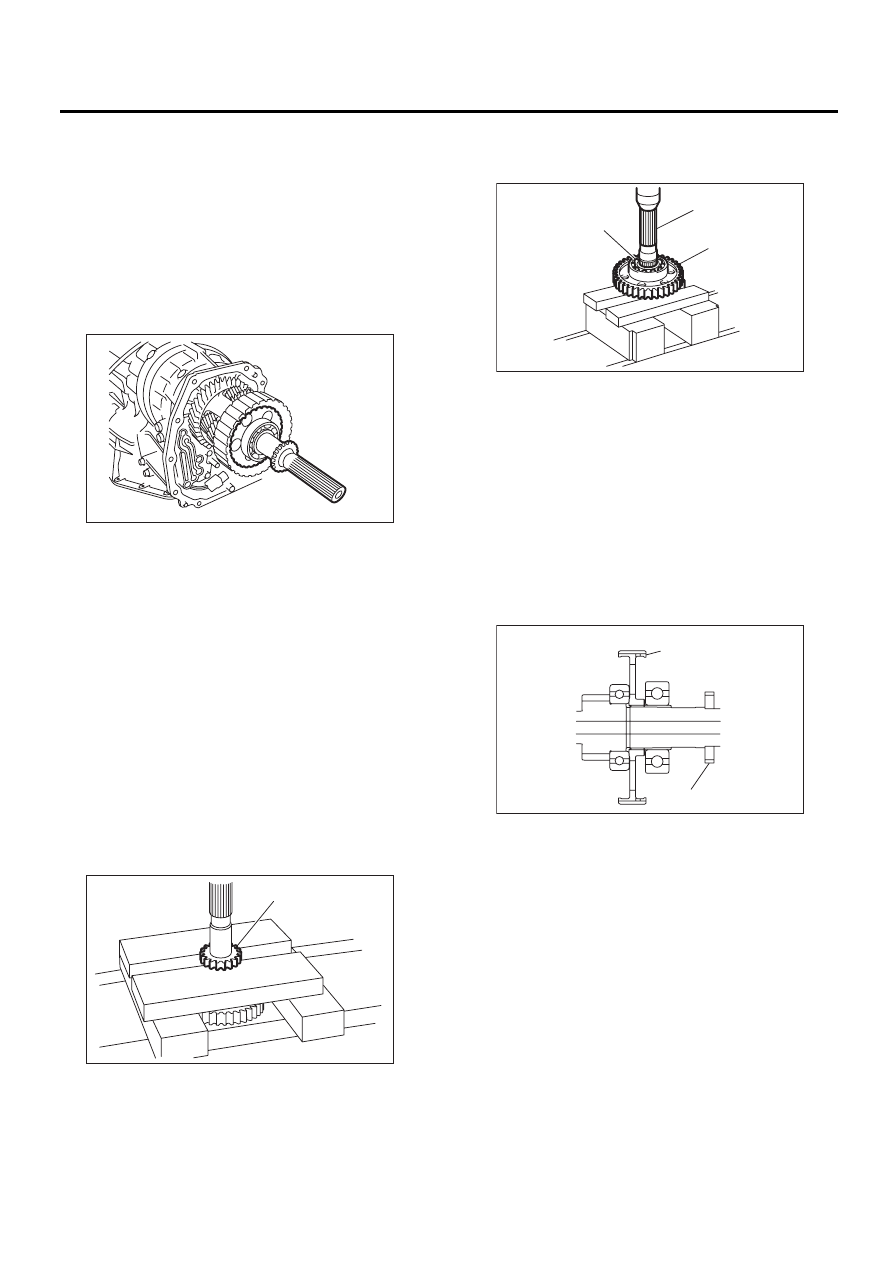

5AT-71

Задний ведущий вал

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

26.Задний ведущий вал

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38
, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Снимите задний датчик скорости автомоби-
ля, а затем снимите корпус удлинителя. <См.
5AT-66
, СНЯТИЕ, Корпус удлинителя.>
3) Вытащите задний ведущий вал из узла ме-
жосевого дифференциала.

4) Снимите ведущий диск и ведомый диск.

B: УСТАНОВКА

1) Выберите регулировочную шайбу. <См. 5AT-

68, РЕГУЛИРОВКА, Муфта передачи.>
2) Установите ведущий диск и ведомый диск.
3) Вставьте задний ведущий вал в узел межо-
севого дифференциала.
4) Соедините корпус удлинителя и корпус и ус-
тановите задний датчик скорости автомобиля.
<См. 5AT-66, УСТАНОВКА, К
орпус удлините-
ля.>
5) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: РАЗБОРКА

1) При помощи пресса снимите поворотную
шестерню.

2) При помощи пресса снимите передний и за-
дний боковые шарикоподшипники и ступицу
муфты.

D: СБОРКА

Произведите сборку в порядке, обратном по-
рядку разборки.

ПРИМЕЧАНИЕ:
• Используйте новые шарикоподшипники и по-
воротную шестерню.
• Убедитесь, что ступица муфты установлена
в правильном направлении.

E: ПРОВЕРКА

• Проверьте все детали на предмет отсутс-
твия отверстий, повреждений или посторонних
предметов.
• Проверьте осевой люфт удлинителя и отре-
гулируйте его в соответствии со стандартным
значением. <См. 5AT-68
, РЕГУЛИРОВКА, Муф-
та передачи.>

(A) Поворотная шестерня

AT-03231

AT-00149

(A)

(A) Задний шарикоподшипник

(B) Задний ведущий вал

(C) Ступица муфты

(A) Передняя сторона

(B) Ступица муфты

(C) Задняя сторона

(D) Поворотная шестерня

AT-00151

(A)

(B)

(C)

AT-00152

(A)

(B)

(C)

(D)

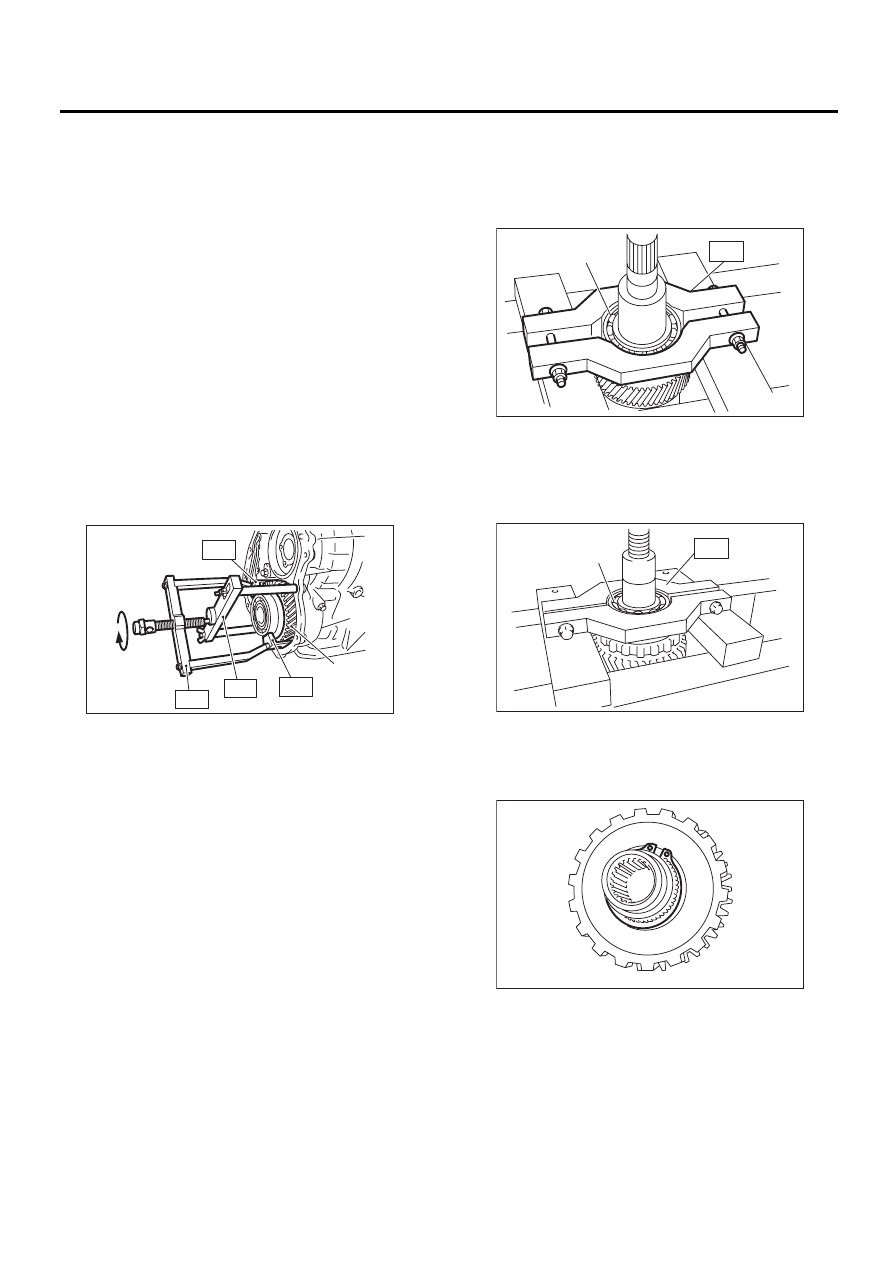

5AT-72

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

27.Ведомая шестерня

редуктора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38
, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Снимите задний датчик скорости автомоби-
ля и отделите корпус удлинителя от корпуса
трансмиссии. <См. 5AT-66
, СНЯТИЕ, Корпус
удлинителя.>
3) Снимите чашку межосевого дифференциа-
ла. <См. 5AT-75
, СНЯТИЕ, Чашка межосевого
дифференциала.>
4) Установите рычаг селектора в диапазон “P”.
5) Используя специальный инструмент ST1,
ST2 и ST3 извлеките ведомую шестерню ре-
дуктора.
ST1

499737100

КОМПЛЕКТ СЪЕМНИКОВ

ST2

18680AA010 ДЕРЖАТЕЛЬ ШЕСТЕРНИ

ST3

18766AA000 СЪЕМНИК ОПОРЫ

B: УСТАНОВКА

1) Установите рычаг селектора в диапазон “P”.
2) При помощи пластикового молотка устано-
вите узел ведомой шестерни редуктора.
3) Выберите регулировочные шайбы шестерни
редуктора. <См. 5AT-73, РЕГУ
ЛИРОВКА, Ведо-
мая шестерня редуктора.>
4) Соедините корпус трансмиссии с корпусом
удлинителя, а затем установите задний датчик
скорости автомобиля. <См. 5AT-66, УСТАНОВ-
КА, Корпус удлинителя.>
5) Установите узел трансмиссии на автомобиль.
<См. 5AT-41
, УСТАНОВКА, Узел автоматичес-
кой трансмиссии.>

C: РАЗБОРКА

1) Снимите шарикоподшипник с ведомой шес-
терни редуктора при помощи специального
инструмента.
ST

498077300

СЪЕМНИК

2) Снимите шарикоподшипник на противопо-
ложной стороне, следуя процедуре шага 1).
ST

498077300

СЪЕМНИК

3) Снимите стопорное кольцо со стояночной
передачи.

(A) Ведомая шестерня редуктора

AT-03271

ST2

ST1

ST2

ST3

(A)

(A) Шарикоподшипник

(A) Шарикоподшипник

AT-00157

(A)

ST

AT-01969

(A)

ST

AT-03264

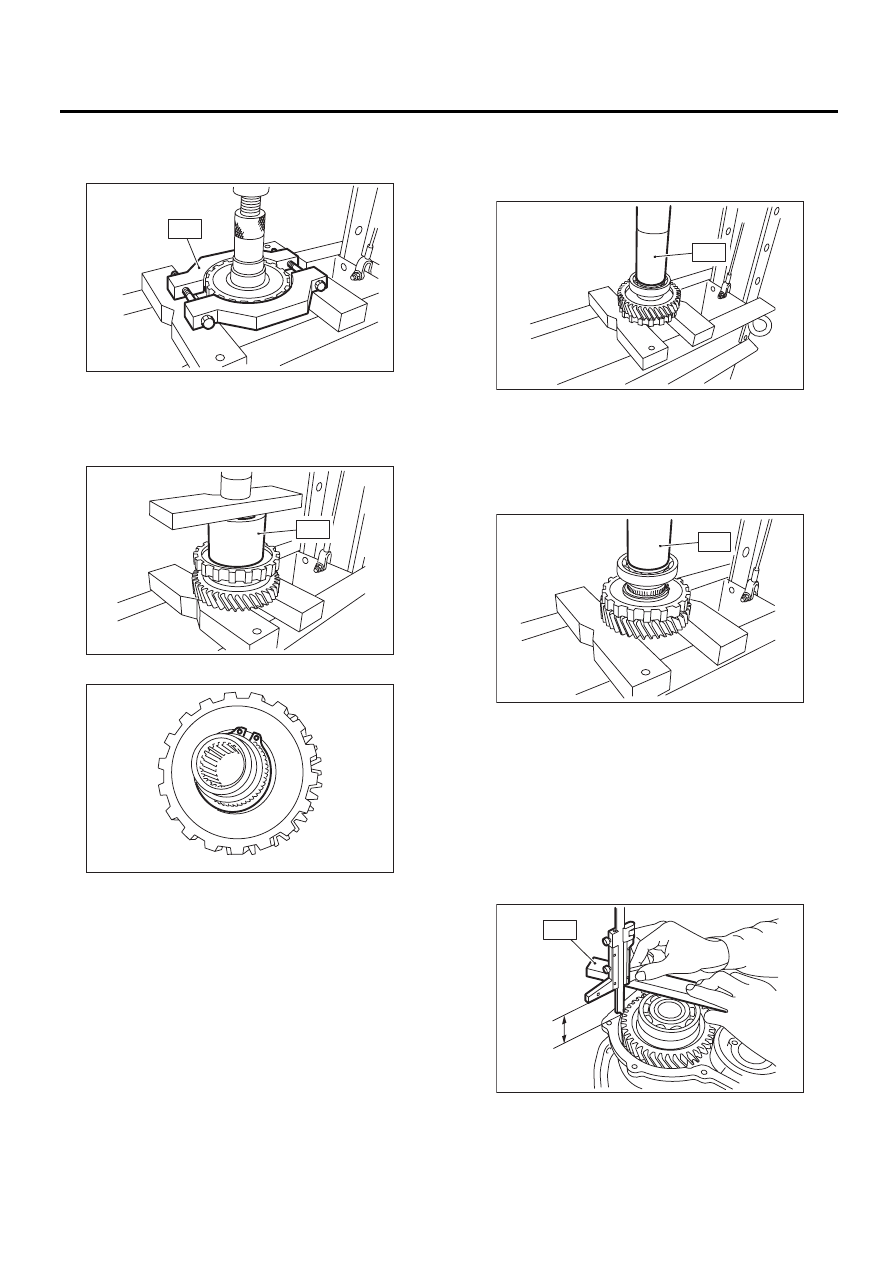

5AT-73

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4) Используя специальный инструмент, сними-
те стояночную передачу.
ST

18767AA000

СЪЕМНИК

D: СБОРКА

1) Используя специальный инструмент, устано-
вите стояночную передачу.
ST

499755602

ПРЕСС

2) Установите стопорное кольцо.

3) Установите новый шарикоподшипник на ве-
домую шестерню редуктора, используя пресс.
ST

18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

4) Установите шарикоподшипник на противо-
положной стороне, следуя процедуре шага 3).
ST

18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

E: ПРОВЕРКА

Убедитесь, что шарикоподшипник и шестерня
не деформированы и не повреждены.

F: РЕГУЛИРОВКА

1) Используя специальный инструмент, из-
мерьте высоту “А” от сопряженной поверхнос-
ти основного корпуса АТ до контактной повер-
хности внешней обоймы подшипника.
ST

499575400

ЩУП

AT-03265

ST

AT-03266

ST

AT-03264

(A) Шарикоподшипник 1

A Измеренное значение

AT-03267

ST

AT-03268

ST

AT-03269

ST

A
