Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 156





CS-2

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

1. Общие сведения

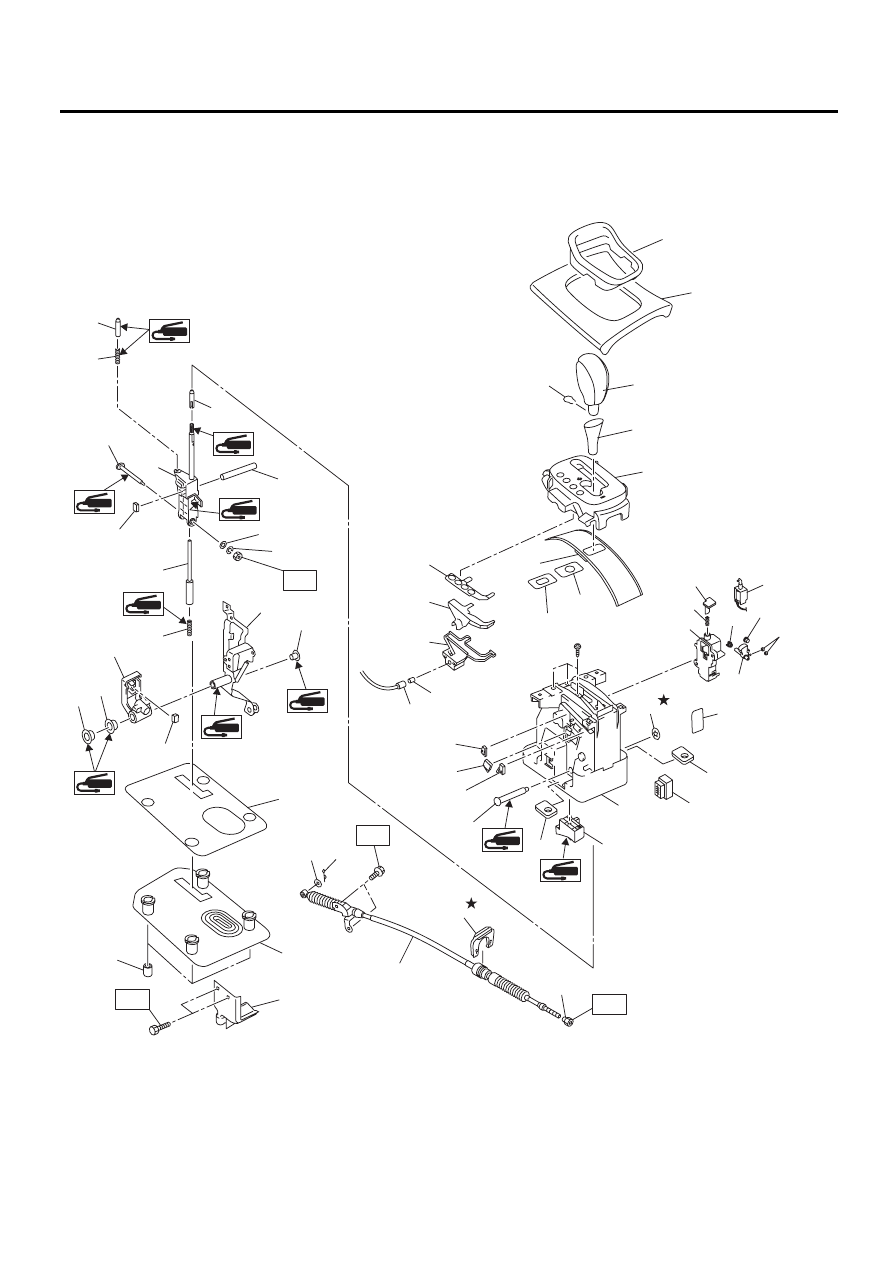

A: УЗЕЛ

1. РЫЧАГ СЕЛЕКТОРА AT

CS-00710

P

R

N

D

(1)

(31)

(32)

(33)

(34)

(37)

(35)

(2)

(3)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(23)

(14)

(21)

(25)

(17)

(18)

(19)

(20)

(56)

(19)

(16)

(26)

(27)

(4)

(23)

(48)

(47)

(51)

(49)

(50)

(55)

T2

T3

(24)

(22)

(29)

(15)

(28)

(54)

(44)

(45)

(46)

(38)

(40)

(43)

(39)

(36)

(52)

(43)

(42)

(41)

(53)

(30)

T1

T1

CS-3

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

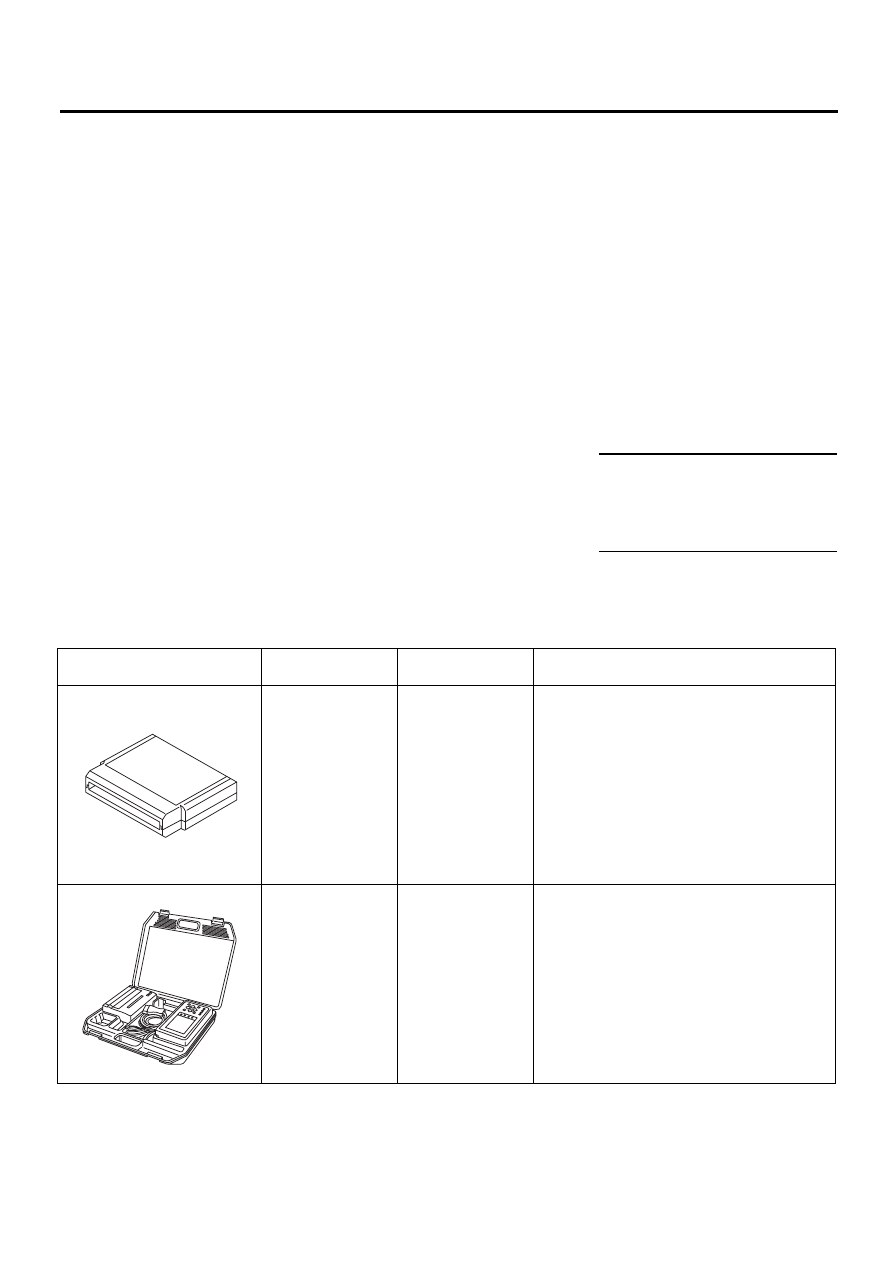

B: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

(1)

Кольцевой индикатор

(22) Узел основания

(42) Узел рычага

(2)

Передняя крышка

(23) Дистанционная прокладка

(43) Втулка

(3)

Узел рукоятки

(24) Разъем проводки

(44) Кронштейн пыльника

(4)

Шплинт рукоятки

(25) Переключатель повышения передачи (45) Пыльник

(5)

Чехол рукоятки

(26) Датчик диапазона “P”

(46) Кронштейн троса

(6)

Узел индикатора

(27) Переключатель понижения передачи (47) Шайба

(7)

Шторка рычага селектора

(28) Вал

(48) Разводной шплинт

(8)

Шторка А

(29) Блок фиксатора положения

(49) Трос селектора

(9)

(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)

Шторка B
Пластина индикатора положения
Светопроводящая пластина
Корпус клапана
Индикаторная лампа
Жгут проводов клапана
Шток разблокировки
Пружина
Кронштейн рычага блокировки
Втулка рычага блокировки
Втулка
Рычаг блокировки
Зажим

(30)

(31)
(32)
(33)
(34)
(35)

(36)
(37)
(38)
(39)
(40)
(41)

Соленоид блокировки переключения
передач
Штанга стопорного листа
Пружина
Вал селектора
Штифт положения передачи
Датчик нажатия кнопки рычага се-
лектора
Пружина
Шайба
Пружинная шайба
Трубчатая поперечная пластина
Втулка
Датчик смены режима

(50) Зажим

(51) Регулировочная гайка А

(52) Шток кнопки

(53) Толкатель

(54) Узел рычага селектора

(55) Дистанционная прокладка

(56) Седло





Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

T1: 5,1 (0,52, 3,8)

T2: 7,5 (0,76, 5,5)

T3: 18 (1,8, 13,3)





ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Используется для поиска и устранения неис-
правностей в электрических системах.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Используется для поиска и устранения неис-
правностей в электрических системах.
• Английский: 22771AA030 (Без принтера)
• Немецкий: 22771AA070 (Без принтера)
• Французский: 22771AA080 (Без принтера)
• Испанский: 22771AA090 (Без принтера)

ST18482AA080

ST22771AA030
