Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 123





EN(H6DO)(diag)-138

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Запустите двигатель.
2) Считайте данные датчика температуры ох-
лаждающей жидкости двигателя при помощи
Subaru Select Monitor или универсального ска-
нера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H6DO)(diag)-35, Suba
ru Select
Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Температура охлаждаю-
щей жидкости двигателя
составляет 150°C (302°F)
или выше?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, а затем
выполните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае причи-
ной может быть вре-
менный плохой кон-
такт в разъеме.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХ-
ЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Поверните выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика
температуры охлаждающей жидкости двигате-
ля.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B134) № 34 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Замените датчик
температуры ох-
лаждающей жид-
кости двигателя.
<См. FU(H6DO)-
17
, Датчик темпе-
ратуры охлажда-
ющей жидкости
двигателя.>

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом датчика
температуры охлаж-
дающей жидкости
двигателя.

EN(H6DO)(diag)-139

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Z: КДН P0118 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Трудности при запуске двигателя
• Неверный режим холостого хода
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

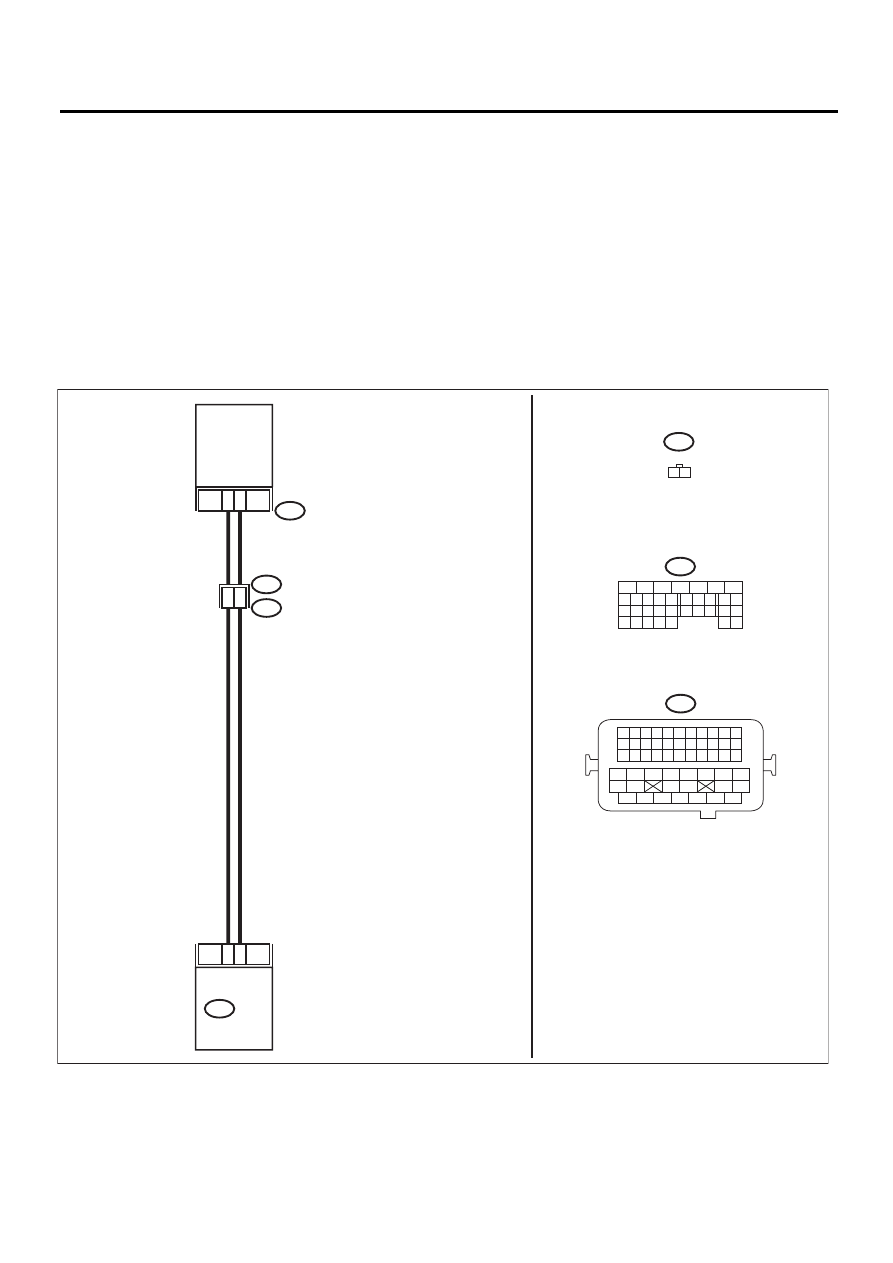

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03661

29

3

4

19

8

B134

ECM

1

2

E2

B21

E8

ДАТЧИК

ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ
ДВИГАТЕЛЯ

E8

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

1 2

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

EN(H6DO)(diag)-140

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Запустите двигатель.
2) Считайте данные датчика температуры ох-
лаждающей жидкости двигателя при помощи
Subaru Select Monitor или универсального скане-
ра.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H6DO)(diag)-35
, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Температура охлажда-
ющей жидкости двига-
теля менее –40°C (–
40°F)?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, а затем
выполните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае причи-
ной может быть вре-
менный плохой кон-
такт в разъеме.

2

ПРОВЕРКА КОНТАКТА.
Исправьте контакт в разъемах ECM и датчика
температуры охлаждающей жидкости двигате-
ля.

Плохой контакт в разъ-
емах ECM или датчика
температуры охлажда-
ющей жидкости двига-
теля?

Исправьте кон-
такт в разъемах
ECM и датчика
температуры ох-
лаждающей жид-
кости двигателя.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДА-
ЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Поверните выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика
температуры охлаждающей жидкости двигате-
ля.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика температуры охлаж-
дающей жидкости двигателя.

Разъем и клемма

(B134) № 34 — (E8) № 2:
(B134) № 29 — (E8) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв в
проводке между ECM
и разъемом датчика
температуры охлаж-
дающей жидкости
двигателя.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДА-
ЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Подключите все разъемы.
2) Поверните выключатель зажигания в поло-
жение ON.
3) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B134) № 34 (+) — Масса кузова (–):

Напряжение составля-
ет 5 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
датчика темпера-
туры охлаждаю-
щей жидкости
двигателя.

Замените датчик тем-
пературы охлаждаю-
щей жидкости двига-
теля. <См. FU(H6DO)-
17
, Датчик температу-
ры охлаждающей жид-
кости двигателя.>

EN(H6DO)(diag)-141

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AA:КДН P0122 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Двигатель глохнет.
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.
