Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 113





EN(H6DO)(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Запустите и прогрейте двигатель.
2) Поверните выключатель зажигания в по-
ложение OFF.
3) Отсоедините разъемы от ECM и переднего
датчика кислорода.
4) Измерьте сопротивление в проводке меж-
ду ECM и разъемом переднего датчика кисло-
рода.

Разъем и клемма

(B136) № 2 — (E47) № 1:
(B136) № 3 — (E47) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом переднего
датчика кислорода.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
Измерьте сопротивление в проводке между
ECM и разъемом переднего датчика кислоро-
да.

Разъем и клемма

(B135) № 9 — (E47) № 3:
(B135) № 8 — (E47) № 4:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом переднего
датчика кислорода.

3

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИСЛО-
РОДА.
Измерьте сопротивление между клеммами
разъема переднего датчика кислорода.

Клеммы

№ 1 — № 2:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 4.

Замените передний
датчик кислорода.
<См. FU(H6DO)-28,
Front Oxygen (A/F)
Sensor.>

4

ПРОВЕРКА КОНТАКТА.
Проверьте контакт в разъемах ECM и перед-
него датчика кислорода.

Плохой контакт в разъеме
ECM или переднего датчика
кислорода?

Исправьте кон-
такт в разъемах
ECM или перед-
него датчика кис-
лорода.

Замените передний
датчик кислорода.
<См. FU(H6DO)-28,
Front Oxygen (A/F)
Sensor.>

EN(H6DO)(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F: КДН P0031 HO2S НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

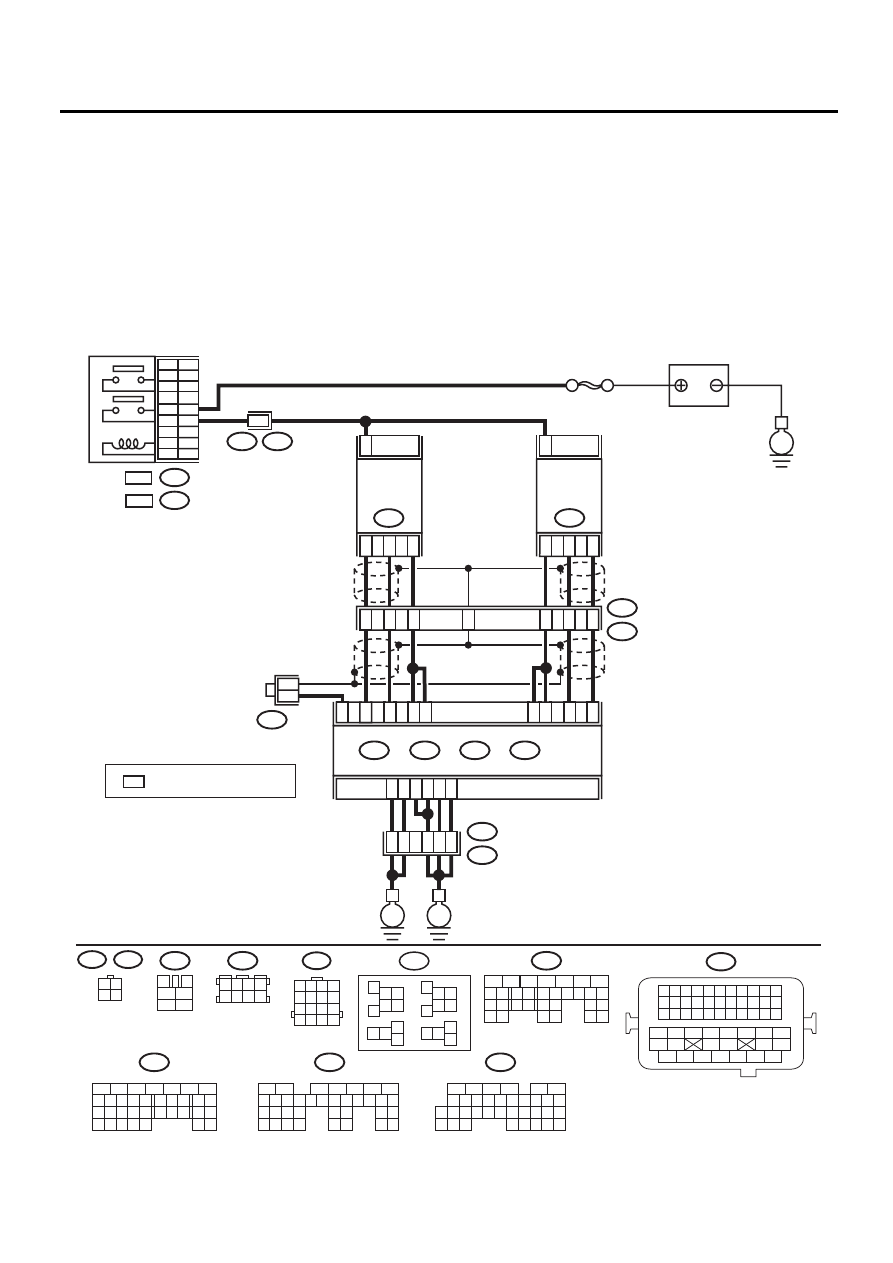

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SBF-5

A3

A5

D7

D2

D1

D3

2

3

7

3

4

3

5

3

6

52

B21

E2

ECM

B1

1

B1

B1

0

B6

B7

C2

C3

B8

B9

4

1

3

E24

2

4

3

1

E47

E3

B22

8

5

6

E3

B22

2

1

3

4

B47

3

4

5

6

1

2

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

3 4

1 2

E47

E24

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

E

E

E

B135

B:

B136

C:

B137

D:

B134

A:

7

ЛЕВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

ПРАВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

АККУМУЛЯТОР

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D:

B426

3 4

5 6

1 2

7 8

*

*

B426

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

*

B47

1

2

3

5

4

6

:

B362

:

10

8

9

11

7

12

LHD RHD

ГЛАВНОЕ РЕЛЕ

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05520

: ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ

EN(H6DO)(diag)-100

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ПЕРЕДНЕГО ДАТ-
ЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъем от переднего дат-
чика кислорода.
3) Поверните выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
переднего датчика кислорода и массой
двигателя.

Разъем и клемма

(Е47) № 2 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом пе-
реднего датчика кис-
лорода
• Плохой контакт в
разъеме переднего
датчика кислорода
• Плохой контакт в
разъеме главного реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между ECM и разъемом переднего датчика
кислорода.

Разъем и клемма

(B136) № 2 — (E47) № 1:
(B136) № 3 — (E47) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв це-
пи в проводке между
ECM и передним дат-
чиком кислорода.

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке меж-
ду ECM и массой кузова.

Разъем и клемма

(B134) № 3 — Масса кузова:
(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъ-
еме

4

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
Измерьте сопротивление между клеммами
разъема переднего датчика кислорода.

Клеммы

№ 1 — № 2:

Сопротивление в диапазоне
2 — 3 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените передний
датчик кислорода.
<См. FU(H6DO)-28

Front Oxygen (A/F)
Sensor.>

EN(H6DO)(diag)-101

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

G: КДН P0032 HO2S ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SBF-5

A3

A5

D7

D2

D1

D3

2

3

7

3

4

3

5

3

6

52

B21

E2

ECM

B1

1

B1

B1

0

B6

B7

C2

C3

B8

B9

4

1

3

E24

2

4

3

1

E47

E3

B22

8

5

6

E3

B22

2

1

3

4

B47

3

4

5

6

1

2

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

3 4

1 2

E47

E24

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

E

E

E

B135

B:

B136

C:

B137

D:

B134

A:

7

ЛЕВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

ПРАВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

АККУМУЛЯТОР

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D:

B426

3 4

5 6

1 2

7 8

*

*

B426

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

*

B47

1

2

3

5

4

6

:

B362

:

10

8

9

11

7

12

LHD RHD

ГЛАВНОЕ РЕЛЕ

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05520

: ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ
