Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 112





EN(H6DO)(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
1) Прогрейте двигатель.
2) Поверните выключатель зажигания в поло-
жение OFF.
3) Отсоедините разъемы от ECM и диагности-
ческого датчика давления масла системы управ-
ления изменением подъема клапанов.
4) Измерьте сопротивление между ECM и разъ-
емом диагностического датчика давления масла
системы управления изменением подъема кла-
панов.

Разъем и клемма

(B134) № 31 — (E71) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу 2Устраните раз-

рыв цепи в про-
водке между
ECM и разъемом
диагностическо-
го датчика дав-
ления масла сис-
темы управления
изменением
подъема клапа-
нов.

2

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
Измерьте сопротивление между разъемом диа-
гностического датчика давления масла системы
управления изменением подъема клапанов и
массой двигателя.

Разъем и клемма

(Е71) № 1 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 3Устраните корот-

кое замыкание
на массу в про-
водке между
ECM и разъемом
диагностическо-
го датчика дав-
ления масла сис-
темы управления
изменением
подъема клапа-
нов.

3

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом диа-
гностического датчика давления масла системы
управления изменением подъема клапанов и
массой двигателя.

Разъем и клемма

(E71) № 1 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом диагностичес-
кого датчика давле-
ния масла системы
управления измене-
нием подъема кла-
панов.

Переходите к ша-
гу 4.

4

ПРОВЕРКА КДН.
1) Выполните Режим очистки памяти.
2) Поставив двигатель на холостой ход, про-
верьте КДН.

ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим
очистки памяти”. <См. EN(H6DO)(diag)-55
, Ре-
жим очистки памяти.>

Отображаются КДН?

Замените электро-
магнитный клапан
переключения пото-
ков масла. <См.
ME(H6DO)
-81, Элек-
тромагнитный кла-
пан переключения
потоков масла.> Пе-
реходите к шагу 5.

КОНЕЦ

5

ПРОВЕРКА КДН.
1) Выполните Режим очистки памяти.
2) Поставив двигатель на холостой ход, про-
верьте КДН.

ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим
очистки памяти”. <См. EN(H6DO)(diag)-55
, Ре-
жим очистки памяти.>

Отображаются КДН?

Проверьте масля-
ные каналы.

КОНЕЦ

EN(H6DO)(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КДН P0028 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ

СОЛЕНОИДА УПРАВЛЕНИЯ ВПУСКНЫМИ КЛАПАНАМИ (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03656

B134

3

2

B20

E1

10

ECM

B20

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

ЛЕВЫЙ ДИАГНОСТИЧЕСКИЙ ДАТЧИК

ДАВЛЕНИЯ МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ

ИЗМЕНЕНИЕМ ПОДЪЕМА КЛАПАНОВ

E72

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

EN(H6DO)(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
1) Прогрейте двигатель.
2) Поверните выключатель зажигания в поло-
жение OFF.
3) Отсоедините разъемы от ECM и диагности-
ческого датчика давления масла системы управ-
ления изменением подъема клапанов.
4) Измерьте сопротивление между ECM и разъ-
емом диагностического датчика давления масла
системы управления изменением подъема клапа-
нов.

Разъем и клемма

(B134) № 32 — (E72) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу 2Устраните раз-

рыв цепи в про-
водке между ECM
и разъемом диа-
гностического
датчика давле-
ния масла систе-
мы управления из-
менением подъ-
ема клапанов.

2

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ ПЕРЕМЕННОГО ПОДЪЕМА
КЛАПАНА.
Измерьте сопротивление между разъемом диа-
гностического датчика давления масла системы
управления изменением подъема клапанов и
массой двигателя.

Разъем и клемма

(Е72) № 1 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 3Устраните корот-

кое замыкание на
массу в проводке
между ECM и
разъемом диа-
гностического
датчика давле-
ния масла систе-
мы управления из-
менением подъ-
ема клапанов.

3

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом диа-
гностического датчика давления масла системы
управления изменением подъема клапанов и
массой двигателя.

Разъем и клемма

(E72) № 1 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом диагностичес-
кого датчика давле-
ния масла системы
управления измене-
нием подъема клапа-
нов.

Переходите к ша-
гу 4.

4

ПРОВЕРКА КДН.
1) Выполните Режим очистки памяти.
2) Поставив двигатель на холостой ход, про-
верьте КДН.

ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим
очистки памяти”. <См. EN(H6DO)(diag)-55, Режим
очистки памяти.>

Отображаются КДН?

Замените электро-
магнитный клапан
переключения пото-
ков масла. <См.
ME(H6DO)-81
, Элек-
тромагнитный кла-
пан переключения
потоков масла.> Пе-
реходите к шагу 5.

КОНЕЦ

5

ПРОВЕРКА КДН.
1) Выполните Режим очистки памяти.
2) Поставив двигатель на холостой ход, про-
верьте КДН.

ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим
очистки памяти”. <См. EN(H6DO)(diag)-55, Режим
очистки памяти.>

Отображаются КДН?

Проверьте масля-
ные каналы.

КОНЕЦ

EN(H6DO)(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E: КДН P0030 HO2S ЦЕПЬ УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ ДАТЧИКА

КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

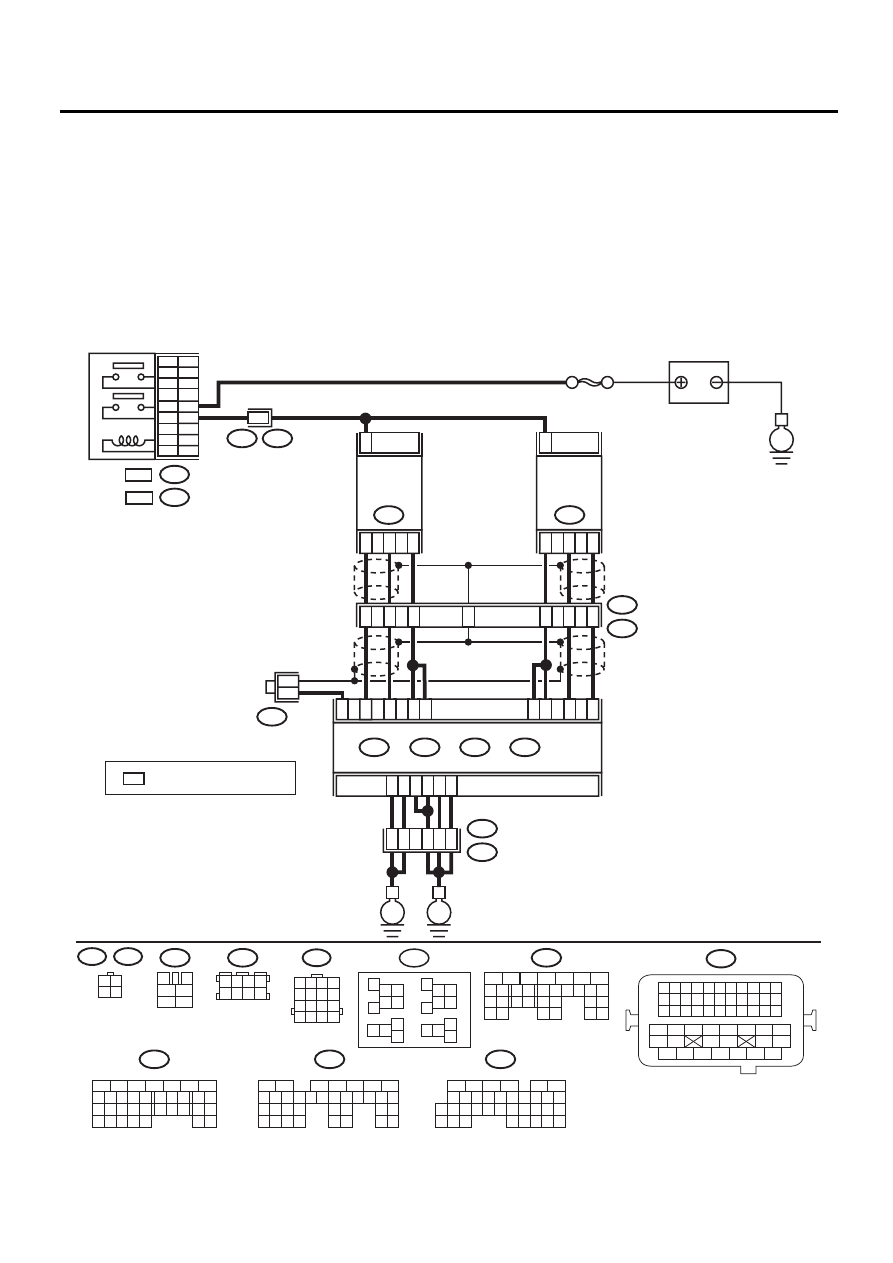

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SBF-5

A3

A5

D7

D2

D1

D3

2

3

7

3

4

3

5

3

6

52

B21

E2

ECM

B1

1

B1

B1

0

B6

B7

C2

C3

B8

B9

4

1

3

E24

2

4

3

1

E47

E3

B22

8

5

6

E3

B22

2

1

3

4

B47

3

4

5

6

1

2

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

3 4

1 2

E47

E24

B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B:

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

E

E

E

B135

B:

B136

C:

B137

D:

B134

A:

7

ЛЕВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

ПРАВЫЙ ПЕРЕД-

НИЙ ДАТЧИК
КИСЛОРОДА

(КАЧЕСТВА ТОП-

ЛИВОВОЗДУШНОЙ

СМЕСИ)

АККУМУЛЯТОР

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D:

B426

3 4

5 6

1 2

7 8

*

*

B426

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

*

B47

1

2

3

5

4

6

:

B362

:

10

8

9

11

7

12

LHD RHD

ГЛАВНОЕ РЕЛЕ

LHD

RHD

B362

2 3
5 6

17 18

19
20

13 14

15
16

1

4

8 9

11 12

7

10

EN-05520

: ПРОИЗВОЛЬНЫЕ НОМЕРА

КЛЕММ
