EN(H6DO)(diag)-58

Режим проверки работы системы

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

15.Режим проверки работы

системы

A: ПОРЯДОК РАБОТЫ

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H6DO)(diag)-7, ПОДГОТОВКА ИН
С-
ТРУМЕНТА, Общие сведения.>

2) Подключите диагностический кабель к Subaru
Select Monitor.
3) Вставьте картридж в Subaru Select Monitor.
<См. EN(H6DO)(diag)-7, ПОДГОТОВКА ИН
С-
ТРУМЕНТА, Общие сведения.>

4) Подключите Subaru Select Monitor к разъему
передачи данных, расположенному в нижней
части панели приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте ничего, кроме Subaru Select
Monitor и универсального сканера.

5) Поверните выключатель зажигания в поло-
жение ON (двигатель выключен) и включите
Subaru Select Monitor.

6) На дисплее в меню «Main Menu» (Главное ме-
ню) выберите {Each System Check} (Проверка
каждой системы) и нажмите клавишу [YES] (Да).
7) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Engine
Control System} (Система управления двигате-
лем) и нажмите клавишу [YES] (Да).
8) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[YES] (Да).
9) На дисплее в меню «Engine Diagnosis» (Диа-
гностика двигателя) выберите {System Operation
Check Mode} (Режим проверки работоспособ-
ности системы) и нажмите клавишу [YES] (Да).
10) На экране будут отображены следующие
элементы.

1. УПРАВЛЕНИЕ ТОПЛИВНЫМ НАСОСОМ
(ОПЕРАЦИЯ ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)

-55, ПОРЯДОК РАБО-

ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
системы) выберите {Fuel Pump Control} (Управ-
ление топливным насосом) и нажмите клавишу
[YES] (Да).
2) На дисплее в меню «Fuel Pump Control» (Уп-
равление топливным насосом), выберите {OFF
Operation} (Операция выключения) и нажмите
клавишу [YES] (Да).

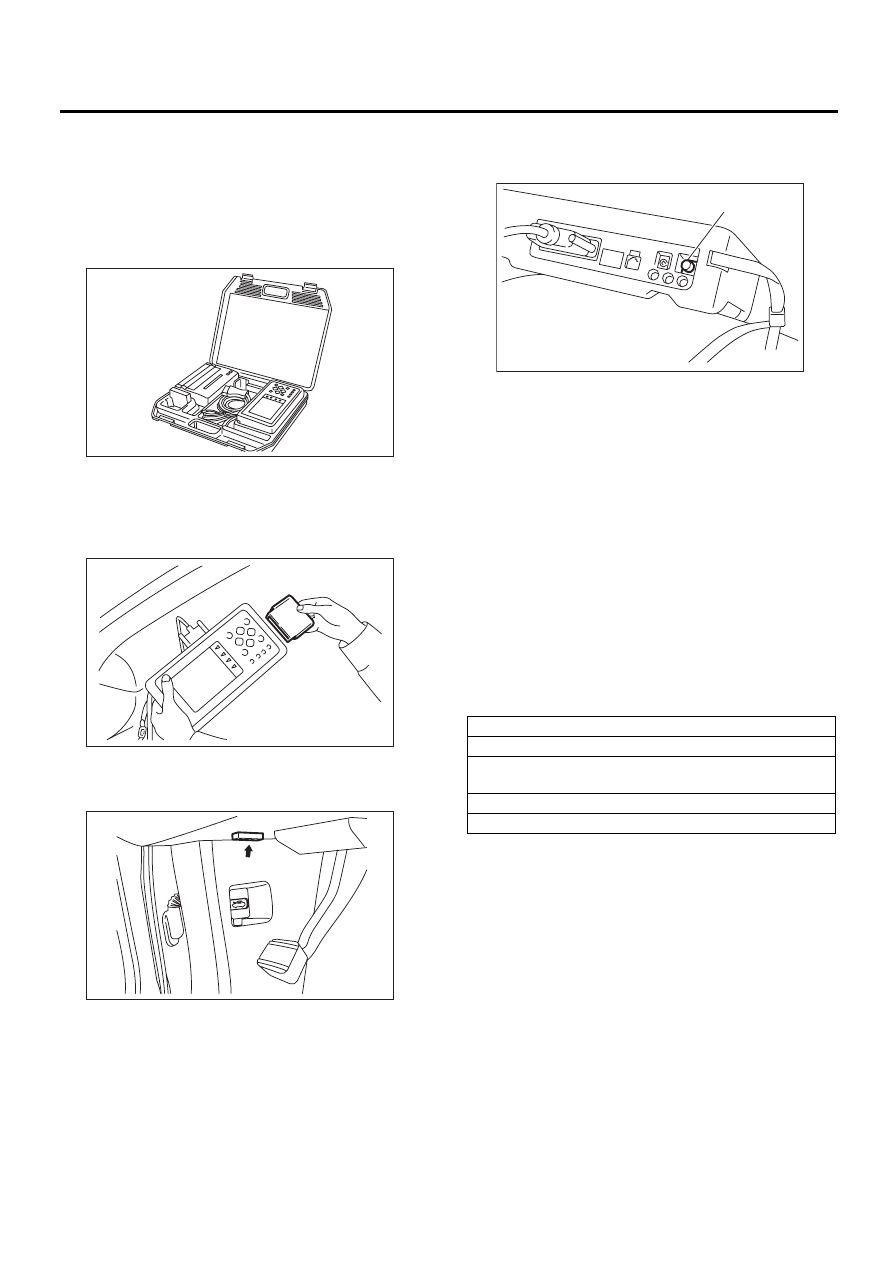

EN-00038

EN-00039

EN-03693

(A) Выключатель питания

Дисплей

Fuel Pump Control (Управление топливным насосом)

Idling Ignition Timing Fixed (Фиксированный угол опере-
жения зажигания на холостом ходу)

Idle Speed Control (Управление холостыми оборотами)

Injector Control (Управление инжектором)

EN-00040

(A)

EN(H6DO)(diag)-59

Режим проверки работы системы

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3) При появлении дисплея «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [YES] (Да).
4) Для завершения операции выключения на-
жмите клавишу [NO] (Нет). Система вернется к
дисплею «Fuel Pump Control» (Управление топ-
ливным насосом).

2. УПРАВЛЕНИЕ ТОПЛИВНЫМ
НАСОСОМ (ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)

-55, ПОРЯДОК РАБО-

ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
системы) выберите {Fuel Pump Control} (Управ-
ление топливным насосом) и нажмите клавишу
[YES] (Да).
2) На дисплее в меню «Fuel Pump Control» (Уп-
равление топливным насосом), выберите {ON/
OFF Operation} (Операция включения/выклю-
чения) и нажмите клавишу [YES] (Да).
3) При появлении дисплея «Turn Ignition Switch
ON with Engine Stalled» (Поверните выключа-
тель зажигания в положение ON при заглушен-
ном двигателе), нажмите клавишу [YES] (Да).
4) Для завершения операции включения/вы-
ключения нажмите клавишу [NO] (Нет). Систе-
ма вернется к дисплею «Fuel Pump Control»
(Управление топливным насосом).

3. ФИКСИРОВАННЫЙ УГОЛ
ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ
НА ХОЛОСТОМ ХОДУ

ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)

-55, ПОРЯДОК РАБО-

ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
системы) выберите {Idling Ignition Timing Fixed}
(Фиксированный угол опережения зажигания на
холостом ходу) и нажмите клавишу [YES] (Да).
2) При появлении дисплея «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [YES] (Да).
3) Для завершения операции фиксирования уг-
ла опережения зажигания на холостом ходу на-
жмите клавишу [NO] (Нет). Система вернется к
дисплею «System Operation Check Mode» (Ре-
жим проверки работы системы).

4. УПРАВЛЕНИЕ ОБОРОТАМИ
ДВИГАТЕЛЯ НА ХОЛОСТОМ ХОДУ

ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)

-55, ПОРЯДОК РАБО-

ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
системы) выберите {Idle Speed Control} (Управ-
ление холостыми оборотами) и нажмите клави-
шу [YES] (Да).
2) При появлении дисплея «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [YES] (Да).
3) На дисплее «Idle Speed Control» (Управление
холостыми оборотами), нажмите клавишу [

]

или [

], чтобы изменить установки, затем на-

жмите клавишу [YES] (Да).
Установки можно менять в диапазоне 500 —
2000 об/мин с шагом 50 об/мин. Однако, реаль-
но устанавливаемая скорость вращения двига-
теля будет зависеть от автомобиля.
4) Для завершения операции управления обо-
ротами двигателя на холостом ходу нажмите
клавишу [NO] (Нет). Система вернется к дисп-
лею «System Operation Check Mode» (Режим
проверки работы системы).

5. УПРАВЛЕНИЕ ИНЖЕКТОРОМ
(РЕЖИМ ОСТАНОВКИ ВПРЫСКА)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)

-55, ПОРЯДОК РАБО-

ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работы системы) вы-
берите {Injector Control} (Управление инжекто-
ром) и нажмите клавишу [YES] (Да).
2) На дисплее «Injector Control» (Управление
инжектором) выберите {Injection Stop Mode}
(Режим остановки впрыска) и нажмите клави-
шу [YES] (Да).
3) Запустите двигатель и на экране «Injection
Stop Mode» (Режим остановки впрыска) выбе-
рите нужный номер инжектора, а затем нажми-
те клавишу [YES] (Да).
4) При появлении дисплея «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [YES] (Да).
5) Для завершения режима остановки впрыска
нажмите клавишу [NO] (Нет). Система вернет-
ся к дисплею «Injector Control» (Управление ин-
жектором).

EN(H6DO)(diag)-60

Режим проверки работы системы

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. УПРАВЛЕНИЕ ИНЖЕКТОРОМ
(УПРАВЛЕНИЕ ОБЪЕМОМ ВПРЫСКА)

ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)

-55, ПОРЯДОК РАБО-

ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работы системы) вы-
берите {Injector Control} (Управление инжекто-
ром) и нажмите клавишу [YES] (Да).
2) На дисплее «Injector Control» (Управление ин-
жектором) выберите {Injection Quantity Control}
(Управление объемом впрыска) и нажмите кла-
вишу [YES] (Да).
3) При появлении дисплея «Start the Engine»
(Запустите двигатель), запустите двигатель и
нажмите клавишу [YES] (Да).
4) На дисплее «Injection Quantity Control» (Уп-
равление объемом впрыска), нажмите клави-
ши [

] или [

], чтобы изменить установки, за-

тем нажмите клавишу [YES] (Да).
Установки могут изменяться в диапазоне 0 —
20% с шагом 1%.
5) Для завершения режима управления объ-
емом впрыска нажмите клавишу [NO] (Нет).
Система вернется к дисплею «Injector Control»
(Управление инжектором).

ПРИМЕЧАНИЕ:
Для получения более детальной информации по
эксплуатации, обратитесь к “ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ SUBARU SELECT MONITOR”.

EN(H6DO)(diag)-61

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16.Контрольная лампа обнаружения неисправности

A: ПРОЦЕДУРА

1. Включение контрольной лампы обнаружения неисправности. <См. EN(H6DO)(diag)-62, ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ
ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ, Контрольная лампа обнаружения неисправности.>

2. Контрольная лампа обнаружения неисправности не включается. <См. EN(H6DO)(diag)-63, КОНТРОЛЬНАЯ ЛАМПА
ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ НЕ ВКЛЮЧАЕТСЯ, Контрольная лампа обнаружения неисправности.>

3. Контрольная лампа обнаружения неисправности не выключается. <См. EN(H6DO)(diag)-65, КОНТРОЛЬНАЯ ЛАМПА
ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ НЕ ВЫКЛЮЧАЕТСЯ, Контрольная лампа обнаружения неисправности.>

4. Контрольная лампа обнаружения неисправности не мигает. <См. EN(H6DO)(diag)-66, КОНТРОЛЬНАЯ ЛАМПА ОБНА-
РУЖЕНИЯ НЕИСПРАВНОСТИ НЕ МИГАЕТ, Контрольная лампа обнаружения неисправности.>

5. Контрольная лампа обнаружения неисправности продолжает мигать. <См. EN(H6DO)(diag)-68, КОНТРОЛЬНАЯ ЛАМ-
ПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ ПРОДОЛЖАЕТ МИГАТЬ, Контрольная лампа обнаружения неисправности.>
