Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 50





ME(H6DO)-42

Клиновидный ремень

МЕХАНИЧЕСКАЯ ЧАСТЬ

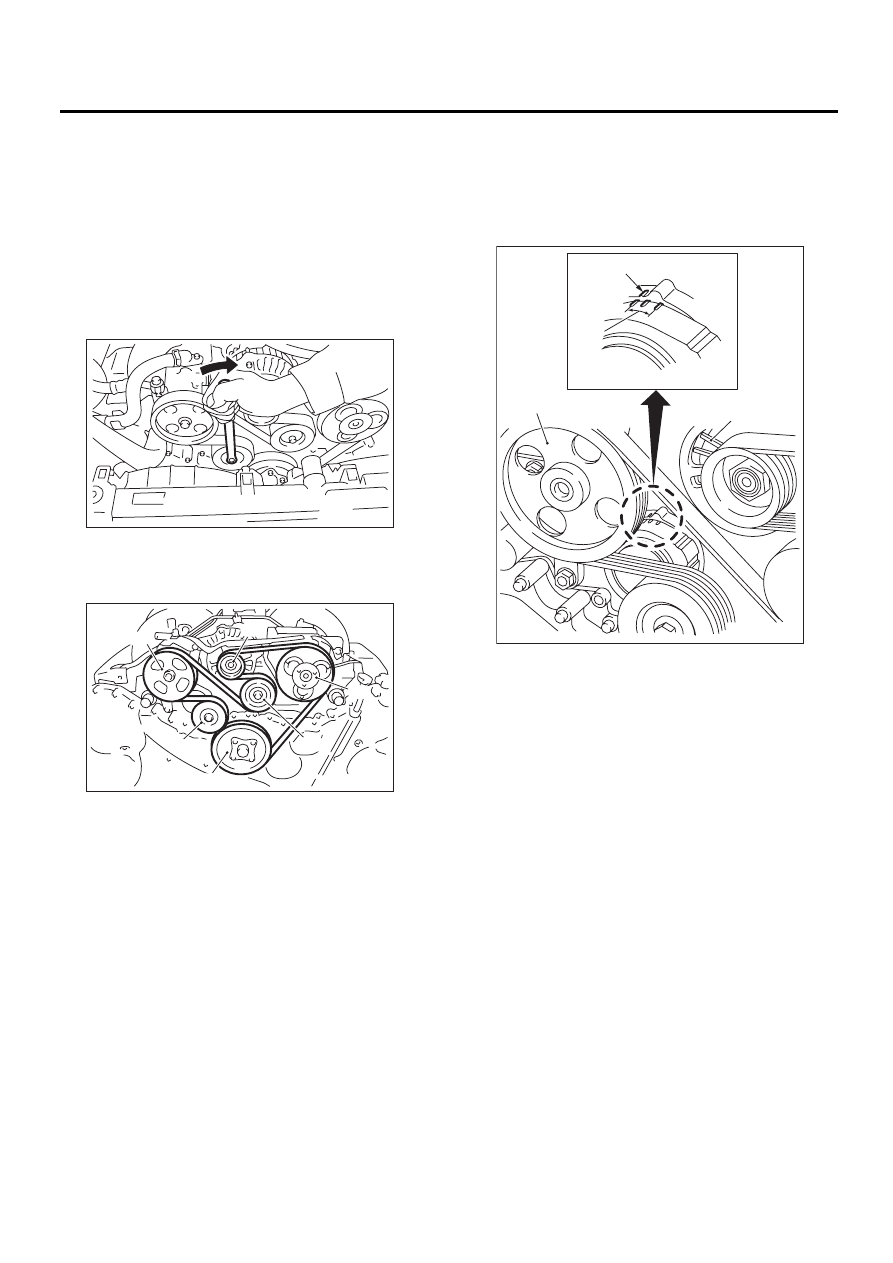

12.Клиновидный ремень

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите крышку коллектора.
2) Установите инструмент на крепежный болт
зла регулятора натяжения ремня.
3) Проверните инструмент по часовой стрелке,
ослабьте и снимите клиновидный ремень.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Замените клиновидный ремень при наличии
трещин, потертостей или износа.
2) Убедитесь, что индикатор автоматического
натяжения ремня (A) находится в пределах
диапазона (D).

(1) Шкив масляного насоса усилителя рулевого

управления

(2) Узел регулятора натяжения ремня

(3) Шкив коленчатого вала

(4) Компрессор кондиционера

(5) Натяжной ролик

(6) Генератор

ME-00473

ME-00474

(1)

(6)

(4)

(5)

(2)

(3)

(A) Индикатор

(B) Генератор

(C) Шкив масляного насоса усилителя рулевого

управления

(D) Нормативный предел

(B)

(A)

(D)

(C)

ME-00475

ME(H6DO)-43

Шкив коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

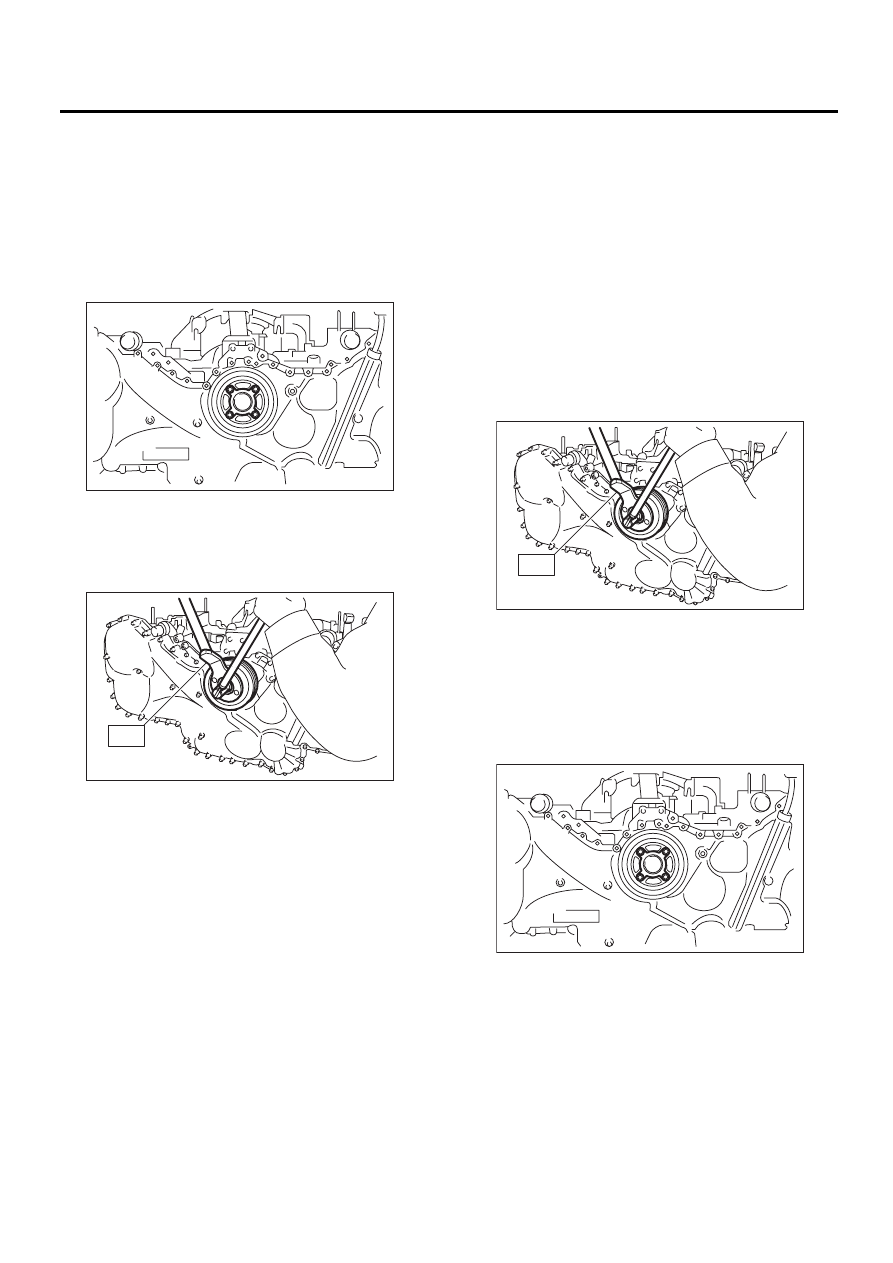

13.Шкив коленчатого вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клиновидный ремень.>
2) Снимите крышку шкива коленчатого вала.

3) Отверните болт шкива коленчатого вала.
Для блокировки коленчатого вала используйте
специальный инструмент.
ST

499977100

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

4) Снимите шкив коленчатого вала.

B: УСТАНОВКА

1) Установите шкив коленчатого вала.
2) Установите болт шкива коленчатого вала.
Для блокировки коленчатого вала используйте
специальный инструмент.
ST

499977100

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

(1) Очистите резьбу коленчатого вала при
помощи сжатого воздуха.
(2) Нанесите моторное масло на седло бол-
та шкива коленчатого вала и резьбу.
(3) Затяните болты шкива коленчатого ва-
ла.

Момент затяжки:

178 Нм (18,1 кгс-м, 131 фунт-сила-фут)

3) Установите крышку шкива коленчатого ва-
ла.

ПРИМЕЧАНИЕ:
Установите уплотнительное кольцо на крышку
шкива коленчатого вала.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

4) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1) Проверьте крышку шкива коленчатого вала
на предмет утечек масла и воздуха.
2) Проверьте шкив коленчатого вала на пред-
мет ослабления.

ME-02028

ME-02598

ST

ME-02598

ST

ME-02028

ME(H6DO)-44

Передняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

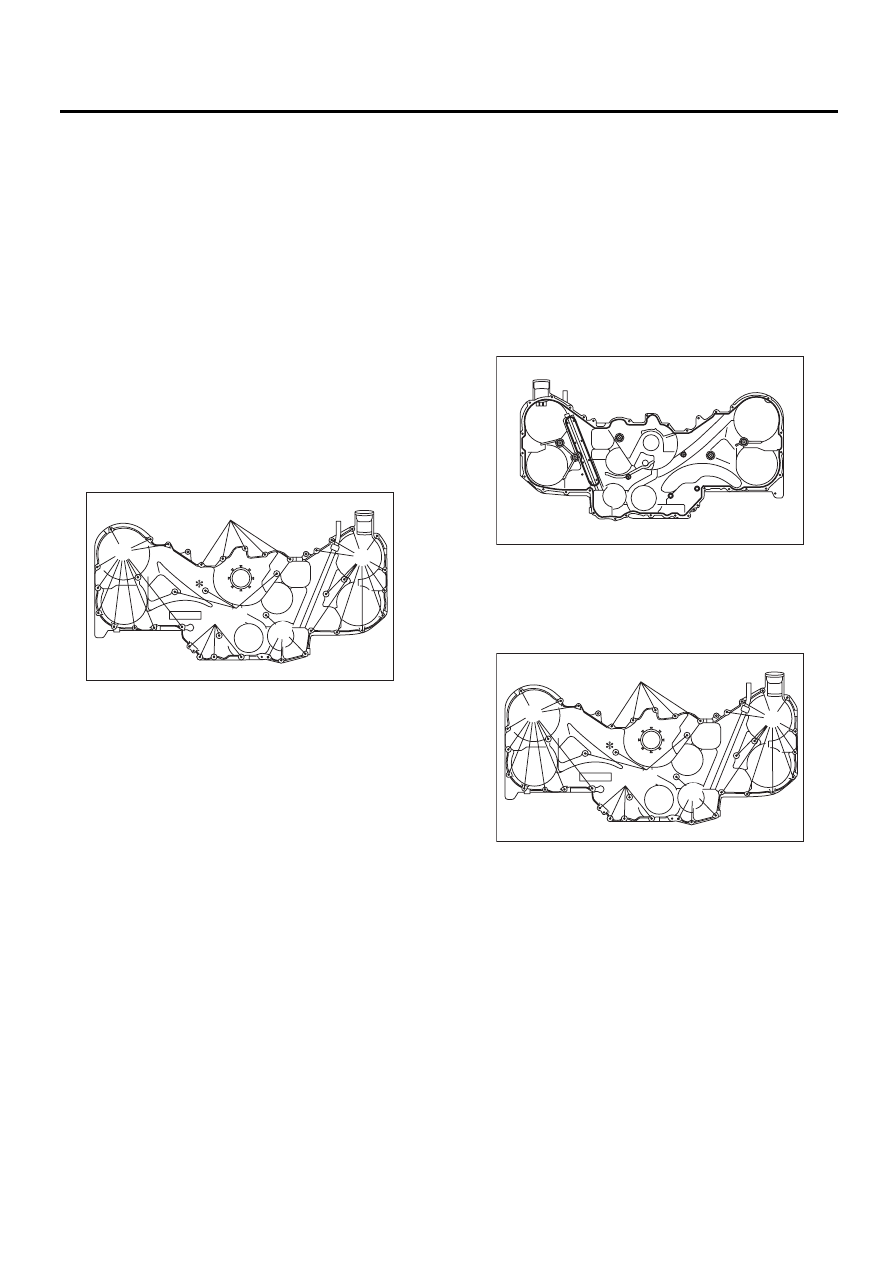

14.Передняя крышка цепи

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клинови
дный ре-
мень.>
2) Снимите шкив коленчатого вала. <См.
ME(H6DO)-43,
СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Отверните болты, крепящие масляную труб-
ку (правую) к передней крышке цепи.
4) Снимите переднюю крышку цепи.

ПРИМЕЧАНИЕ:
Крепежный болт крышки цепи имеет три раз-
личных размера. Во избежание путаницы, хра-
ните эти болты в отдельных емкостях.

B: УСТАНОВКА

1) Снимите использованный прокладочный
герметик с сопряженной поверхности и обез-
жирьте ее.
2) Нанесите прокладочный герметик на сопря-
женную поверхность передней крышки цепи.

Прокладочный герметик:

THREE BOND 1280B (Деталь № K0877YA018)

Диаметр наносимого прокладочного герме-
тика:

2,5

±

0,5 мм (0,098

±

0,020 дюйма)

3) Установите переднюю крышку цепи. Вре-
менно затяните болты.

ОСТОРОЖНО:
Не устанавливайте болты в неверных мес-
тах.

(A) M6

× 16

(B) M6

× 30

(C) M6

× 45

*: Уплотнительная шайба

(C)

(C)

(A)

(B)

(B)

(A)

ME-02029

(A) M6

× 16

(B) M6

× 30

(C) M6

× 45

*: Уплотнительная шайба

ME-02385

(C)

(C)

(A)

(B)

(B)

(A)

ME-02029

ME(H6DO)-45

Передняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

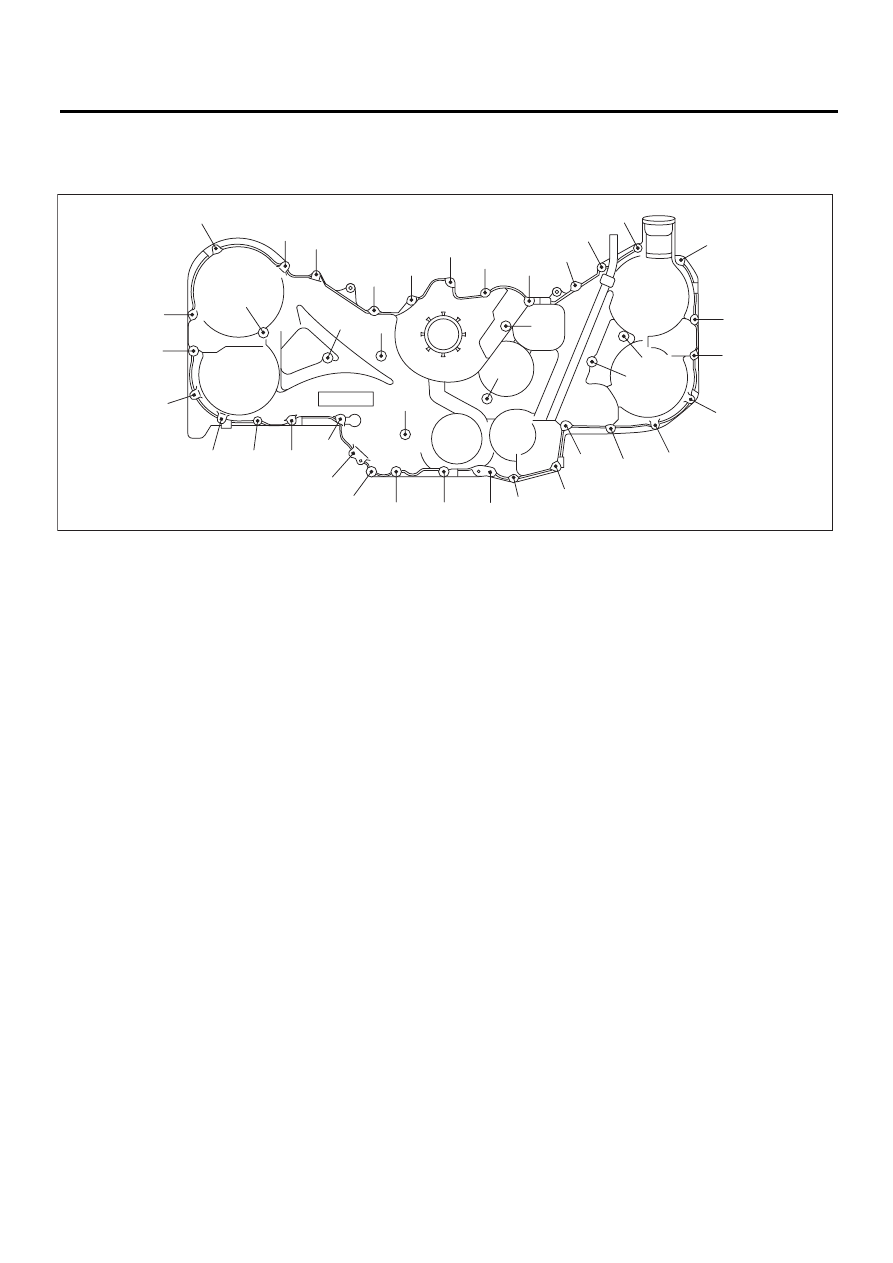

4) Затяните болты в порядке номеров, указанном на рисунке.

Момент затяжки:

6,6 Нм (0,67 кгс-м, 4,8 фунт-сила-фут)

5) Затяните болты, крепящие масляную трубку
(правую) к передней крышке цепи.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

6) Установите шкив коленчатого вала. <См.
ME(H6DO)-43, УСТАНОВКА, Шкив кол
енчатого
вала.>
7) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1) Проверьте поверхность крышки на предмет
царапин и повреждений.
2) Проверьте утечки масла на сопряженной по-
верхности и установочной части шкива колен-
чатого вала.

ME-02031

(21)

(22)

(40)

(39)

(38)

(37)

(36)

(35)

(34)

(33)

(32)

(13)

(12)

(11)

(9)

(10)

(23)

(24)

(8)

(6)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(19)

(18)

(17)

(16)

(15)

(14)

(20)

(3)

(2)

(4)

(5)

(1)

(7)
