ME(H6DO)-38

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

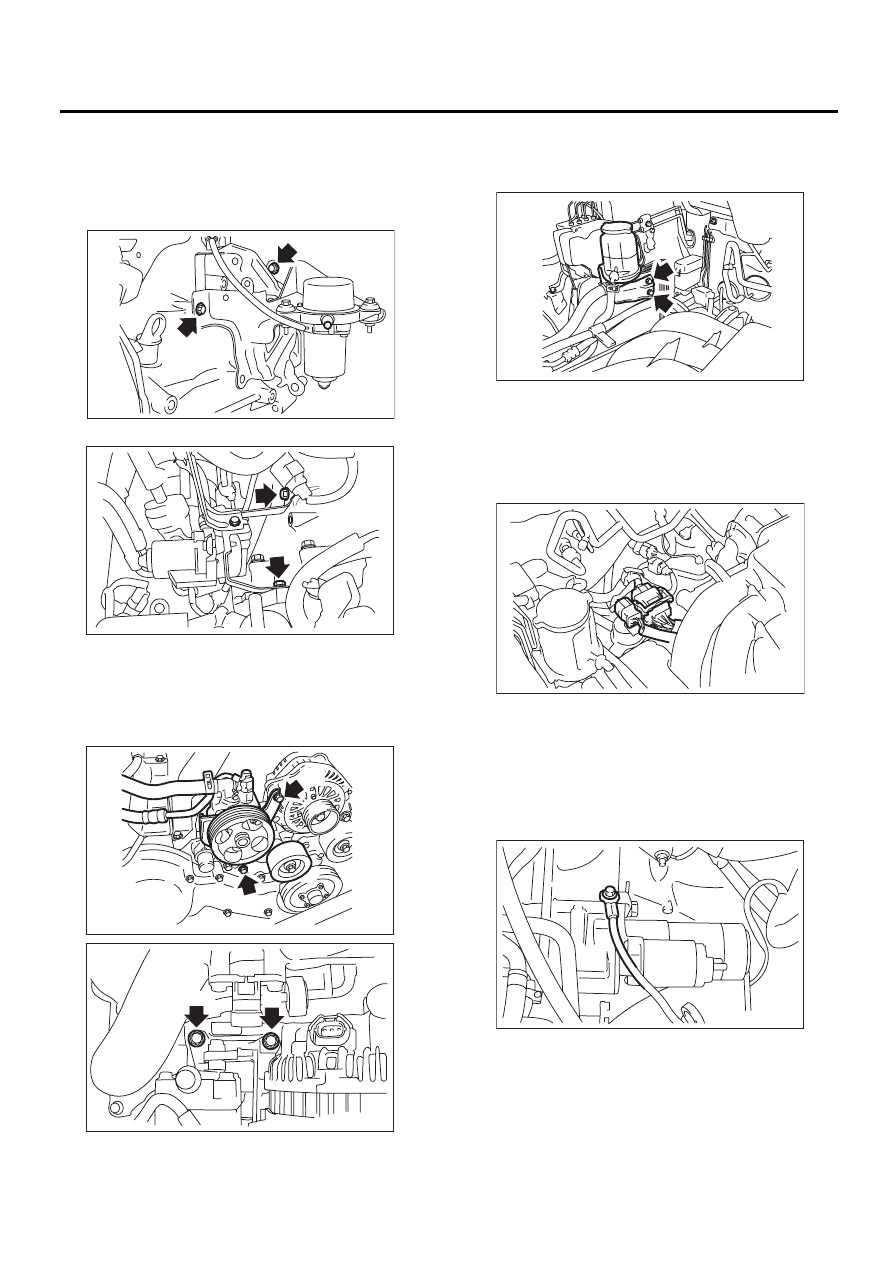

18) При помощи болтов закрепите кронштейн
вакуумного насоса к двигателю и трансмиссии.

Момент затяжки:

25 Нм (2,5 кгс-м, 18 фунт-сила-фут)

• Модель с левосторонним управлением

• Модель с правосторонним управлением

19) Установите насос усилителя рулевого уп-
равления.

Момент затяжки:

(А) 25 Нм (2,5 кгс-м, 18 фунт-сила-фут)
(В) 33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

20) Установите расширительный бачок.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

21) Присоедините следующие шланги.

(1) Шланги подачи и отвода паров топлива.
(2) Впускной и выпускной шланги отопителя
(3) Вакуумный шланг усилителя тормозов

22) Соедините следующие разъемы.

(1) Разъемы жгута проводки двигателя

(2) Разъем и клемму генератора
(3) Разъем компрессора кондиционера
(4) Разъем переключателя усилителя руле-
вого управления

23) Присоедините клемму массы двигателя.

Момент затяжки:

14 Нм (1,4 кгс-м, 10,1 фунт-сила-фут)

ME-02659

ME-03229

(A)

(B)

ME-02993

(B)

(B)

ME-02991

ME-02657

ME-02989

ME-00476

ME(H6DO)-39

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

24) Установите напорные шланги кондиционе-
ра. <См. AC-42
, УСТАНОВКА, Шланги и труб-
ки.>
25) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>
26) Установите радиатор на автомобиль. <См.
CO(H6DO)-22, УСТАНОВКА, Радиатор.>
27) Установите воздухозаборный короб, кор-
пус воздушного фильтра и воздухозаборную
камеру. <См. IN(H6DO)-7
, УСТАНОВКА, Возду-
хозаборный короб.> <См. IN(H6DO)
-5, УСТА-
НОВКА, Корпус воздушного фильтра.> <См.
IN(H6DO)-6
, УСТАНОВКА, Воздухозаборная
камера.>
28) Установите предохранитель топливного
насоса в главный блок предохранителей.
29) Установите аккумулятор на автомобиль.
<См. SC(H6DO)-26, УСТАНОВКА, Аккумул
я-
тор.>
30) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H6DO)-14, ЗАЛИВКА ОХЛАЖДА
Ю-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
31) Проверьте уровень ATF и пополните его
при необходимости. <См. 5AT-30, П
РОВЕРКА,
Жидкость автоматической трансмиссии.>
32) Заправьте систему кондиционера хлада-
гентом. <См. AC-21, ПРОЦЕДУРА, Процедура
заправки хладагента.>
33) Установите переднюю крышку двигателя.
34) Установите крышку коллектора.

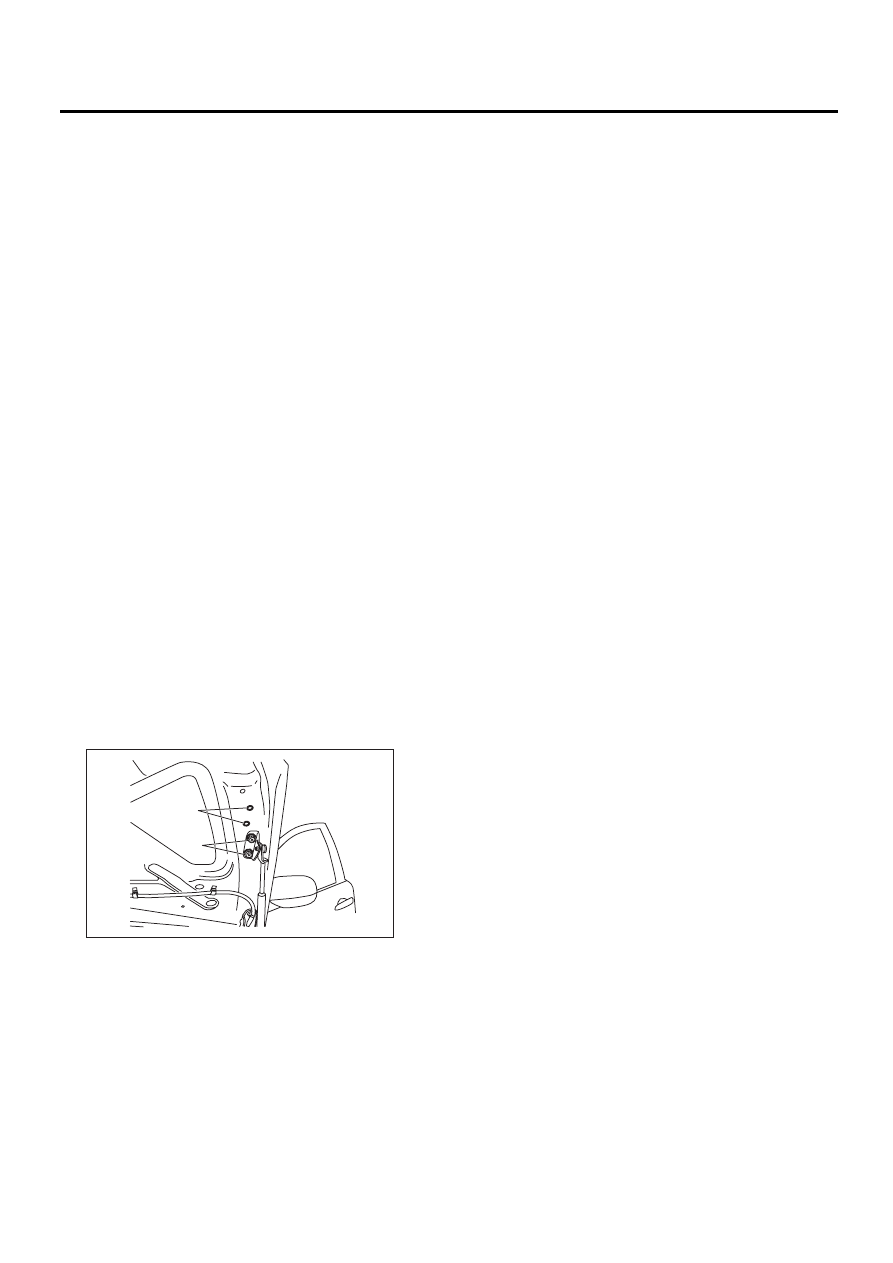

35) Поменяйте положение установки болтов с
(B) на (A), затем закройте капот.

36) Опустите автомобиль на подъемнике.

C: ПРОВЕРКА

1) Проверьте плотность установки трубок и
шлангов.
2) Проверьте уровни охлаждающей жидкости
двигателя и ATF.
3) Запустите двигатель и проверьте его на
предмет утечек топлива, выхлопных газов, ох-
лаждающей жидкости двигателя и т.д. Также
проверьте на любые шумы или вибрации.

(A)

(B)

ME-02663

ME(H6DO)-40

Опоры двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

10.Опоры двигателя

A: СНЯТИЕ

1) Снимите узел двигателя. <См. ME(H6DO)-32,
СНЯТИЕ, Узел двигателя.>
2) Снимите опору двигателя с узла двигателя.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин и других пов-
реждений.

ME(H6DO)-41

Подготовка к капитальному ремонту

МЕХАНИЧЕСКАЯ ЧАСТЬ

11.Подготовка

к капитальному ремонту

A: СНЯТИЕ

1) Снимите узел двигателя с кузова. <См.
ME(H6DO)-32, СНЯТИЕ, Узел двигателя.>

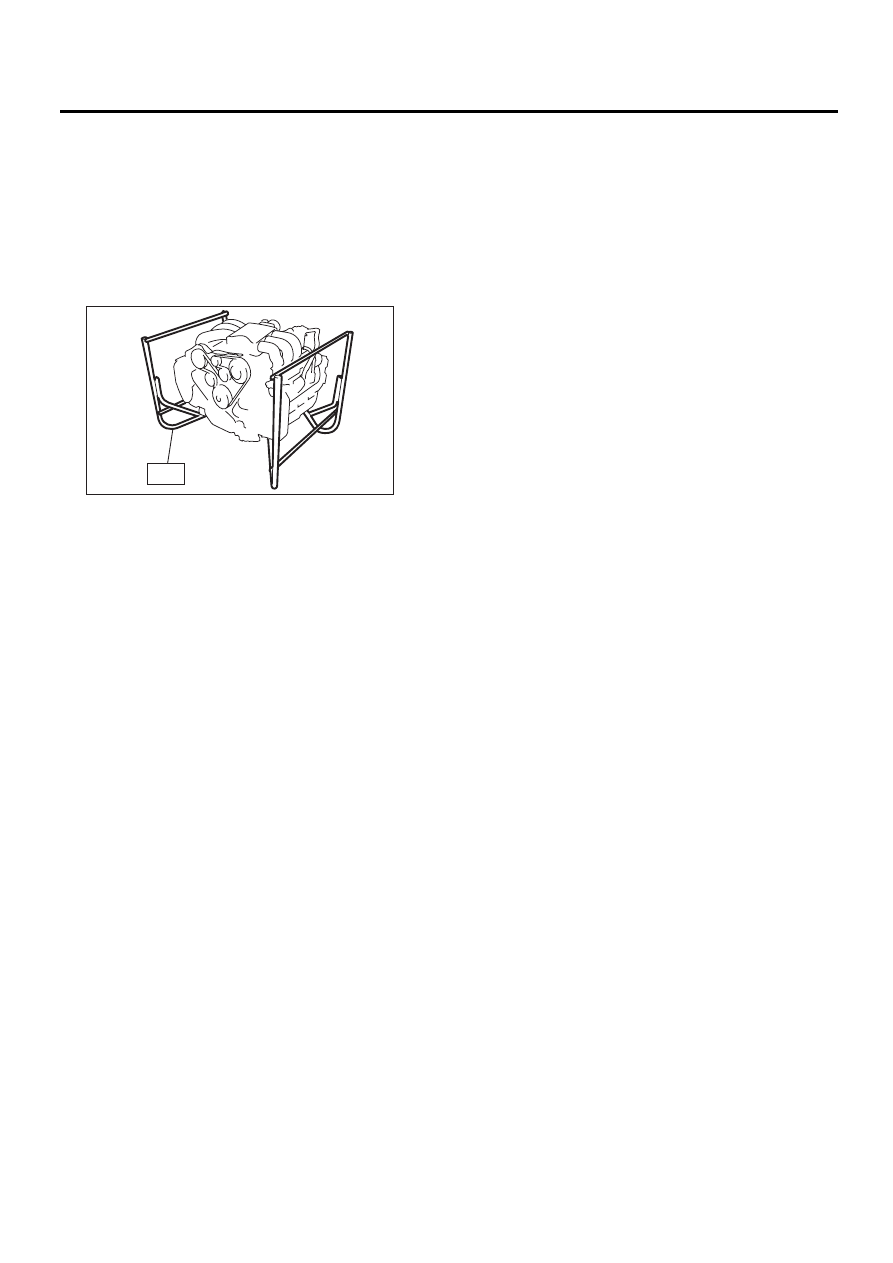

2) Установите двигатель на специальный инс-
трумент.
ST

18232AA000

СТЕНД ДВИГАТЕЛЯ

3) Перед проведением капитального ремонта,
снимите датчики, трубки и шланги, установлен-
ные на двигателе.

(1) Снимите впускной коллектор. <См.
FU(H6DO)-12
, СНЯТИЕ, Впускной коллек-
тор.>
(2) Снимите генератор. <См. SC(H6DO)-20,
СНЯТИЕ, Генератор.>
(3) Снимите компрессор кондиционера.
<См. AC-35
, СНЯТИЕ, Компрессор.>
(4) Отсоедините водяную трубку и шланг.
(5) Отсоедините жгут проводки двигателя.
(6) Снимите свечу зажигания. <См.
IG(H6DO)-5, СНЯТИЕ, Свеча за
жигания.>
(7) Снимите датчик положения распредели-
тельного вала. <См. FU(H6DO)-19, СНЯТИ
Е,
Датчик положения распределительного ва-
ла.>
(8) Снимите датчик угла поворота коленча-
того вала. <См. FU(H6DO)-18, СНЯТИ
Е,
Датчик угла поворота коленчатого вала.>
(9) Снимите датчик детонации. <См.
FU(H6DO)-20, СНЯТИЕ, Датчик детонац
ии.>
(10) Снимите датчик температуры охлаж-
дающей жидкости двигателя. <См.
FU(H6DO)-17
, СНЯТИЕ, Датчик температу-
ры охлаждающей жидкости двигателя.>
(11) Снимите датчик давления масла. <См.
LU(H6DO)-15, СНЯТИЕ, Датчик
 давления
масла.>
(12) Снимите масляный фильтр. <См.
LU(H6DO)-16, СНЯТИЕ, Фильтр мото
рного
масла.>
(13) Снимите масляный радиатор. <См.
LU(H6DO)-17, СНЯТИЕ, Масляны
й радиа-
тор.>

ME-02448

ST
