PB-2

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

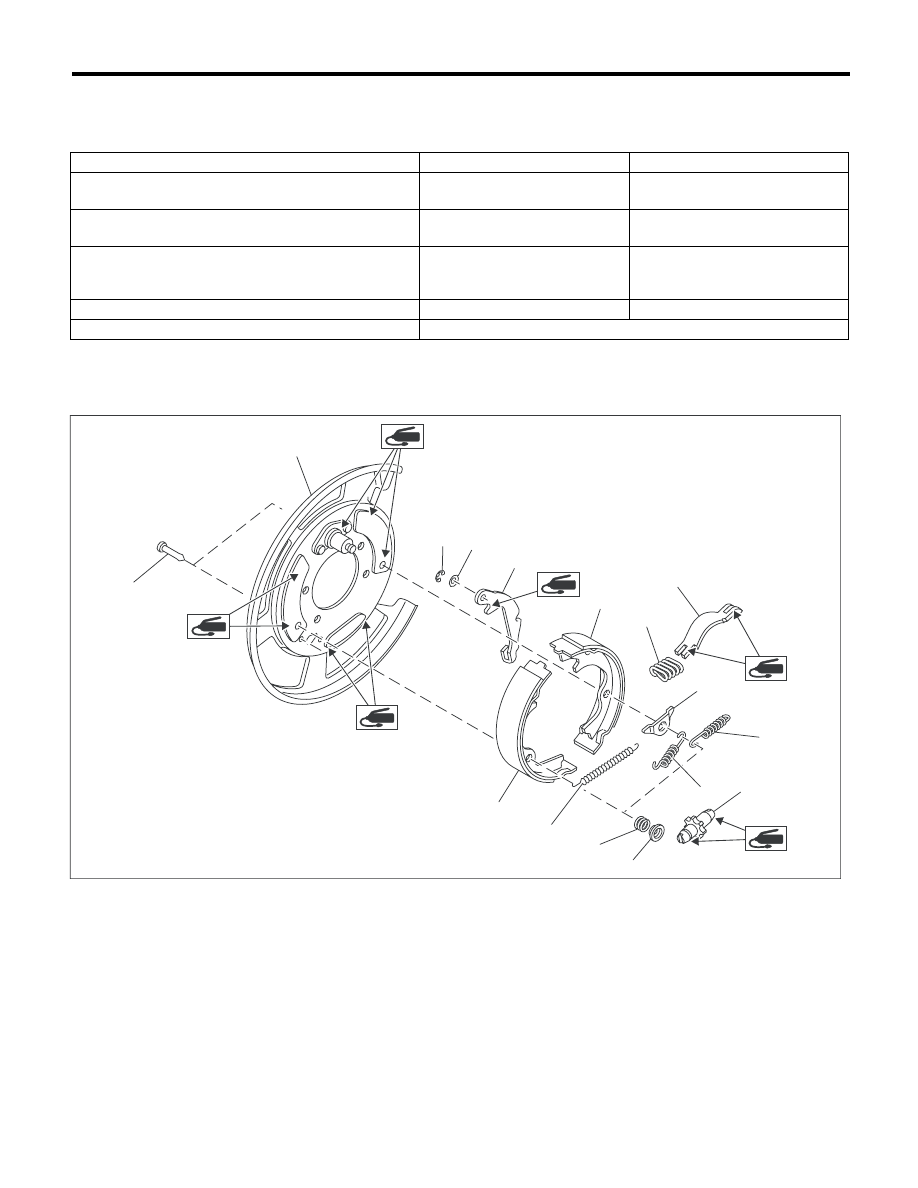

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

B: УЗЕЛ

1. СТОЯНОЧНЫЙ ТОРМОЗ (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

Модель

Задний тормозной барабан

Задний дисковый тормоз

Тип

Задний, механический

Механический, барабаны

в задних тормозных дисках

Эффективный диаметр
барабана

мм (дюймов)

254 (10)

190 (7,48)

Размеры накладок
тормозных колодок
(Длина

× Ширина × Толщина)

мм (дюймов)

243,8

× 40,0 × 4,5

(9,6

× 1,575 × 0,177)

165,8

× 30,0 × 2,8

(6,42

× 1,181 × 0,11)

Регулировка зазора

Автоматическая регулировка

Ручная регулировка

Ход рычага

Щелчков/Н (кгс, фунт)

7 — 8/200 (20,4, 45)

(1)

Задний щиток

(7)

Распорка

(12)

Регулировочная пружина

(2)

Фиксатор

(8)

Направляющая пластина ко-
лодки

(13)

Колпачок держателя тормоз-
ной колодки

(3)

Рычаг

(9)

Первичная возвратная пружина
(синяя)

(14)

Пружина держателя колодки

(4)

Колодка стояночного тормоза
(первичная)

(10)

Вторичная возвратная пружина
(желтая)

(15)

Штифт держателя колодки

(5)

Колодка стояночного тормоза
(вторичная)

(11)

Регулятор

(16)

Волнистая шайба

(6)

Пружина распорки





(4)

(14)

(13)

(11)

(9)

(10)

(7)

(6)

(5)

(3)

(2)

(1)

(15)

PB-00127

(12)

(8)

(16)

PB-3

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

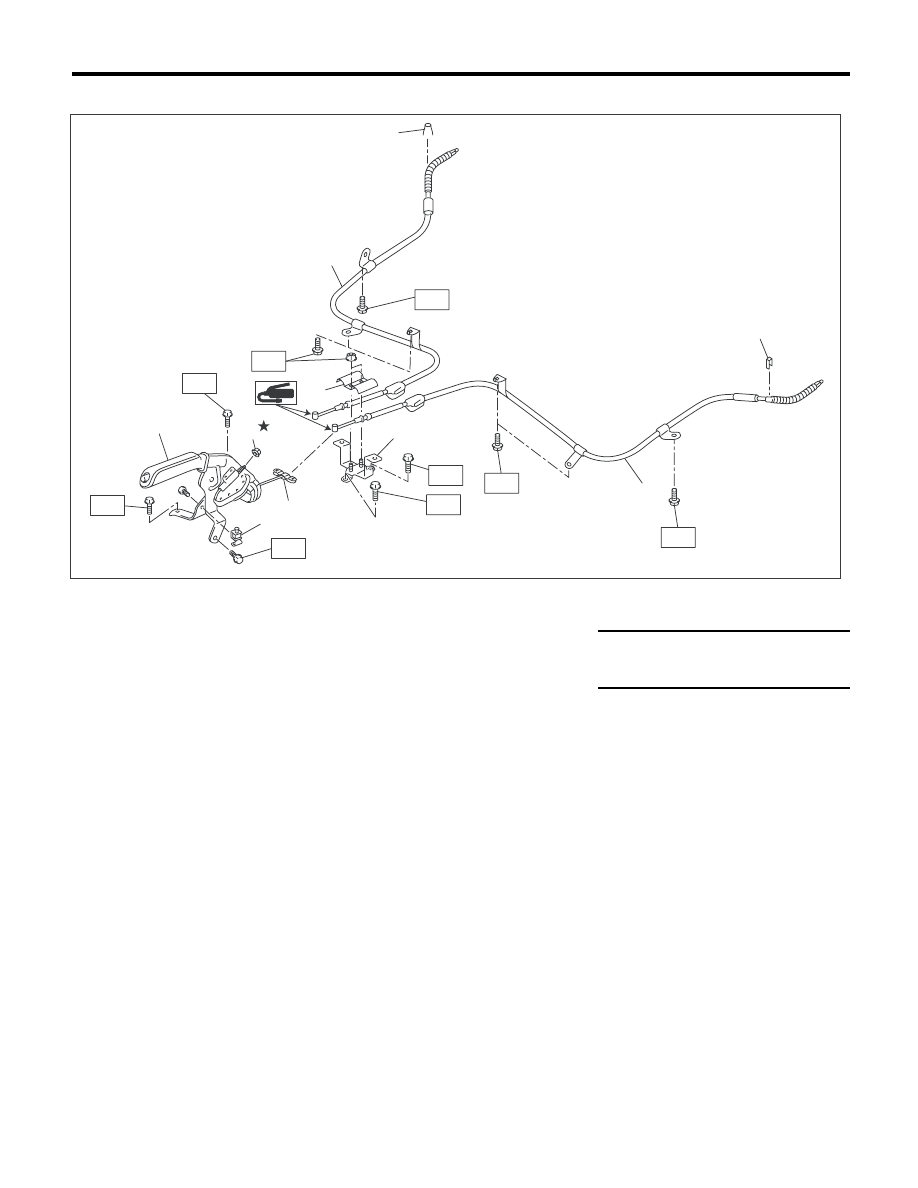

2. ТРОС СТОЯНОЧНОГО ТОРМОЗА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Используйте фирменную смазку SUBARU
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.
• Убедитесь в том, что консистентная смазка
не попала на колодки стояночного тормоза.

(1)

Рычаг стояночного тормоза

(5) Кронштейн

(9) Левый трос стояночного тормоза

(2)

Датчик включения стояночного тормоза

(6) Хомут





(3)

Регулировочная гайка (самоконтрящаяся
гайка)

(7) Правый трос стояночного

тормоза

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Уравнитель

(8) Хомут

T: 18 (1,8, 13)

PB-00131

T

T

T

T

(6)

(7)

(8)

(9)

(8)

T

T

(1)

(3)

T

(2)

(4)

T

T

(5)

PB-4

Рычаг стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

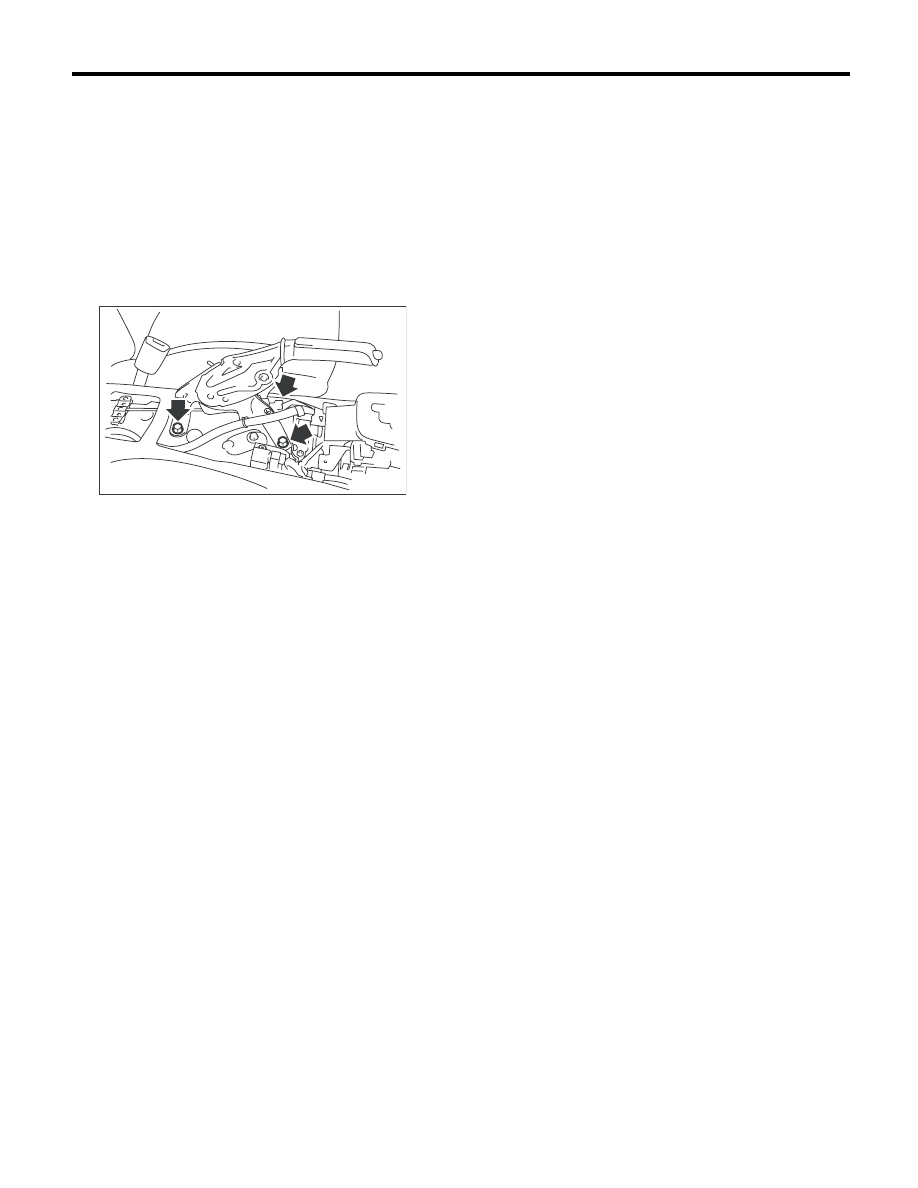

2. Рычаг стояночного

тормоза

A: СНЯТИЕ

1) Установите под колеса стопорные башмаки.
2) Снимите ящик консоли.
3) Отсоедините разъем датчика включения
стояночного тормоза.
4) Снимите регулировочную гайку стояночного
тормоза (самоконтрящуюся гайку).
5) Снимите рычаг стояночного тормоза.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Рычаг стояночного тормоза

18 Нм (1,8 кгс-м, 13 фунт-сила-фут)

2) Установите новую регулировочную гайку
(самоконтрящуюся гайку).
3) Убедитесь, что ход рычага отрегулирован.
<См. PB-4, РЕГУЛИРОВКА, Рычаг стояночного
тормоза.>

C: ПРОВЕРКА

1) Включите и выключите стояночный тормоз 3
— 4 раза, а затем установите рычаг стояночно-
го тормоза в крайнее нижнее положение.
2) Медленно поднимая рычаг стояночного тор-
моза, сосчитайте число щелчков.

Ход рычага:

7 – 8 щелчков, при подъеме с усилием 200 Н
(20,4 кгс, 45 фунт-сил)

Если ход рычага не соответствует нормативно-
му значению, отрегулируйте стояночный тор-
моз. <См. PB-8, РЕГУЛИРОВКА, Узел стояноч-
ного тормоза (задний дисковый тормоз).>

D: РЕГУЛИРОВКА

Отрегулируйте ход рычага стояночного тормо-
за. <См. PB-8, ХОД РЫЧАГА, РЕГУЛИРОВКА,
Узел стояночного тормоза (задний дисковый
тормоз).>

PB-00053

PB-5

Трос стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

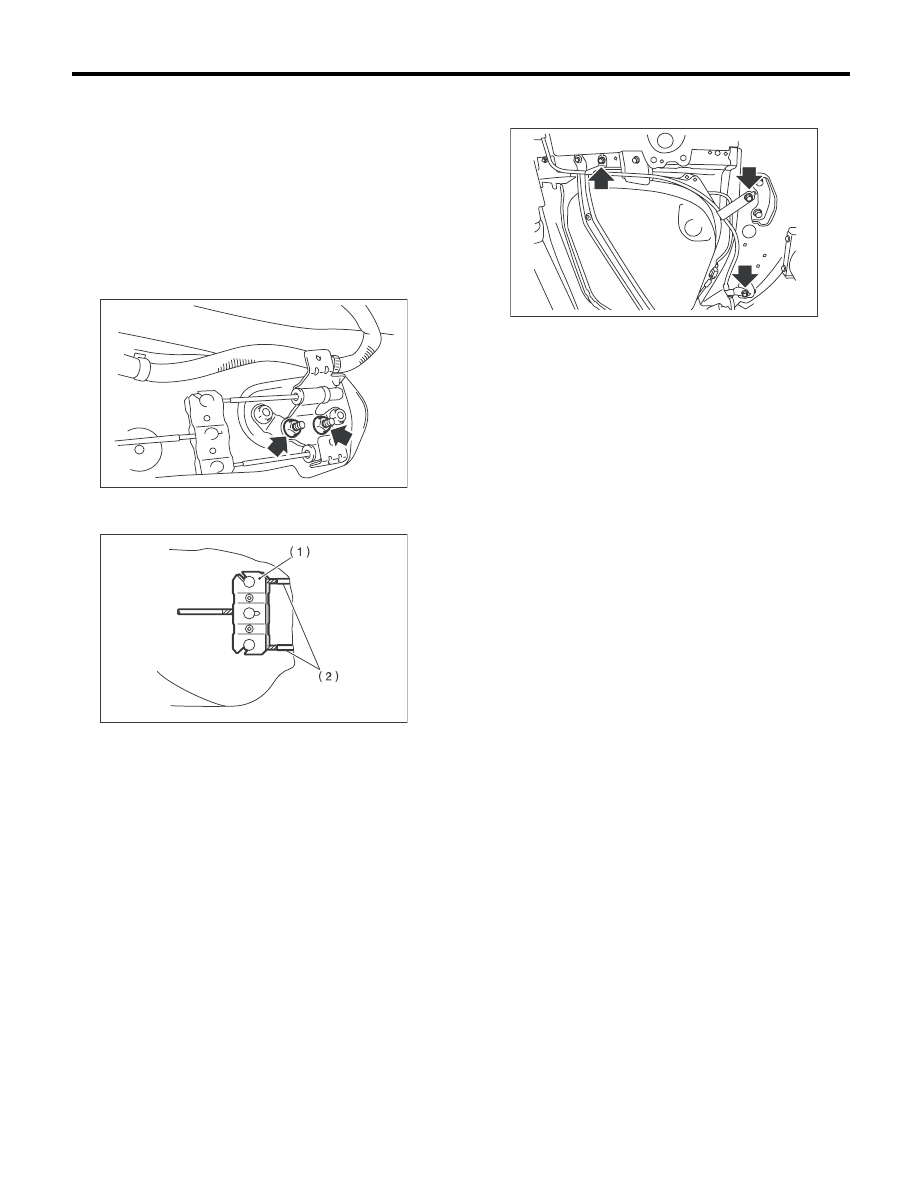

3. Трос стояночного тормоза

A: СНЯТИЕ

1) Снимите подушку заднего сиденья.
2) Снимите ящик консоли.
3) Снимите регулировочную гайку стояночного
тормоза (самоконтрящуюся гайку).
4) Снимите рычаг стояночного тормоза. <См.
PB-4, СНЯТИЕ, Рычаг стояночного тормоза.
5) Отверните напольный коврик вверх и сними-
те хомуты.

6) Снимите с уравнителя внутренний конец
троса.

7) Поднимите автомобиль на подъемнике и
снимите задние колеса.
8) Снимите трос стояночного тормоза с задне-
го тормоза. <См. PB-6, СНЯТИЕ, Узел стояноч-
ного тормоза (задний дисковый тормоз).> <См.
BR-31, СНЯТИЕ, Колодка заднего барабанного
тормоза.>
9) Снимите хомут с заднего тормоза.
10) Снимите хомут троса с кронштейна заднего
рычага.

11) Снимите хомут троса в задней части пола
салона.

12) Снимите проходную изолирующую втулку в
задней части пола салона, а затем снимите
трос в сборе.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
Обязательно пропустите трос через тоннель в
направляющей троса.
2) Убедитесь, что ход рычага отрегулирован.
<См. PB-4, РЕГУЛИРОВКА, Рычаг стояночного
тормоза.>

C: ПРОВЕРКА

Проверьте снятый трос и замените его при на-
личие повреждений, ржавчины или других де-
фектов.
1) Проверьте трос на предмет плавной работы.
2) Проверьте внутренний трос на предмет пов-
реждений или ржавчины.
3) Проверьте внешний трос на предмет пов-
реждений, изгибов и трещин.

(1) Уравнитель

(2) Внутренний конец троса

PB-00078

PB-00008

FU-03278
